Преобразователи давления измерительные УМНОГОР
| Номер в ГРСИ РФ: | 97288-25 |
|---|---|
| Производитель / заявитель: | ООО "Группа ПОЛИПЛАСТИК", г. Москва |
Преобразователи давления измерительные УМНОГОР (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра -избыточного давления, абсолютного давления, разности давлений нейтральных и агрессивных газообразных и жидких сред в унифицированный аналоговый выходной сигнал в виде напряжения или силы постоянного тока и (или) в цифровой сигнал.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97288-25 | ||||||||||||||||||||||||||||||||||||||||||
| Действует | по 23.12.2030 | ||||||||||||||||||||||||||||||||||||||||||
| Наименование | Преобразователи давления измерительные | ||||||||||||||||||||||||||||||||||||||||||
| Модель | УМНОГОР | ||||||||||||||||||||||||||||||||||||||||||
| Модификации |
УМНОГОР-МС-ДДИ1 УМНОГОР-МС-100МТ УМНОГОР-МС-ДДД1 УМНОГОР-МС-ГДУ01 |
||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2834 от
23.12.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | bcf4caf8-773f-a146-86c2-972c0d9ae003 | ||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Группа ПОЛИПЛАСТИК», РОССИЯ, 196066, г. Санкт-Петербург, Московский проспект, дом 212
Поверка
| Методика поверки / информация о поверке |
МП-475-2024 Государственная система обеспечения единства измерений. Преобразователи давления измерительные УМНОГОР. Методика поверки
(с 23.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
97288-25: Описание типа
2025-97288-25.pdf
|
Скачать | 504.5 КБ | |
|
97288-25: Методика поверки
МП-475-2024
2025-mp97288-25.pdf
|
Скачать | 4.4 MБ |
Описание типа
Назначение
Преобразователи давления измерительные УМНОГОР (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра -избыточного давления, абсолютного давления, разности давлений нейтральных и агрессивных газообразных и жидких сред в унифицированный аналоговый выходной сигнал в виде напряжения или силы постоянного тока и (или) в цифровой сигнал.
Описание
Принцип действия преобразователей заключается в измерении давления среды, воздействующего на чувствительный элемент преобразователей. Чувствительный элемент представляет собой кремниевый тензомодуль, отделенный от измеряемой среды разделительной мембраной и заполненный специальной жидкостью. Измеряемое давление подается в камеру сенсорного модуля, деформация его чувствительного элемента (мембраны, механически воздействующей на диэлектрик, на котором размещена тензочувствительная полупроводниковая схема из кремниевых тензорезисторов, соединенных в мост Уитсона) преобразуется в изменение электрического сопротивления постоянному току тензорезисторов, которое после двойного преобразования (аналогоцифрового и цифроаналогового), усиления, фильтрации и модуляции, формируется в пропорциональный измеряемому давлению унифицированный аналоговый выходной сигнал напряжения или силы постоянного тока, силы постоянного тока с наложенным на него цифровым сигналом HART-протокола, а также в цифровой выходной сигнал протокола Modbus RTU по стандарту интерфейса RS-485 (в зависимости от модификации).
Преобразователи состоят из приемника давления с сенсорным модулем (измерительной ячейки) и микропроцессорного модуля, в котором размещены микропроцессор с электронными схемами, а также клеммы для подсоединения внешних электрических цепей.
Конструктивно модули преобразователя могут быть выполнены в виде единого моноблока, состоящего из цилиндрического корпуса с приемником давления и с клеммы для подсоединения внешних электрических цепей (исполнения типа PD или PZ (с винтовой крышкой)), а также с электронным блоком типа ALW или ALE который крепится к приемнику давления, и имеет цилиндрические камеры с винтовыми крышками в которых размещены: микропроцессорный модуль обработки и преобразования сигналов, клеммы и цифровой индикатор для отображения информации. Приемник давления состоит из сенсорного модуля и металлического штуцера с резьбой, в преобразователях разности деления сенсорный модуль размещается приемном блоке с двумя камерами (высокого и низкого давления, разделенные мембраной), исполнения типа С и P (отличающиеся способами присоединения к измерительному процессу). Для модификаций преобразователей абсолютного давления полость над чувствительным элементом в сенсорном модуле вакуумирована и герметизирована. В модификации преобразователя избыточного давления в виде погруженного зонда (исполнение типа PK) у сенсорного модуля имеется связь с атмосферным давлением с помощью капилляра, находящегося в кабеле. Корпус преобразователей может изготавливаться из нержавеющей стали, поливинилхлорида, фторида поливинилидена, сплава алюминия, устойчивых к различным агрессивным средам, под заказ изготавливаются в корпусах полевого исполнения. Корпус электронного блока стандартно выполнен в сером цвете, но доступно изготовление в других цветах по заказу.
Преобразователи выпускаются в модификациях: УМНОГОР-МС-ДДИ1, УМНОГОР-МС-100МТ предназначенные для преобразования значения измеряемого параметра - избыточного и абсолютного давления; УМНОГОР-МС-ДДД1 предназначенный для преобразования значения измеряемого параметра - разности давлений; УМНОГОР-МС-ГДУ01 предназначенные для преобразования значения измеряемого параметра - избыточного давления для расчета гидростатического давления (уровня). Для отображения результатов измерений модификации УМНОГОР-МС-ДДД1 и УМНОГОР-МС-ДДИ1 оснащены цифровым индикатором (дисплеем) в корпусе исполнения ALW и ALE.
Модификации УМНОГОР-МС-100МТ оснащены аналоговым выходным сигналом в виде напряжения или силы постоянного тока и являются однодиапазонными. Модификации УМНОГОР-МС-ДДИ1, УМНОГОР-МС-ДДД1, УМНОГОР-МС-ГДУ01 имеют аналоговый выходной сигнал напряжения или силы постоянного тока, цифровой сигнал на базе HART-протокола, а также цифровой сигнал промышленных сетей Modbus RTU (в зависимости от заказа) и функцию настройки диапазона измерений.
В зависимости от технических и метрологических характеристик модификации преобразователей имеют конструктивные исполнения, отличающиеся видом измеряемого давления, диапазонами измерений, пределами допускаемой погрешности, способом присоединения к измерительному процессу, типом выходного сигнала, исполнением корпуса, типом электрического подключения, наличием индикации и т.д. Идентификатор конструктивного исполнения модификаций преобразователей указывается в виде буквенноцифрового кода на маркировке и имеет структуру, вида:
УМНОГО?-MC-ZZZZ-YY Y ( XX) YY XX YY-XX -W-ZZZZ -VW-YYY
----1---- (2а) (26) (2в) (2г) (2д) (2с) ( --т--р-
(1) Р) (3) Н) (5) («) СП
где переменные*: «X» - цифровое значение; «Y» - буквенное значение,
«ZZZZ» - буквенно-цифровые значения, «W» - буквенное или цифровое значение; «VVV» - буквенно-цифровые или цифровые значения, имеют расшифровку следующих характеристик:
(1) - модификация преобразователя: МС-ДДИ1, МС-100МТ, МС-ДДД1, МС-ГДУ01;
(2) - конструктивное исполнение:
(3) - диапазон измерения;
(4) - пределы допускаемой погрешности;
(5) - выходной сигнал;
(6) - способ присоединения к измерительному процессу;
(7) - параметры тип корпуса и электрического подключение.
(2а) - материал корпуса;
(2б) - тип присоединения к измерительному процессу преобразователя разности деления;
(2в) - диапазон эксплуатационной температуры окружающей среды;
(2г) - дополнительные конструктивные исполнения по
заказу
(2д) - допускаемое статическое давление;
(2е) - наличие цифрового индикатора;
* - состоящий из арабских цифр и букв латинского алфавита
Преобразователи давления могут быть объединены в систему, предназначенной для расчета и индикации других величин, функционально связанных с измеряемым давлением: измерений разности давлений, гидростатического давления (уровня), границы раздела сред.
Преобразователи предназначены для эксплуатации вне взрывоопасных зон.
Подробное описание и расшифровка значений идентификатора модификаций приведены в эксплуатационной документации.
Преобразователи предназначены для измерения давления сред, по отношению к которым материалы преобразователей, контактирующие с измеряемой средой, являются коррозионностойкими.
Заводской номер преобразователей в виде арабских цифр наносится на маркировочную наклейку, приклеенную к корпусу, способом фотолитографии, термопечати.
Общий вид преобразователей приведены на рисунке 2.
Место нанесения знака утверждения типа и заводского номера на рисунке 1.
Конструкция не предусматривает нанесение знака поверки на преобразователи.
Пломбирование преобразователей не предусмотрено.

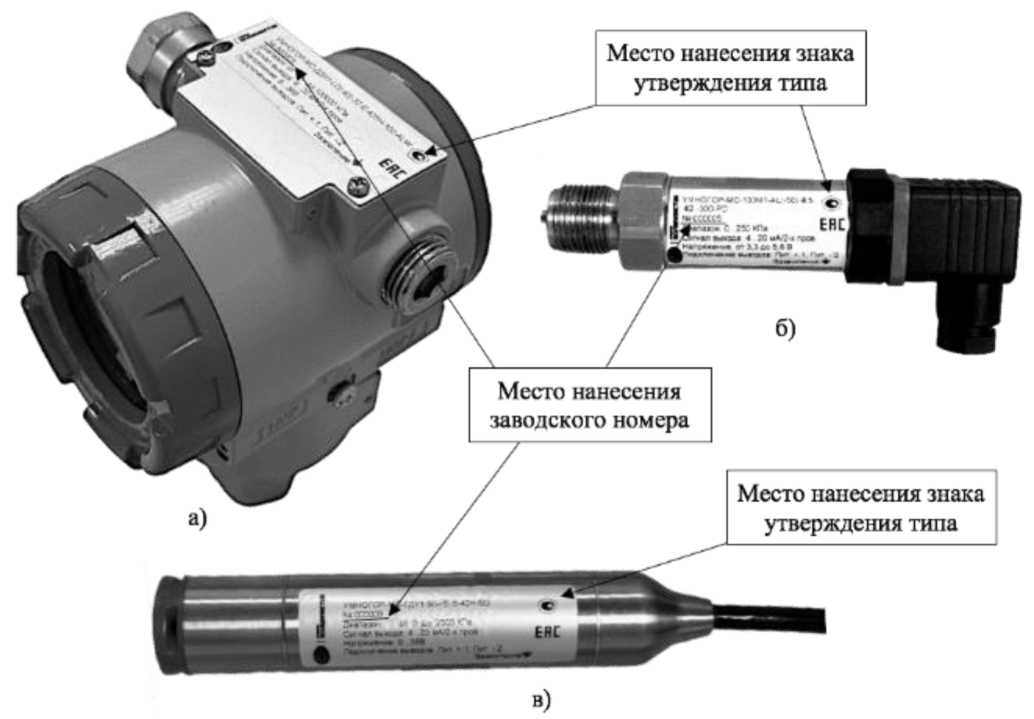

Рисунок 1 - Место нанесения знака утверждения типа и заводского номера: а) на маркировочной наклейке на корпусе электронного блока типа ALW (ALE);
б) и в) на маркировочной наклейке на корпусе преобразователей

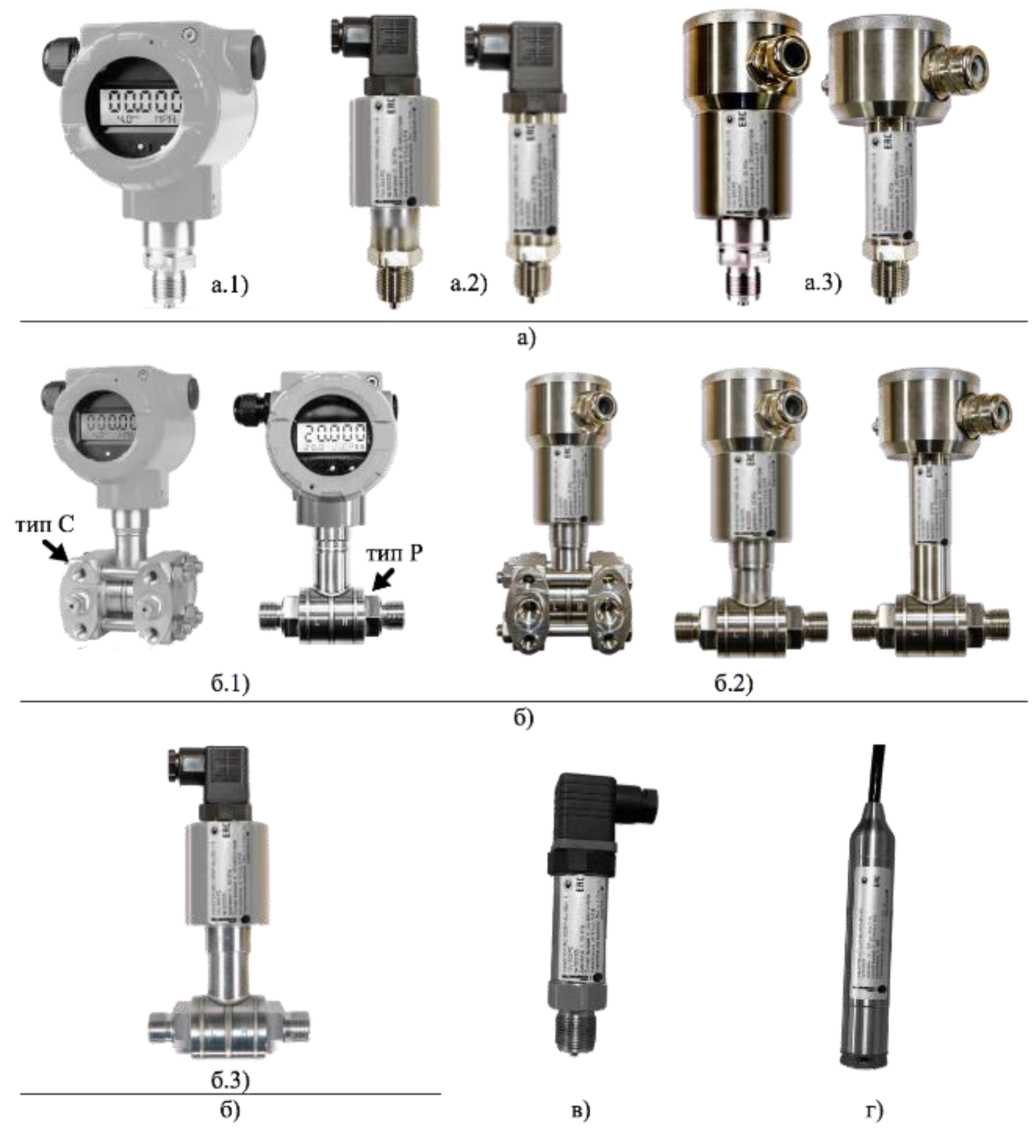

Рисунок 2 - Общий вид преобразователей: а) модификации УМНОГОР-МС-ДДИ1: а.1) корпус типа ALW (c цифровым индикатором); а.2) корпус типа PD;
а.3) корпус типа PZ; б) модификации УМНОГОР-МС-ДДД1: б.1) корпус типа ALE (c цифровым индикатором) с типом соединения С и P; б.2) корпус типа PZ с типом соединения С и P; б.3) корпус типа PD с типом соединения P;
в) модификации УМНОГОР-МС-100МТ; г) модификации УМНОГОР- МС-ГДУ01
Программное обеспечение
Преобразователи имеют встроенное метрологически значимое программное обеспечение (далее - ПО) установленное в микропроцессор и реализовано аппаратно (для модификации УМНОГОР-МС-100МТ) и энергонезависимую память приборов (для модификаций УМНОГОР-МС-ДДИ1, УМНОГОР-МС-ДДД1, УМНОГОР-МС-ГДУ01) на заводе-изготовителе во время производственного цикла. ПО не может быть модифицировано или обновлено в процессе эксплуатации. Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
Идентификационные данные встроенного программного обеспечения преобразователей модификации УМНОГОР-МС-100МТ недоступны, и конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Т а б л и ц а 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) 1) |
Значение |
|
Идентификационное наименование ПО |
RAPORT 2) |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.хх 3) |
|
Цифровой идентификатор ПО |
недоступен |
|
1) Для модификаций УМНОГОР-МС-ДДИ1, УМНОГОР-МС-ДДД1, УМНОГОР-МС-ГДУ01. 2) Наименование ПО недоступно пользователю для верификации. 3) Переменные в «хх» - цифровое значение от «00» до «99» это идентификационный номер текущей версии служебной части ПО и не является идентификатором метрологически значимой части ПО. | |
Технические характеристики
Т а б л и ц а 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений 1) (далее - ДИ), кПа - для модификации УМНОГОР-МС-ГДУ01 3) - избыточного давления - для модификации УМНОГОР-МС-ДДИ1 2), 3) - абсолютного давления - избыточного давления - для модификации УМНОГОР-МС-ДДД1 2), 3) - разности давлений 4) - для модификации УМНОГОР-МС-100МТ - абсолютного давления - избыточного давления |
от 0 до 5000 от 0 до 7000 от -100 до 100000 от -7000 до 7000 от 0 до 6000 от -100 до 100000 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности (у) преобразователей модификации УМНОГОР-МС-100МТ, % |
±0,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной погрешности измерений (у) преобразователей модификаций: УМНОГОР-МС-ДДИ1, УМНОГОР-МС-ГДУ01, УМНОГОР-МС-ДДД1, % 6): - в зависимости от коэффициента настройки диапазона измерений (К) 5),7): - при К < 3 - при К > 3: - для погрешности ±0,2 (при К < 3) - для погрешности ±0,5 и ±1,0 (при К < 3) |
±0,2; ±0,5; ±1,0 ±(0,04б-К + 0,08) ±(0,115-К + 0,2) |
|
Вариация выходных сигналов 8), % |
IyI |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий (от +15 °С до +25 °С), на каждые 10 °С, % 6),7),9) |
от ±0,08 до ±0,б |
|
Пределы допускаемой дополнительной приведенной погрешности (к разности между ВПИ и НПИ), вызванной влиянием рабочего (статического) давления, для преобразователя разности давлений УМНОГОР-МС-ДДД1, на каждые 1 МПа, % 7) |
±0,1; ±0,3 |
|
1) Указан диапазон измерений от нижнего предела измерений (далее - НПИ) до верхнего предела измерений (далее - ВПИ), конкретный диапазон измерений в соответствии с таблицами 3 - 5. 2) В меню преобразователя предусмотрен выбор единиц измерения давления, разрешенных к применению в РФ. Информация о настройках преобразователя для вывода результатов измерений в выбранных единицах измерения, а также о соотношениях между ними приведены в руководстве по эксплуатации. 3) При выпуске из производства и в процессе эксплуатации допускается настройка преобразователей на любой диапазон измерений в пределах максимального диапазона, приведенного в таблицах 3 - 4 (фактический максимальный ДИ указан на маркировочной наклейке). Для модификаций УМНОГОР-МС-ДДИ1 и УМНОГОР-МС-ГДУ01 настроенный диапазон должен находиться в пределах НПИ и ВПИ, приведенных в таблице 3. Для модификации УМНОГОР-МС-ДДД1 разность между ВПИ и НПИ диапазона должна соответствовать пределам, приведенным в таблице 4. Информация о настроенном диапазоне и основной погрешности указывается в паспорте преобразователя. 4) Знак «минус» для разности давлений определяется тем, к какой из камер преобразователя приложено большее давление при измерении разности давлений. 5) К - коэффициент настройки диапазона измерений равный АРмакс / APi, где: АРмакс = |Рмакс - Ро| - максимальный диапазон измерений преобразователей, где Рмакс - максимальный верхний предел измерений, Ро - нижний предел измерений; APi = |Рв - Рн|, - настроенный диапазон измерений преобразователей, где Рн, Рв - установленные соответственно нижнее и верхнее предельные значения настроенного диапазона измерений. 6) При K < 3 погрешность преобразователей избыточного и абсолютного давлений приведена к максимальному диапазону измерений, а преобразователей разности давлений -к максимальной разности между ВПИ и НПИ. При K > 3 погрешность преобразователей избыточного и абсолютного давлений приведена к настроенному диапазону измерений, а преобразователей разности давлений - к разности между настроенными ВПИ и НПИ. | |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
7) В зависимости от модификации преобразователя и конструктивного исполнения. Фактическое значение параметра указаны в паспорте на преобразователь. 8) При температуре окружающего воздуха от плюс 15 °С до плюс 25 °С. 9) Для диапазона температур от минус 40 °С до плюс 85 °С. В рабочем диапазоне температур от минус 50 °С до минус 40 °С дополнительная температурная погрешность увеличивается в 3 раза. П р и м е ч а н и я: 1. Основная и дополнительная погрешности измерений суммируются алгебраически. 2. Вариация приводится к тому же значению, что и основная погрешность для того же диапазона измерений. | |
Т а б л и ц а 3 - Диапазоны измерений для преобразователей модификаций
|
УМНОГОР-МС-] |
ГДУ01 и УМНОГОР-МС-ДДИ1 | ||||
|
Модификация |
Код диапазона измерений (далее - КДИ) |
Наименование характеристики | |||
|
ДИ 1), кПа |
Диапазон настройки НПИ 2), кПа |
Диапазон настройки ВПИ 2), кПа |
Минимальная разность между ВПИ и НПИ 2), кПа | ||
|
Значение | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
УМНОГОР-МС-ГДУ01, (для измерений избыточного давления) |
«1» |
от 0 до 10 |
от 0 до 9 |
от 1 до 10 |
1 |
|
«3» |
от 0 до 40 |
от 0 до 36 |
от 4 до 40 |
4 | |
|
«4» |
от 0 до 100 |
от 0 до 95 |
от 5 до 100 |
5 | |
|
«5» |
от 0 до 200 |
от 0 до 195 |
от 5 до 200 |
5 | |
|
«7» |
от 0 до 500 |
от 0 до 494 |
от 6 до 500 |
6 | |
|
«10» |
от 0 до 1000 |
от 0 до 990 |
от 10 до 1000 |
10 | |
|
«12» |
от 0 до 2500 |
от 0 до 2475 |
от 25 до 2500 |
25 | |
|
«13» |
от 0 до 5000 |
от 0 до 4950 |
от 50 до 5000 |
50 | |
|
УМНОГОР-МС-ДДИ1, (для измерений избыточного давления) |
«2» |
от 0 до 25 |
от 0 до 22,5 |
от 2,5 до 25,0 |
2,5 |
|
«4» |
от 0 до 100 |
от 0 до 95 |
от 5 до 100 |
5 | |
|
«5» |
от 0 до 200 |
от 0 до 195 |
от 5 до 200 |
5 | |
|
«9» |
от 0 до 700 |
от 0 до 693 |
от 7 до 700 |
7 | |
|
«12» |
от 0 до 2500 |
от 0 до 2475 |
от 25 до 2500 |
25 | |
|
«15» |
от 0 до 7000 |
от 0 до 6930 |
от 70 до 7000 |
70 | |
|
«17» |
от 0 до 16000 |
от 0 до 15840 |
от 160 до 16000 |
160 | |
|
«20» |
от 0 до 30000 |
от 0 до 29700 |
от 300 до 30000 |
300 | |
|
«22» |
от 0 до 100000 |
от 0 до 99000 |
от 1000 до 100000 |
1000 | |
|
«23» |
от -0,7 до 0,7 |
от -0,7 до 0,6 |
от -0,6 до 0,7 |
0,1 | |
|
«24» |
от -1,5 до 7,0 |
от -1,5 до 6,5 |
от -1 до 7 |
0,5 | |
|
«25» |
от -2,5 до 2,5 |
от -2,5 до 2,3 |
от -2,3 до 2,5 |
0,2 | |
|
«27» |
от -10 до 10 |
от -10 до 8 |
от -8 до 10 |
2 | |
|
«29» |
от -50 до 50 |
от -50 до 45 |
от -45 до 50 |
5 | |
|
«31» |
от -100 до 150 |
от -100 до 138 |
от -88 до 150 |
12 | |
|
«34» |
от -100 до 600 |
от -100 до 580 |
от -80 до 600 |
20 | |
Окончание таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
|
УМНОГОР-МС-ДДИ1 (для измерений абсолютного давления) |
«37» |
от 0 до 130 |
от 0 до 120 |
от 10 до 130 |
10 |
|
«40» |
от 0 до 700 |
от 0 до 690 |
от 10 до 700 |
10 | |
|
«43» |
от 0 до 2500 |
от 0 до 2475 |
от 25 до 2500 |
25 | |
|
«45» |
от 0 до 7000 |
от 0 до 6930 |
от 70 до 7000 |
70 | |
|
1) Максимальный диапазон измерений преобразователей. 2) При настройке преобразователей на любой диапазон измерений в пределах максимального диапазона. | |||||
Т а б л и ц а 4 - Диапазоны измерений для преобразователей разности давлений модификации
УМНОГОР-МС-ДДД1___________________________________________________
|
КДИ |
Наименование характеристики | ||
|
ДИ 1), кПа |
Минимальная разность между ВИИ и НИИ, ДР1Ш112', кПа |
Максимальная разность между ВПИ и НПИ, ДРтах2), кПа | |
|
Значение | |||
|
«46» |
от -0,25 до 0,25 |
0,02 |
0,25 |
|
«47» |
от -0,5 до 7,0 |
0,4 |
7,0 |
|
«48» |
от -0,7 до 0,7 |
0,1 |
0,7 |
|
«49» |
от -2,5 до 2,5 |
0,2 |
2,5 |
|
«50» |
от -10 до 10 |
0,4 |
10 |
|
«51» |
от -16 до 16 |
1 |
16 |
|
«52» |
от -25 до 25 |
1 |
25 |
|
«53» |
от -50 до 50 |
5 |
50 |
|
«54» |
от -100 до 100 |
7 |
100 |
|
«55» |
от -160 до 200 |
15 |
200 |
|
«56» |
от -160 до 1600 |
100 |
1600 |
|
«57» |
от -250 до 250 |
20 |
250 |
|
«58» |
от -1600 до 1600 |
160 |
1600 |
|
«59» |
от -7000 до 7000 |
400 |
7000 |
|
1) Максимальный диапазон измерений разности давлений преобразователей. 2) ДР = |Рв - Рн|, где Рн, Рв - установленные верхнее и нижнее предельные значения настроенного диапазона измерений разности давлений, который должен находиться в пределах максимального диапазона, превышать минимальную разность (ДРть) между ВПИ и НИИ, но не превышать максимальную разность (ДРтах) между ними. | |||
Т а б л и ц а 5 - Диапазоны измерений для преобразователей модификации
|
УМНОГОР-МС-1 |
100МТ | ||||
|
Наименование характеристики |
КДИ |
Значение |
Наименование характеристики |
КДИ |
Значение |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диапазоны измерений избыточного давления, кПа |
«1» |
от 0 до 10 |
Диапазоны измерений избыточного давления, кПа |
«26» |
от -10 до 0 |
|
«3» |
от 0 до 40 |
«28» |
от -40 до 0 | ||
|
«5» |
от 0 до 100 |
«32» |
от -100 до 0 | ||
|
«6» |
от 0 до 250 |
«30» |
от -100 до 100 | ||
|
«8» |
от 0 до 600 |
«33» |
от -100 до 250 | ||
|
«10» |
от 0 до 1000 |
«34» |
от -100 до 600 | ||
Окончание таблицы 5
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диапазоны измерений избыточного давления, кПа |
«11» |
от 0 до 1600 |
Диапазоны измерений абсолютного давления, кПа |
«35» |
от 0 до 40 |
|
«12» |
от 0 до 2500 |
«36» |
от 0 до 100 | ||
|
«14» |
от 0 до 6000 |
«38» |
от 0 до 250 | ||
|
«16» |
от 0 до 8000 |
«39» |
от 0 до 600 | ||
|
«17» |
от 0 до 16000 |
«41» |
от 0 до 1000 | ||
|
«18» |
от 0 до 20000 |
«42» |
от 0 до 1600 | ||
|
«19» |
от 0 до 25000 |
«43» |
от 0 до 2500 | ||
|
«21» |
от 0 до 40000 |
«44» |
от 0 до 6000 | ||
|
«22» |
от 0 до 100000 |
Т а б л и ц а 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение электропитания постоянного тока, В 1),2) |
от 3,3 до 55,0 |
|
Выходные сигналы 1): - силы постоянного тока, мА - напряжения постоянного тока, В - цифровые сигналы |
от 0 до 20 4), 5); от 4 до 20 4), 5) от 0 до 10 4), 5); от 0 до 2 4) HART3), 5); Modbus RTU5), 6) |
|
Максимальное рабочее (статическое) давление для преобразователей измерений разности давлений, МПа |
от 4 до 40 1) |
|
Условия эксплуатации: - температура окружающей среды, °С - для модификаций: УМНОГОР-МС-100МТ, У МНОГОР-МС-ДДИ1, УМНОГОР-МС-ДДД1 - для модификации УМНОГОР-МС-ГДУ01 - относительная влажность (при температуре +35 °С), %, не более - атмосферное давление, кПа |
от -50 до +85 от -25 до +75 95 от 84,0 до 106,7 |
|
Габаритные размеры (высота x длина x ширина), мм, не более 1), 7): - для модификации УМНОГОР-МС-ГДУ01 - для модификации УМНОГОР-МС-100МТ - для модификации УМНОГОР-МС-ДДД1 - для модификации УМНОГОР-МС-ДДИ1 |
158x27x27 160x28x53 198x168x133 164x168x133 |
|
Масса, кг, не более 1), 7): - для модификации УМНОГОР-МС-ГДУ01 - для модификации УМНОГОР-МС-100МТ - для модификации УМНОГОР-МС-ДДД1 - для модификации УМНОГОР-МС-ДДИ1 |
0,7 0,3 5,0 2,3 |
Окончание таблицы 6
|
Наименование характеристики |
Значение |
|
1) Фактические значения указаны в паспорте преобразователя и зависят от его модификации и конструктивного исполнения. 2) Указан на маркировочной наклейке на корпусе преобразователей. 3) Аналоговый выходной сигнал силы постоянного тока может быть с поддержкой цифрового протокола HART (в соответствии с заказом). 4) Для модификации УМНОГОР-МС-100МТ. 5) Для модификаций: УМНОГОР-МС-ДДД1, УМНОГОР-МС-ДДИ1, УМНОГОР-МС-ГДУ01. 6) Цифровой протокол по стандарту интерфейса RS-485. 7) Указаны предельные значения габаритных размеров и массы, без учета монтажных частей, проводников электрических с соединительными приспособлениями, дополнительных узлов. | |
Т а б л и ц а 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ 1), ч |
87 600 |
|
1) При условии соблюдения правил монтажа и технического обслуживания, регламентируемого руководством по эксплуатации. | |
Знак утверждения типа
наносится на маркировочные наклейки методом фотолитографии или термопечати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Т а б л и ц а 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный |
УМНОГОР 1) |
1 шт. |
|
Руководство эксплуатации |
26.51.52-113-73011750-2024 РЭ |
1 экз. 2) |
|
Паспорт |
26.51.52-113-73011750-2024 ПС |
1 экз. |
|
1) Модификация и конструктивное исполнение по заказу потребителя. 2) Допускается прилагать 1 экземпляр руководства по эксплуатации на партию из 10 преобразователей, поставляемых в один адрес. | ||
Сведения о методах измерений
приведены в разделе «Принцип действия преобразователей давления» руководства по эксплуатации 26.51.52-113-73011750-2024 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 2900 от 06 декабря 2019 г. «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 -1-107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии № 2653 от 20 октября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии № 472 от 10 марта 2025 г. «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;
ТУ 26.51.52-113-73011750-2024 «Преобразователи давления измерительные УМНОГОР. Технические условия».
Смотрите также
