Капсюли микрофонные конденсаторные ВМК-402А
| Номер в ГРСИ РФ: | 97289-25 |
|---|---|
| Категория: | Микрофоны |
| Производитель / заявитель: | ПО "Виброприбор", г.Таганрог |
Капсюли микрофонные конденсаторные ВМК-402А (далее - капсюли) предназначены для измерений звукового давления в воздушной среде в комплекте с предварительными усилителями, в составе звукоизмерительной аппаратуры.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97289-25 | |||||||||
| Действует | по 23.12.2030 | |||||||||
| Наименование | Капсюли микрофонные конденсаторные | |||||||||
| Модель | ВМК-402А | |||||||||
| Приказы |
№2834 от
23.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 87e14749-65ae-fb51-c36c-bc55d1ec83e8 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО СКБ «ВиброПрибор», РОССИЯ, 347913, Ростовская область, г. Таганрог, ул. Менделеева, д. 117, офис А
Поверка
| Методика поверки / информация о поверке |
МП 340-11-24 Государственная система обеспечения единства измерений. Капсюли микрофонные конденсаторные ВМК-402А. Методика поверки
(с 23.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
97289-25: Описание типа
2025-97289-25.pdf
|
Скачать | 111.2 КБ | |
|
97289-25: Методика поверки
МП 340-11-24
2025-mp97289-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Капсюли микрофонные конденсаторные ВМК-402А (далее - капсюли) предназначены для измерений звукового давления в воздушной среде в комплекте с предварительными усилителями, в составе звукоизмерительной аппаратуры.
Описание
Принцип действия капсюлей основан на преобразовании колебаний звукового давления (далее - ЗД) в воздухе в электрические колебания с помощью легкой подвижной мембраны. Мембрана и неподвижный электрод капсюля электрически изолированы друг от друга и являются обкладками конденсатора. Под воздействием колебаний ЗД ёмкость конденсатора изменяется и приводит к появлению на контактах капсюля переменного напряжения, пропорционального ЗД.
Конструктивно капсюли состоят из корпуса, изолятора, неподвижного электрода и мембраны, которые образуют замкнутую камеру, связанную с окружающей средой специальным отверстием для выравнивания медленно меняющегося статического (атмосферного) давления. Чувствительным элементом является мембрана. На неподвижный электрод капсюлей подаётся напряжение поляризации, необходимое для работы капсюля.
Капсюли применяются в комплекте с усилителями предварительными микрофонными Р200, Р200-27 и Р200(К).
Нанесение знака поверки на капсюли не предусмотрено. Пломбирование капсюлей не предусмотрено. Общий вид капсюлей представлен на рисунке 1. Заводской номер, идентифицирующий каждый экземпляр, наносится на адаптеры методом гравировки в формате цифрового обозначения. Место нанесения заводского номера представлено на рисунке 2.

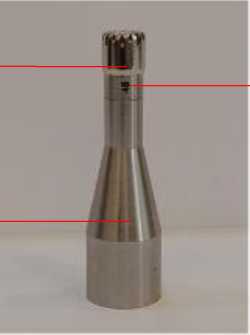

Капсюль
Адаптер
Место нанесения технологического порядкового номера
Рисунок 1 - Общий вид капсюлей и место нанесения технологического порядкового номера

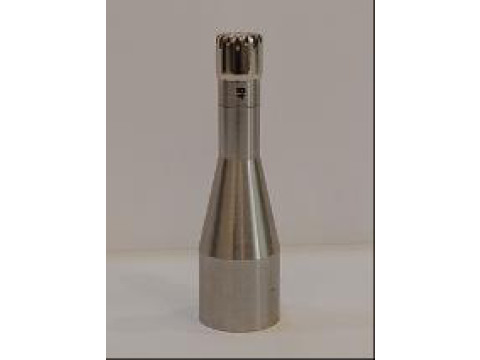

Рисунок 2 - Место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Уровень чувствительности по холостому ходу по давлению на частоте 250 Гц, дБ (исх. 1 В/Па) |
-56,0±2,0 |
|
Отклонение уровня чувствительности по холостому ходу по давлению от значения на частоте 250 Гц, дБ, не более в диапазоне частот от 20 до 31,5 Гц включ. св. 31,5 до 10 000 Гц включ. св. 10 000 до 20 000 Гц включ. св. 20 000 до 50 000 Гц включ. св. 50 000 до 100 000 Гц включ. |
±3,0 ±1,0 ±2,0 +2,0; -4,0 +2,0; -8,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Уровень собственных шумов, дБ (А), не более |
50 |
|
Верхний предел динамического диапазона (при коэффициенте нелинейных искажений не более 6 %) на частоте 250 Гц, дБ (исх. 20 мкПа) |
172 |
|
Тип акустического поля |
поле давления |
|
Внешнее напряжение поляризации, В |
200 |
|
Коэффициент влияния температуры на уровень чувствительности при рабочих условиях применения, дБ/°С, не более |
0,03 |
|
Коэффициент влияния относительной влажности на уровень чувствительности при рабочих условиях применения, дБ/%, не более |
0,01 |
|
Габаритные размеры, мм, не более диаметр капсюля (с сеткой) |
7,0 |
|
высота капсюля (с сеткой) |
9,7 |
|
высота адаптера |
45,0 |
|
диаметр адаптера |
12,7 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Масса (с адаптером), г, не более |
15 |
|
Нормальные условия применения: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа |
от +20 до +26 от 30 до 60 от 87 до 106,7 |
|
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа |
от -10 до +50 от 10 до 80 от 87 до 106,7 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 3 - Комплектность капсюля
|
Наименование |
Обозначение |
Количество |
|
Капсюль микрофонный конденсаторный |
ВМК-402А |
1 шт. |
|
Переходник-адаптер с 1/2" на 1/4" |
_ |
1 шт. |
|
Руководство по эксплуатации |
ДВТЦ.467272.003РЭ |
1 экз. |
|
Паспорт |
ДВТЦ.467272.003-ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ДВТЦ.467272.003РЭ «Капсюли микрофонные конденсаторные ВМК-402А. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта № 354 от 21 февраля 2025 г. «Об утверждении Государственного эталона единицы звукового давления в воздушной среде и аудиометрических шкал и Государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
ДВТЦ.467272.003 ТУ «Капсюли микрофонные конденсаторные ВМК-402А. Технические условия».
