Преобразователи промышленные ИТ-2100
| Номер в ГРСИ РФ: | 97291-25 |
|---|---|
| Производитель / заявитель: | ООО "Измерительная техника", г.Москва |
Преобразователи промышленные ИТ-2100 (далее - преобразователи) предназначены для преобразования ЭДС чувствительных элементов первичных преобразователей в электрический непрерывный выходной сигнал тока и напряжения, а также индикации результатов измерения на дисплее.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97291-25 | ||||||||||||
| Действует | по 23.12.2030 | ||||||||||||
| Наименование | Преобразователи промышленные | ||||||||||||
| Модель | ИТ-2100 | ||||||||||||
| Модификации |
ИТ2101 ИТ-2101Ex ИТ-2102 ИТ-2102Ex ИТ-2104 |
||||||||||||
| Приказы |
№2834 от
23.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 398f9c0d-b49b-56c4-a8bd-ccfa68351565 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Измерительная техника», РОССИЯ, 109202, г. Москва, ул. Шоссе Фрезер, дом. 12
Поверка
| Методика поверки / информация о поверке |
МП 2450-0048-2025 Государственная система обеспечения единства измерений. Преобразователи промышленные ИТ-2100. Методика поверки
(с 23.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
97291-25: Описание типа
2025-97291-25.pdf
|
Скачать | 175 КБ | |
|
97291-25: Методика поверки
МП 2450-0048-2025
2025-mp97291-25.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Преобразователи промышленные ИТ-2100 (далее - преобразователи) предназначены для преобразования ЭДС чувствительных элементов первичных преобразователей в электрический непрерывный выходной сигнал тока и напряжения, а также индикации результатов измерения на дисплее.
Описание
В основе работы преобразователей лежит потенциометрический метод измерения физико-химических параметров растворов. Первичным преобразователем является электродная система, состоящая из измерительного электрода и электрода сравнения.
Преобразователи представлены в виде пяти конструктивных исполнений - ИТ2101, ИТ-2101Ех, ИТ-2102, ИТ-2102Ех, ИТ-2104.
ИТ-2101 (ИТ-2101Ех) - одноканальный преобразователь с выходным унифицированным сигналом постоянного тока (4-20) мА, обычное исполнение (взрывозащищенное исполнение), состоят из блока индикации и управления и блока измерительных преобразователей;
ИТ-2102 (ИТ-2102Ех) - одноканальный преобразователь с выходным унифицированным сигналом постоянного тока (4-20) мА, двумя независимыми программируемыми реле и оптронным выходом для управления дозатором типа BETA 4, обычное исполнение (взрывозащищенное исполнение), состоят из блока индикации и управления и блока измерительных преобразователей;
ИТ-2104 - предназначен для преобразования ЭДС потенциометрических чувствительных элементов в цифровой код, пропорциональный показателю активности ионов водорода (рН), и передачи этого кода потребителю в стандарте ModBus RTU, обычное исполнение.
Конструктивные исполнения преобразователей ИТ-2101, ИТ-2101Ех, ИТ-2102, ИТ-2102Ех обеспечивают индикацию на дисплее показателя активности ионов водорода (рН), значение ЭДС электродной системы и температуры анализируемой среды.
Преобразователи рассчитаны на работу с любыми электродными системами, в том числе включающими в себя твердоконтактные измерительные электроды, например, серии ЭСТ.
Преобразователи оснащены цифровым выходом для подключения к персональному IBM - совместимому компьютеру.
Преобразователи нечувствительны к индустриальным радиопомехам и не являются источником радиопомех
Общий вид преобразователей с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунках 1-8. Заводской номер преобразователей, состоящий из 3 (для конструктивного исполнения ИТ-2104) и 4 (для конструктивных исполнений ИТ-2101, ИТ-2101Ех, ИТ-2102, ИТ-2102Ех) арабских цифр нанесен типографским способом на маркировочную этикетку, которая приклеена на боковую панель преобразователей.
Нанесение знака поверки на преобразователи не предусмотрено.
Пломбирование преобразователей не предусмотрено.

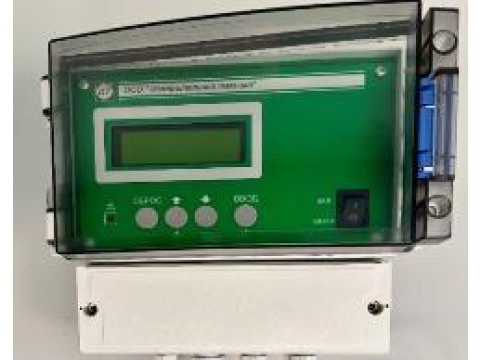

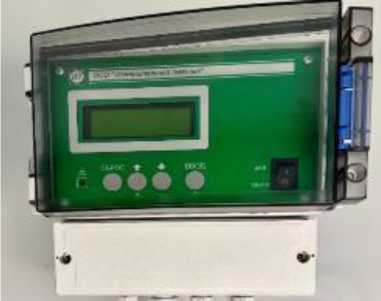

Рисунок 1 - Общий вид блока индикации и управления преобразователей конструктивных исполнений ИТ-2102, ИТ-2102Ех

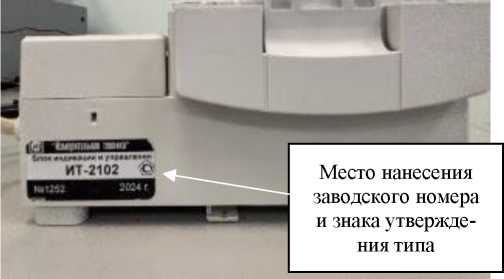

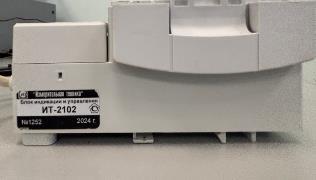

Рисунок 2 - Общий вид боковой панели блока индикации и управления конструктивных исполнений ИТ-2102, ИТ-2102Ех с указанием места и формата нанесения заводского номера
Рисунок 3 - Общий вид блока индикации и управления преобразователей конструктивных исполнений ИТ-2101, ИТ-2101Ех
Рисунок 4 - Общий вид боковой панели блока индикации и управления конструктивных исполнений ИТ-2101, ИТ-2101Ех с указанием места и формата нанесения заводского номера

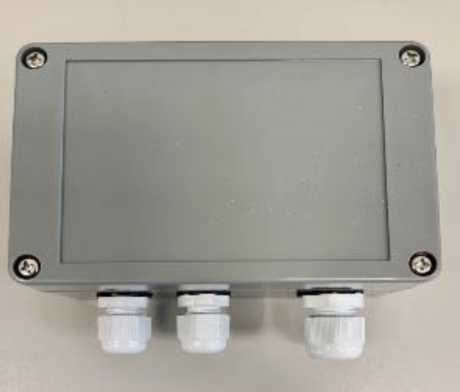

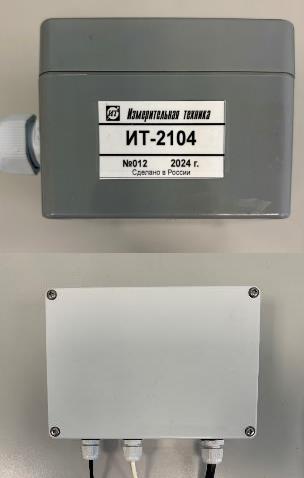

Рисунок 5 - Общий вид преобразователя конструктивного исполнения ИТ-2104

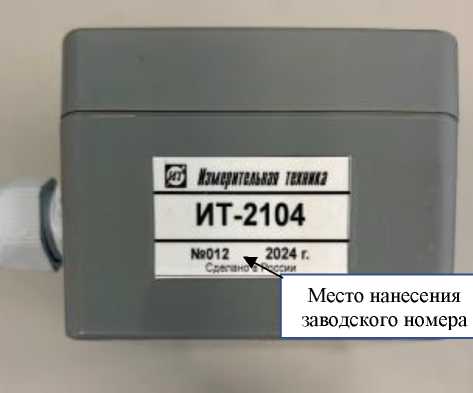

Рисунок 6 - Общий вид боковой панели преобразователей конструктивного исполнения ИТ-2104 с указанием места и формата нанесения заводского номера

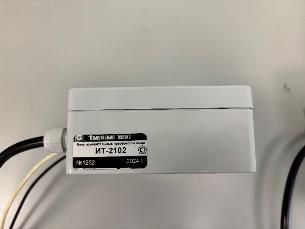

Рисунок 7 - Общий вид блока измерительных преобразователей конструктивных исполнений ИТ-2101, ИТ-2101Ех, ИТ-2102, ИТ-2102Ех

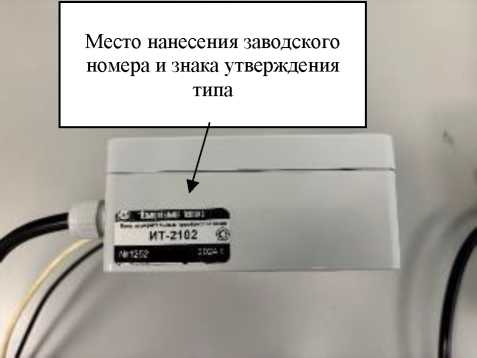

Рисунок 8 - Общий вид боковой панели преобразователей конструктивного исполнения ИТ-2101, ИТ-2101Ех, ИТ-2102
ИТ-2102Ех с указанием места и формата нанесения заводского номера
Программное обеспечение
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно |
|
Номер версии ПО, не ниже |
V.3.0 |
|
Цифровой идентификатор ПО |
недоступно |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Конструкция преобразователей исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Технические характеристики
Таблица 2.1 - Метрологические характеристики. Пределы допускаемых значений основной абсолютной погрешности преобразователей по показаниям дисплея для конструктивных исполнений ИТ-2101, ИТ-2101Ех, ИТ-2102, ИТ-2102Ех и по показаниям персонального
|
компьютера для конст |
руктивного исполнения ИТ-2104 | |||
|
Измеряемая величина (условное обозначение режима измерений) |
Единица величины |
Диапазоны измерений преобразователей по дисплею |
Пределы допускаемых значений основной абсолютной погрешности преобразователей по показаниям дисплея |
Дискретность |
|
рН |
- |
от 0 до 14 |
±0,02 |
0,01 |
|
ЭДС электродной системы |
мВ |
от -1000 до 1000 |
±2 |
1 |
|
Температура анализируемой среды |
°С |
от -5 до 95 |
±1,0 |
0,1 |
Таблица 2.2 - Метрологические характеристики. Пределы допускаемых значений основной приведенной к поддиапазону измерений погрешности преобразователей по выходным сигналам в зависимости от режима измерений и поддиапазона измерений (для всех конструктивных исполнений)_________________________________________________________________________
|
Режим измерений |
Единица величины |
Поддиапазон (Xn) измерений |
Предел допускаемого значения основной приведенной погрешности |
|
pH |
- |
от 1,00 до 5,00 |
± 1,0 % |
|
от 5,01 до 14,00 |
± 0,5 % | ||
|
ЭДС |
мВ |
от 100 до 250 |
± 1,0 % |
|
от 251 до 1000 |
± 0,5 % | ||
|
Примечание: Поддиапазоны измерений преобразователей, могут быть выбраны любыми в пределах диапазона измерений. Выбор осуществляется заданием значения верхнего (Хв) и нижнего (Хн) предела поддиапазона. Ширина поддиапазона (Xn) равна абсолютному значению разности между верхним (Хв) и нижним (Хн) пределами поддиапазона Xn= | Хв - Хн | | |||
Таблица 2.3 - Метрологические характеристики. Дополнительные погрешности
преобразователей по выходным сигналам и показаниям дисплея, вызванные изменениями внешних влияющих факторов.______________________________________________________
|
Внешние влияющие факторы и границы их изменений |
Дополнительные погрешности по выходным сигналам и показаниям дисплея (персонального компьютера), в долях предела допускаемого значения основной погрешности | ||||||||
|
Режим измерений pH |
Режим измерений mV | ||||||||
|
по выходным сигналам для ширины поддиапазона, (рН) |
по показаниям дисплея |
по выходным сигналам для ширины поддиапазона, мВ |
по показаниям дисплея | ||||||
|
от 1,00 до 1,50 |
от 1,51 до 2,50 |
от 2,51 до 5,00 |
от 5,01 до 14,00 |
от 100 до 150 |
от 151 до 250 |
от 251 до 1000 | |||
|
Температура окружающего воздуха от 5 °С до 50 °С на каждые 10 °С от номинального значения 20 °С |
2,0 |
2,0 |
1,0 |
0,5 |
1,0 |
1,5 |
1,0 |
0,75 |
1,0 |
|
Напряжение питания от 187 до 242 В от номинального значения 220 В |
2,0 |
1,5 |
0,5 |
0,5 |
0,5 |
1,0 |
0,75 |
0,5 |
0,5 |
|
Сопротивление в цепи измерительного электрода от 0 до 1000 МОм, на каждые 500 МОм |
0,5 |
0,5 |
0,25 |
0,25 |
0,5 |
0,5 |
0,5 |
0,25 |
0,5 |
|
Сопротивление в цепи вспомогательного электрода от 0 до 20 кОм, на каждые 10 кОм |
0,25 |
0,25 |
0,25 |
0,25 |
- |
0,25 |
0,25 |
0,25 |
- |
|
Напряжение переменного тока до 1 В частотой 50 Гц в цепи «корпус-земля» при сопротивлениях измерительного и вспомогательного электродов: 0 МОм и 20 кОм соответственно |
0,25 |
0,25 |
0,25 |
0,125 |
- |
0,25 |
0,25 |
0,25 |
- |
|
Напряжение переменного тока до 50 мВ частотой 50 Гц в цепи вспомогательного электрода |
0,25 |
0,25 |
0,25 |
0,125 |
- |
0,25 |
0,25 |
0,25 |
- |
Продолжение таблицы 2.3
|
Напряжение постоянного тока ±1,5 В в цепи «земля-раствор» на каждые 1000 Ом сопротивления вспомогательного электрода |
0,1 |
0,1 |
0,1 |
0,1 |
- |
0,1 |
0,1 |
0,1 |
- |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры блока индикации и управления (для модификаций ИТ-2101, ИТ-2101Ех, ИТ-2102, ИТ-2102Ех), мм, не более -длина -ширина -высота |
230 175 130 |
|
Габаритные размеры блока измерительного преобразователей (для модификаций ИТ-2101, ИТ-2101Ех, иТ-2102, ИТ-2102Ех), мм, не более - длина - ширина - высота |
126 102 55 |
|
Габаритные размеры преобразователей (для модификации ИТ-2104), мм, не более -длина -ширина -высота |
125 101 57 |
|
Масса преобразователя для модификаций ИТ-2101, ИТ-2101Ех, ИТ-2102, ИТ-2102Ех, кг, не более для модификации ИТ-2104, кг, не более |
2,5 0,6 |
|
Напряжение питания для модификаций ИТ-2101, ИТ-2101Ех, ИТ-2102, ИТ-2102Ех, В для модификации ИТ-2104, В |
от 187 до 242 12 |
|
Потребляемая мощность для модификаций ИТ-2101, ИТ-2101Ех, ИТ-2102, ИТ-2102Ех, В-А, не более для модификации ИТ-2104, Вт, не более |
20 1,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +5 до +50 от 30 до 80 от 84 до 106,7 |
|
Взрывозащищенность блока индикации и управления для конструктивных исполнений ИТ-2101Ех и ИТ-2102Ех по ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и выполнением его конструкции в соответствии с требованиями ГОСТ Р 51330.0-99 (МЭК 60079-0-99) |
[Exib]IIC |
|
Взрывозащищенность блока измерительных преобразователей для конструктивных исполнений ИТ-2101Ех и ИТ-2102Ех обеспечивается видом взрывозащиты "искробезопасная электрическая цепь" уровня "ib" по ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и выполнением его конструкции в соответствии с требованиями ГОСТ Р 51330.0-99 (МЭК 60079-0-99) |
1ExibnCT6 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы преобразователей за 1000 ч, не менее |
0,95 |
|
Средняя наработка до отказа, ч, не менее |
20000 |
|
Средний срок службы преобразователей, лет |
10 |
Знак утверждения типа
наносится на корпус преобразователя с помощью этикетки типографским способом, а также на паспорт ГРБА 414338.050ПС наносится на титульный лист паспорта преобразователя типографским способом.
Комплектность
Таблица 5 - Комплектность преобразователей
|
Наименование и условное обозначение |
Обозначение документа |
Количество на конструктивное исполнение1, шт. | ||||
|
Обычное исполнение |
Взрывозащищенное исполнение | |||||
|
ИТ-2101 |
ИТ-2102 |
ИТ-2104 |
ИТ-2101Ex |
ИТ-2102Ex | ||
|
Блок измерительных преобразовател ей |
ГРБА.418329.003 |
1 |
1 |
- |
1 |
1 |
|
Блок индикации и управления |
ГРБА.418329.001 |
1 |
1 |
1 |
1 |
1 |
|
Паспорт |
ГРБА.414338.050 ПС |
1 |
1 |
1 |
1 |
1 |
|
Руководство по эксплуатации |
ГРБА.414338.050Р Э |
- |
- |
- |
- |
- |
Сведения о методах измерений
приведены в разделе «Порядок работы» руководства по эксплуатации на преобразователи.
Нормативные документы
Государственная поверочная схема для средств измерений показателя рН активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 09.02.2022 г. № 324;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;
ТУ 4215-050-89650280-2025 «Преобразователи промышленные ИТ-2100. Технические условия».
