Дальномеры лазерные RGK
| Номер в ГРСИ РФ: | 97292-25 |
|---|---|
| Категория: | Дальномеры |
| Производитель / заявитель: | SNDWAY TECHNOLOGY (GUANGDONG) CO., LTD., Китай |
Дальномеры лазерные RGK (далее - дальномеры) предназначены для измерений расстояний и углов наклона, относительно горизонта.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97292-25 | ||||||||||||
| Действует | по 23.12.2030 | ||||||||||||
| Наименование | Дальномеры лазерные | ||||||||||||
| Модель | RGK | ||||||||||||
| Модификации |
DX-50 DX-70 DX-100 DX-50G DX-70G DX-100G DV-100 DV-150 |
||||||||||||
| Приказы |
№2834 от
23.12.2025
— Об утверждении типов средств измерений
№1539 от
03.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8d09ffa0-98dc-445e-4a11-63d068e8ce56 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
SNDWAY TECHNOLOGY (GUANGDONG) CO., LTD, КИТАЙ, Sndway Science and Technology Park, 58 Tuanjie Road, Daning Community, 523928 Humen, Dongguan, Guangdong
Поверка
| Методика поверки / информация о поверке |
МП-27/20-2025 Государственная система обеспечения единства измерений. Дальномеры лазерные RGK. Методика поверки
(с 23.12.2025)
МП-27/20-2025 с изм. № 1 ГСИ. Дальномеры лазерные RGK. Методика поверки. Для вновь изготавливаемых СИ в дополнение к МП-27/20-2025.
(с 03.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 21 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 09.08.2026 |
Поверители
Скачать
|
97292-25: Описание типа
2025-97292-25.pdf
Файл устарел
|
Скачать | 199.4 КБ | |
|
97292-25: Методика поверки
МП-27/20-2025
2025-mp97292-25.pdf
Файл устарел
|
Скачать | 986 КБ | |
|
97292-25: Описание типа
2025-97292-25-1.pdf
|
Скачать | 199.4 КБ | |
|
97292-25: Описание типа
2026-97292-25.pdf
|
Скачать | 516.2 КБ | |
|
97292-25: Методика поверки
МП-27/20-2025
2025-mp97292-25-1.pdf
|
Скачать | 986 КБ | |
|
97292-25: Методика поверки
МП-27/20-2025 с изм. № 1
2026-mp97292-25.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Дальномеры лазерные RGK (далее - дальномеры) предназначены для измерений расстояний и углов наклона, относительно горизонта.
Описание
Принцип измерения расстояний основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучения лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, устанавливается и направляется на блок, где происходят измерение разности фаз излучаемых и принимаемых сигналов, на основании которого вычисляется расстояния до цели.
Принцип измерений угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро-Механическая система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона дальномеров меняется ёмкость конденсатора, сигнал с сенсора преобразовывается и выдается на дисплей в виде угла наклона в установленных границах измерения.
Результаты измерений расстояний и углов записываются во внутреннюю память дальномера, выводятся на дисплей дальномера и могут быть переданы на внешние устройства.
Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномеров осуществляется при помощи клавиш. В основании корпуса дальномеров имеется USB-разъём (тип Type-C) для зарядки встроенного аккумулятора.
Питание дальномеров осуществляется от встроенного Li-ion аккумулятора.
Дальномеры изготавливаются в следующих модификациях: DX50, DX70, DX100, DX50G, DX70G, DX100G, DV100, DV150, которые отличаются внешним видом, цветом лазера, метрологическими и техническими характеристиками.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование дальномеров от несанкционированного доступа не производится. ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса. В процессе эксплуатации дальномеры не предусматривают внешних механических и электронных регулировок.
Общий вид дальномеров представлен на рисунке 1.
Заводской номер в виде буквенно-цифрового обозначения наносится методом печати на пластике на задней панели корпуса дальномеров. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
31.422 m
20.360 m
Г/ V
■RGK
<£90.0' I H S
1.774 m
31.422 m » 20.360 m
50.000m
DX50G

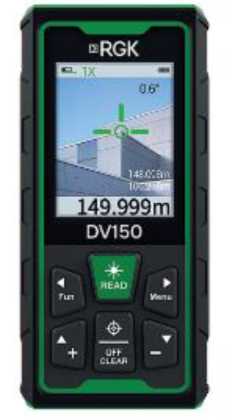

в) модификации DV100, DV150
а) модификации DX50, DX70, DX100,
б) модификации DX50G, DX70G, DX100G
Рисунок 1 - Общий вид дальномеров лазерных RGK
Место нанесения
заводского номера
Место нанесения знака
утверждения типа

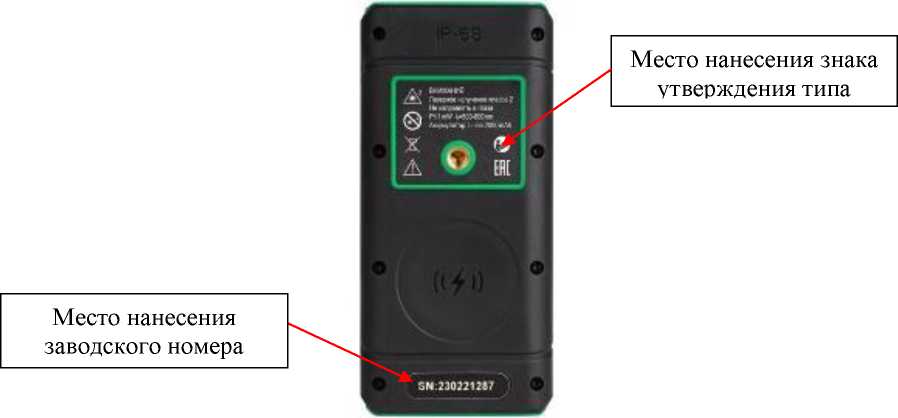

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Для управления дальномерами используется встроенное микропрограммное обеспечение, которое реализовано аппаратно и является метрологически значимым. Встроенное МПО заносится в защищенную от записи энергонезависимую память микроконтроллера дальномеров при их производстве.
Разделение на метрологически значимое и не значимое МПО не произведено.
Защита МПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р.50.2.077-2014. Конструкция дальномеров исключает возможность несанкционированного влияния на встроенное МПО дальномеров и измерительную информацию.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
DX50 DX50G |
DX70 DX70G |
DX100 DX100G DV100 |
DV150 |
|
Диапазон измерений расстояний 1), м |
от 0,1 до 50 |
от 0,1 до 70 |
от 0,1 до 100 |
от 0,1 до 150 |
|
Пределы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,67), мм: - в поддиапазоне от 0,1 до 100 м включ. - в поддиапазоне св. 100 до 150 м |
±(1,5+10’5<D) 2) ±10 | |||
|
Диапазон измерений угла наклона |
±90° | |||
|
Пределы допускаемой абсолютной погрешности измерений угла наклона |
±0,3° | |||
|
1) измерения на поверхность с коэффициентом диффузного отражения не менее 0,9 (стена, окрашенная в белый цвет), низкая фоновая освещенность; 2) D - измеряемое расстояние, мм | ||||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Лазерное излучение: для модификаций: DX50, DX70, DX100 - мощность, мВт, не более |
1 |
|
- длина волны, нм |
от 620 до 690 |
|
- класс по ГОСТ 31581-2012 |
II |
|
для модификаций: DX50G, DX70G, DX100G, DV100 DV150 - мощность, мВт, не более |
1 |
|
- длина волны, нм |
от 515 до 535 |
|
- класс по ГОСТ 31581-2012 |
II |
|
Дискретность измерений: для модификаций DX50 DX50G, DX70, DX70G, DX100 DX100G, DV100 | |
|
- расстояния, м |
0,001 |
|
- угла наклона для модификации DV150 |
0,1° |
|
- расстояния, м от 0,1 до 99,9 м |
0,001 |
|
от 100 до верхнего предела измерений |
0,01 |
|
- угла наклона |
0,1° |
|
Источник электропитания |
встроенный Li-ion аккумулятор |
|
Напряжение электропитания постоянного тока, В |
3,7 |
|
Диапазон рабочих температур, °С |
от -20 до +70 |
|
Габаритные размеры (Д*Ш*В) мм, не более - для модификаций DX50 DX50G, DX70, DX70G, DX100 DX100G - для модификаций DV100, DV150 |
115х54х28 130x64x32 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Масса, кг, не более - для модификаций DX50 DX50G, DX70, DX70G, DX100 DX100G - для модификаций DV100, DV150 |
0,11 0,20 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномера.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. (экз.) |
|
Дальномер лазерный1) |
RGK |
1 шт. |
|
Сумка для переноски |
- |
1 шт. |
|
Петелька на руку |
- |
1 шт. |
|
Отражательная пластина |
- |
1 шт. |
|
Кабель USB Type-C |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
1) модификация определяется договором поставки | ||
Сведения о методах измерений
- п. 5 «Работа с прибором», п. 7 «Измерение по камере» документа «Лазерный дальномер RGK DV100, DV 150. Руководство по эксплуатации»;
- п. 4 «Работа с прибором» документа «Лазерный дальномер RGK DX50, DX50G, DX70, DX70G, DX100, DX100G. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»
Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 г. № 1374 «Об утверждении Государственной поверочной схемы
для координатно-временных средств измерений»
Стандарт предприятия «SNDWAY TECHNOLOGY (GUANGDONG) CO., LTD.»
