Микроомметры МОМ600А
| Номер в ГРСИ РФ: | 97293-25 |
|---|---|
| Категория: | Омметры |
| Производитель / заявитель: | Фирма "Megger Ltd.", Великобритания |
Микроомметры МОМ600А (далее - микроомметры) предназначены для измерений малых сопротивлений постоянному току в безиндуктивных цепях.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97293-25 | |||||||||||||||||||||
| Наименование | Микроомметры | |||||||||||||||||||||
| Модель | МОМ600А | |||||||||||||||||||||
| Приказы |
№2834 от
23.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 39cedc55-71c8-dc0d-a70e-48e9ac953444 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Megger Sweden AB, ШВЕЦИЯ, Eldarvagen 4, Box 2970, SE-187 29 TABY
Поверка
| Методика поверки / информация о поверке |
МП-ПР-39-2025 Государственная система обеспечения единства измерений. Микроомметры МОМ600А. Методика поверки
(с 23.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
97293-25: Описание типа
2025-97293-25.pdf
|
Скачать | 194.9 КБ | |
|
97293-25: Методика поверки
МП-ПР-39-2025
2025-mp97293-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Микроомметры МОМ600А (далее - микроомметры) предназначены для измерений малых сопротивлений постоянному току в безиндуктивных цепях.
Описание
К настоящему типу СИ относятся микроомметры с серийными номерами 892356, 8503250, 7503109, 6503028, 0050433, 7503113.
Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на жидкокристаллическом дисплее. Результаты измерений могут быть сохранены во внутренней памяти прибора и переданы на компьютер. Управление процессом измерения осуществляется при помощи встроенного микропроцессора. Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.
Основные узлы микроомметров: стабилизированный источник постоянного испытательного тока, устройство точного измерения напряжения постоянного тока, микропроцессор, ЖК-дисплей, органы управления (кнопки, тумблеры, регулируемый автотрансформатор).
Конструктивно микроомметры выполнены в металлических корпусах с откидной крышкой и ручками для переноски.
На верхней панели размещены жидкокристаллический дисплей, шкала амперметра, гнезда выхода испытательного тока и входные гнезда измерения напряжений, ручка регулятора тока, гнездо кабеля питания, клемма заземления, кнопки и переключатели управления.

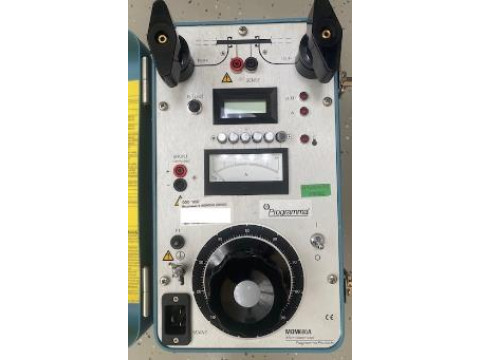

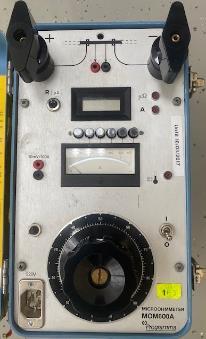

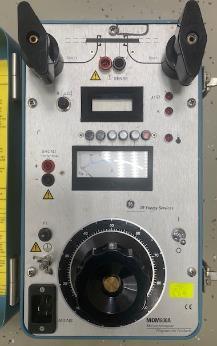

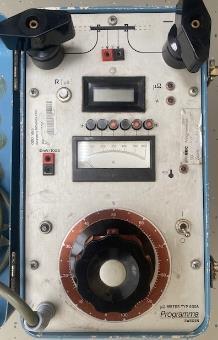

Общий вид микроомметров и место нанесения знака утверждения типа представлены на рисунке 1.
Корпус микроомметров позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 1.
Пломбирование микроомметров от несанкционированного доступа не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр микроомметров, в виде цифрового обозначения, состоящего из арабских цифр, наносится при помощи наклейки, размещаемой на верхней панели корпуса. Место нанесения серийного номера представлено на рисунке 1.
ДО.
МПМГОД
ч_________
серийный № 8503250
серийный № 0050433
серийный № 7503113
••COVO- •
Рю&атМ
:ый № 892356
й № 7503109
6503028
В
А
Б

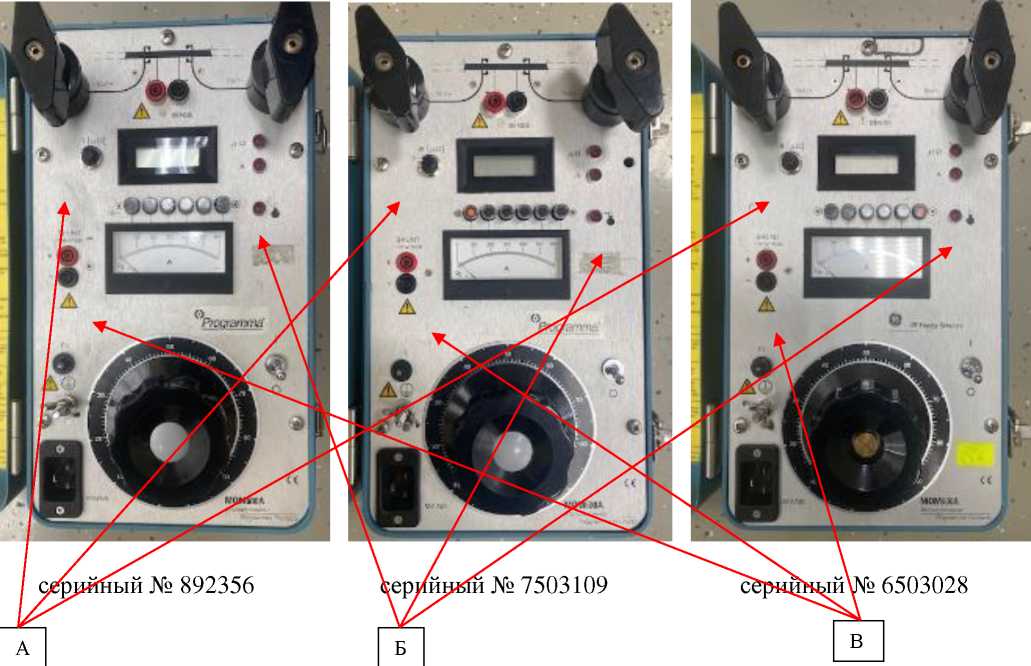

Рисунок 1. Общий вид микроомметров с местами нанесения знака утверждения типа (А),
нанесения знака поверки (Б) и серийного номера (В)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления, мкОм |
от 0 до 1999 |
|
Пределы допускаемой абсолютной погрешности измерения электрического сопротивления, мкОм |
±(0,01^ИЗм+1) |
|
Разрешение, мкОм |
1 |
|
R-изм - измеренное значение сопротивления, мкОм | |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
1000 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания напряжение переменного тока, В частота переменного тока, Гц |
от 207 до 253 50 |
|
Потребляемая мощность, Вт, не более |
3400 |
|
Масса, кг, не более |
14,0 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
486x392x193 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, %, не более |
от -20 до +50 95 |
Знак утверждения типа
наносится на переднюю панель микроомметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Микроомметр |
МОМ600А |
1 |
|
Кабель для измерения |
- |
4 |
|
Кабель для заземления |
- |
1 |
|
Кабель питания |
- |
1 |
|
Чемодан для транспортировки |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе «Инструкция по эксплуатации» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
