Датчик уровня NI 1341
| Номер в ГРСИ РФ: | 97294-25 |
|---|---|
| Категория: | Датчики уровня |
| Производитель / заявитель: | Regeltechnik Kornwestheim GmbH, ГЕРМАНИЯ |
Датчик уровня NI 1341 (далее по тексту - датчик) предназначен для измерений уровня жидкости в технических системах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97294-25 | ||||||
| Наименование | Датчик уровня | ||||||
| Модель | NI 1341 | ||||||
| Приказы |
№2834 от
23.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8a170f0e-290f-0052-2f6d-2b301e2052f5 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Regeltechnik Kornwestheim GmbH, ГЕРМАНИЯ, Max-Planck-Str. 3, 70806 Kornwestheim
Поверка
| Методика поверки / информация о поверке |
МП-997-2025 Государственная система обеспечения единства измерений. Датчик уровня NI 1341. Методика поверки
(с 23.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
97294-25: Описание типа
2025-97294-25.pdf
|
Скачать | 122.3 КБ | |
|
97294-25: Методика поверки
МП-997-2025
2025-mp97294-25.pdf
|
Скачать | 1009.1 КБ |
Описание типа
Назначение
Датчик уровня NI 1341 (далее по тексту - датчик) предназначен для измерений уровня жидкости в технических системах.
Описание
Принцип работы датчика основан законе Архимеда: поплавок-вытеснитель, погруженный в жидкость, испытывает выталкивающую силу, пропорциональную объему погруженной части (зависящему от уровня и плотности жидкости). Эта сила измеряется пружинным механизмом. Перемещение пружины преобразуется индуктивным датчиком в аналоговый сигнал от 4 до 20 мА.
Датчик состоит из корпуса, на котором закреплены неподвижные и подвижные контакты. Между корпусом и крышкой зажата мембрана, которая является чувствительным элементом и разделяет прибор на две полости - одну герметичную полость, соединенную через штуцер с контролируемым уровнем, и вторую полость, соединенную с атмосферой.
С мембраной соединен жесткий центр, на котором закреплен толкатель. Толкатель находится в соприкосновении с пластинами переключающих контактов. Между пластинами контактов установлены перебрасывающие пружины, служащие для резкого переброса контактов.
К средству измерений данного типа относится датчик со следующим заводским номером: 250225010010.
Пломбировка датчика не предусмотрена.
Нанесение знака поверки на датчик не предусмотрено.

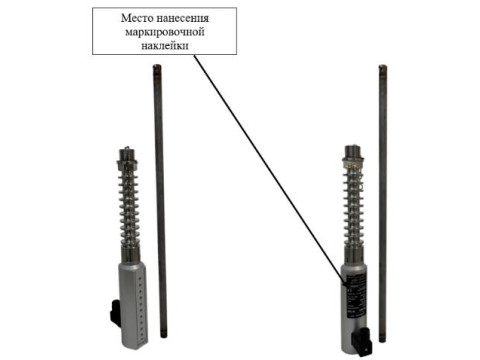

Общий вид датчика с указанием места нанесения маркировочной наклейки представлен на рисунке 1.
Общий вид маркировочной наклейки с указанием места нанесения заводского номера представлен на рисунке 2.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на маркировочную наклейку, размещенную на датчике в месте, указанном на рисунке 2.
Рисунок 1 - Общий вид датчика уровня NI 1341
Рисунок 2 - Общий вид маркировочной наклейки с обозначением места несения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 0 до 600 |
|
Абсолютная погрешность измерений уровня, мм |
±4 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной аналоговый сигнал (постоянного тока), мА |
от 4 до 20 |
|
Габаритные размеры (длинахдиаметр), мм |
420x58 |
|
Масса, кг |
2,2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -20°C до +70°C 80 от 84,0 до 106,7 кПа |
Знак утверждения типа
наносится на титульный лист паспорта и типографским способом
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик уровня |
NI1341 |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
представлены в разделе 1 «Описание и работа» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов».
