Измерители толщины неферромагнитных материалов ИТ-2
| Номер в ГРСИ РФ: | 97295-25 |
|---|---|
| Производитель / заявитель: | ООО "Завод микроэлектронных технологий" (ООО "ЗМТ"), г. Ижевск |
Измерители толщины неферромагнитных материалов ИТ-2 (далее - измерители) предназначены для измерений толщины неферромагнитных материалов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97295-25 | |||||||||
| Действует | по 23.12.2030 | |||||||||
| Наименование | Измерители толщины неферромагнитных материалов | |||||||||
| Модель | ИТ-2 | |||||||||
| Приказы |
№2834 от
23.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | dd03be0b-965c-0388-5cb5-ed526dff51c2 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ЗМТ», РОССИЯ, 426008, Удмуртская Республика, Г.О. г. Ижевск, г.Ижевск, ул. Максима Горького, д. 90
Поверка
| Методика поверки / информация о поверке |
МП 41-261-2025 Государственная система обеспечения единства измерений. Измерители толщины неферромагнитных материалов ИТ-2. Методика поверки
(с 23.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97295-25: Описание типа
2025-97295-25.pdf
|
Скачать | 199.8 КБ | |
|
97295-25: Методика поверки
МП 41-261-2025
2025-mp97295-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Измерители толщины неферромагнитных материалов ИТ-2 (далее - измерители) предназначены для измерений толщины неферромагнитных материалов.
Описание
Принцип действия измерителей основан на методе эффекта Холла. Величина магнитного потока, проходящего через датчик Холла, установленного на полюсе постоянного магнита, зависит от толщины исследуемого материала, помещенного между датчиком и индуктором.
Сигнал с датчика магнитного поля усиливается и подается на аналого-цифровой преобразователь, где производится преобразование аналогового сигнала в цифровую форму. Для обработки результатов измерений и их визуального отображения используется процессорный модуль, который имеет жидкокристаллический дисплей и двуцветный светодиод.
Конструктивно измерители состоят из электронного блока и магнитного преобразователя. Корпус средств измерений данного типа окрашивается в цвета, выбранные изготовителем, или цвета по заказу заказчика. Измерители используются со стальными шариками, полусферой, и диском с шариком (далее - индукторами) различных диаметров. Выбор диаметра шарика зависит от максимальной толщины контролируемого объекта.
На верхней панели измерительного блока находятся дисплей и кнопки управления, на задней торцевой стенке сетевая колодка и выключатель питания.
Подключение измерителя к сети переменного тока осуществляется блоком питания с сетевой вилкой. Для подключения кабеля связи с персональным компьютером используется разъем USB type-C и интерфейс RS-232 на тыльной стенке измерительного блока, который позволяет передавать результаты измерений на компьютер для обработки данных.
Заводской номер, обеспечивающий идентификацию измерителей, имеет цифровой формат и наносится на табличку (шильд) методом наклейки, установленную на заднюю стенку измерителя. Нанесение знака поверки на средство измерений не предусмотрено. На электронном блоке предусмотрено пломбирование измерителей.
Общий вид измерителей с указанием места нанесения заводского номера представлен на рисунках 1 и 2.

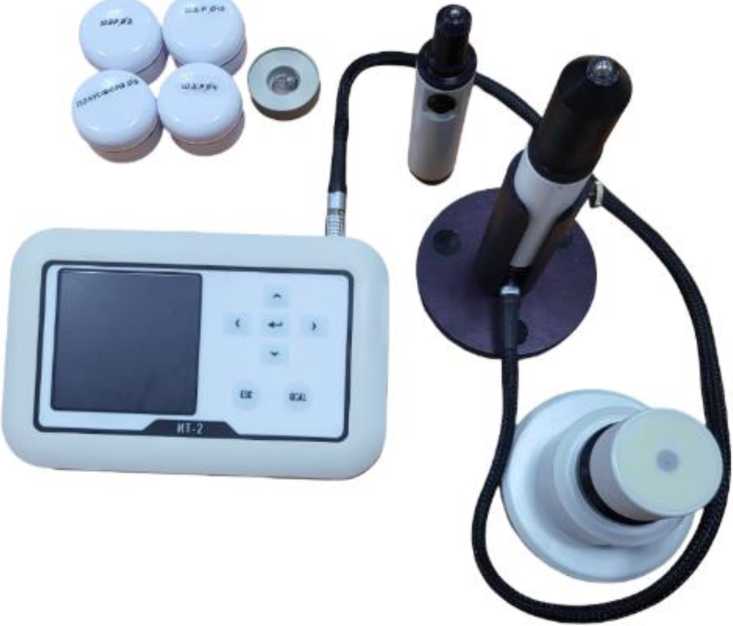

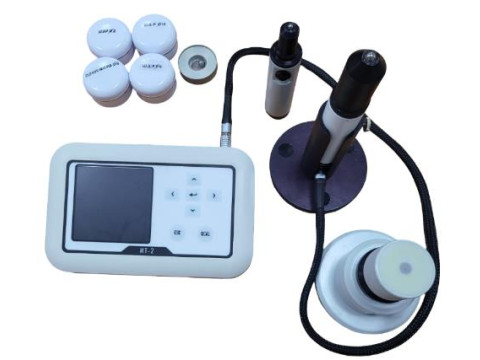

Рисунок 1 - Общий вид измерителя
Место нанесения
Место пломбирования заводского номера г „
___________________ измерителей

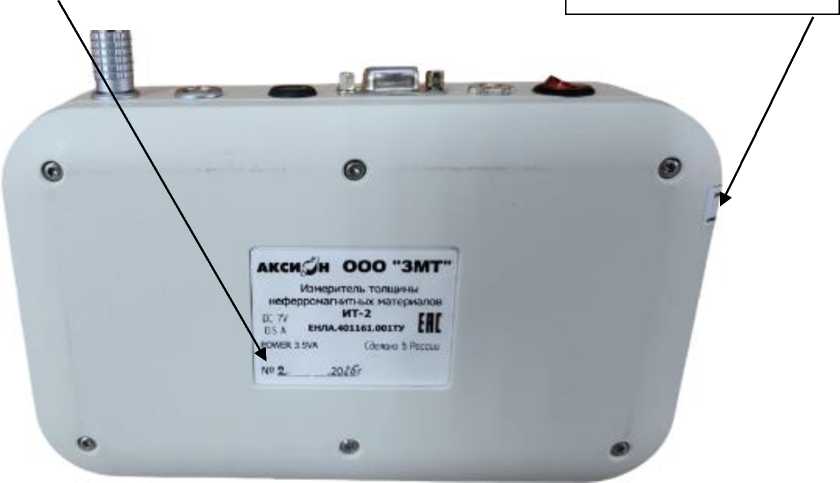

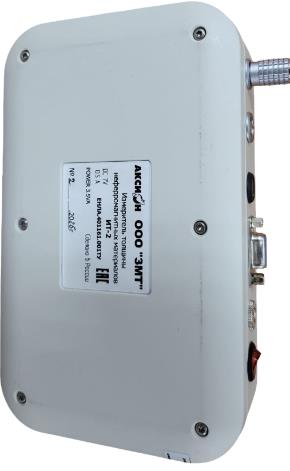

Рисунок 2 - Измеритель с указанием заводского номера
Программное обеспечение
Измерители оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, сохранять и передавать полученные результаты измерений.
Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IT-2 |
|
Номер версии (идентификационный номер) ПО |
20XX1).YY2) |
|
Цифровой идентификатор ПО |
_ |
|
1) XX - не относится к метрологически значимой части ПО и принимает значения от 0 до 99 2) YY - не относится к метрологически значимой части ПО и принимает значения от 0 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения для индукторов | ||||
|
Шар 0* 2 мм |
Шар 0 4 мм |
Полусфера 0 5 мм |
Шар 0 10 мм |
Ячейка с шариком 0 8 мм | |
|
Диапазон измерений толщины, мм |
от 0,05 до 3,00 |
от 0,50 до 5,00 |
от 1,50 до 10,00 |
от 10,0 до 25,0 |
от 0,050 до 0,999 |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
± (0,02 + 0,012^Х)** |
± (0,03 + 0,015-Х) |
± (0,01 + 0,03-Х) | ||
|
Дискретность отсчета толщины, мм |
0,01 |
0,1 |
0,001 | ||
*0 - диаметр;
**Х - измеряемая толщина, мм.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры измерительного блока, мм, не более - высота |
50 |
|
- ширина |
200 |
|
- глубина |
140 |
|
Масса (без футляра), кг, не более |
5 |
|
Потребляемая мощность, В^А, не более |
5 |
|
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В |
От 187 до 242 |
|
- частота переменного тока, Гц |
От 49 до 51 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность воздуха, %, не более |
75 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Измерители толщины неферромагнитных материалов |
ИТ-2 |
1 шт. |
|
Измерительная пальчиковая головка 25 мм |
- |
1 шт. |
|
Измерительная пальчиковая головка 10 мм |
- |
1 шт. |
|
Измерительная плоская головка |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Контрольные образцы толщины |
- |
1 компл. |
|
Индукторы |
- |
1 компл. |
|
Подставка |
- |
1 шт. |
|
Блок питания |
- |
1 шт. |
|
Руководство по эксплуатации |
ЕНЛА.401161.001 РЭ |
1 экз. |
|
Формуляр |
ЕНЛА.401161.001 ФО |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» ЕНЛА.401161.001 РЭ «Измеритель толщины неферромагнитных материалов ИТ-2. Руководство по эксплуатации».
Нормативные документы
ЕНЛА.401161.001 ТУ «Измеритель толщины неферромагнитных материалов ИТ-2. Технические условия»;
Локальная поверочная схема для средств измерений толщины неферромагнитных материалов, утвержденная УНИИМ - филиалом ФГУП «ВНИИМ им. Д. И. Менделеева» от 29.04.2025 г.
