Полуприцеп-цистерна ELLINGHAUS D-STA24-43.5/5
| Номер в ГРСИ РФ: | 97297-25 |
|---|---|
| Производитель / заявитель: | Фирма "ELLINGHAUS", Германия |
|
97297-25: Описание типа
2025-97297-25.pdf
|
Скачать | 146 КБ |
Полуприцеп-цистерна ELLINGHAUS D-STA24-43.5/5 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97297-25 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | ELLINGHAUS D-STA24-43.5/5 | ||||||
| Приказы |
№2834 от
23.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c0d843ff-8266-7651-89e3-1ba3f5deed10 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ELLINGHAUS, ГЕРМАНИЯ, Bonner Str. 4 D-51379, Leverkusen
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 23.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
97297-25: Описание типа
2025-97297-25.pdf
|
Скачать | 146 КБ |
Описание типа
Назначение
Полуприцеп-цистерна ELLINGHAUS D-STA24-43.5/5 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из алюминиевого сварного сосуда, имеющего в поперечном сечении круглую форму, установленного на шасси. ППЦ состоит из пять герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В нижней части каждой секции ППЦ приварены фланцы в которые установлены донные клапаны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

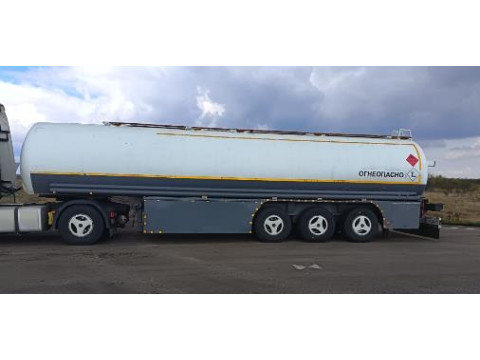

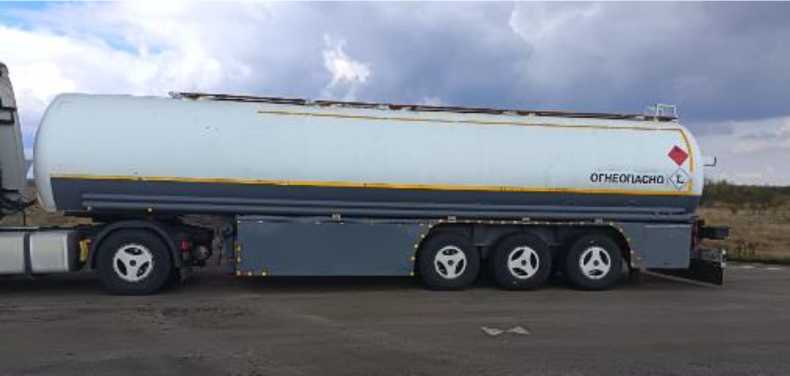

Общий вид ППЦ ELLINGHAUS D-STA24-43.5/5 зав. № W09DST334TBE26015 представлен на рисунке 1-2.

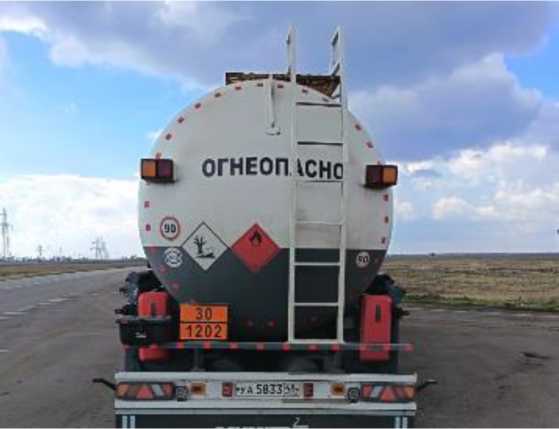

Рисунок 1 - Общий вид ППЦ
Рисунок 2 - Общий вид ППЦ
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
41300 |
|
Вместимость 1 секции, дм3 |
12400 |
|
Вместимость 2 секции, дм3 |
6300 |
|
Вместимость 3 секции, дм3 |
8100 |
|
Вместимость 4 секции, дм3 |
10270 |
|
Вместимость 5 секции, дм3 |
4230 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество секций, шт. |
5 |
|
Снаряженная масса, кг, не более |
6060 |
|
Температура окружающей среды при эксплуатации,°С |
от - 40 до + 50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
ELLINGHAUS D-STA24-43.5/5 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в Паспорте «Полуприцеп-цистерна ELLINGHAUS D-STA24-43.5/5», раздел 8.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
