Система измерений количества и показателей качества нефти № 1516 ООО «ИНК»
| Номер в ГРСИ РФ: | 97299-25 |
|---|---|
| Производитель / заявитель: | ООО "МНОГОЦЕЛЕВАЯ КОМПАНИЯ. АВТОМАТИЗАЦИЯ. ИССЛЕДОВАНИЯ. РАЗРАБОТКИ" (МКАИР), г. Нижневартовск |
Система измерений количества и показателей качества нефти № 1516 ООО «ИНК» (далее - СИКН) предназначена для измерений массы и показателей качества нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97299-25 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 1516 ООО «ИНК» | ||||||
| Приказы |
№2834 от
23.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 5d8e28dc-724e-9ccb-95b3-5094780b1736 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «МКАИР», РОССИЯ, Ханты-Мансийский автономный округ - Югра, г.о. Нижневартовск, г. Нижневартовск, ул. Индустриальная, зд. 32, стр. 1, кабинет 14
Поверка
| Методика поверки / информация о поверке |
МП 1763-14-2025 Государственная система обеспечения единства измерений. Система измерений количества и показателей качества нефти № 1516 ООО "ИНК". Методика поверки
(с 23.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97299-25: Описание типа
2025-97299-25.pdf
|
Скачать | 145.8 КБ | |
|
97299-25: Методика поверки
МП 1763-14-2025
2025-mp97299-25.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 1516 ООО «ИНК» (далее - СИКН) предназначена для измерений массы и показателей качества нефти.
Описание
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти с помощью преобразователей массового расхода. Выходные электрические сигналы преобразователей массового расхода, преобразователей температуры и давления поступают на соответствующие входы контроллера измерительного, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
Массу нетто нефти вычисляет автоматизированное рабочее место оператора совместно с контроллером измерительным, как разность массы брутто нефти и массы балласта, используя результаты определения массовой доли механических примесей, массовой концентрации хлористых солей в испытательной лаборатории, массовой доли воды по результатам измерений объемной доли воды в нефти с применением поточного влагомера или по результатам определения массовой доли воды в испытательной лаборатории.
СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока измерений показателей качества нефти, системы обработки информации.
Блок измерительных линий СИКН состоит из двух рабочих измерительных линий и одной контрольно-резервной измерительной линии.
Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее измерительные компоненты.
Все измерительные компоненты (средства измерений) и оборудование СИКН размещены в отапливаемых помещениях.
В состав СИКН входят измерительные компоненты, представленные средствами измерений, приведенными в таблице 1.
аблица 1 - Измерительные компоненты
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion (модификации CMF) модели CMFHC2 с преобразователями серии 2700 (далее -срм) |
45115-10 |
|
Преобразователи давления измерительные 3051 |
14061-10 |
|
Преобразователи измерительные Rosemount 3144P |
56381-14 |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-11 |
|
Преобразователи плотности и расхода CDM |
63515-16 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-10 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-15 |
|
Преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К |
22153-14 |
|
Контроллеры измерительные FloBoss S600+ (далее - ИВК) |
57563-14 |
|
Контроллеры измерительные FloBoss S600+ (далее - ИВК) |
64224-16 |
Для местных измерений температуры и давления нефти применяются показывающие средства измерений температуры и давления утвержденных типов соответственно (термометры и манометры).
СИКН обеспечивает выполнение следующих функций:
- измерения массы и массового расхода нефти с применением СРМ, преобразователей давления и температуры по каждой измерительной линии и по СИКН в целом;
- вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты определения массовой доли механических примесей, массовой концентрации хлористых солей в испытательной лаборатории, массовой доли воды по результатам измерений объемной доли воды в нефти с применением поточного влагомера или по результатам определения массовой доли воды в испытательной лаборатории;
- измерения температуры и давления нефти автоматические и с применением показывающих средств измерений температуры и давления соответственно;
- измерения температуры, избыточного давления, плотности, объемной доли воды в нефти, объемного расхода нефти в блоке измерений показателей качества нефти;
- измерения разности давления нефти на фильтрах блока фильтров и блока измерений показателей качества нефти;
- проведение поверки и контроля метрологических характеристик СРМ с применением поверочной установки на месте эксплуатации;
- проведение контроля метрологических характеристик рабочих СРМ с применением контрольно-резервного СРМ, применяемого в качестве контрольного;
- автоматический и ручной отбор проб нефти согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматизированное управление регулирующей и запорной арматурой;
- автоматический контроль параметров измеряемой среды (нефти), их индикация и сигнализация нарушений установленных границ, регистрация и хранение результатов измерений, формирование отчетов;
- защита информации от несанкционированного доступа программными средствами.
Единичный экземпляр СИКН имеет заводской № 2046-15.
Заводской номер СИКН нанесен методом металлографики на маркировочную табличку, установленную на блок-боксе СИКН. Возможность нанесения знака поверки на СИКН не предусмотрена.

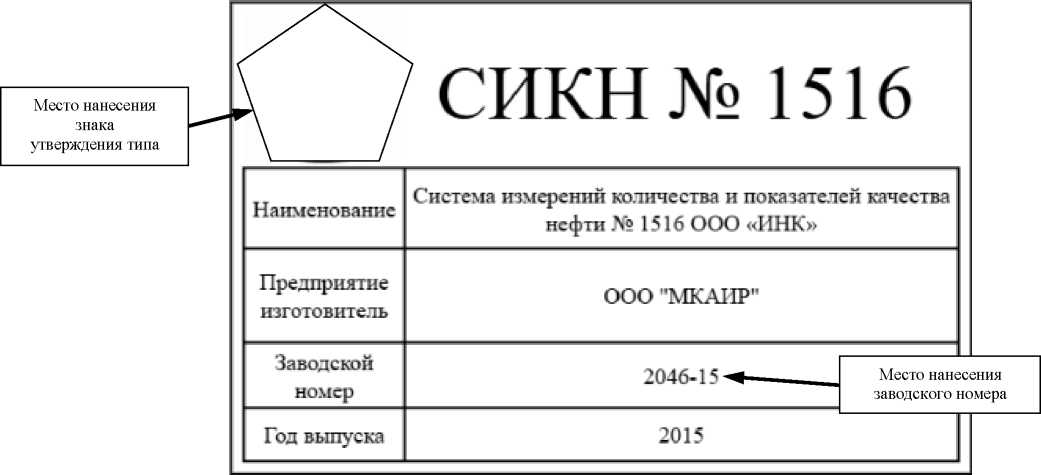

Места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
Рисунок 1 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (ПО) СИКН (ИВК, автоматизированные рабочие места (АРМ) оператора) обеспечивает реализацию функций СИКН. ПО ИВК и АРМ оператора настроено для работы и испытано при испытаниях СИКН в целях утверждения типа.
Наименование и идентификационные данные ПО указаны в таблицах 2, 3 и 4.
аблица 2 - Идентификационные данные ПО, реализованного в АРМ оператора
|
Идентификационные данные (признаки) |
Значение | |
|
АРМ оператора МКАИР |
Генератор отчетов АБАК REPORTER | |
|
Идентификационное наименование ПО |
arm_mkair.so |
mDLL.dll |
|
Номер версии (идентификационный номер) ПО |
1.1 |
1.2.5.16 |
|
Цифровой идентификатор ПО |
EB316270 |
ef9f814ff4180d55bd94d0debd230d76 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
MD5 |
Таблица 3 - Идентификационные данные ПО, реализованного в АРМ оператора. Контроль метрологических характеристик влагомера по испытательной лаборатории
|
Идентификационные данные (признаки) |
Значение |
|
Генератор отчетов АБАК REPORTER | |
|
Идентификационное наименование ПО |
mDLL.dll |
|
Номер версии (идентификационный номер) ПО |
1.2.5.16 |
|
Цифровой идентификатор ПО |
64f049e93bccdeb975dfaf34df609f1a |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 4 - Идентификационные данные ПО, реализованного в ИВК
|
Идентификационные данные (признаки) |
Значение | |
|
ИВК (основной) |
ИВК (резервный) | |
|
Идентификационное наименование ПО |
LinuxBinary.app |
LinuxBinary.app |
|
Номер версии (идентификационный номер) ПО |
06.21 |
06.21 |
|
Цифровой идентификатор ПО |
6051 |
6051 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
CRC16 |
Уровень защиты ПО СИКН «высокий» в соответствии с рекомендациями по метрологии Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Технические характеристики
Метрологические и основные технические характеристики СИКН приведены в таблицах 5 и 6.
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений массового расхода нефти, т/ч |
От 231,0 до 1292,0* |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
*Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может превышать максимальный диапазон измерений. | |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Измеряемая среда |
Нефть по ГОСТ Р 51858 «Нефть. Общие технические условия», ТР ЕАЭС 045/2017 «О безопасности нефти, подготовленной к транспортировке и (или) использованию» |
|
Количество измерительных линий, шт. |
3 (2 рабочие, 1 контрольнорезервная) |
|
Диапазон избыточного давления измеряемой среды, МПа |
От 0,45 до 5,00 |
|
Диапазон температуры измеряемой среды, оС |
От +5,0 до +30,0 |
|
Вязкость кинематическая измеряемой среды при температуре 20 оС, мм2/с (сСт), не более |
12 |
|
Плотность измеряемой среды при температуре 20 оС, кг/м3, не более |
850,0 |
|
Давление насыщенных паров при максимальной температуре измеряемой среды, кПа (мм рт.ст.), не более |
66,7 (500) |
|
Массовая доля воды, %, не более |
0,5 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
100 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380157 (трехфазное) 220133 (однофазное) 50±1 |
|
Параметры окружающей среды: - диапазон температуры окружающего воздуха в помещениях СИКН, °С |
От +5,0 до +30,0 |
|
Режим работы СИКН |
Непрерывный |
Знак утверждения типа
наносится на маркировочную табличку методом металлографики и в нижней части титульного листа инструкции по эксплуатации СИКН.
Комплектность
Комплектность СИКН приведена в таблице 7.
Таблица 7 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти № 1516 ООО «ИНК», заводской № 2046-15 |
- |
1 шт. |
|
Инструкция по эксплуатации системы измерений количества и показателей качества нефти № 1516 ООО «ИНК» |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 1516 ООО «ИНК» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2025.52344).
Нормативные документы
Постановление правительства Российской Федерации № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1).
