Уровнемеры радарные HKD-RD
| Номер в ГРСИ РФ: | 97301-25 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Sichuan Vacorda Instruments Manufacturing Со., Ltd, Китай |
Уровнемеры радарные HKD-RD (далее - уровнемеры) предназначены для измерений уровня жидких сред и сыпучих материалов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97301-25 | ||||||||||||
| Действует | по 23.12.2030 | ||||||||||||
| Наименование | Уровнемеры радарные | ||||||||||||
| Модель | HKD-RD | ||||||||||||
| Модификации |
1 2 |
||||||||||||
| Приказы |
№2834 от
23.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5f29a490-4a9c-1c3a-3508-917fef63f21a | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Sichuan Vacorda Instruments Manufacturing Co., Ltd., КИТАЙ, No.41.Chengxi Road, Yantan industrial park, Zigong City, Sichuan province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-754-208-2025 Государственная система обеспечения единства измерений. Уровнемеры радарные HKD-RD. Методика поверки
(с 23.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
97301-25: Описание типа
2025-97301-25.pdf
|
Скачать | 128.8 КБ | |
|
97301-25: Методика поверки
РТ-МП-754-208-2025
2025-mp97301-25.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Уровнемеры радарные HKD-RD (далее - уровнемеры) предназначены для измерений уровня жидких сред и сыпучих материалов.
Описание
Принцип действия уровнемеров основан на измерении времени задержки принятого частотно-модулированного высокочастотного сигнала, отраженного от поверхности контролируемой среды, относительно излученного. Измерение уровня осуществляется следующим образом. Уровнемер формирует измерительный луч и непрерывно излучает частотно-модулированный высокочастотный сигнал в направлении поверхности контролируемой среды и принимает отраженный от неё сигнал. Информационным параметром для определения дальности (расстояния) является время задержки принятого сигнала, отраженного от поверхности контролируемой среды, относительно излученного. В электронном блоке уровнемера производится вычисление уровня контролируемой среды через измеренное расстояние. При наличии показывающего устройства уровнемер выводит измеренное значение уровня в цифровом виде на дисплей. Передача измеренного значения уровня осуществляется уровнемером через унифицированный выходной сигнал 4-20 мА, либо цифровые кодированные сигналы HART, или RS485 (Modbus).
Уровнемеры состоят из электронного блока и антенны.
Электронный блок включает в себя:
- микроконтроллер с электронным преобразователем;
- жидкокристаллический дисплей, отображающий измеренные величины.
Уровнемеры выпускаются в модификациях:
1 - уровнемеры для измерения жидких сред;
2 - уровнемеры для измерения сыпучих материалов.
Условное обозначение и заводской номер уровнемеров в буквенно-цифровом формате наносятся на информационную табличку, закрепленную на электронном блоке способами печати и лазерной гравировки. Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено.
Общий вид уровнемеров представлен на рисунке 1.
Место нанесения
знака утверждения

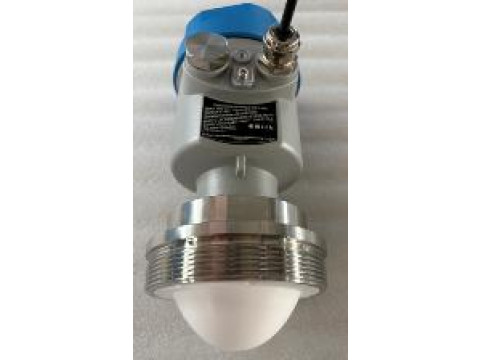

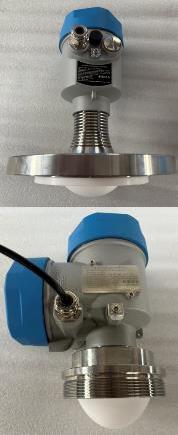

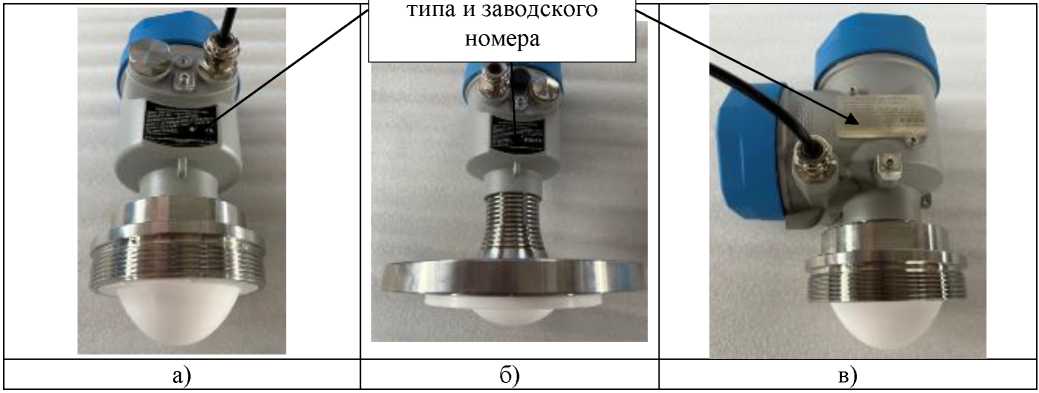

Рисунок 1 - Общий вид уровнемеров радарных HKD-RD и место нанесения знака утверждения типа и заводского номера
а) уровнемер радарный HKD-RD - модификация 1, б) уровнемер радарный HKD-RD - модификация 1 (исполнение на высокую температуру);
в) уровнемер радарный HKD-RD - модификация 2
Программное обеспечение
Уровнемеры содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. ПО уровнемеров используется для установки рабочего диапазона измерения, передачи, записи данных измерения, самодиагностики.
Встроенное ПО обеспечивает:
- обработку и передачу измерительной информации;
- отображение результатов измерений на светодиодном дисплее;
- измерение уровня;
- формирование выходного аналогового и цифрового сигналов;
- настройку и диагностику аппаратной части уровнемера.
Метрологически значимая часть ПО, заводские параметры и данные программирования на конкретный объект защищены от несанкционированного доступа с помощью паролей.
Идентификация встроенного ПО обеспечивается индикацией соответствующих данных на экран жидкокристаллического дисплея (при его наличии) и на экране подключенного к уровнемеру компьютера.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FMCW |
|
Номер версии (идентификационный номер) ПО |
не ниже 0624XXXXY* |
|
*символ X изменяется от 0 до 9, символ Y изменяется от A до Z и отвечает за метрологически незначимую часть. | |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, м* |
от 0 до 40 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, в том числе показаний дисплея Ad, % |
±0,05 (но не менее 6 мм) |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня контролируемой (измеряемой) среды для аналоговых выходных сигналов Ai, % |
±0,1 (но не менее 6 мм) |
|
Зона нечувствительности от края присоединительного фланца, мм, не более |
300 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, % |
±0,05 |
|
Вариация показаний измерений уровня контролируемой (измеряемой) среды, %: - для цифровых кодированных выходных сигналов, в том числе показаний дисплея - для аналоговых выходных сигналов |
< <_ VI VI |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня контролируемой (измеряемой) среды на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для цифровых кодированных выходных сигналов, % |
±0,05 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня контролируемой (измеряемой) среды на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для аналоговых выходных сигналов, % |
±0,2 |
|
* - конкретное значение определяется заказом и записывается в паспорт на уровнемер | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры окружающего воздуха (среды), °С* |
от -50 до +80 |
|
Диапазон температур контролируемой (измеряемой) среды °С** |
от -40 до +200 |
|
Рабочее давление измеряемой (контролируемой) среды, МПа |
от -0,1 до 2,5 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 100 до 240 от 50 до 60 от 16 до 30 |
|
Потребляемая мощность, В^А, не более |
0,7 |
|
Выходные сигналы - цифровой - аналоговый |
HART, RS485 (Modbus). 4-20 мА |
|
Масса уровнемера, кг, не более |
10 |
|
Степень защиты от проникновения пыли, посторонних тел и воды* * |
IP65, IP67 |
|
Маркировка взрывозащиты *** |
1Ex db IIC T6 Gb 0Ex ia IIC T6 Ga |
|
* ЖК-дисплей функционирует при температуре от минус 20 до плюс 80 °С. При минус 20 °С дисплей замерзает, и восстанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 20 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал. * * - конкретное значение определяется заказом и записывается в паспорт на уровнемер * ** - для взрывозащищенного варианта исполнения | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, лет, не менее |
10 лет |
Знак утверждения типа
наносится на информационную табличку на электронном блоке уровнемера методом гравировки, или печати и на титульный лист паспорта и руководства по эксплуатации печатным способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количе ство |
Примечание |
|
Уровнемер радарный |
HKD-RD |
1 шт. |
В соответствии с заказом |
|
Перечень ЗИП (Запасные части и инструменты) |
1 экз. |
Комплект на партию в соответствии с заказом | |
|
Паспорт |
1 экз. | ||
|
Руководство по эксплуатации |
1 экз. |
Допускается поставлять один экземпляр в один адрес отгрузки |
Сведения о методах измерений
приведены в разделе 3.1 «Сведения о методиках (методах) измерений» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов;
Стандарт предприятия Sichuan Vacorda Instruments Manufacturing Co., Ltd., Китай.
