Весы неавтоматического действия NCS-60-P1
| Номер в ГРСИ РФ: | 97306-25 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "Mettler-Toledo (Changzhou) Scale & System Ltd.", Китай |
Весы неавтоматического действия NCS-60-P1 (далее по тексту - весы) предназначены для статического измерения массы сыпучих материалов при учетных и технологических операциях.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97306-25 | ||||||
| Наименование | Весы неавтоматического действия | ||||||
| Модель | NCS-60-P1 | ||||||
| Приказы |
№2851 от
24.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4a8f1eb9-b75c-bfd4-040a-98e58e4b5491 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Mettler Toledo (Changzhou) Measurement Technology Ltd., КИТАЙ, 111, Taihu West Road, Xinbei District, Changzhou City 213000 Jiangsu
Поверка
| Методика поверки / информация о поверке |
МП-950-2025 Государственная система обеспечения единства измерений. Весы неавтоматического действия NCS-60-P1. Методика поверки
(с 24.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
97306-25: Описание типа
2025-97306-25.pdf
|
Скачать | 180.5 КБ | |
|
97306-25: Методика поверки
МП-950-2025
2025-mp97306-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Весы неавтоматического действия NCS-60-P1 (далее по тексту - весы) предназначены для статического измерения массы сыпучих материалов при учетных и технологических операциях.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием веса взвешиваемого груза в аналоговый электрический сигнал, изменяющийся пропорционально его массе. Этот аналоговый электрический сигнал обрабатывается в терминале IND360 с выдачей результатов взвешивания на цифровое табло индикации и выходной разъем для связи с внешним электронным устройством.
Весы имеют модульную конструкцию, состоящую из следующих функциональных узлов:
- взвешивающий модуль включает в себя грузоприемное устройство (далее — ГПУ), выполненное в виде накопительного бункера с устройствами загрузки или выгрузки материала, совместно с рамной конструкцией, опирающейся на два весоизмерительных тензорезисторных датчика TSC-1000, изготовитель «Mettler-Toledo», Китай;
- шкаф управления, включающий в себя терминал IND360 изготовитель «Mettler-Toledo», Китай (далее - терминал), панель оператора - SIMATIC HMI, изготовитель «SIEMENS AG», Германия, оснащенную сенсорным дисплеем, совмещающим функции показывающего устройства и клавиатуры, кнопки управления, устройства питания и коммутации.
Весы оснащены устройствами:
- полуавтоматической установки нуля;
- автоматической установки нуля;
- автоматического слежения за нулем.
К настоящему типу средства измерений относятся весы неавтоматического действия NCS-60-P1 с заводским номером N293-6GZ.
В весах применяют датчики весоизмерительные тензорезисторные TSC-1000, изготовитель «Mettler-Toledo», Китай.
Маркировочная табличка наносится на ГПУ и содержит следующие основные данные:
- наименование и обозначение средства измерений;
- наименование предприятия-изготовителя;
- заводской номер;
- знак утверждения типа;
- минимальная (Min) и максимальная (Max) нагрузки;
- действительная цена деления шкалы (d);
- температурный диапазон.
Заводской номер, идентифицирующий весы, имеет буквенно-цифровой формат, нанесен методом гравировки на маркировочную табличку.
Общий вид ГПУ весов, схема пломбировки терминала от несанкционированного доступа, место нанесения заводского номера и знака утверждения типа представлены на рисунках 1 - 4.
Нанесение знака поверки на средство измерений не предусмотрено.

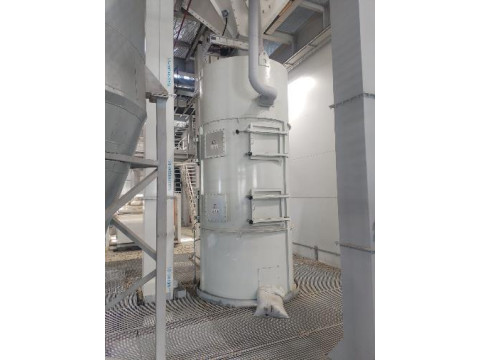

Рисунок 1 - Общий вид ГПУ весов
Место нанесения заводского номера

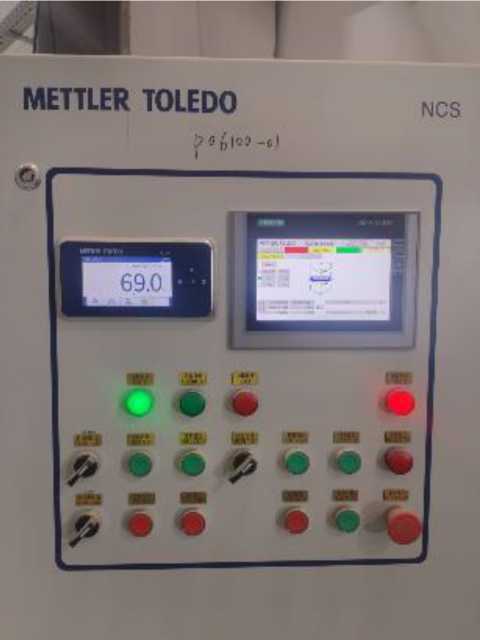

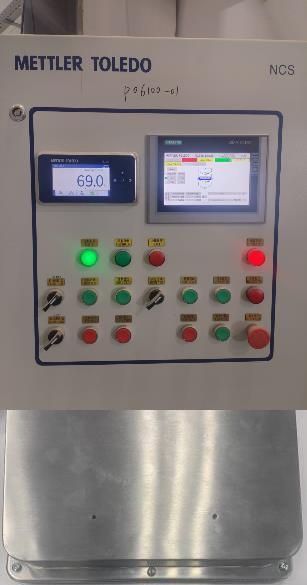

Рисунок 2 - Общий вид терминала IND360 и панели оператора - SIMATIC HMI
Место пломбировки
Рисунок 3 - Схема пломбировки терминала IND360 от несанкционированного доступа

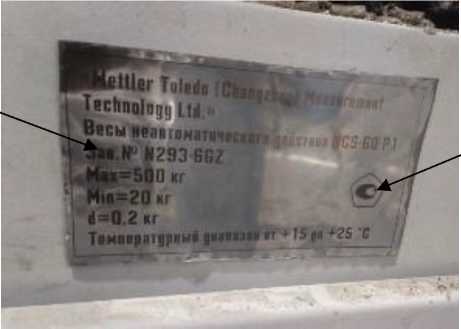

Рисунок 4 - Маркировочная табличка
Место нанесения знака утверждения типа
Программное обеспечение
Терминал IND360 имеет встроенное программное обеспечение (ПО). ПО делится на метрологически значимое и метрологически незначимое.
Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала, который может быть вызван через меню ПО терминала.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО__________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.xx.yyyy |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
-* |
|
где - х, у принимают значения от 0 до 9 и относится к метрологически незначимой части ПО. *- Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка, (Max), кг |
500 |
|
Минимальная нагрузка, (Min), кг |
20 |
|
Действительная цена деления шкалы, d, поверочный интервал, е (е d), кг |
0,2 |
|
Число поверочных интервалов, n |
2500 |
|
Пределы допускаемой абсолютной погрешности (mpe) при поверке (в эксплуатации) в интервалах нагрузки, кг: - от 20 до 100 кг включ. - св. 100 до 400 кг включ. - св. 400 до 500 кг включ. |
±0,1 (±0,2) ±0,2 (±0,4) ±0,3 (±0,6) |
|
Пределы допускаемой погрешности устройства установки на нуль |
±0,25е |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение, В - частота, Гц |
от 187 до 242 50±1 |
|
Габаритные размеры ГПУ (ширина^длина^высота), мм, не более |
1946x1946x4580 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +25 от 30 до 80 |
Знак утверждения типа
наносится на маркировочную табличку методом гравировки, расположенную на ГПУ, в соответствии с рисунком 4 и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы неавтоматического действия |
NCS-60-P1 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в п. 3 «УКАЗАНИЯ ПО ИСПОЛЬЗОВАНИЮ ОБОРУДОВАНИЯ И МЕРЫ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ, КОТОРЫЕ НЕОБХОДИМО СОБЛЮДАТЬ ПРИ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ» документа «Весы неавтоматического действия NCS-60-P1. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
