Дозиметры-радиометры поисковые ИМД-ЛЗ
| Номер в ГРСИ РФ: | 97309-25 |
|---|---|
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО "Научно-производственная фирма "Люмэкс-защита", г.Москва |
Дозиметры-радиометры поисковые ИМД-ЛЗ (далее - ИМД-ЛЗ) предназначены для измерений мощности амбиентного эквивалента дозы (далее - МАЭД) фотонного (гамма- и рентгеновского) излучения, плотности потока альфа- и бета-частиц, детектирования нейтронов при поиске, обнаружении и локализации радиоактивных веществ, при контроле радиоактивного загрязнения поверхностей.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97309-25 | ||||||||||||
| Действует | по 24.12.2030 | ||||||||||||
| Наименование | Дозиметры-радиометры поисковые | ||||||||||||
| Модель | ИМД-ЛЗ | ||||||||||||
| Модификации |
ИМД-ЛЗ-01 ИМД-ЛЗ-02 ИМД-ЛЗ-03 |
||||||||||||
| Приказы |
№2851 от
24.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | aad44d0a-7517-4cf6-e9c2-dad7dafb89dc | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «НПФ «Люмэкс-защита», РОССИЯ, 127018, г. Москва, вн.тер.г. муниципальный округ Марьина Роща, ул. Сущёвский Вал, д. 43, офис 310
Поверка
| Методика поверки / информация о поверке |
МП 2101-048-2025 Государственная система обеспечения единства измерений. Дозиметры-радиометры поисковые ИМД-ЛЗ. Методика поверки
(с 24.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
97309-25: Описание типа
2025-97309-25.pdf
|
Скачать | 163.8 КБ | |
|
97309-25: Методика поверки
МП 2101-048-2025
2025-mp97309-25.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Дозиметры-радиометры поисковые ИМД-ЛЗ (далее - ИМД-ЛЗ) предназначены для измерений мощности амбиентного эквивалента дозы (далее - МАЭД) фотонного (гамма- и рентгеновского) излучения, плотности потока альфа- и бета-частиц, детектирования нейтронов при поиске, обнаружении и локализации радиоактивных веществ, при контроле радиоактивного загрязнения поверхностей.
Описание
Принцип действия основан на взаимодействии фотонов, альфа- и бета- частиц, нейтронов с чувствительным материалом детектора. Измерение МАЭД фотонного излучения осуществляется с помощью детектора на основе сцинтиллятора. Для измерений плотности потока альфа- и бета-частиц применяется фосвич-детектор на основе пластикового сцинтиллятора, на который нанесен слой сернистого цинка (ZnS(Ag)). Для регистрации нейтронов используется сцинтилляционный детектор.
Управление каждым блоком детектирования осуществляется с помощью отдельных микропроцессорных контроллеров, информация от которых поступает на главный контроллер и отображается на жидкокристаллическом экране, расположенном на верхней панели ИМД-ЛЗ.
ИМД-ЛЗ является носимым прибором, конструктивно выполненным в виде моноблока в герметичном корпусе из металла и пластика. На верхней панели расположены жидкокристаллический экран, кнопки управления, элементы световой и звуковой индикации. На нижней панели и на верхнем торце прибора имеются метки геометрических центров детекторов фотонного излучения. Питание прибора осуществляется от встроенного заряжаемого аккумулятора. На нижнем торце находятся разъемы для зарядки аккумулятора и подключения к персональному компьютеру (далее - ПК). Зарядка аккумулятора осуществляется с помощью зарядного устройства, для подключения к ПК применяется считыватель.
ИМД-ЛЗ выпускается в трех модификациях: ИМД-ЛЗ-01, ИМД-ЛЗ-02 и ИМД-ЛЗ-03.
Модификация ИМД-ЛЗ-01 применяется для измерений МАЭД фотонного излучения, плотности потока альфа- и бета-частиц.
Модификация ИМД-ЛЗ-02 отличается от модификации ИМД-ЛЗ-01 расширенным до 10 Зв/ч диапазоном измерений МАЭД.
Модификация ИМД-ЛЗ-03 отличается от модификации ИМД-ЛЗ-01 наличием детектора нейтронов.
Обеспечение защиты ИМД-ЛЗ от несанкционированной настройки и регулировки осуществляется путем нанесения пломбы в виде оттиска клейма. Пломба наносится изготовителем на головку нижнего крепежного винта в правой части нижней панели ИМД-ЛЗ.
Нанесение знака поверки на ИМД-ЛЗ не предусмотрено.
Идентификация ИМД-ЛЗ осуществляется по заводскому номеру в виде цифрового обозначения, состоящего из арабских цифр. Заводской номер наносится методом печати или лазерной гравировки на металлическую табличку, расположенную на нижней панели ИМД-ЛЗ. Формат нанесения заводского номера «XYYYYY», где X - последняя цифра обозначения модификации прибора, принимает значения от 1 до 3, YYYYY - пятизначный порядковый номер прибора, Y принимает значения от 0 до 9.

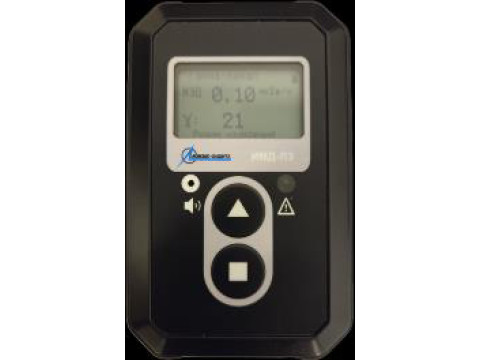

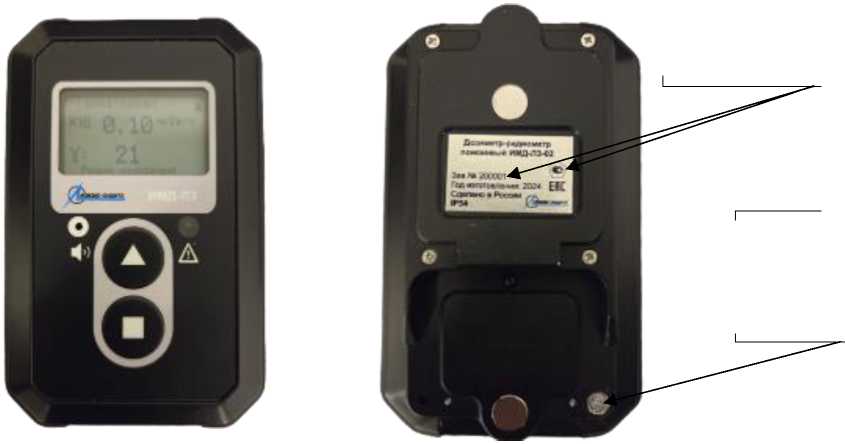

Общий вид ИМД-ЛЗ с указанием мест пломбировки, нанесения знака утверждения типа и заводского номера представлен на рисунке 1.
Места нанесения знака утверждения типа и заводского номера
Место для нанесения пломбы в виде оттиска клейма
Рисунок 1 - Общий вид ИМД-ЛЗ с указанием мест пломбировки, нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) ИМД-ЛЗ включает в себя:
- встроенное ПО «ИМД-ЛЗ-01» для модификации ИМД-ЛЗ-01;
- встроенное ПО «ИМД-ЛЗ-02» для модификации ИМД-ЛЗ-02;
- встроенное ПО «ИМД-ЛЗ-03» для модификации ИМД-ЛЗ-03;
- прикладное ПО «Универсальный конфигуратор» для каждой модификации.
Встроенное ПО «ИМД-ЛЗ-01», «ИМД-ЛЗ-02», «ИМД-ЛЗ-03» (далее - встроенное ПО) устанавливается изготовителем во внутренней энергонезависимой памяти ИМД-ЛЗ. Прикладное ПО «Универсальный конфигуратор» входит в комплект поставки ИМД-ЛЗ и устанавливается на ПК.
Основное назначение встроенного ПО - настройка измерений, управление ИМД-ЛЗ, обработка результатов измерений, вывод результатов измерений на ЖК экран, запись результатов измерений в архив, находящийся во внутренней энергонезависимой памяти, и передача данных из архива на ПК. Встроенное ПО защищено от преднамеренных и непреднамеренных изменений путем пломбирования прибора.
Основное назначение прикладного ПО «Универсальный конфигуратор» - считывание данных из архива результатов измерений, находящегося во внутренней энергонезависимой памяти, осуществление настройки сигнализации и временного интервала сохранения данных в архив.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Сведения о ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО ИМД-ЛЗ
|
Идентификационные данные (признаки) |
Значение | |||
|
Встроенное ПО |
Прикладное ПО | |||
|
ИМД-ЛЗ-01 |
ИМД-ЛЗ-02 |
ИМД-ЛЗ-03 |
ИМД- ИМД- ИМД- ЛЗ-01 ЛЗ-02 ЛЗ-03 | |
|
Идентификационное наименование ПО |
ИМД-ЛЗ-01 |
ИМД-ЛЗ-02 |
ИМД-ЛЗ-03 |
Универсальный конфигуратор |
|
Номер версии (идентификационный номер) ПО |
4.0.Х1) |
1.0.Y 2) | ||
1) 4.0 - метрологически значимая часть, «X» принимает значения от 0 до 99
2) 1.0 - метрологически значимая часть, «Y» принимает значения от 0 до 99
Технические характеристики
Таблица 2 - Метрологические характеристики ИМД-ЛЗ
|
Наименование характеристики |
Значение | ||
|
ИМД-ЛЗ-01 |
ИМД-ЛЗ-02 |
ИМД-ЛЗ-03 | |
|
Диапазон измерений МАЭД фотонного излучения, мкЗв/ч |
от 0,1 до 100 |
от 0,1 до 1-107 |
от 0,1 до 100 |
|
Пределы допускаемой основной относительной погрешности измерений МАЭД фотонного излучения, % |
±20 |
от 0,1 до 1 мкЗв/ч: ±(15 +Э * от 1 мкЗв/ч включ. до 10 Зв/ч: ± 20 |
±20 |
|
Энергетическая зависимость МАЭД фотонного излучения в диапазоне от 0,06 до 1,25 МэВ |
±25 | ||
|
Диапазон измерений плотности потока альфа-частиц**, с-1^см-2 |
от 0,01 до 8,3-103 | ||
|
Пределы допускаемой относительной погрешности измерений плотности потока альфа-частиц**, % |
±20 | ||
|
Диапазон измерений плотности потока бета-частиц***, с-1^см-2 |
от 0,1 до 8,3 •Ю3 | ||
|
Пределы допускаемой относительной погрешности измерений плотности потока бета-частиц***, % |
±20 | ||
|
Пределы допускаемой дополнительной относительной погрешности измерений МАЭД фотонного излучения при изменении температуры и относительной влажности окружающего воздуха в условиях эксплуатации, % |
± 15 | ||
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 86,0 до 106,7 | ||
|
Наименование характеристики |
Значение |
|
* Н - измеренное значение мощности амбиентного эквивалента дозы, мкЗв/ч; k = 9 мкЗв/ч; * * Диапазон измерений плотности потока альфа-частиц и пределы допускаемой относительной погрешности измерений плотности потока альфа-частиц указаны для источников 239Pu типа 4П9; * ** Диапазон измерений плотности потока бета-частиц и пределы допускаемой относительной погрешности измерений плотности потока бета-частиц указаны для источников 90Sr+90Y типа 4CO. | |
Таблица 3 - Основные технические характеристики ИМД-ЛЗ
|
Наименование характеристики |
Значение | ||
|
ИМД-ЛЗ-01 |
ИМД-ЛЗ-02 |
ИМД-ЛЗ-03 | |
|
Диапазон энергий регистрируемого фотонного излучения, МэВ |
от 0,03 до 3 | ||
|
Диапазон энергий регистрируемого альфа-излучения, МэВ |
от 4 до 7 | ||
|
Диапазон энергий регистрируемого бета-излучения, МэВ |
от 0,2 до 3 | ||
|
Диапазон энергий регистрируемого нейтронного излучения, эВ |
_ |
_ |
от 0,025 до 1,4407 |
|
Чувствительность к фотонному излучению, (имп/с)/(мкЗв/ч), не менее 137Cs 241 Am |
100 800 |
_ _ |
90 800 |
|
Диапазон показаний скорости счета импульсов при регистрации нейтронного _-1 излучения, с |
_ |
_ |
от 0,01 до 1000 |
|
Чувствительность к нейтронному излучению, см2, не менее для Ри-а-Ве для тепловых нейтронов |
_ _ |
_ _ |
0,1 3 |
|
Диапазон показаний поверхностной активности альфа-излучающих радионуклидов, Бюсм-2 |
от 0,02 до 1,5404 | ||
|
Диапазон показаний поверхностной активности бета-излучающих радионуклидов, Бюсм-2 |
от 0,3 до 2,0404 | ||
|
Время установления рабочего режима, мин, не более |
1 | ||
|
Нестабильность показаний за 24 часа непрерывной работы, %, не более |
5 | ||
|
Время непрерывной работы от аккумулятора*, ч, не менее |
100 | ||
|
Степень защиты по ГОСТ 14254-2015 |
IP54 | ||
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха при +35 °С (без конденсации), %, не более |
от -40 до +50 от 86 до 106,7 98 | ||
|
Наименование характеристики |
Значение | ||
|
ИМД-ЛЗ-01 |
ИМД-ЛЗ-02 |
ИМД-ЛЗ-03 | |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
80 128 45 | ||
|
Масса, г, не более |
350 | ||
|
* Радиационный фон не более 0,3 мкЗв/ч | |||
Таблица 4 - Показатели надежности ИМД-ЛЗ
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
20 000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульные листы Руководства по эксплуатации ИМД-ЛЗ и Паспорта ИМД-ЛЗ методом компьютерной графики и на металлическую табличку, расположенную на нижней панели ИМД-ЛЗ, методом печати или лазерной гравировки.
Комплектность
Таблица 5 - Комплект поставки ИМД-ЛЗ
|
Наименование |
Обозначение |
Количество, шт. |
|
Дозиметр-радиометр поисковый ИМД-ЛЗ |
ЛЮКТ.412159.001 |
1* |
|
Паспорт |
ЛЮКТ.412159.001.001 ПС |
1 |
|
Руководство по эксплуатации |
ЛЮКТ.412159.001.001 РЭ |
1 |
|
Ведомость эксплуатационных документов |
ЛЮКТ.412159.001.001 ВЭ |
1 |
|
Комплект принадлежностей: | ||
|
- защитный чехол |
_ |
1** |
|
- блок питания |
_ |
1** |
|
- проводное зарядное устройство |
ЛЮКТ.412159.001.640 |
1** |
|
- считыватель ИМД-ЛЗ |
ЛЮКТ.412159.001.600 |
1** |
|
- USB-флэш-накопитель с предустановленным ПО |
ЛЮКТ.412159.001.700 |
1** |
|
- комплект запасных частей и принадлежностей одиночный |
ЛЮКТ.412159.001.610 |
1 |
|
Кейс для хранения и переноски |
_ |
1** |
|
Транспортная тара (групповая) |
_ |
1** |
|
Транспортная тара (индивидуальная) |
_ |
1** |
|
Поверочный комплект (держатель для источников 4П9 и 4СО, ОСАИ, ОРИБИ) |
ЛЮКТ.412159.001.630 |
1** |
|
* Количество и модификации уточняются при заказе * * Зависит от комплекта поставки | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ЛЮКТ.412159.001.001 РЭ «Дозиметры-радиометры поисковые ИМД-ЛЗ. Руководство по эксплуатации для ИМД-ЛЗ-01, ИМД-ЛЗ-02, ИМД-ЛЗ-03».
Нормативные документы
ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»
Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений, утвержденная Приказом Росстандарта № 2314 от 31 декабря 2020 г.
Государственная поверочная схема для средств измерений потока и плотности потока нейтронов, утвержденная Приказом Росстандарта № 2416 от 21 ноября 2023 г.
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ЛЮКТ.412159.001 ТУ «Дозиметры-радиометры поисковые ИМД-ЛЗ. Технические условия»
