Генератор электромагнитного поля эталонный ЭМП-1
| Номер в ГРСИ РФ: | 97311-25 |
|---|---|
| Производитель / заявитель: | ООО НПК "ЭТАЛОН-ТЕСТ", г. Зеленоград |
Генератор электромагнитного поля эталонный ЭМП-1 (далее — ЭМП-1) предназначен для возбуждения переменного синусоидального однородного электромагнитного поля (далее — ЭМП) с известными значениями напряженности электрического поля (далее — НЭП) в диапазоне частот от 5 Гц до 300 МГц и напряженности магнитного поля (далее — НМП) в диапазоне частот от 5 Гц до 30 МГц.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97311-25 | ||||||
| Наименование | Генератор электромагнитного поля эталонный | ||||||
| Модель | ЭМП-1 | ||||||
| Приказы |
№2851 от
24.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 5fe608cf-f501-acf2-68c1-e55cdda82a13 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО НПК «Эталон-Тест», РОССИЯ, 124460, г. Москва, г. Зеленоград, Панфиловский пр-кт, д. 10, ком. 45
Поверка
| Методика поверки / информация о поверке |
МП ЭМП-1-001 Государственная система обеспечения единства измерений. Генератор электромагнитного поля эталонный ЭМП-1. Методика поверки
(с 24.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
97311-25: Описание типа
2025-97311-25.pdf
|
Скачать | 240.2 КБ | |
|
97311-25: Методика поверки
МП ЭМП-1-001
2025-mp97311-25.pdf
|
Скачать | 4.3 MБ |
Описание типа
Назначение
Генератор электромагнитного поля эталонный ЭМП-1 (далее — ЭМП-1) предназначен для возбуждения переменного синусоидального однородного электромагнитного поля (далее — ЭМП) с известными значениями напряженности электрического поля (далее — НЭП) в диапазоне частот от 5 Гц до 300 МГц и напряженности магнитного поля (далее — НМП) в диапазоне частот от 5 Гц до 30 МГц.
Воспроизводимыми физическими величинами являются среднее квадратическое значение (далее — СКЗ) модуля вектора НЭП (В^м-1) и СКЗ модуля вектора НМП (А^м-1).
ЭМП-1 используется в качестве рабочего эталона 2-го разряда для поверки (калибровки) средств измерений (генераторов электрического поля, измерителей электрического поля и измерительных антенн) в соответствии с ГОСТ Р 8.805-2012, средств измерений (измерителей переменного элетрического поля и измерителей переменного электрического поля промышленной частоты) в соответствии с приказом Росстандарта от 30.12.2022 № 3343, средств измерений (генераторов магнитного поля, измерителей магнитного поля и измерительных магнитных антенн) в соответствии с приказом Росстандарта от 30.12.2019 № 3469.
Описание
Принцип действия ЭМП-1 основан на возбуждении бегущей электромагнитной волны с известными значениями НЭП и НМП в полеобразующем устройстве.
Конструктивно ЭМП-1 состоит из преобразователя напряжение-ЭМП на базе открытой шестипроводной линии передачи ПЛ6-1 (далее — ПЛ6-1) с коническими переходами, согласующих устройств СУ-2 и СУ-3, симметричного кабеля СК-1, комплекта соединительных кабелей и комплекта вспомогательного оборудования.
В рабочей зоне ПЛ6-1 воспроизводится однородное линейно поляризованное переменное электромагнитное поле с известными значениями НЭП и НМП, близкое по структуре к плоской электромагнитной волне.
Питание ПЛ6-1 осуществляется с помощью задающих генераторов переменного напряжения из комплекта вспомогательного оборудования.
В зависимости от рабочей частоты ПЛ6-1 подключается к задающему генератору через симметричный кабель СК-1 или коаксиальный 50-омный кабель и одно из двух согласующих устройств — СУ-2 или СУ-3, обеспечивающих возбуждение в проводниках ПЛ6-1 противофазных токов. Симметричный кабель СК-1 представляет собой симметричную двухпроводную экранированную линию передачи.
СУ-2 и СУ-3 — это повышающие симметрирующие трансформаторы, обеспечивающие согласование линии ПЛ6-1 с коаксиальным 50-омным трактом.
Величина СКЗ НЭП и НМП в центре рабочей зоны ПЛ6-1 определяется косвенно по вольтметру, с учётом рабочей частоты, и задаётся как произведение значения напряжения на входе соответствующего согласующего устройства на коэффициент калибровки ЭМП-1 по НЭП или НМП.
При работе с ЭМП-1 калибруемые (поверяемые) измерительные преобразователи устанавливаются в центр рабочей зоны ПЛ6-1 с помощью устройства для ориентирования и фиксации антенн, расположенного на каркасе ПЛ6-1.
Максимальные размеры калибруемых, поверяемых антенн: сферической формы — до 350 мм; рамочных — до 650 мм; дипольных и ферритовых — до 600 мм.
Общий вид ЭМП-1 представлен на рисунке 1.
Места нанесения знака утверждения типа и знака поверки представлены на рисунке 2.
Знак поверки в виде наклейки с изображением знака поверки может наноситься поверх наклейки-шильдика на свободном от надписей пространстве.
Заводской номер 001 указывается в центре наклейки-шильдика в месте, указанном на рисунке 2.

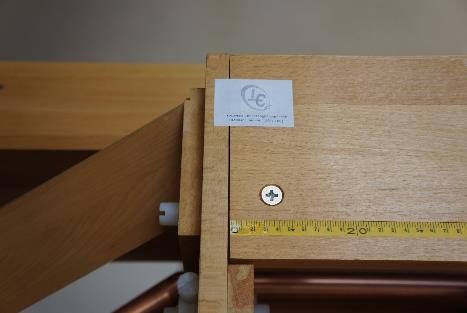

Схема пломбирования ЭМП-1 от несанкционированного доступа представлена на рисунке 3. Пломбировка выполнена в виде наклейки, сохраняющей следы несанкционированного вскрытия.

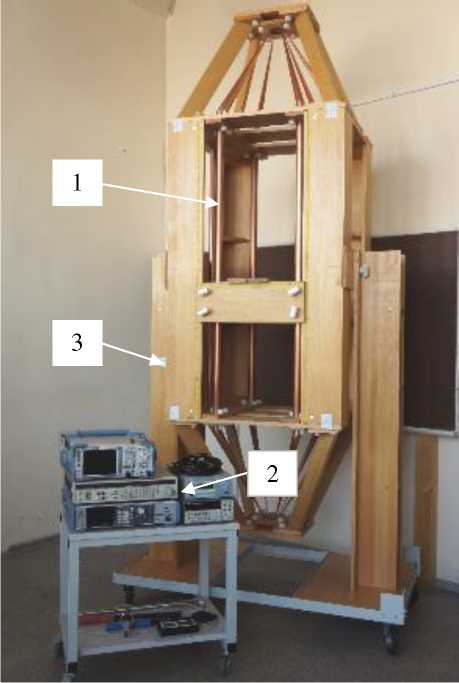

1 — преобразователь напряжение-ЭМП ПЛ6-1;
2 — комплект вспомогательного оборудования;
3 — наклейка от несанкционированного доступа;
Рисунок 1 - Общий вил генератора электромагнитного поля ЭМП-1

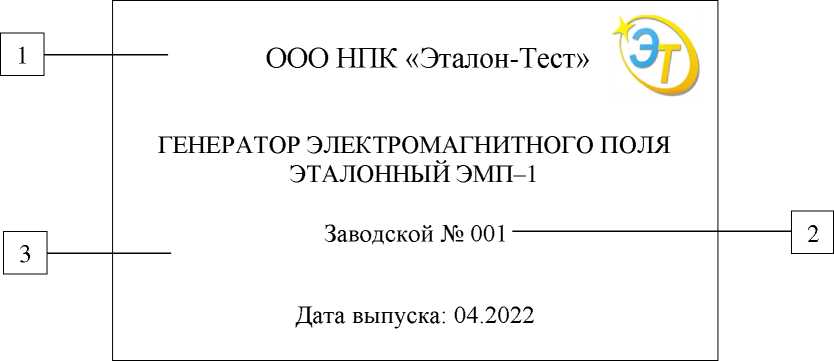

1 — место нанесения знака утверждения типа;
2 — место нанесения заводского номера генератора;
3 — место нанесения знака поверки.
Рисунок 2 - Общий вид наклейки на ЭМП-1 с указанием мест нанесения знака утверждения типа, знака поверки и заводского номера
Рисунок 3 - ЭМП-1. Вид сбоку. Схема пломбировки от несанкционированного доступа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот воспроизведения НЭП, МГц |
от 0,000005 до 300 включ. |
|
Диапазон частот воспроизведения НМП, МГц |
от 0,000005 до 30 включ. |
|
Диапазон воспроизведения НЭП на частотах, В^м-1: - от 5 Гц до 100 кГц включ. - св. 100 кГц до 30 МГц включ. - св. 30 до 300 МГц включ. |
от 0,5 до 25,0 включ. от 0,3 до 5,0 включ. от 0,3 до 2,5 включ. |
|
Пределы допускаемой относительной погрешности воспроизведения НЭП на частотах, %: - от 5 Гц до 30 МГц включ. - св. 30 до 300 МГц включ. |
±10 ±12 |
|
Диапазон воспроизведения НМП на частотах, мА^м 1: - от 5 Гц до 100 кГц включ. - св. 100 кГц до 30 МГц включ. |
от 1 до 50 включ. от 1 до 15 включ. |
|
Пределы допускаемой относительной погрешности воспроизведения НМП на частотах, %: - от 5 Гц до 30 МГц включ. |
±10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры ПЛ6-1, мм, не более: длина |
1500 |
|
ширина |
800 |
|
высота |
3200 |
|
Масса ПЛ6-1, кг, не более |
260 |
|
Время непрерывной работы в рабочих условиях применения, ч, не менее |
8 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 84,0 до 106,0 |
|
- относительная влажность воздуха, % |
(от 630 до 795) от 30 до 75 |
|
- напряжение питающей сети, В |
от 209 до 231 |
|
- частота питающей сети, Гц |
от 49,5 до 50,5 |
Знак утверждения типа
наносится на титульные листы документов ЭМП-1.0043.22 РЭ «Генератор электромагнитного поля эталонный ЭМП-1. Руководство по эксплуатации» и ЭМП-1.0043.22 ФО «Генератор электромагнитного поля эталонный ЭМП-1. Формуляр» типографским способом и на наклейку, расположенную на боковой части ПЛ6-1, типографским способом.
Комплектность
Таблица 3 - Комплектность ЭМП-1
|
Наименование |
Обозначение |
Количество |
|
Генератор электромагнитного поля ЭМП-1, зав. № 001, в составе: |
_ |
1 шт. |
|
- преобразователь напряжение-ЭМП на базе шестипроводной линии ПЛ6-1 |
_ |
1 шт. |
|
- симметричный кабель СК-1 |
_ |
1 шт. |
|
- согласующее устройство СУ-2 |
_ |
1 шт. |
|
- согласующее устройство СУ-3 |
_ |
1 шт. |
|
Комплект соединительных кабелей |
_ |
1 шт. |
|
Комплект вспомогательного оборудования |
_ |
1 шт. |
|
Руководство по эксплуатации |
ЭМП-1.0043.22 РЭ |
1 экз. |
|
Формуляр |
ЭМП-1.0043.22 ФО |
1 экз. |
Перечень вспомогательного оборудования, используемого при работе с ЭМП-1, приведен в таблице 4.
Допускается использовать аналогичное вспомогательное оборудование вместо указанного в таблице 4, при условии удовлетворения требуемым характеристикам.
Генераторы сигналов и вольтметры из комплекта вспомогательного оборудования должны быть зарегистрированы в Федеральном информационном фонде по обеспечению единства измерений и поверены.
Таблица 4 - Состав вспомогательного оборудования
|
Наименование, тип СИ или вспомогательного средства (требуемые характеристики) |
Рекомендуемый тип |
Количество, шт. |
Назначение |
|
Генератор сигналов с симметричным выходом (диапазон частот от 5 Гц до 100 кГц включ., выходное напряжение (режим «Hi-Z») на нагрузке 200 Ом от 50 мВ до 28 В) |
Stanford Research Systems DS360 |
1 шт. |
Задающий генератор переменного напряжения с частотой от 5 Гц до 100 кГц включ. |
|
Генератор сигналов (диапазон частот: от 100 кГц до 300 МГц включ., выходное напряжение на нагрузке 50 Ом от 10 мВ до 2,3 В) |
Rohde & Schwarz SMA100B с опцией K33 |
1 шт. |
Задающий генератор переменного напряжения с частотой от 100 кГц до 300 МГц включ. |
|
Вольтметр цифровой (диапазон частот: от 5 Гц до 100 кГц включ., диапазон измерений напряжения от 50 мВ до 20 В, пределы допускаемой погрешности измерений ±2,5 %) |
В7-78/1 |
1 |
Контроль входного напряжения СК-1 на частотах от 5 Гц до 100 кГц включ. |
Продолжение таблицы 4
|
Наименование, тип СИ или вспомогательного средства (требуемые характеристики) |
Рекомендуемый тип |
Количество, шт. |
Назначение |
|
Вольтметр высокочастотный (диапазон частот: от 100 кГц до 300 МГц включ., диапазон измерений напряжения от 50 мВ до 3 В, пределы допускаемой погрешности измерений ±2,5 %) |
Boonton 9241 |
1 |
Контроль входного напряжения СУ-2 и СУ-3 на частотах от 100 кГц до 300 МГц включ. |
|
Компаратор магнитного поля (диапазон частот от 5 Гц до 200 кГц, диапазон измерений от 0,1 до 100,0 мА/м, СКО не более 1 %) |
КМП-105/1 |
1 |
Передача единицы НМП в диапазоне частот от 5 Гц до 200 кГц |
|
Компаратор магнитного поля (диапазон частот от 100 кГц до 30 МГц включ., диапазон измерений от 1 до10 мА/м, СКО не более 1 %) |
КМП-205 |
1 |
Передача единицы НМП в диапазоне частот от 100 кГц до 30 МГц включ. |
|
Компаратор электрического поля (диапазон частот от 5 Гц до 500 кГц, диапазон измерений от 1 мВ/м до 10 В/м, СКО не более 1 %) |
КЭП-105/1 |
1 |
Передача единицы НЭП в диапазоне частот от 5 Гц до 500 кГц |
|
Компаратор электрического поля (диапазон частот от 100 кГц до 300 МГц включ., диапазон измерений от 0,1 до 10,0 В/м, СКО не более 1 %) |
КЭП-205 |
1 |
Передача единицы НЭП в диапазоне частот от 100 кГц до 300 МГц включ. |
Сведения о методах измерений
приведены в разделе 7 «Устройство и принцип работы» и разделе 8 «Использование по назначению» документа ЭМП-1.0043.22 РЭ «Генератор электромагнитного поля эталонный ЭМП-1. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30.12.2022 № 3343 «Об утверждении Государственной поверочной схемы для средств измерений напряженности электрического поля в диапазоне частот от 0 до 20 кГц»
ГОСТ Р 8.805-2012 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц»
Приказ Росстандарта от 30.12.2019 № 3469 «Об утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц»
