Счетчики наночастиц проточные
| Номер в ГРСИ РФ: | 97312-25 |
|---|---|
| Производитель / заявитель: | ООО "Фотокор", г.Москва |
Счетчики наночастиц проточные Photocor Count (далее - счетчики) предназначены для измерений счетной концентрации частиц, включая частицы нанометрового диапазона, взвешенных в жидкостях (в воде, щелочах, органических растворителях и минеральных кислотах).
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97312-25 | ||||||||||||||||||
| Наименование | Счетчики наночастиц проточные | ||||||||||||||||||
| Модификации |
Photocor Count |
||||||||||||||||||
| Приказы |
№2851 от
24.12.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 03dd4361-8c8b-629a-9e4d-e9abd6100444 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «Фотокор», РОССИЯ, 111024, г. Москва, ул. 2-я Энтузиастов, д. 5, к. 40, ком. 24
Поверка
| Методика поверки / информация о поверке |
МП 640-013-25 Государственная система обеспечения единства измерений. Счетчики наночастиц проточные Photocor Count. Методика поверки
(с 24.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97312-25: Описание типа
2025-97312-25.pdf
|
Скачать | 185.9 КБ | |
|
97312-25: Методика поверки
МП 640-013-25
2025-mp97312-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Счетчики наночастиц проточные Photocor Count (далее - счетчики) предназначены для измерений счетной концентрации частиц, включая частицы нанометрового диапазона, взвешенных в жидкостях (в воде, щелочах, органических растворителях и минеральных кислотах).
Описание
К счетчикам данного типа относятся счетчики с заводскими номерами 252258, 252259, 252260, 252261, 252262.
Принцип действия счетчиков основан на измерении интенсивности лазерного излучения, рассеянного частицами, находящимися в потоке жидкости, проходящем через измерительную ячейку.
Проба жидкости определенного объема пропускается через освещенную лазерным лучом проточную измерительную ячейку. В результате взаимодействия взвешенных в пробе частиц с лазерным лучом происходит рассеяние луча. Рассеянный частицами свет фиксируется высокоскоростной фотокамерой, которая преобразует световой сигнал в цифровой, в параметрах которого содержится информация о размерах и количестве частиц. Счетчики измеряют счетную концентрацию всех регистрируемых частиц и распределяют ее по размерным измерительным каналам.
Конструктивно счетчик представляет собой моноблок, в корпусе которого расположены измерительный и электронный блоки.
Основными элементами измерительного блока являются: лазерный диод (источник света), оптическая система, формирующая лазерный луч, проточная измерительная ячейка, скоростная цифровая фотокамера.
Электронный блок обеспечивает обработку измерительных сигналов с фотокамеры, отображение и хранение результатов измерений, а также управление аппаратной частью счетчика.
Счетчики не имеют собственного дисплея, для отображения результатов измерений к счетчику необходимо подсоединить персональный компьютер с предустановленным программным обеспечением, разработанным изготовителем. Результаты измерений отображаются в виде числовых значений счетной концентрации, а также могут представляться в графическом виде и в виде гистограмм.
На передней панели корпуса счетчиков расположены пробоотборные штуцера для подачи и слива жидкой пробы, а также световые индикаторы контроля электропитания и состояния счетчиков. На задней панели корпуса расположены разъем для подсоединения счетчиков к сети электропитания и разъемы USB для подсоединения к компьютеру.
Питание счетчиков осуществляется от сети переменного тока.
В счетчиках отсутствует пробоотборный насос. Проба жидкости должна подаваться на счетчик согласно требованиям его руководства по эксплуатации.

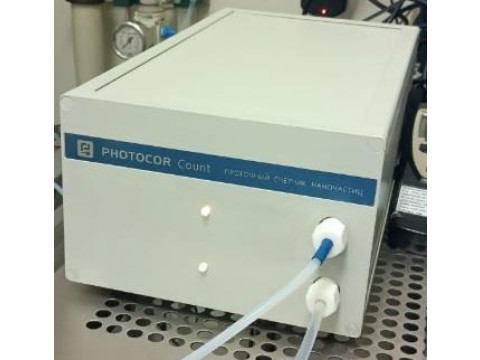

Общий вид счетчиков представлен на рисунках 1 (вид спереди) и 2 (вид сзади).

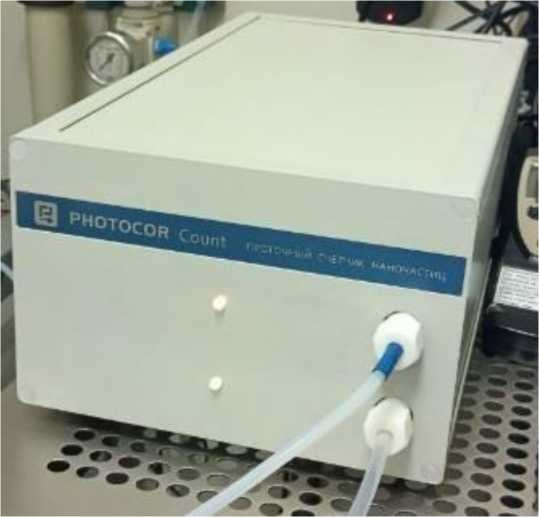

Рисунок 1 - Общий вид счетчиков, вид спереди

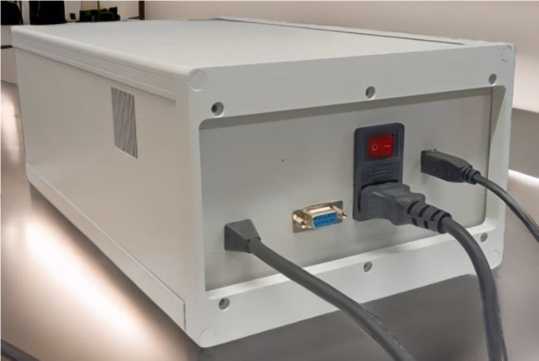

Рисунок 2 - Общий вид счетчиков, вид сзади
Идентификационные данные счетчиков (наименование, тип, заводской номер, дата изготовления, наименование изготовителя, страна изготовления) включены в их маркировку. Заводские номера - в цифровом формате (6 знаков). Маркировка нанесена методом шелкографии на накладную металлическую табличку, которая прикреплена клеевым способом на боковую поверхность корпуса, как показано на рисунке 3.

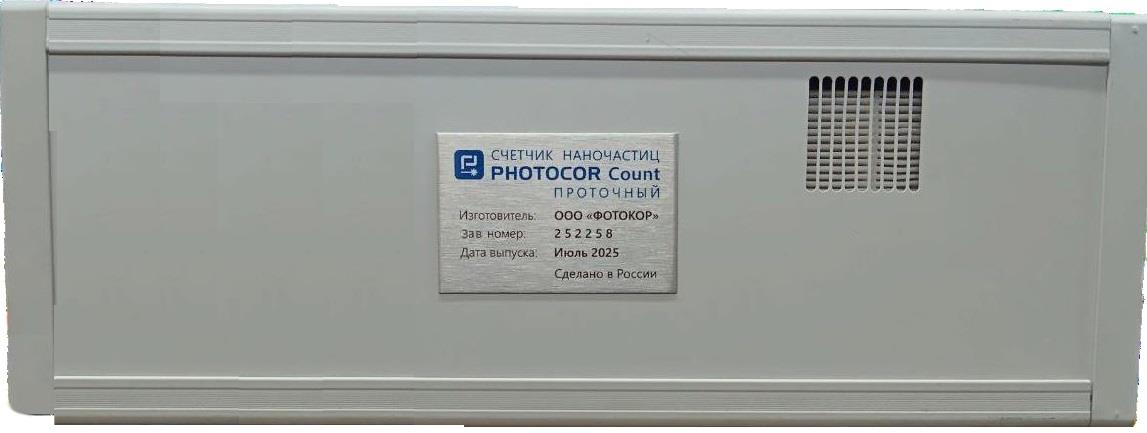

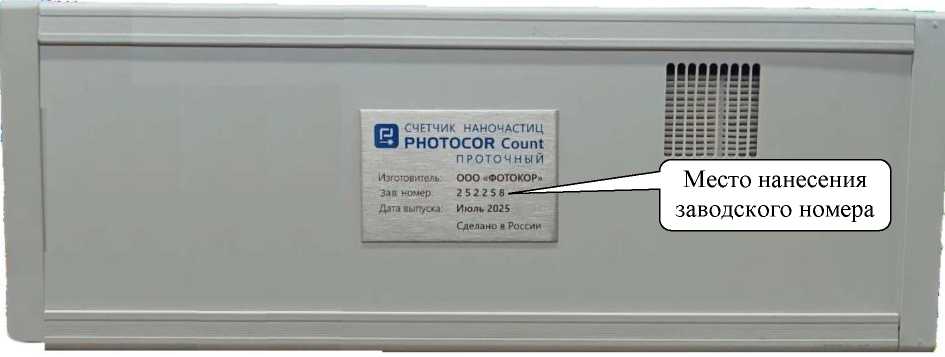

Рисунок 3 - Маркировка счетчиков
Пломбировка счетчиков для ограничения несанкционированного доступа к местам настройки (регулировки) не предусмотрена.
Нанесение знака поверки непосредственно на счетчики не предусмотрено.
Программное обеспечение
Счетчики оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, осуществлять сбор измеренных данных, обрабатывать и сохранять полученные результаты, отображать их на персональный компьютер. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Photocor PRO |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.8 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_ |
Метрологически значимая часть не выделена, все ПО является метрологически значимым.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики счетчиков учтено при их нормировании.
Счетчики защищены от вмешательства в режимы настройки (регулировки) с использованием паролей.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений счетной концентрации взвешенных частиц _ ____ _ -3 в жидкости, см 3 |
от 20 до 3000 |
|
Пределы допускаемой относительной погрешности измерений счетной концентрации взвешенных частиц в жидкости, % |
±30 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наименьший размер регистрируемых взвешенных частиц в жидкости, нм |
100 |
|
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
340 250 170 |
|
Масса, кг, не более |
3,3 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +20 °С, %, не более - атмосферное давление, кПа - объемный расход пробы жидкости, см3/мин |
от +15 до +35 80 от 84,0 до 106,7 от 90 до 110 |
Знак утверждения типа
нанесен на титульные листы паспорта и руководства по эксплуатации счетчиков методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность счетчиков
|
Наименование |
Обозначение |
Количество |
|
Счетчик наночастиц проточный |
Photocor Count |
1 шт. |
|
Кабель питания |
_ |
1 шт. |
|
Комплект соединительных кабелей |
_ |
1 компл. |
|
Программное обеспечение (на накопителе USB) |
Photocor PRO |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Описание ПО» и разделе 5 «Использование по назначению» документа «Счетчик наночастиц проточный Photocor Count. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
