Трансформаторы напряжения ЗНОМ-35 У1
| Номер в ГРСИ РФ: | 97314-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "ЭЛИЗ", Украина, г.Запорожье |
|
97314-25: Описание типа
2025-97314-25.pdf
|
Скачать | 135.6 КБ |
Трансформаторы напряжения ЗНОМ-35 У1 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97314-25 | ||||||||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||||||||
| Модель | ЗНОМ-35 У1 | ||||||||||||||||||
| Приказы |
№2851 от
24.12.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 83dc7343-e65d-67eb-bb85-2b0870b5426c | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «ЭЛИЗ», УКРАИНА, 69093, г. Запорожье, ул. Звенигородская, 9
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 24.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
97314-25: Описание типа
2025-97314-25.pdf
|
Скачать | 135.6 КБ |
Описание типа
Назначение
Трансформаторы напряжения ЗНОМ-35 У1 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения состоят из активной части, бака, крышки с выводами низкого напряжения (НН) и высокого напряжения (ВН). Активная часть состоит из магнптопровода с обмотками. Магнитопровод стержневого типа собран из холоднокатаной электротехнической стали. Обмотки многослойные цилиндрические намотаны из медного провода. Отводы НН и ВН выполнены из медного провода. Активная часть жестко соединена с крышкой трансформатора. Бак трансформатора сварной круглой (в плане) формы, состоит из верхней рамы, стенки и дна. В нижней части бака имеется зажим заземления, пробка для слива масла. Конструкция пробки позволяет при ее частичном откручивании брать пробу масла. На дне бака имеется 4 отверстия для крепления трансформатора к фундаменту или к месту установки. На крышке трансформатора смонтированы: вводы ВН и НН, серьги для подъема трансформатора. Для обеспечения уплотнения разъемных частей трансформатора применена маслостойкая резина. Трансформатор заполнен трансформаторным маслом, имеющим пробивное напряжение не менее 40 кВ. Узел крышка-бак, пробка для слива масла пломбируется.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения ЗНОМ-35 У1 зав. № 120390045, 120390046, 120390048, 120390049, 120414007.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

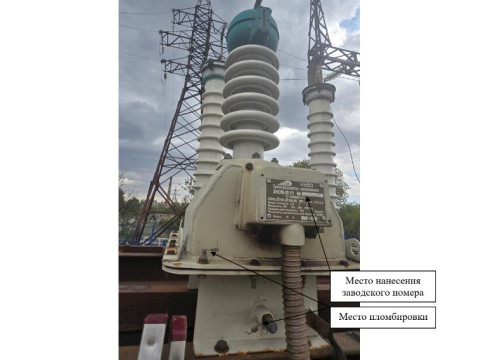

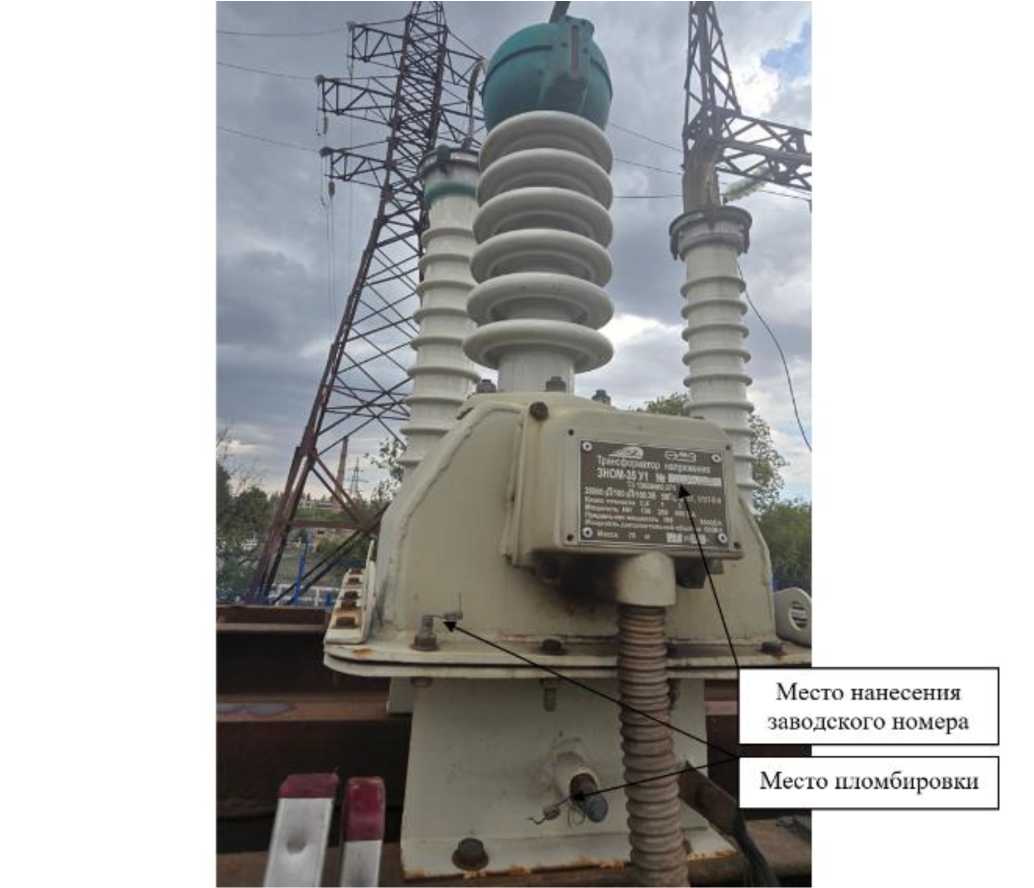

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Номинальное напряжение первичной обмотки и1ном, кВ |
35/^3 | ||
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 | ||
|
Номинальная частота Гном, Гц |
50 | ||
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
1,0 |
3,0 |
|
Номинальная мощность основной вторичной обмотки, В^А |
150 |
250 |
600 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
ЗНОМ-35 У1 |
1 шт. |
|
Паспорт |
ЗНОМ-35 У1 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
Другие Трансформаторы
