Трансформаторы напряжения ЗНОМП-35 У1
| Номер в ГРСИ РФ: | 97315-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "Славянский завод высоковольтного оборудования", Украина, г.Славянск |
|
97315-25: Описание типа
2025-97315-25.pdf
|
Скачать | 126.3 КБ |
Трансформаторы напряжения ЗНОМП-35 У1 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97315-25 | ||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||
| Модель | ЗНОМП-35 У1 | ||||||||||||
| Приказы |
№2851 от
24.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | dca9ff2b-0e91-d5a9-9130-5c2a6effd7b6 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «СЗВО», УКРАИНА, 84105, Донецкая обл., г. Славянск, ул. Чапаева, д. 25 А
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 24.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
97315-25: Описание типа
2025-97315-25.pdf
|
Скачать | 126.3 КБ |
Описание типа
Назначение
Трансформаторы напряжения ЗНОМП-35 У1 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения представляют собой конструкцию однофазного устройства. В металлическом корпусе установлена активная часть, которая представляет собой шихтованный магнитопровод с первичной и вторичными обмотками. Выводы вторичных обмоток помещены в клеммной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой. На крышке клеммной коробки размещена маркировочная табличка с указанием технических данных.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения ЗНОМП-35 У1 зав. № 35006, 35010, 35011.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом лазерной печати в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

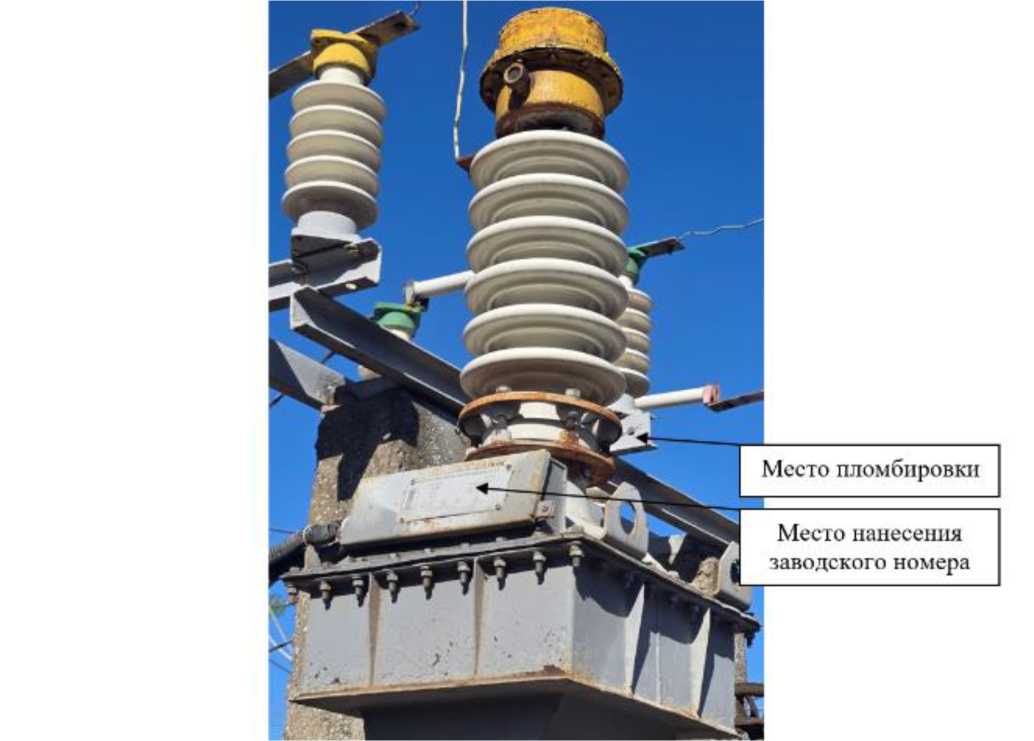

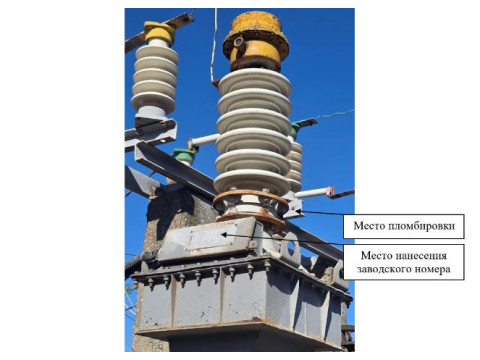

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и^ом, кВ |
35/\3 |
|
Номинальное напряжение и2ном, В основной вторичной обмотки дополнительной вторичной обмотки |
100/^3 100/3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности по ГОСТ 1983 основной вторичной обмотки дополнительной вторичной обмотки |
0,2; 0,5; 1,0 3Р |
|
Номинальная мощность, В^А основной вторичной обмотки дополнительной вторичной обмотки |
100;200; 300 800 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
ЗНОМП-35 У1 |
1 шт. |
|
Паспорт |
ЗНОМП-35 У1 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
