Трансформаторы напряжения GEF36 (ЗНОЛ35)
| Номер в ГРСИ РФ: | 97316-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "RITZ Instrument Transformers GmbH", Германия |
|
97316-25: Описание типа
2025-97316-25.pdf
|
Скачать | 123.5 КБ |
Трансформаторы напряжения GEF36 (ЗНОЛ35) (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97316-25 | |||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||
| Модель | GEF36 (ЗНОЛ35) | |||||||||||||||||||||
| Приказы |
№2851 от
24.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a188c8d6-ee86-ccdd-f6e2-401387ea0106 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
RITZ Instrument Transformers GmbH, ГЕРМАНИЯ, Bergener Ring 65/67, D-01458 Ottendorf-Okrilla
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 24.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
97316-25: Описание типа
2025-97316-25.pdf
|
Скачать | 123.5 КБ |
Описание типа
Назначение
Трансформаторы напряжения GEF36 (ЗНОЛ35) (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения - однофазные, заземляемые, электромагнитные, одноступенчатые, с литой изоляцией. Трансформаторы имеют измерительную и дополнительную обмотки, которые смонтированы на едином сердечнике. Трансформаторы напряжения выполнены в виде опорной конструкции и состоят из магнитопроводов и обмоток, выполненных в литом корпусе из компаунда на основе циклоалифатической смолы, обеспечивающим основную изоляцию и защиту обмоток от климатических и механических воздействий. Высоковольтный вывод «А» первичной обмотки расположен на верхней части корпуса трансформатора и выполнен в виде контакта под болт. Заземляемый вывод «X» первичной обмотки и выводы вторичных обмоток трансформаторов напряжения выполнены в виде винтов и расположены в контактной коробке, закрепленной на основании и закрываемой съемной защитной крышкой, пломбируемой от несанкционированного доступа. Провода, подключаемые к вторичным обмоткам, заводятся в контактную коробку через специальные кабельные вводы.
На трансформаторах имеется маркировочная табличка с техническими данными.
Рабочее положение трансформаторов напряжения в пространстве - вертикальное, выводами первичной обмотки вверх. Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения GEF36 (ЗНОЛ35) зав. № 13/30883353, 13/30883354, 13/30883355, 13/30883356, 13/30883357, 13/30883358.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом лазерной печати в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

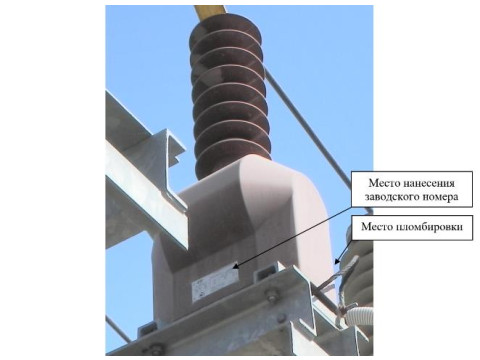

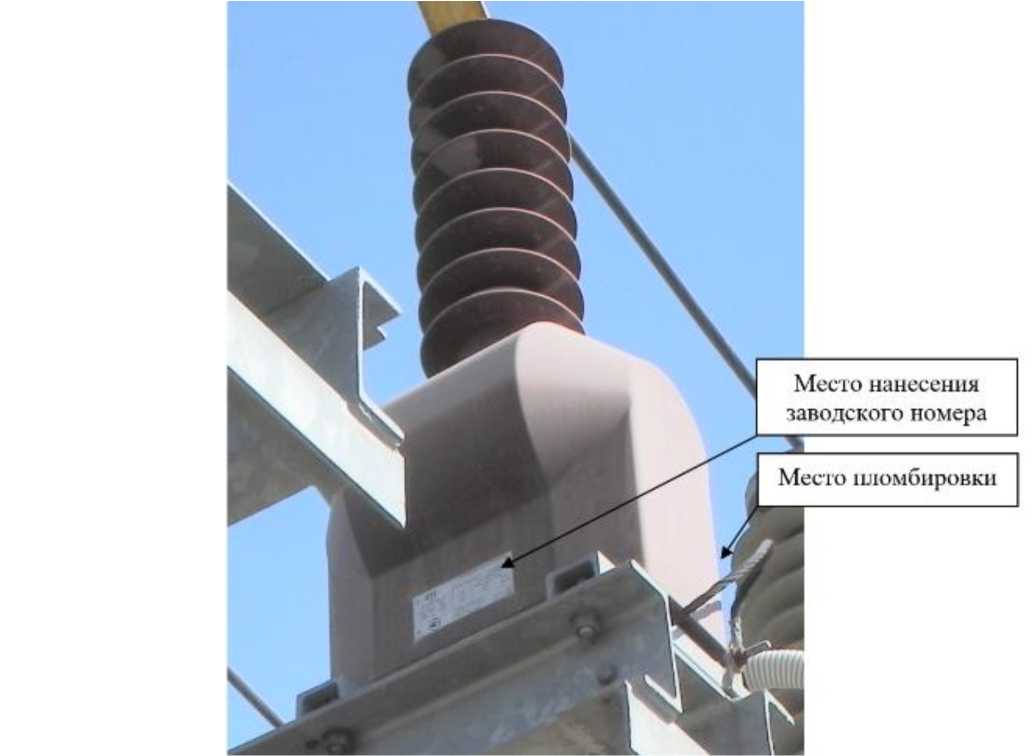

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и^ом, кВ |
35/\3 |
|
Номинальное напряжение U’2ном. В основной вторичной обмотки дополнительной вторичной обмотки |
100/^3 100/3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности по ГОСТ 1983 основной вторичной обмотки дополнительной вторичной обмотки |
0,5 6Р |
|
Номинальная мощность, В^А основной вторичной обмотки дополнительной вторичной обмотки |
100 100 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
GEF36 (ЗНОЛ35) |
1 шт. |
|
Паспорт |
GEF36 (ЗНОЛ35) |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
