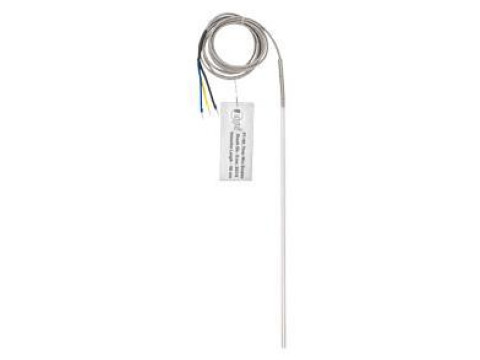

Термопреобразователи сопротивления S1
| Номер в ГРСИ РФ: | 97324-25 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | AUTOCONTROL PROCESS INSTRUMENTATION PVT LTD., ИНДИЯ |
Термопреобразователи сопротивления S1 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры монтажной части ТС.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97324-25 | ||||||||||||||||||
| Действует | по 24.12.2030 | ||||||||||||||||||
| Наименование | Термопреобразователи сопротивления | ||||||||||||||||||
| Модель | S1 | ||||||||||||||||||
| Модификации |
S1.01 S1.02 S1.03 S1.04 S1.05 |
||||||||||||||||||
| Приказы |
№2841 от
24.12.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2963bf94-54b5-2463-f6d1-06c793762059 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
AUTOCONTROL PROCESS INSTRUMENTATION PVT LTD., ИНДИЯ, Plot No – K-30/6/2, Ambernath Additional MIDC, Anand Nagar, Tal – Ambernath, Dist –Thane 421 506
Поверка
| Методика поверки / информация о поверке |
МП-553-2024 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления S1. Методика поверки
(с 24.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
97324-25: Описание типа
2025-97324-25.pdf
|
Скачать | 120.3 КБ | |
|
97324-25: Методика поверки
МП-553-2024
2025-mp97324-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Термопреобразователи сопротивления S1 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры монтажной части ТС.
Описание
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (далее по тексту - ЧЭ) от температуры.
Конструктивно термопреобразователи состоят из ЧЭ (пленочного или проволочного), изготовленного из платины и защитной арматуры. Защитная арматуры ТС может выполняется с различными видами технологических соединений и монтажных элементов, клеммной головки или без неё - с удлинительными проводами или разъемами различной конструкции. Головки в зависимости от исполнений изготавливаются из алюминиевого сплава или стали.
Для измерения температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды.
ЧЭ ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.
Схема соединения внутренний проводов может быть 2-х, 3-х или 4-х проводная.
ТС изготавливаются следующих моделей: S1.01, S1.02, S1.03, S1.04, S1.05, отличающихся по конструкции: различные способы присоединения (монтажа), различные варианты соединительной коробки. Термопреобразователи могут изготавливаться с различными длинами и диаметрами монтажной части, длиной соединительного кабеля, с разным материалом защитной арматуры, с разными монтажными элементами.
Нанесение знака поверка на средство измерения отсутствует.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, состоящий из букв латинского алфавита и арабских цифр, наносится методом лазерной гравировки на металлический шильдик или наклейку методом печати. Прикрепление к клеммной головке или к корпусу зависит от конструкции модели ТС.
Общий вид термопреобразователей сопротивления S1 с указанием места нанесения заводского номера представлен на рисунке 1.
Пломбирование ТС не предусмотрено.
S1.02
S1.03
S1.01
S1.04
S1.05

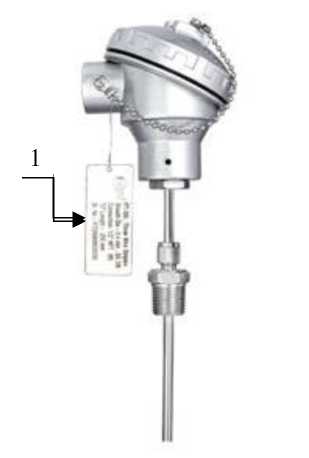

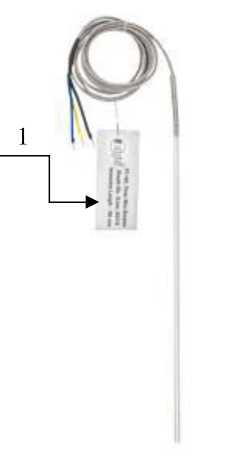

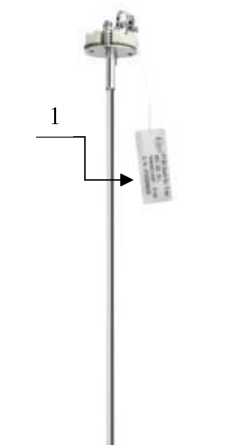

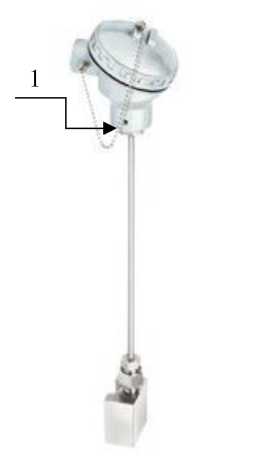

Рисунок 1 - Общий вид ТС (1 - место нанесения заводского номера)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
S1.01 |
S1.02 |
S1.03 |
S1.04 |
S1.05 | |
|
Диапазон измерений температуры1), °С - пленочный ЧЭ - проволочный ЧЭ |
от -50 до +500 от -196 до +400 | ||||
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
Pt100 | ||||
|
Температурный коэффициент а, °С-1 |
0,00385 | ||||
|
Класс допуска по ГОСТ 6651-2009 |
A / B | ||||
|
Допуск по ГОСТ 6651-2009, °С Для класса А Для класса B |
±(0,15+0,002#)) ±(0,3+0,005|t|2)) | ||||
|
Примечания: 1 Конкретный диапазон измерений указан в паспорте на изделие; 2 |t| - абсолютное значение температуры (без учета знака), °С | |||||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции при температуре от +15 °С до +25 °С и относительной влажности воздуха не выше 80 %, МОм (при 100 В), не менее |
100 |
|
Длина монтажной части ТС, мм |
от 60 до 6000 |
|
Диаметр монтажной части ТС, мм |
от 3 до 8 |
|
Масса, кг, не более |
1,1 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от -52 до +60 98 от 84,0 до 106,0 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
87600 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления S1 |
соответствии с заказом |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Описание и характеристики прибора» руководства по эксплуатации.
Нормативные документы
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия «Термопреобразователи сопротивления S1», фирмы
«AUTOCONTROL PROCESS INSTRUMENTATION PVT. LTD.», Индия.
