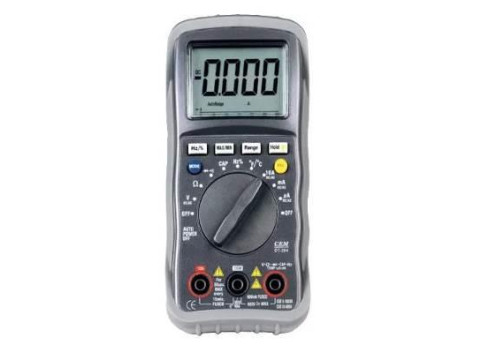

Мультиметры цифровые DТ
| Номер в ГРСИ РФ: | 97326-25 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | Фирма "Shenzhen Everbest Machinery Industry Co., Ltd.", Китай |
Мультиметры цифровые DT (далее - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты, электрических сигналов, эквивалентных значениям температуры от первичных преобразователей термоэлектрических по ГОСТ Р 8.585-2001 (термопар) типа К.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97326-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 24.12.2030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Мультиметры цифровые | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | DТ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
DT-202 DT-932N DT-960В DT-965 DT-965ВТ DT-987 DT-8908D DT-9519ВТ DT-9908 DT-9915 DT-9918Т DT-9919 DT-9926 DT-9928Т DT-9939 DT-9959 DT-9963 DT-9968ВТ DT-9969 DT-9979 DT-9987 DT-2008 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2841 от
24.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c4181f39-3d4c-f986-ae6f-358e4bc81d20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Shenzhen Everbest Machinery Industry Co., Ltd., КИТАЙ, 19th Building, 5th Region, Baiwangxin Industry Park, Baimang, Xili, Nanshan, Shenzhen, 518108
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0015-2025 Государственная система обеспечения единства измерений. Мультиметры цифровые DT. Методика поверки
(с 24.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
97326-25: Описание типа
2025-97326-25.pdf
|
Скачать | 1.2 MБ | |
|
97326-25: Методика поверки
РВНЕ.0015-2025
2025-mp97326-25.pdf
|
Скачать | 3.7 MБ |
Описание типа
Назначение
Мультиметры цифровые DT (далее - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты, электрических сигналов, эквивалентных значениям температуры от первичных преобразователей термоэлектрических по ГОСТ Р 8.585-2001 (термопар) типа К.
Описание
Принцип действия мультиметров основан на высокоскоростном преобразовании входного аналогового сигнала в цифровую форму с помощью аналого-цифрового преобразователя и последующем отображении результатов измерений на жидкокристаллическом дисплее (далее - ЖКИ).
Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с питанием от батареи электропитания. На лицевой панели мультиметров расположены ЖКИ, кнопки управления, функциональный переключатель, входные разъемы для подключения измерительных проводов. На тыльной панели мультиметров расположены: отсек для батареи электропитания и упор-подставка.
В зависимости от модификации мультиметры имеют функции контроля исправности диодов, проверки целостности электрических цепей и функции контроля температуры с применением термопары типа К по ГОСТ Р 8.585-2001.
Мультиметры выпускаются в двадцати двух модификациях: DT-202, DT-932N, DT-96OB, DT-965, DT-965BT, DT-987, DT-8908D, DT-9519BT, DT-9908, DT-9915, DT-9918T, DT-9919, DT-9926, DT-9928T, DT-9939, DT-9959, DT-9963, DT-9968BT, DT-9969, DT-9979, DT-9987, DT-2008, отличающихся внешним видом, метрологическими и техническими характеристиками.
Серийный номер наносится на маркировочную наклейку типографским способом в виде цифрового кода.

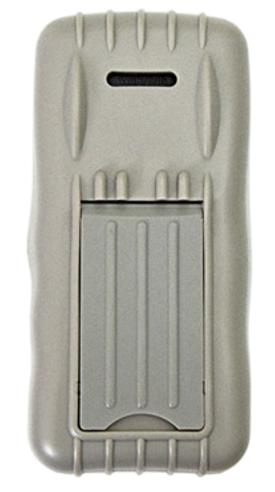

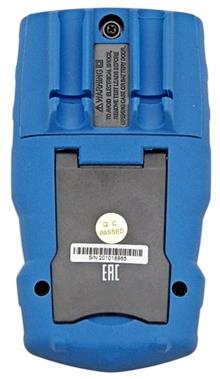

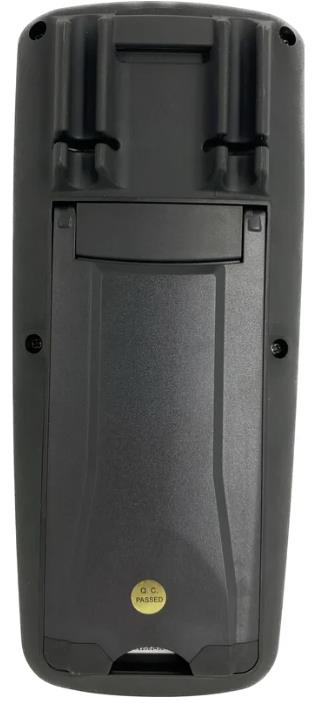

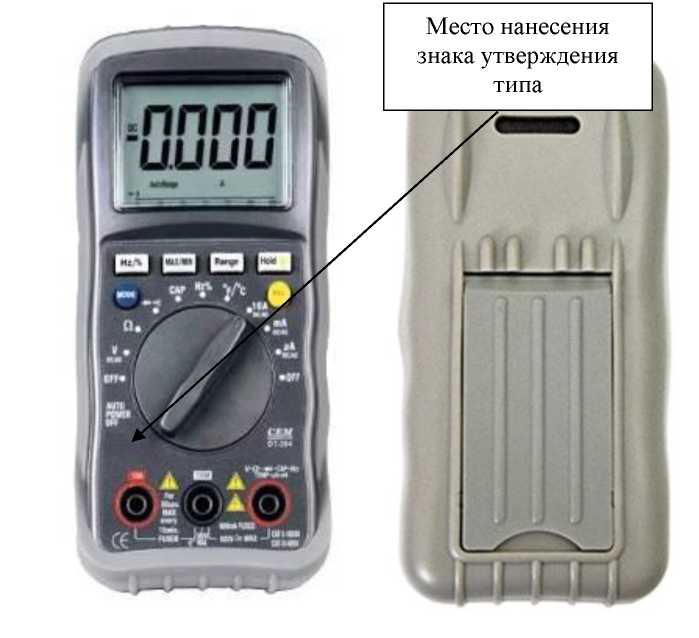

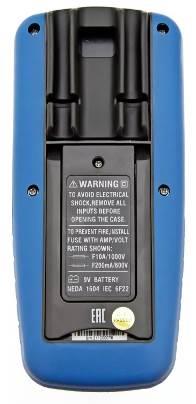

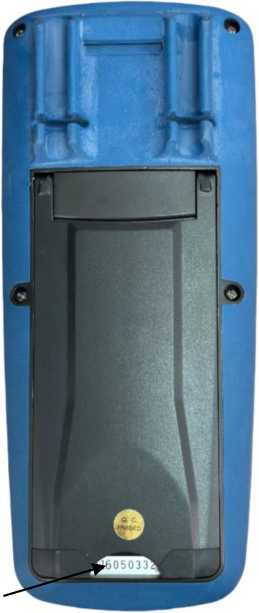

Общий вид мультиметров с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на мультиметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) мультиметров не предусмотрено.
Цветовая гамма корпуса мультиметров может быть изменена по решению изготовителя в одностороннем порядке.
вид спереди

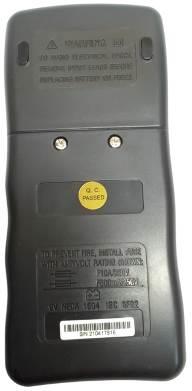

вид сзади

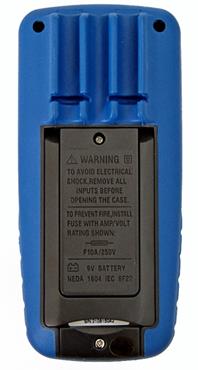

а) модификация DT-202
Место нанесения серийного номера
Место нанесения серийного номера
вид спереди
Место нанесения знака утверждения типа
вид сзади
Место нанесения знака утверждения типа

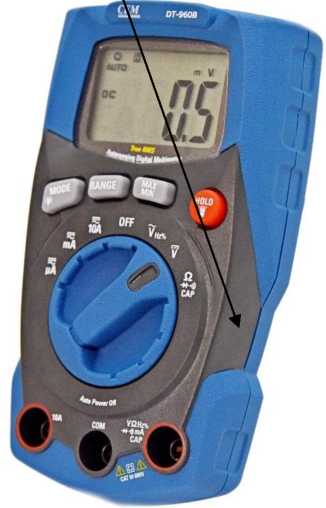

вид спереди
вид сбоку
Место нанесения серийного номера

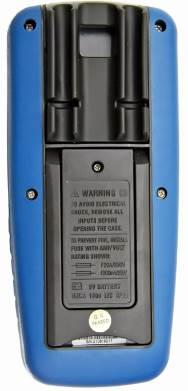

вид сзади

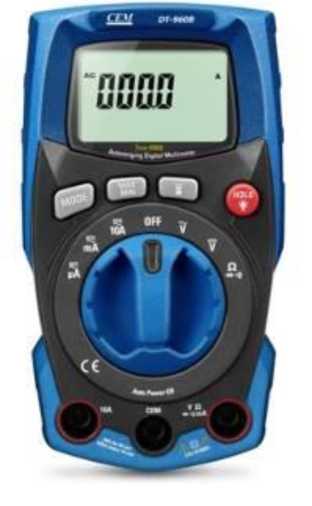

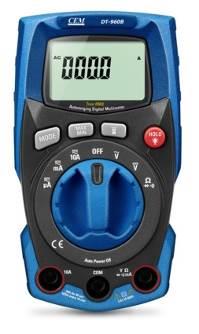

в) модификация DT-960B
pLUJUU
ДУТО
Место нанесения знака утверждения типа
Место нанесения серийного номера
вид сзади
вид спереди

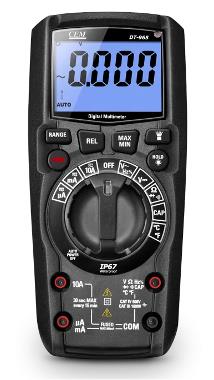

г) модификация DT-965
Место нанесения знака утверждения типа
Место нанесения серийного номера
вид спереди
вид сзади
г) модификация DT-965BT
00000000
Место нанесения знака утверждения типа
Место нанесения серийного номера
вид сзади
вид спереди
е) модификация DT-987
Место нанесения знака утверждения типа
Место нанесения серийного номера
вид спереди
вид сзади
ж) модификация DT-8908D
вид спереди
Место нанесения знака утверждения типа
Место нанесения серийного номера
вид сзади

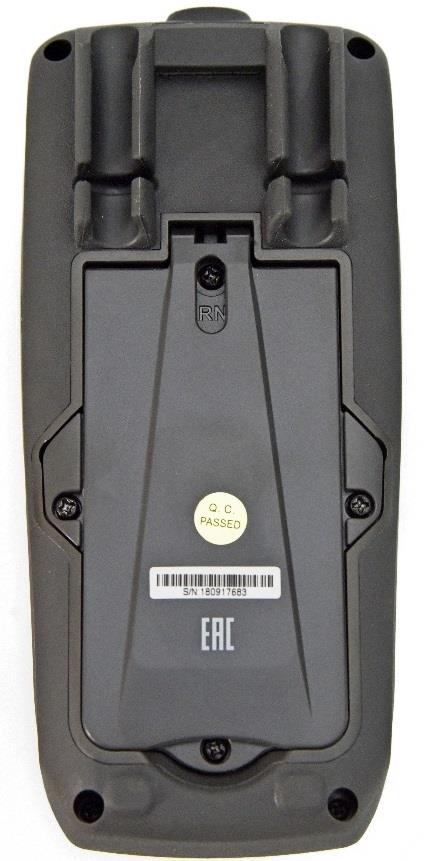

з) модификация DT-9519BT
Место нанесения знака утверждения типа
Место нанесения серийного номера
вид спереди
вид сзади

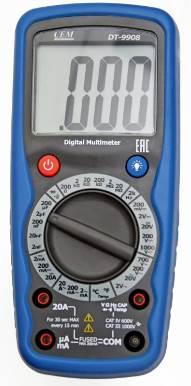

и) модификация DT-9908
Место нанесения знака утверждения типа
вид спереди
Место нанесения серийного номера
вид сзади
к) модификация DT-9915
вид спереди
Место нанесения серийного номера
Место нанесения знака утверждения типа
вид сзади

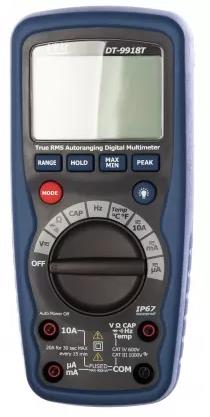

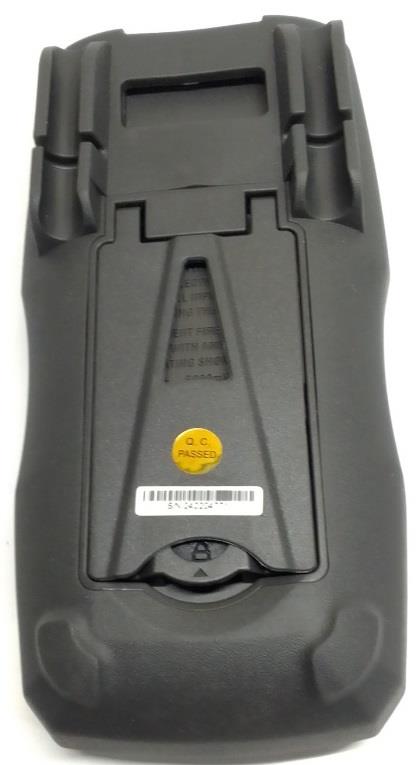

л) модификация DT-9918T
Место нанесения знака утверждения типа
Место нанесения серийного номера
вид спереди
вид сзади

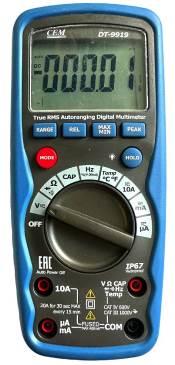

м) модификация DT-9919
Место нанесения знака утверждения типа
Место нанесения серийного номера
вид спереди
вид сзади
н) модификация DT-9926
MANU
UUL о

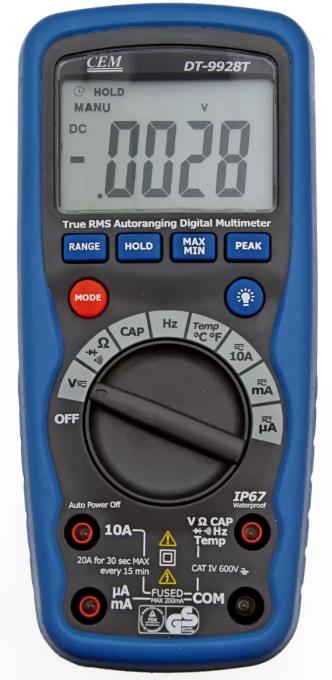

True RMS Autoranging Digital Multimeter
RANGE HOLO РЕЛХ
OFF
IP67
10A
VQCAP
. r
ZOAfcrXaacMAX И evaylSmin a «TN600V*.
I I
' PA J-FUSED-J-nM p) mA^-^"COM
Место нанесения знака утверждения типа
Место нанесения серийного номера
IV 1AHW
ины HM IK «F7J
тчадит afmbtul fust «пнлигтат ACTING SNCMIM:
----- F1W IJ00V
вид сзади
вид спереди
ГЦ Г пл UL J.UU
IP67
10А-
:COM
вид спереди
Место нанесения серийного номера
Место нанесения знака утверждения __ типа
вид сзади

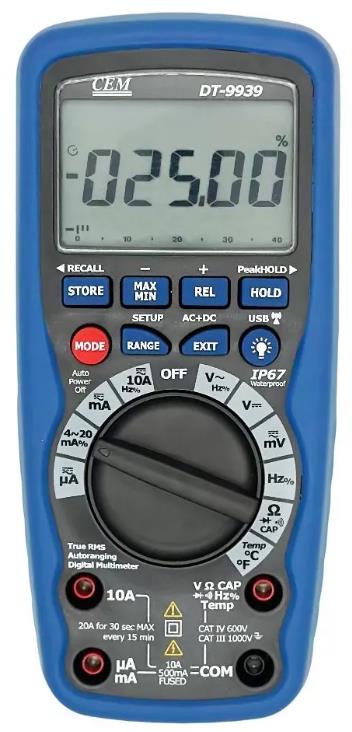

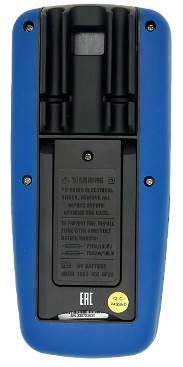

п) модификация DT-9939
Место нанесения серийного номера
вид спереди
вид сзади

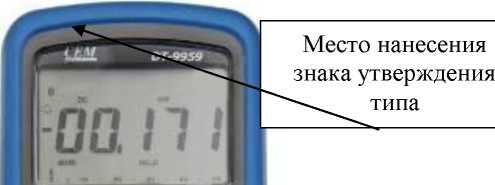

р) модификация DT-9959
Место нанесения серийного номера
вид спереди
Место нанесения знака утверждения типа
вид сзади

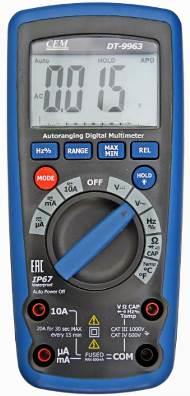

с) модификация DT-9963
вид спереди
Место нанесения
знака утверждения
Место нанесения серийного номера
вид сзади

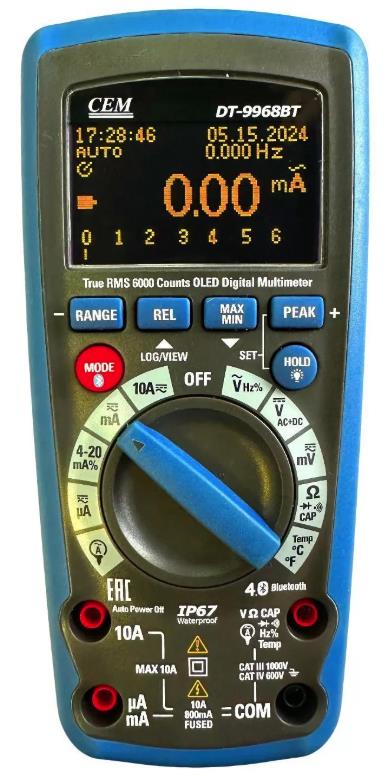

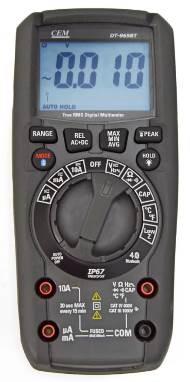

т) модификация DT-9968BT
Место нанесения серийного номера
вид спереди
Место нанесения знака утверждения типа
вид сзади
Место нанесения серийного номера
Место нанесения знака утверждения типа
вид спереди
у) модификация DT-9969
вид сзади

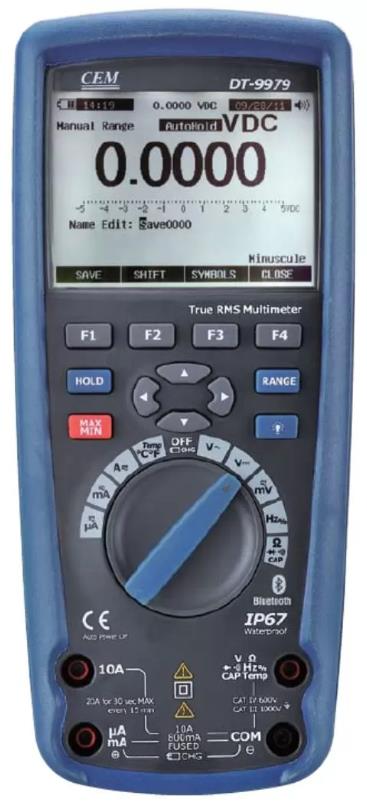

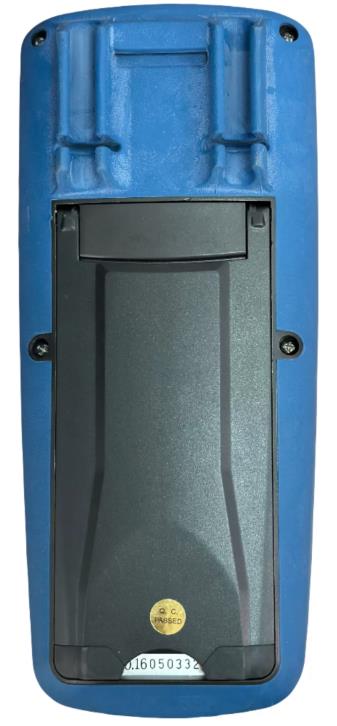

ф) модификация DT-9979
Место нанесения серийного номера
Место нанесения знака утверждения типа
вид спереди вид сзади
Место нанесения серийного номера
вид спереди
Место нанесения знака утверждения типа
вид сзади

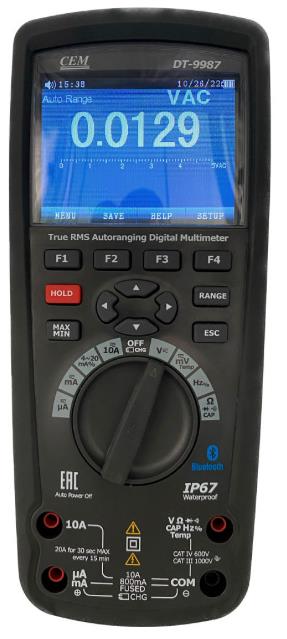

х) модификация DT-9987 ц) модификация DT-2008

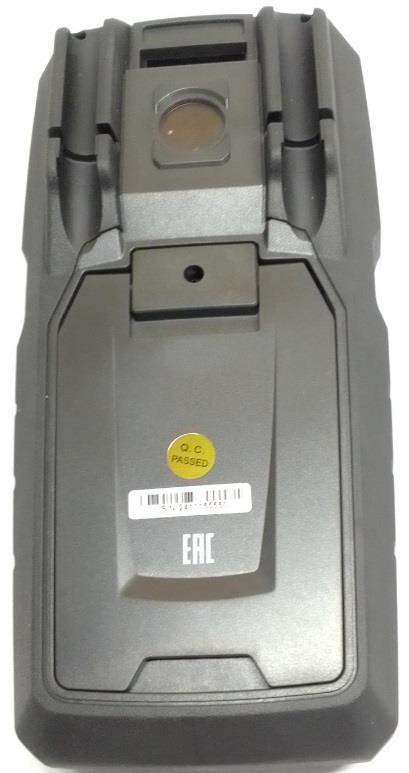

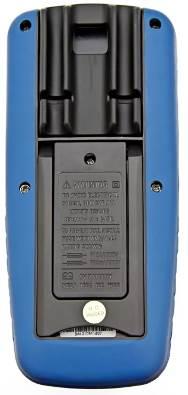

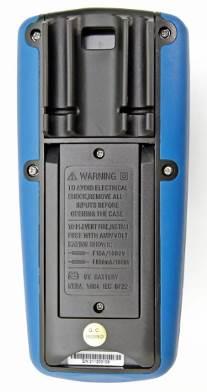

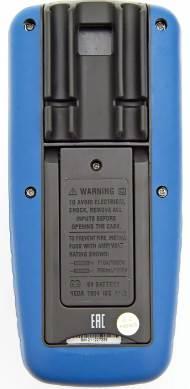

Рисунок 1 - Общий вид мультиметров с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) мультиметров состоит из встроенного ПО.
Конструкция мультиметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики мультиметров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО мультиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.06 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2.1 - Метрологические характеристики мультиметров при измерении напряжения постоянного тока
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ, В |
|
DT-9519BT |
600 мВ |
0,1 мВ |
± (0,005-0™ + 5 е.м.р.) |
|
6 В |
0,001 В | ||
|
60 В |
0,01 В | ||
|
600 В |
0,1 В |
± (0,0080™ + 5 е.м.р.) | |
|
1000 В |
1 В | ||
|
DT-987 |
600 мВ |
0,1 мВ |
± (0,0090™ + 5 е.м.р.) |
|
6 В |
0,001 В | ||
|
60 В |
0,01 В | ||
|
600 В |
0,1 В | ||
|
1000 В |
1 В |
± (0,0120™ + 5 е.м.р.) | |
|
DT-9926 |
600 мВ |
0,1 мВ |
± (0,00090™ + 2 е.м.р.) |
|
6 В |
0,001 В | ||
|
60 В |
0,01 В | ||
|
600 В |
0,1 В | ||
|
1000 В |
1 В |
± (0,00150™ + 2 е.м.р.) | |
|
DT-965 |
600 мВ |
0,1 мВ |
± (0,010™ + 8 е.м.р.) |
|
6 В |
0,001 В |
± (0,01-иизм + 3 е.м.р.) | |
|
60 В |
0,01 В | ||
|
600 В |
0,1 В | ||
|
1000 В |
1 В |
± (0,0120™ + 3 е.м.р.) | |
|
DT-9919 |
400 мВ |
0,01 мВ |
± (0,00060™ + 2 е.м.р.) |
|
4 В |
0,0001 В | ||
|
40 В |
0,001 В | ||
|
400 В |
0,01 В | ||
|
1000 В |
0,1 В |
± (0,0010™ + 5 е.м.р.) | |
|
DT-965BT |
600 мВ |
0,1 мВ |
± (0,0050™ + 8 е.м.р.) |
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ, В |
|
6 В |
0,001 В |
± (0,008-0™ + 5 е.м.р.) | |
|
60 В |
0,01 В | ||
|
600 В |
0,1 В | ||
|
1000 В |
1 В |
± (0,01-иизм + 3 е.м.р.) | |
|
DT-8908D |
600 мВ |
0,1 мВ |
± (0,0050™ + 8 е.м.р.) |
|
6 В |
0,001 В | ||
|
60 В |
0,01 В |
± (0,0070™ + 5 е.м.р.) | |
|
600 В |
0,1 В |
± (0,0070™ + 8 е.м.р.) | |
|
1000 В |
1 В | ||
|
DT-9915 |
400 мВ |
0,1 мВ |
± (0,0050™ + 2 е.м.р.) |
|
4 В |
0,001 В |
± (0,0120™ + 2 е.м.р.) | |
|
40 В |
0,01 В | ||
|
400 В |
0,1 В | ||
|
1000 В |
1 В |
± (0,0150™ + 2 е.м.р.) | |
|
DT-9928T |
110 мВ |
0,01 мВ |
± (0,0080™ + 10 е.м.р.) |
|
1,1 В |
0,0001 В |
± (0,0080™ + 6 е.м.р.) | |
|
11 В |
0,001 В | ||
|
110 В |
0,01 В | ||
|
600 В |
0,1 В |
± (0,0120™ + 5 е.м.р.) | |
|
DT-2008 |
200 мВ |
0,1 мВ |
± (0,0050™ + 2 е.м.р.) |
|
2 В |
0,001 В | ||
|
20 В |
0,01 В | ||
|
200 В |
0,1 В | ||
|
1000 В |
1 В |
± (0,0080™ + 2 е.м.р.) | |
|
DT-9908 |
200 мВ |
0,1 мВ |
± (0,0050™ + 2 е.м.р.) |
|
2 В |
0,001 В | ||
|
20 В |
0,01 В | ||
|
200 В |
0,1 В | ||
|
1000 В |
1 В |
± (0,0080™ + 2 е.м.р.) | |
|
DT-9918T |
400 мВ |
0,1 мВ |
± (0,0050™ + 2 е.м.р.) |
|
4 В |
0,001 В | ||
|
40 В |
0,01 В | ||
|
400 В |
0,1 В | ||
|
1000 В |
1 В |
± (0,0080™ + 2 е.м.р.) | |
|
DT-9969 |
50 мВ |
0,001 мВ |
± (0,00060™ + 9 е.м.р.) |
|
500 мВ |
0,01 мВ |
± (0,00060™ + 4 е.м.р.) | |
|
5 В |
0,0001 В | ||
|
50 В |
0,001 В | ||
|
500 В |
0,01 В | ||
|
1000 В |
0,1 В |
± (0,0010™ + 5 е.м.р.) | |
|
DT-9963 |
600 мВ |
0,1 мВ |
± (0,001-иизм + 2 е.м.р.) |
|
6 В |
0,001 В | ||
|
60 В |
0,01 В | ||
|
600 В |
0,1 В | ||
|
1000 В |
1 В |
± (0,0030™ + 2 е.м.р.) | |
|
DT-9979 |
50 мВ |
0,001 мВ |
± (0,0005-0™ + 20 е.м.р.) |
|
500 мВ |
0,01 мВ |
± (0,00025-0™ + 5 е.м.р.) | |
|
5 В |
0,0001 В |
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ, В |
|
50 В |
0,001 В | ||
|
500 В |
0,01 В |
± (0,0005-0™ + 5 е.м.р.) | |
|
1000 В |
0,1 В |
± (0,0010™ + 5 е.м.р.) | |
|
DT-9987 |
50 мВ |
0,001 мВ |
± (0,0005-0™ + 20 е.м.р.) |
|
500 мВ |
0,01 мВ |
± (0,00025-0™ + 5 е.м.р.) | |
|
5 В |
0,0001 В | ||
|
50 В |
0,001 В | ||
|
500 В |
0,01 В |
± (0,00050™ + 5 е.м.р.) | |
|
1000 В |
0,1 В |
± (0,0010™ + 5 е.м.р.) | |
|
DT-932N |
600 мВ |
0,1 мВ |
± (0,0050™ + 2 е.м.р.) |
|
6 В |
0,001 В |
± (0,0120™ + 2 е.м.р.) | |
|
60 В |
0,01 В | ||
|
600 В |
0,1 В | ||
|
1000 В |
1 В | ||
|
DT-960B |
400 мВ |
0,1 мВ |
± (0,01-иизм + 3 е.м.р.) |
|
4 В |
0,001 В | ||
|
40 В |
0,01 В | ||
|
400 В |
0,1 В | ||
|
600 В |
1 В | ||
|
DT-202 |
400 мВ |
0,1 мВ |
± (0,0050™ + 2 е.м.р.) |
|
4 В |
0,001 В |
± (0,0120™ + 2 е.м.р.) | |
|
40 В |
0,01 В | ||
|
400 В |
0,1 В | ||
|
1000 В |
1 В |
± (0,0150™ + 2 е.м.р.) | |
|
DT-9968BT |
60 мВ |
0,01 мВ |
± (0,0050™ + 5 е.м.р.) |
|
600 мВ |
0,1 мВ | ||
|
6 В |
0,001 В | ||
|
60 В |
0,01 В | ||
|
600 В |
0,1 В |
± (0,0080™ + 5 е.м.р.) | |
|
1000 В |
1 В | ||
|
DT-9939 |
400 мВ |
0,01 мВ |
± (0,00060™ + 4 е.м.р.) |
|
4 В |
0,0001 мВ | ||
|
40 В |
0,001 В | ||
|
400 В |
0,01 В | ||
|
1000 В |
0,1 В |
± (0,0010™ + 3 е.м.р.) | |
|
DT-9959 |
50 мВ |
0,001 мВ |
± (0,0005-0™ + 20 е.м.р.) |
|
500 мВ |
0,01 мВ |
± (0,00025-0™ + 3 е.м.р.) | |
|
5 В |
0,0001 В | ||
|
50 В |
0,001 В | ||
|
500 В |
0,01 В |
± (0,00030™ + 3 е.м.р.) | |
|
1000 В |
0,1 В |
Примечание - UU3m - измеренное значение напряжения постоянного тока, мВ, В.
Таблица 2.2 - Метрологические характеристики мультиметров при измерении напряжения переменного тока
|
Модификация |
Пределы измерений |
Диапазон частот |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, мВ, В |
|
DT-9519BT |
600 мВ |
от 50 до 60 Гц включ. |
0,1 мВ |
± (0,01-иизм + 5 е.м.р.) |
|
6 В |
0,001 В | |||
|
60 В |
0,01 В | |||
|
600 В |
0,1 В | |||
|
1000 В |
1 В | |||
|
600 мВ |
св. 60 до 1000 Гц включ. |
0,1 мВ |
± (0,03/Лизм + 5 е.м.р.) | |
|
6 В |
0,001 В | |||
|
60 В |
0,01 В | |||
|
600 В |
0,1 В | |||
|
1000 В |
1 В | |||
|
DT-987 |
600 мВ |
от 50 до 1000 Гц включ. |
0,1 мВ |
± (0,01/Лизм + 5 е.м.р.) |
|
6 В |
0,001 В | |||
|
60 В |
0,01 В | |||
|
600 В |
0,1 В | |||
|
1000 В |
1 В | |||
|
600 мВ |
св. 1000 до 5000 Гц включ. |
0,1 мВ |
± (0,03/Лизм + 5 е.м.р.) | |
|
6 В |
0,001 В | |||
|
60 В |
0,01 В | |||
|
600 В |
0,1 В | |||
|
DT-9926 |
6 В |
от 40 до 50 Гц включ. |
0,001 В |
± (0,02-изм + 3 е.м.р.) |
|
60 В |
0,01 В | |||
|
600 В |
0,1 В | |||
|
1000 В |
1 В |
± (0,025-изм + 3 е.м.р.) | ||
|
6 В |
св. 50 до 60 Гц включ. |
0,001 В |
± (0,01-изм + 3 е.м.р.) | |
|
60 В |
0,01 В | |||
|
600 В |
0,1 В | |||
|
1000 В |
1 В |
± (0,012-изм + 3 е.м.р.) | ||
|
6 В |
св. 60 до 1000 Гц включ. |
0,001 В |
± (0,02-изм + 3 е.м.р.) | |
|
60 В |
0,01 В | |||
|
600 В |
0,1 В | |||
|
1000 В |
1 В |
± (0,025-изм + 3 е.м.р.) | ||
|
DT-965 |
6 В |
от 50 до 400 Гц |
0,001 В |
± (0,01/Лизм + 5 е.м.р.) |
|
60 В |
0,01 В |
± (0,012-изм + 5 е.м.р.) | ||
|
600 В |
0,1 В | |||
|
1000 В |
1 В |
± (0,015-изм + 5 е.м.р.) | ||
|
DT-9919 |
400 мВ |
от 50 до 1000 Гц |
0,1 мВ |
± (0,01-иизм + 5 е.м.р.) |
|
4 В |
0,001 В |
± (0,01-иизм + 3 е.м.р.) | ||
|
40 В |
0,01 В | |||
|
400 В |
0,1 В | |||
|
1000 В |
1 В | |||
|
DT-965BT |
6 В |
от 50 до 1000 Гц |
0,001 В |
± (0,01-иизм + 5 е.м.р.) |
|
60 В |
0,01 В |
|
Модификация |
Пределы измерений |
Диапазон частот |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, мВ, В |
|
600 В |
0,1 В | |||
|
1000 В |
1 В |
± (0,012-иизм + 5 е.м.р.) | ||
|
DT-8908D |
6 В |
от 45 до 1000 Гц |
0,001 В |
± (0,012-иизм + 5 е.м.р.) |
|
60 В |
0,01 В | |||
|
600 В |
0,1 В | |||
|
1000 В |
1 В | |||
|
DT-9915 |
400 мВ |
от 50 до 400 Гц |
0,1 мВ |
± (0,015^изм + 70 е.м.р.) |
|
4 В |
0,001 В |
± (0,012-иизм + 3 е.м.р.) | ||
|
40 В |
0,01 В |
± (0,015-иизм + 3 е.м.р.) | ||
|
400 В |
0,1 В | |||
|
1000 В |
1 В |
± (0,02-иизм + 4 е.м.р.) | ||
|
DT-9928T |
110 мВ |
от 50 до 60 Гц |
0,01 мВ |
± (0,018^иизм + 10 е.м.р.) |
|
1,1 В |
0,0001 В |
± (0,015^иизм + 10 е.м.р.) | ||
|
11 В |
0,001 В | |||
|
110 В |
0,01 В | |||
|
600 В |
0,1 В |
± (0,02^изм + 10 е.м.р.) | ||
|
DT-2008 |
2 В |
от 50 до 400 Гц |
0,001 В |
± (0,01-иизм + 3 е.м.р.) |
|
20 В |
0,01 В | |||
|
200 В |
0,1 В | |||
|
700 В |
1 В |
± (0,012-иизм + 5 е.м.р.) | ||
|
DT-9908 |
2 В |
от 50 до 400 Гц |
0,001 В |
± (0,01-иизм + 3 е.м.р.) |
|
20 В |
0,01 В | |||
|
200 В |
0,1 В | |||
|
700 В |
1 В |
± (0,012-иизм + 5 е.м.р.) | ||
|
DT-9918T |
400 мВ |
от 50 до 60 Гц |
0,1 мВ |
± (0,008-иЮм + 3 е.м.р.) |
|
4 В |
0,001 В | |||
|
40 В |
0,01 В | |||
|
400 В |
0,1 В | |||
|
1000 В |
1 В |
± (0,012-иизм + 5 е.м.р.) | ||
|
DT-9969 |
50 мВ |
от 50 до 1000 Гц |
0,001 мВ |
± (0,01-иизм + 9 е.м.р.) |
|
500 мВ |
0,01 мВ | |||
|
5 В |
0,0001 В | |||
|
50 В |
0,001 В | |||
|
500 В |
0,01 В | |||
|
1000 В |
0,1 В | |||
|
DT-9963 |
6 В |
от 50 до 400 Гц |
0,001 |
± (0,008-иЮм + 4 е.м.р.) |
|
60 В |
0,01 В | |||
|
600 В |
0,1 В | |||
|
1000 В |
1 В |
± (0,012-иизм + 4 е.м.р.) | ||
|
DT-9979 |
50 мВ |
от 50 до 60 Гц включ. |
0,001 мВ |
± (0,003-иизм + 25 е.м.р.) |
|
500 мВ |
0,01 мВ | |||
|
5 В |
0,0001 В | |||
|
50 В |
0,001 В | |||
|
500 В |
0,01 В |
|
Модификация |
Пределы измерений |
Диапазон частот |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, мВ, В |
|
1000 В |
0,1 В | |||
|
50 мВ |
св. 60 до 1000 Гц включ. |
0,001 мВ |
± (0,005-0™ + 25 е.м.р.) | |
|
500 мВ |
0,01 мВ | |||
|
5 В |
0,0001 В | |||
|
50 В |
0,001 В | |||
|
500 В |
0,01 В | |||
|
1000 В |
0,1 В | |||
|
50 мВ |
св. 1000 до 10000 Гц включ. |
0,001 мВ |
± (0,030™ + 25 е.м.р.) | |
|
500 мВ |
0,01 мВ | |||
|
5 В |
0,0001 В | |||
|
50 В |
0,001 В | |||
|
500 В |
0,01 В | |||
|
1000 В |
0,1 В | |||
|
DT-9987 |
50 мВ |
от 50 до 60 Гц включ. |
0,001 мВ |
± (0,003-0™ + 25 е.м.р.) |
|
500 мВ |
0,01 мВ | |||
|
5 В |
0,0001 В | |||
|
50 В |
0,001 В | |||
|
500 В |
0,01 В | |||
|
1000 В |
0,1 В | |||
|
50 мВ |
св. 60 до 1000 Гц включ. |
0,001 мВ |
± (0,010™ + 25 е.м.р.) | |
|
500 мВ |
0,01 мВ | |||
|
5 В |
0,0001 В | |||
|
50 В |
0,001 В | |||
|
500 В |
0,01 В |
± (0,0150™ + 25 е.м.р.) | ||
|
1000 В |
0,1 В | |||
|
50 мВ |
св. 1000 до 5000 Гц включ. |
0,001 мВ |
± (0,030™ + 25 е.м.р.) | |
|
500 мВ |
0,01 мВ | |||
|
5 В |
0,0001 В | |||
|
50 В |
0,001 В | |||
|
500 В |
0,01 В |
± (0,0350™ + 25 е.м.р.) | ||
|
50 мВ |
св. 5000 до 100000 Гц включ. |
0,001 мВ |
± (0,065-0™ + 2 мВ) | |
|
500 мВ |
0,01 мВ | |||
|
5 В |
0,0001 В |
± (0,0650™ + 0,02 В) | ||
|
50 В |
0,001 В |
± (0,0650зм + 0,3 В) | ||
|
DT-932N |
6 В |
от 50 до 60 Гц |
0,001 В |
± (0,0150™ + 10 е.м.р.) |
|
60 В |
0,01 В | |||
|
600 В |
0,1 В | |||
|
1000 В |
1 В |
± (0,020™ + 10 е.м.р.) | ||
|
DT-960B |
4 В |
от 50 до 60 Гц |
0,001 В |
± (0,01-иизм + 3 е.м.р.) |
|
40 В |
0,01 В | |||
|
400 В |
0,1 В | |||
|
600 В |
1 В | |||
|
DT-202 |
400 мВ |
от 50 до 400 Гц |
0,1 мВ |
± (0,0150™ + 30 е.м.р.) |
|
4 В |
0,001 В |
± (0,0120™ + 3 е.м.р.) |
|
Модификация |
Пределы измерений |
Диапазон частот |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, мВ, В |
|
40 В |
0,01 В |
± (0,015-иизм + 3 е.м.р.) | ||
|
400 В |
0,1 В | |||
|
1000 В |
1 В |
± (0,02-изм + 4 е.м.р.) | ||
|
DT-9968BT |
60 мВ |
от 50 до 60 Гц включ. |
0,01 мВ |
± (0,01-иизм + 5 е.м.р.) |
|
600 мВ |
0,1 мВ | |||
|
6 В |
0,001 В | |||
|
60 В |
0,01 В | |||
|
600 В |
0,1 В | |||
|
1000 В |
1 В | |||
|
60 мВ |
св. 60 до 1000 Гц включ. |
0,01 мВ |
± (0,03/Лизм + 5 е.м.р.) | |
|
600 мВ |
0,1 мВ | |||
|
6 В |
0,001 В | |||
|
60 В |
0,01 В | |||
|
600 В |
0,1 В | |||
|
1000 В |
1 В | |||
|
DT-9939 |
400 мВ |
от 50 до 1000 Гц |
0,01 мВ |
± (0,01-иизм + 40 е.м.р.) |
|
4 В |
0,0001 мВ |
± (0,01-иизм + 30 е.м.р.) | ||
|
40 В |
0,001 В | |||
|
400 В |
0,01 В | |||
|
1000 В |
0,1 В | |||
|
DT-9959 |
50 мВ |
от 45 до 1000 Гц включ. |
0,001 мВ |
± (0,005^иизм+ 30 е.м.р.) |
|
500 мВ |
0,01 мВ | |||
|
5 В |
0,0001 В | |||
|
50 В |
0,001 В | |||
|
500 В |
0,01 В |
± (0,008^иизм+ 30 е.м.р.) | ||
|
1000 В |
0,1 В |
Примечание - UU3m - измеренное значение напряжения переменного тока, мВ, В.
Таблица 2.3 - Метрологические характеристики мультиметров при измерении силы постоянного тока
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мкА, мА, А |
|
DT-9519ET |
600 мкА |
0,1 мкА |
± (0,01-!изм + 5 е.м.р.) |
|
6000 мкА |
1 мкА | ||
|
60 мА |
0,01 мА | ||
|
600 мА |
0,1 мА |
± (0,01-!изм + 8 е.м.р.) | |
|
10 А |
0,01 А |
± (0,015-1изм + 8 е.м.р.) | |
|
DT-987 |
600 мкА |
0,1 мкА |
± (0,015-1изм + 5 е.м.р.) |
|
6000 мкА |
1 мкА | ||
|
60 мА |
0,01 мА | ||
|
600 мА |
0,1 мА |
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мкА, мА, А |
|
10 А |
0,01 А | ||
|
DT-9926 |
600 мкА |
0,1 мкА |
± (0,01-!изм + 3 е.м.р.) |
|
6000 мкА |
1 мкА | ||
|
60 мА |
0,01 мА | ||
|
600 мА |
0,1 мА | ||
|
6 А |
0,001 А |
± (0,015<1изм + 3 е.м.р.) | |
|
10 А |
0,01 А | ||
|
DT-965 |
600 мкА |
0,1 мкА |
± (0,01-!ИЗм + 3 е.м.р.) |
|
6000 мкА |
1 мкА | ||
|
60 мА |
0,01 мА | ||
|
600 мА |
0,1 мА | ||
|
10 А |
0,01 А |
± (0,015<1изм + 3 е.м.р.) | |
|
DT-9919 |
400 мкА |
0,01 мкА |
± (0,01-!ИЗм + 3 е.м.р.) |
|
4000 мкА |
0,1 мкА | ||
|
40 мА |
0,001 мА | ||
|
400 мА |
0,01 мА | ||
|
10 А |
0,001 А | ||
|
DT-965BT |
600 мкА |
0,1 мкА |
± (0,01-!ИЗм + 3 е.м.р.) |
|
6000 мкА |
1 мкА | ||
|
60 мА |
0,01 мА | ||
|
600 мА |
0,1 мА | ||
|
10 А |
0,01 А |
± (0,015-1изм + 3 е.м.р.) | |
|
DT-8908D |
60 мкА |
0,01 мкА |
± (0,01-!изм + 5 е.м.р.) |
|
60 мА |
0,01 мА | ||
|
600 мА |
0,1 мА |
± (0,012<1изм + 8 е.м.р.) | |
|
20 А |
0,01 А |
± (0,02<1изм + 10 е.м.р.) | |
|
DT-9915 |
400 мкА |
0,1 мкА |
± (0,01-!ИЗм + 3 е.м.р.) |
|
4000 мкА |
1 мкА |
± (0,015<1изм + 3 е.м.р.) | |
|
40 мА |
0,01 мА | ||
|
400 мА |
0,1 мА | ||
|
10 А |
0,01 А |
± (0,025-1изм + 5 е.м.р.) | |
|
DT-9928T |
110 мкА |
0,01 мкА |
± (0,015<1изм + 5 е.м.р.) |
|
1100 мкА |
0,1 мкА | ||
|
11 мА |
0,001 мА |
± (0,015-!ИЗм + 10 е.м.р.) | |
|
110 мА |
0,01 мА | ||
|
10 А |
0,001 А |
± (0,025<1изм + 10 е.м.р.) | |
|
DT-2008 |
2 мА |
0,001 А |
± (0,01-!ИЗм + 3 е.м.р.) |
|
20 мА |
0,01 мА |
± (0,015<1изм + 3 е.м.р.) | |
|
200 мА |
0,1 мА | ||
|
20 А |
0,01 А |
± (0,025<1изм + 10 е.м.р.) | |
|
DT-9908 |
2 мА |
0,001 мА |
± (0,0Ыизм + 3 е.м.р.) |
|
200 мА |
0,1 мА |
± (0,015<1изм + 3 е.м.р.) | |
|
20 А |
0,01 А |
± (0,025<1изм + 10 е.м.р.) | |
|
DT-9918T |
400 мкА |
0,1 мкА |
± (0,012<1изм + 3 е.м.р.) |
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мкА, мА, А |
|
4000 мкА |
1 мкА | ||
|
40 мА |
0,01 мА | ||
|
400 мА |
0,1 мА | ||
|
10 А |
0,01 А |
± (0,025-1изм + 3 е.м.р.) | |
|
DT-9969 |
500 мкА |
0,01 мкА |
± (0,01-!изм + 3 е.м.р.) |
|
5000 мкА |
0,1 мкА | ||
|
50 мА |
0,001 мА | ||
|
500 мА |
0,01 мА | ||
|
10 А |
0,001 А | ||
|
DT-9963 |
600 мкА |
0,1 мкА |
± (0,01-!ИЗм + 3 е.м.р.) |
|
6000 мкА |
1 мкА | ||
|
60 мА |
0,01 мА | ||
|
600 мА |
0,1 мА |
± (0,012<1изм + 3 е.м.р.) | |
|
10 А |
0,01 А |
± (0,02-!ИЗм + 3 е.м.р.) | |
|
DT-9979 |
500 мкА |
0,01 мкА |
± (0,001-!ИЗм + 20 е.м.р.) |
|
5000 мкА |
0,1 мкА | ||
|
5 мА |
0,001 мА | ||
|
500 мА |
0,01 мА |
± (0,0015<1изм + 20 е.м.р.) | |
|
10 А |
0,001 А |
± (0,003<1изм + 20 е.м.р.) | |
|
DT-9987 |
500 мкА |
0,01 мкА |
± (0,001-!ИЗм + 20 е.м.р.) |
|
5000 мкА |
0,1 мкА | ||
|
50 мА |
0,001 мА | ||
|
500 мА |
0,01 мА |
± (0,0015<1изм + 20 е.м.р.) | |
|
10 А |
0,001 А |
± (0,003<1изм + 20 е.м.р.) | |
|
DT-932N |
6 А |
0,001 А |
± (0,025-1^+5 е.м.р.) |
|
10 А |
0,01 А | ||
|
DT-960B |
400 мкА |
0,1 мкА |
± (0,01-!ИЗм + 3 е.м.р.) |
|
4000 мкА |
1 мкА | ||
|
40 мА |
0,01 мА | ||
|
400 мА |
0,1 мА | ||
|
4 А |
0,001 А |
± (0,012<1изм + 3 е.м.р.) | |
|
10 А |
0,01 А | ||
|
DT-202 |
400 мкА |
0,1 мкА |
± (0,01-!ИЗм + 3 е.м.р.) |
|
4000 мкА |
1 мкА |
± (0,015<1изм + 3 е.м.р.) | |
|
40 мА |
0,01 мА | ||
|
400 мА |
0,1 мА | ||
|
10 А |
0,01 А |
± (0,025<1изм + 5 е.м.р.) | |
|
DT-9968BT |
600 мкА |
0,1 мкА |
± (0,01-!изм + 5 е.м.р.) |
|
6000 мкА |
1 мкА | ||
|
60 мА |
0,01 мА | ||
|
600 мА |
0,1 мА |
± (0,01-!ИЗм + 8 е.м.р.) | |
|
6 А |
0,001 А |
± (0,015<1изм + 8 е.м.р.) | |
|
10 А |
0,01 А | ||
|
DT-9939 |
400 мкА |
0,01 мкА |
± (0,01-!ИЗм + 3 е.м.р.) |
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мкА, мА, А |
|
4000 мкА |
0,1 мкА | ||
|
40 мА |
0,001 мА | ||
|
400 мА |
0,01 мА | ||
|
10 А |
0,001 А | ||
|
DT-9959 |
500 мкА |
0,01 мкА |
± (0,001-!изм + 20 е.м.р.) |
|
5000 мкА |
0,1 мкА |
± (0,001<1изм + 5 е.м.р.) | |
|
50 мА |
0,001 мА |
± (0,001-!ИЗм + 20 е.м.р.) | |
|
500 мА |
0,01 мА |
± (0,002-1изм + 5 е.м.р.) | |
|
10 А |
0,001 А |
± (0,003<1изм + 10 е.м.р.) |
Примечание - 1изм - измеренное значение силы постоянного тока, мкА, мА, А.
Таблица 2.4 - Метрологические характеристики мультиметров при измерении силы переменного тока
|
Модификация |
Пределы измерений |
Диапазон частот |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, мкА, мА, А |
|
DT-9519BT |
600 мкА |
от 50 до 1000 Гц |
0,1 мкА |
± (0,012-!ИЗм + 5 е.м.р.) |
|
6000 мкА |
1 мкА | |||
|
60 мА |
0,01 мА | |||
|
600 мА |
0,1 мА | |||
|
10 А |
0,01 А |
± (0,015-!ИЗм + 8 е.м.р.) | ||
|
DT-987 |
600 мА |
от 50 до 1000 Гц включ. |
0,1 мкА |
± (0,025-!изм + 5 е.м.р.) |
|
6000 мА |
1 мкА | |||
|
60 мА |
0,01 мА | |||
|
600 мА |
0,1 мА | |||
|
10 А |
0,01 А | |||
|
600 мА |
св. 1000 до 5000 Гц включ. |
0,1 мкА |
± (0,035-!изм + 5 е.м.р.) | |
|
6000 мА |
1 мкА | |||
|
60 мА |
0,01 мА | |||
|
600 мА |
0,1 мА | |||
|
DT-9926 |
600 мкА |
от 40 до 1000 Гц |
0,1 мкА |
± (0,015-!ИЗм + 3 е.м.р.) |
|
6000 мкА |
1 мкА | |||
|
60 мА |
0,01 мА | |||
|
600 мА |
0,1 мА | |||
|
6 А |
0,001 А |
± (0,02<1изм + 3 е.м.р.) | ||
|
10 А |
0,01 А | |||
|
DT-965 |
600 мкА |
от 50 до 400 Гц |
0,1 мкА |
± (0,015-!ИЗм + 4 е.м.р.) |
|
6000 мкА |
1 мкА | |||
|
60 мА |
0,01 мА | |||
|
600 мА |
0,1 мА | |||
|
10 А |
0,01 А |
± (0,02<1изм + 5 е.м.р.) |
|
Модификация |
Пределы измерений |
Диапазон частот |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, мкА, мА, А |
|
DT-9919 |
400 мкА |
от 50 до 1000 Гц |
0,1 мкА |
± (0,015-!изм + 3 е.м.р.) |
|
4000 мкА |
1 мкА | |||
|
40 мА |
0,01 мА | |||
|
400 мА |
0,1 мА | |||
|
10 А |
0,01 А | |||
|
DT-965BT |
600 мкА |
от 50 до 400 Гц |
0,1 мкА |
± (0,01<1изм + 3 е.м.р.) |
|
6000 мкА |
1 мкА | |||
|
60 мА |
0,01 мА | |||
|
600 мА |
0,1 мА | |||
|
10 А |
0,01 А |
± (0,02<1изм + 8 е.м.р.) | ||
|
DT-8908D |
60 мА |
от 45 до 1000 Гц |
0,01 мА |
± (0,01-1изм + 5 е.м.р.) |
|
600 мА |
0,1 мА |
± (0,012-!ИЗм + 8 е.м.р.) | ||
|
20 А |
0,01 А |
± (0,02-!ИЗм + 10 е.м.р.) | ||
|
DT-9915 |
400 мкА |
от 50 до 400 Гц |
0,1 мкА |
± (0,015-!изм + 5 е.м.р.) |
|
4000 мкА |
1 мкА |
± (0,018-!ИЗм + 5 е.м.р.) | ||
|
40 мА |
0,01 мА | |||
|
400 мА |
0,1 мА | |||
|
10 А |
0,01 А |
± (0,03-1изм + 7 е.м.р.) | ||
|
DT-9928T |
110 мкА |
от 50 до 60 Гц |
0,01 мкА |
± (0,018-!ИЗм + 8 е.м.р.) |
|
1100 мкА |
0,1 мкА | |||
|
11 мА |
0,001 мА |
± (0,02-!ИЗм + 10 е.м.р.) | ||
|
110 мА |
0,01 мА | |||
|
10 А |
0,001 А |
± (0,03<1изм + 8 е.м.р.) | ||
|
DT-2008 |
2 мА |
от 50 до 400 Гц |
0,001 мА |
± (0,012-!ИЗм+ 3 е.м.р.) |
|
200 мА |
0,1 мА |
± (0,02<1изм+ 3 е.м.р.) | ||
|
20 А |
0,01 А |
± (0,03<[изм + 10 е.м.р.) | ||
|
DT-9908 |
2 мА |
от 50 до 400 Гц |
0,001 мА |
± (0,012-!ИЗм + 3 е.м.р.) |
|
200 мА |
0,1 мА |
± (0,02<1изм + 3 е.м.р.) | ||
|
20 А |
0,01 А |
± (0,03-!ИЗм + 10 е.м.р.) | ||
|
DT-9918T |
400 мкА |
от 50 до 60 Гц |
0,1 мкА |
± (0,015-!ИЗм + 5 е.м.р.) |
|
4000 мкА |
1 мкА | |||
|
40 мА |
0,01 мА | |||
|
400 мА |
0,1 мА | |||
|
10 А |
0,01 А |
± (0,03<1изм + 5 е.м.р.) | ||
|
DT-9969 |
500 мкА |
от 50 до 1000 Гц |
0,01 мкА |
± (0,015-!ИЗм + 9 е.м.р.) |
|
5000 мкА |
0,1 мкА | |||
|
50 мА |
0,001 мА | |||
|
500 мА |
0,01 мА | |||
|
10 А |
0,001 А | |||
|
DT-9963 |
600 мкА |
от 50 до 400 Гц |
0,1 мкА |
± (0,01<1изм + 3 е.м.р.) |
|
6000 мкА |
1 мкА | |||
|
60 мА |
0,01 мА | |||
|
600 мА |
0,1 мА |
± (0,012-!ИЗм + 3 е.м.р.) |
|
Модификация |
Пределы измерений |
Диапазон частот |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, мкА, мА, А |
|
10 А |
0,01 А |
± (0,02-1изм + 3 е.м.р.) | ||
|
DT-9979 |
500 мкА |
от 50 до 60 Гц включ. |
0,01 мкА |
± (0,006<1изм + 25 е.м.р.) |
|
5000 мкА |
0,1 мкА | |||
|
5 мА |
0,001 мА | |||
|
500 мА |
0,01 мА | |||
|
10 А |
0,001 А | |||
|
500 мкА |
св. 60 до 1000 Гц включ. |
0,01 мкА |
± (0,015<1изм + 25 е.м.р.) | |
|
5000 мкА |
0,1 мкА | |||
|
5 мА |
0,001 мА | |||
|
500 мА |
0,01 мА | |||
|
10 А |
0,001 А | |||
|
500 мкА |
св. 1000 до 10000 Гц включ. |
0,01 мкА |
± (0,03-!ИЗм + 25 е.м.р.) | |
|
5000 мкА |
0,1 мкА | |||
|
5 мА |
0,001 мА | |||
|
500 мА |
0,01 мА | |||
|
10 А |
0,001 А | |||
|
DT-9987 |
500 мкА |
от 50 до 60 Гц включ. |
0,01 мкА |
± (0,006<1изм + 25 е.м.р.) |
|
5000 мкА |
0,1 мкА | |||
|
50 мА |
0,001 мА | |||
|
500 мА |
0,01 мА | |||
|
10 А |
0,001 А | |||
|
500 мкА |
св. 60 до 1000 Гц включ. |
0,01 мкА |
± (0,015<1изм + 25 е.м.р.) | |
|
5000 мкА |
0,1 мкА | |||
|
50 мА |
0,001 мА | |||
|
500 мА |
0,01 мА | |||
|
10 А |
0,001 А | |||
|
500 мкА |
св. 1000 до 5000 Гц включ. |
0,01 мкА |
± (0,03-!ИЗм + 25 е.м.р.) | |
|
5000 мкА |
0,1 мкА | |||
|
50 мА |
0,001 мА | |||
|
500 мА |
0,01 мА | |||
|
10 А |
0,001 А | |||
|
500 мкА |
св. 5000 до 10000 Гц включ. |
0,01 мкА |
± (0,06-!ИЗм + 25 е.м.р.) | |
|
5000 мкА |
0,1 мкА | |||
|
50 мА |
0,001 мА | |||
|
500 мА |
0,01 мА | |||
|
10 А |
0,001 А | |||
|
DT-932N |
6 А |
от 50 до 60 Гц |
0,001 А |
± (0,03<1изм + 5 е.м.р.) |
|
10 А |
0,01 А | |||
|
DT-960B |
400 мкА |
от 50 до 60 Гц |
0,1 мкА |
± (0,012-!ИЗм + 3 е.м.р.) |
|
4000 мкА |
1 мкА | |||
|
40 мА |
0,01 мА | |||
|
400 мА |
0,1 мА | |||
|
4 А |
0,001 А |
± (0,018<!изм + 5 е.м.р.) |
|
Модификация |
Пределы измерений |
Диапазон частот |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, мкА, мА, А |
|
10 А |
0,01 А | |||
|
DT-202 |
400 мкА |
от 50 до 400 Гц |
0,1 мкА |
± (0,015-!изм + 5 е.м.р.) |
|
4000 мкА |
1 мкА |
± (0,018-!ИЗм + 5 е.м.р.) | ||
|
40 мА |
0,01 мА | |||
|
400 мА |
0,1 мА | |||
|
10 А |
0,01 мА |
± (0,03-1изм + 7 е.м.р.) | ||
|
DT-9968BT |
600 мкА |
от 50 до 1000 Гц |
0,1 мкА |
± (0,012-!ИЗм + 5 е.м.р.) |
|
6000 мкА |
1 мкА | |||
|
60 мА |
0,01 мА | |||
|
600 мА |
0,1 мА | |||
|
6 А |
0,001 А |
± (0,015-!ИЗм + 8 е.м.р.) | ||
|
10 А |
0,01 А | |||
|
DT-9939 |
400 мкА |
от 50 до 1000 Гц |
0,01 мкА |
± (0,01<1изм + 3 е.м.р.) |
|
4000 мкА |
0,1 мкА | |||
|
40 мА |
0,001 мА | |||
|
400 мА |
0,01 мА | |||
|
10 А |
0,001 А | |||
|
DT-9959 |
500 мкА |
от 45 до 1000 Гц включ. |
0,01 мкА |
± (0,006-0™ + 30 е.м.р.) |
|
5000 мкА |
0,1 мкА | |||
|
50 мА |
0,001 мА | |||
|
500 мА |
0,01 мА | |||
|
10 А |
0,001 А |
± (0,010™ + 30 е.м.р.) | ||
|
500 мкА |
св. 1000 до 10000 Гц включ. |
0,01 мкА |
± (0,010™ + 30 е.м.р.) | |
|
5000 мкА |
0,1 мкА | |||
|
50 мА |
0,001 мА | |||
|
500 мА |
0,01 мА |
± (0,0120™ + 30 е.м.р.) | ||
|
10 А |
0,001 А |
± (0,0150™ + 30 е.м.р.) |
Примечание - 1изм - измеренное значение силы переменного тока, мкА, мА, А.
Таблица 2.5 - Метрологические характеристики мультиметров при измерении сопротивления постоянному току
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом, кОм, МОм |
|
DT-9519BT |
600 Ом |
0,1 Ом |
± (0,012-Кизм + 10 е.м.р.) |
|
6 кОм |
0,001 кОм |
± (0,012-Rh™ + 5 е.м.р.) | |
|
60 кОм |
0,01 кОм | ||
|
600 кОм |
0,1 кОм |
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом, кОм, МОм |
|
6 МОм |
0,001 МОм | ||
|
60 МОм |
0,01 МОм |
± (0,025-КИзм + 10 е.м.р.) | |
|
DT-987 |
600 Ом |
0,1 Ом |
± (0,02-ЯИзм + 9 е.м.р.) |
|
6 кОм |
0,001 кОм |
± (0,012*изм + 5 е.м.р.) | |
|
60 кОм |
0,01 кОм | ||
|
600 кОм |
0,1 кОм | ||
|
6 МОм |
0,01 МОм |
± (0,02<Иизм + 10 е.м.р.) | |
|
60 МОм |
0,01 МОм | ||
|
DT-9926 |
600 Ом |
0,1 Ом |
± (0,003^Иизм + 4 е.м.р.) |
|
6 кОм |
0,001 кОм | ||
|
60 кОм |
0,01 кОм | ||
|
600 кОм |
0,1 кОм | ||
|
6 МОм |
0,001 МОм | ||
|
60 МОм |
0,01 МОм |
± (0,005<Иизм + 20 е.м.р.) | |
|
DT-965 |
600 Ом |
0,1 Ом |
± (0,015^Иизм + 5 е.м.р.) |
|
6 кОм |
0,001 кОм | ||
|
60 кОм |
0,01 кОм | ||
|
600 кОм |
0,1 кОм | ||
|
6 МОм |
0,001 МОм | ||
|
60 МОм |
0,01 МОм |
± (0,02<Иизм + 10 е.м.р.) | |
|
DT-9919 |
400 Ом |
0,01 Ом |
± (0,003^Иизм + 9 е.м.р.) |
|
4 кОм |
0,0001 кОм |
± (0,003^Иизм + 4 е.м.р.) | |
|
40 кОм |
0,001 кОм | ||
|
400 кОм |
0,01 кОм | ||
|
4 МОм |
0,001 МОм | ||
|
40 МОм |
0,001 МОм |
± (0,02<Иизм + 10 е.м.р.) | |
|
DT-965BT |
600 Ом |
0,1 Ом |
± (0,015^Иизм + 5 е.м.р.) |
|
6 кОм |
0,001 кОм | ||
|
60 кОм |
0,01 кОм | ||
|
600 кОм |
0,1 кОм | ||
|
6 МОм |
0,001 МОм | ||
|
60 МОм |
0,01 МОм | ||
|
DT-8908D |
600 Ом |
0,1 Ом |
± (0,01-Кизм + 5 е.м.р.) |
|
6 кОм |
0,001 кОм |
± (0,015^Иизм + 5 е.м.р.) | |
|
60 кОм |
0,01 кОм | ||
|
600 кОм |
0,1 кОм | ||
|
6 МОм |
0,001 МОм |
± (0,025<Иизм + 8 е.м.р.) | |
|
60 МОм |
0,01 МОм | ||
|
DT-9915 |
400 Ом |
0,1 Ом |
± (0,012^Иизм + 4 е.м.р.) |
|
4 кОм |
0,001 кОм |
± (0,01-Кизм + 2 е.м.р.) | |
|
40 кОм |
0,01 кОм |
± (0,012<Иизм + 2 е.м.р.) | |
|
400 кОм |
0,1 кОм | ||
|
4 МОм |
0,001 МОм |
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом, кОм, МОм |
|
40 МОм |
0,01 МОм |
± (0,02-КИзм + 3 е.м.р.) | |
|
DT-9928T |
110 Ом |
0,01 Ом |
± (0,012^изм + 0,5 е.м.р.) |
|
1,1 кОм |
0,0001 кОм |
± (0,012-Кизм + 10 е.м.р.) | |
|
11 кОм |
0,001 кОм |
± (0,012^Иизм + 5 е.м.р.) | |
|
110 кОм |
0,01 кОм | ||
|
1,1 МОм |
0,0001 МОм | ||
|
11 МОм |
0,001 МОм |
± (0,025^Иизм + 5 е.м.р.) | |
|
40 МОм |
0,1 МОм | ||
|
DT-2008 |
200 Ом |
0,1 Ом |
± (0,01-Кизм + 4 е.м.р.) |
|
2 кОм |
0,001 кОм |
± (0,01-Кизм + 2 е.м.р.) | |
|
20 кОм |
0,01 кОм |
± (0,012<Иизм + 2 е.м.р.) | |
|
200 кОм |
0,1 кОм | ||
|
2 МОм |
0,001 МОм | ||
|
20 МОм |
0,01 МОм |
± (0,02-Кизм + 5 е.м.р.) | |
|
DT-9908 |
200 Ом |
0,1 Ом |
± (0,01-Кизм + 4 е.м.р.) |
|
2 кОм |
0,001 кОм |
± (0,01-Кизм + 2 е.м.р.) | |
|
20 кОм |
0,01 кОм |
± (0,012<Иизм + 2 е.м.р.) | |
|
200 кОм |
0,1 кОм | ||
|
2 МОм |
0,001 МОм | ||
|
20 МОм |
0,01 МОм |
± (0,02-Кизм + 5 е.м.р.) | |
|
DT-9918T |
400 Ом |
0,1 Ом |
± (0,008<Иизм + 5 е.м.р.) |
|
4 кОм |
0,001 кОм |
± (0,008<Иизм + 2 е.м.р.) | |
|
40 кОм |
0,01 кОм | ||
|
400 кОм |
0,1 кОм | ||
|
4 МОм |
0,001 МОм |
± (0,025<Иизм + 2 е.м.р.) | |
|
40 МОм |
0,01 МОм | ||
|
DT-9969 |
50 Ом |
0,001 Ом |
± (0,003^Иизм + 9 е.м.р.) |
|
500 Ом |
0,01 Ом | ||
|
5 кОм |
0,0001 кОм |
± (0,003^Иизм + 4 е.м.р.) | |
|
50 кОм |
0,001 кОм | ||
|
500 кОм |
0,01 кОм | ||
|
5 МОм |
0,0001 МОм | ||
|
50 МОм |
0,001 МОм |
± (0,02<Иизм + 10 е.м.р.) | |
|
DT-9963 |
600 Ом |
0,1 Ом |
± (0,005^Иизм + 4 е.м.р.) |
|
6 кОм |
0,001 кОм |
± (0,005<Иизм + 2 е.м.р.) | |
|
60 кОм |
0,01 кОм | ||
|
600 кОм |
0,1 кОм | ||
|
6 МОм |
0,001 МОм |
± (0,015^Иизм + 8 е.м.р.) | |
|
60 МОм |
0,01 МОм | ||
|
DT-9979 |
50 Ом |
0,001 Ом |
± (0,005<Иизм + 20 е.м.р.) |
|
500 Ом |
0,01 Ом |
± (0,0005<Иизм + 10 е.м.р.) | |
|
5 кОм |
0,0001 кОм | ||
|
50 кОм |
0,001 кОм |
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом, кОм, МОм |
|
500 кОм |
0,01 кОм |
± (0,001<Иизм + 10 е.м.р.) | |
|
5 МОм |
0,0001 МОм |
± (0,002-Кизм + 20 е.м.р.) | |
|
50 МОм |
0,001 МОм |
± (0,02<Иизм + 20 е.м.р.) | |
|
DT-9987 |
50 Ом |
0,001 Ом |
± (0,005-RB3MM + 20 е.м.р.) |
|
500 Ом |
0,01 Ом |
± (0,0005<Иизм + 10 е.м.р.) | |
|
5 кОм |
0,0001 кОм | ||
|
50 кОм |
0,001 кОм | ||
|
500 кОм |
0,01 кОм |
± (0,001<Иизм + 10 е.м.р.) | |
|
5 МОм |
0,0001 МОм |
± (0,002<Иизм + 20 е.м.р.) | |
|
50 МОм |
0,001 МОм |
± (0,02<Иизм + 20 е.м.р.) | |
|
DT-932N |
600 Ом |
0,1 Ом |
± (0,012^Иизм + 4 е.м.р.) |
|
6 кОм |
0,001 кОм |
± (0,001<Иизм + 2 е.м.р.) | |
|
60 кОм |
0,01 кОм |
± (0,012<Иизм + 2 е.м.р.) | |
|
600 кОм |
0,1 кОм | ||
|
6 МОм |
0,001 МОм |
± (0,02-Кизм + 2 е.м.р.) | |
|
60 МОм |
0,01 МОм |
± (0,05^Иизм + 10 е.м.р.) | |
|
DT-960B |
400 Ом |
0,1 Ом |
± (0,015^Иизм + 5 е.м.р.) |
|
4 кОм |
0,001 кОм | ||
|
40 кОм |
0,01 кОм | ||
|
400 кОм |
0,1 кОм | ||
|
4 МОм |
0,001 МОм | ||
|
40 МОм |
0,01 МОм |
± (0,025<Иизм + 20 е.м.р.) | |
|
DT-202 |
400 Ом |
0,1 Ом |
± (0,012^Иизм + 4 е.м.р.) |
|
4 кОм |
0,001 кОм |
± (0,01-Кизм + 2 е.м.р.) | |
|
40 кОм |
0,01 кОм |
± (0,012<Иизм + 2 е.м.р.) | |
|
400 кОм |
0,1 кОм | ||
|
4 МОм |
0,001 МОм | ||
|
40 МОм |
0,01 МОм |
± (0,02-Кизм + 3 е.м.р.) | |
|
DT-9968BT |
600 Ом |
0,1 Ом |
± (0,012<Иизм + 10 е.м.р.) |
|
6 кОм |
0,001 кОм |
± (0,012^Иизм + 5 е.м.р.) | |
|
60 кОм |
0,01 кОм | ||
|
600 кОм |
0,1 кОм | ||
|
6 МОм |
0,001 МОм | ||
|
60 МОм |
0,01 МОм |
± (0,025<Иизм + 10 е.м.р.) | |
|
DT-9939 |
400 Ом |
0,01 Ом |
± (0,003^Иизм + 9 е.м.р.) |
|
4 кОм |
0,0001 кОм |
± (0,003^Иизм + 4 е.м.р.) | |
|
40 кОм |
0,001 кОм | ||
|
400 кОм |
0,01 кОм | ||
|
4 МОм |
0,001 МОм | ||
|
40 МОм |
0,001 МОм |
± (0,02<Иизм + 10 е.м.р.) | |
|
DT-9959 |
50 Ом |
0,001 Ом |
± (0,05<Иизм + 20 е.м.р.) |
|
500 Ом |
0,01 Ом |
± (0,008-Кизм + 10 е.м.р.) | |
|
5 кОм |
0,0001 кОм |
± (0,0008-Кизм + 3 е.м.р.) |
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом, кОм, МОм |
|
50 кОм |
0,001 кОм | ||
|
500 кОм |
0,01 кОм |
± (0,008^изм+ 3 е.м.р.) | |
|
5 МОм |
0,0001 МОм |
± (0,002<Иизм + 10 е.м.р.) | |
|
50 МОм |
0,001 МОм |
± (0,02<Иизм + 20 е.м.р.) | |
|
Примечание - Яизм - измеренное значение сопротивления постоянному току, Ом, кОм, МОм. | |||
Таблица 2.6 - Метрологические характеристики мультиметров при измерении частоты
|
Модификация |
Пределы измерений, поддиапазоны измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений частоты, Гц, кГц, МГц |
|
DT-9519BT |
от 0,000 до 6,099 Гц |
0,001 Гц |
± (0,01-Гизм + 5 е.м.р.) |
|
от 7,00 до 60,99 Гц |
0,01 Гц | ||
|
от 61,0 до 609,9 Гц |
0,1 Гц | ||
|
от 0,700 до 6,099 кГц |
0,001 кГц | ||
|
от 6,10 до 60,99 кГц |
0,01 кГц | ||
|
от 61,0 до 609,9 кГц |
0,1 кГц | ||
|
от 0,610 до 6,099 МГц |
0,001 МГц | ||
|
от 6,10 до 10,00 МГц |
0,01 МГц | ||
|
DT-987 |
60 Гц |
0,01 Гц |
± (0,01-ГИЗм + 2 е.м.р.) |
|
600 Гц |
0,1 Гц | ||
|
6 кГц |
0,001 кГц | ||
|
60 кГц |
0,01 кГц | ||
|
600 кГц |
0,1 кГц | ||
|
6 МГц |
0,001 МГц | ||
|
10 МГц |
0,01 МГц | ||
|
DT-9926 |
9,999 Гц |
0,001 Гц |
± (0,001-ГИЗм + 2 е.м.р.) |
|
99,99 Гц |
0,01 Гц | ||
|
999,9 Гц |
0,1 Гц | ||
|
9,999 кГц |
0,001 кГц | ||
|
99,99 кГц |
0,01 кГц | ||
|
999,9 кГц |
0,1 кГц | ||
|
9,999 МГц |
0,001 МГц | ||
|
DT-965 |
9,999 Гц |
0,001 Гц |
± (0,01-Гизм + 5 е.м.р.) |
|
99,99 Гц |
0,01 Гц | ||
|
999,9 Гц |
0,1 Гц | ||
|
9,999 кГц |
0,001 кГц | ||
|
DT-9919 |
40 Гц |
0,001 Гц |
± (0,001-ГИЗм + 1 е.м.р.) |
|
400 Гц |
0,01 Гц | ||
|
4 кГц |
0,0001 кГц | ||
|
40 кГц |
0,001 кГц | ||
|
400 кГц |
0,01 кГц | ||
|
4 МГц |
0,0001 МГц |
|
Модификация |
Пределы измерений, поддиапазоны измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений частоты, Гц, кГц, МГц |
|
40 МГц |
0,001 МГц | ||
|
DT-965BT |
от 0,000 до 5,999 Гц |
0,001 Гц |
± (0,01-Гизм + 5 е.м.р.) |
|
от 6,00 до 59,99 Гц |
0,01 Гц | ||
|
от 60,0 до 599,9 Гц |
0,1 Гц | ||
|
от 0,600 до 5,999 кГц |
0,001 кГц | ||
|
от 6,00 до 9,99 кГц |
0,01 кГц | ||
|
DT-8908D |
9,999 Гц |
0,001 Гц |
± (0,012-ГИЗм + 5 е.м.р.) |
|
99,99 Гц |
0,01 Гц | ||
|
999,9 Гц |
0,1 Гц | ||
|
9,999 кГц |
0,001 кГц | ||
|
99,99 кГц |
0,01 кГц | ||
|
999,9 кГц |
0,1 кГц | ||
|
9,999 МГц |
0,001 МГц | ||
|
DT-9915 |
9,999 Гц |
0,001 Гц |
± (0,015-Гизм + 5 е.м.р.) |
|
99,99 Гц |
0,01 Гц | ||
|
999,9 Гц |
0,1 Гц |
± (0,012-ГИЗм + 3 е.м.р.) | |
|
9,999 кГц |
0,001 кГц | ||
|
99,99 кГц |
0,01 кГц | ||
|
999,9 кГц |
0,1 кГц | ||
|
9,999 МГц |
0,001 МГц |
± (0,015-Гизм + 4 е.м.р.) | |
|
DT-9928T |
1100 Гц |
1 Гц |
± (0,015-Гизм + 5 е.м.р.) |
|
11 кГц |
0,001 кГц |
± (0,012-ГИЗм + 5 е.м.р.) | |
|
110 кГц |
0,01 кГц | ||
|
1,1 МГц |
0,0001 МГц | ||
|
11 МГц |
0,001 МГц |
± (0,015-ГИЗм + 8 е.м.р.) | |
|
80 МГц |
0,01 МГц | ||
|
DT-2008 |
20 кГц |
0,01 кГц |
± (0,015-ГИЗм + 15 е.м.р.) |
|
DT-9908 |
2000 Гц |
1 Гц |
± (0,015-£изм + 5 е.м.р.) |
|
DT-9918T |
4 кГц |
0,001 кГц |
± (0,012-£ИЗм + 3 е.м.р.) |
|
40 кГц |
0,01 кГц | ||
|
400 кГц |
0,1 кГц | ||
|
3 МГц |
0,001 МГц |
± (0,015Гизм+ 4 е.м.р.) | |
|
10 МГц |
0,01 МГц | ||
|
DT-9969 |
50 Гц |
0,001 Гц |
± (0,001-£ИЗм + 1 е.м.р.) |
|
500 Гц |
0,01 Гц | ||
|
5 кГц |
0,0001 кГц | ||
|
50 кГц |
0,001 кГц | ||
|
500 кГц |
0,01 кГц | ||
|
5 МГц |
0,0001 МГц | ||
|
15 МГц |
0,001 МГц | ||
|
DT-9963 |
9,999 Гц |
0,001 Гц |
± (0,012-£ИЗм + 3 е.м.р.) |
|
99,99 Гц |
0,01 Гц | ||
|
999,9 Гц |
0,1 Гц | ||
|
9,999 кГц |
0,001 кГц | ||
|
99,99 кГц |
0,01 кГц |
|
Модификация |
Пределы измерений, поддиапазоны измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений частоты, Гц, кГц, МГц |
|
999,9 кГц |
0,1 кГц | ||
|
9,999 МГц |
0,001 МГц |
± (0,015-£изм + 4 е.м.р.) | |
|
DT-9979 |
50 Гц |
0,001 Гц |
± (0,001-£ИЗм + 10 е.м.р.) |
|
500 Гц |
0,01 Гц | ||
|
5 кГц |
0,0001 кГц | ||
|
50 кГц |
0,001 кГц | ||
|
500 кГц |
0,01 кГц | ||
|
5 МГц |
0,0001 МГц | ||
|
DT-9987 |
50 Гц |
0,001 Гц |
± (0,001-£ИЗм + 10 е.м.р.) |
|
500 Гц |
0,01 Гц | ||
|
5 кГц |
0,0001 кГц | ||
|
50 кГц |
0,001 кГц | ||
|
500 кГц |
0,01 кГц | ||
|
5 МГц |
0,0001 МГц | ||
|
DT-932N |
9,999 Гц |
0,001 Гц |
± (0,015-£изм + 5 е.м.р.) |
|
99,99 Гц |
0,01 Гц | ||
|
999,9 Гц |
0,1 Гц |
± (0,012-£ИЗм + 3 е.м.р.) | |
|
9,999 кГц |
0,001 кГц | ||
|
99,99 кГц |
0,01 кГц | ||
|
999,9 кГц |
0,1 кГц | ||
|
10,000 МГц |
0,001 МГц |
± (0,015-£ИЗм + 4 е.м.р.) | |
|
DT-960B |
от 10 до 100 Гц включ. |
0,01 Гц |
± 0,012^изм |
|
св. 100 до 1000 Гц включ. |
0,1 Гц | ||
|
св. 1 до 10 кГц включ. |
0,001 кГц | ||
|
DT-202 |
9,999 Гц |
0,001 Гц |
± (0,015-£изм + 5 е.м.р.) |
|
99,99 Гц |
0,01 Гц | ||
|
999,9 Гц |
0,1 Гц |
± (0,012-£ИЗм + 3 е.м.р.) | |
|
9,999 кГц |
0,001 кГц | ||
|
99,99 кГц |
0,01 кГц | ||
|
999,9 кГц |
0,1 кГц | ||
|
9,999 МГц |
0,001 МГц |
± (0,015-£изм + 4 е.м.р.) | |
|
DT-9939 |
40 Гц |
0,001 Гц |
± (0,001-£ИЗм + 1 е.м.р.) |
|
400 Гц |
0,01 Гц | ||
|
4 кГц |
0,0001 кГц | ||
|
40 кГц |
0,001 кГц | ||
|
400 кГц |
0,01 кГц | ||
|
4 МГц |
0,0001 МГц | ||
|
40 МГц |
0,001 МГц | ||
|
DT-9959 |
50 Гц |
0,001 Гц |
± (0,0002Гизм + 3 е.м.р.) |
|
500 Гц |
0,01 Гц | ||
|
5 кГц |
0,0001 кГц | ||
|
50 кГц |
0,001 кГц | ||
|
500 кГц |
0,01 кГц | ||
|
5 МГц |
0,0001 МГц | ||
|
Примечание -/изм - измеренное значение частоты, Гц, кГц, МГц. | |||
Таблица 2.7 - Метрологические характеристики мультиметров при измерении электрической емкости
|
Модификация |
Пределы измерений, поддиапазоны измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений электрической емкости, нФ, мкФ, мФ |
|
DT-9519BT |
999,9 нФ |
0,1 нФ |
± (0,012^Сизм + 8 е.м.р.) |
|
9,999 мкФ |
0,001 мкФ |
± (0,015^Сизм + 8 е.м.р.) | |
|
999,9 мкФ |
0,1 мкФ | ||
|
99,99 мФ |
0,01 мФ |
± (0,025^Сизм + 20 е.м.р.) | |
|
DT-987 |
60 нФ |
0,01 нФ |
± (0,035^Сизм + 10 е.м.р.) |
|
600 нФ |
0,1 нФ | ||
|
6 мкФ |
0,001 мкФ |
± (0,025^Сизм + 10 е.м.р.) | |
|
60 мкФ |
0,01 мкФ | ||
|
600 мкФ |
0,1 мкФ | ||
|
6000 мкФ |
1 мкФ | ||
|
DT-965 |
40 нФ |
0,01 нФ |
± (0,05^Сизм + 35 е.м.р.) |
|
400 нФ |
0,1 нФ |
± (0,03^Сизм + 5 е.м.р.) | |
|
4 мкФ |
0,001 мкФ | ||
|
40 мкФ |
0,01 мкФ | ||
|
400 мкФ |
0,1 мкФ | ||
|
4000 мкФ |
1 мкФ |
± (0,05^Сизм + 5 е.м.р.) | |
|
DT-9919 |
40 нФ |
0,001 нФ |
± (0,035^Сизм + 40 е.м.р.) |
|
400 нФ |
0,01 нФ | ||
|
4 мкФ |
0,0001 мкФ |
± (0,035^Сизм + 10 е.м.р.) | |
|
40 мкФ |
0,001 мкФ | ||
|
400 мкФ |
0,01 мкФ | ||
|
4 мФ |
0,0001 мФ |
± (0,05^Сизм + 10 е.м.р.) | |
|
40 мФ |
0,001 мФ | ||
|
DT-965BT |
60 нФ |
0,01 нФ |
± (0,05^Сизм + 35 е.м.р.) |
|
600 нФ |
0,1 нФ |
± (0,03^Сизм + 5 е.м.р.) | |
|
6 мкФ |
0,001 мкФ | ||
|
60 мкФ |
0,01 мкФ | ||
|
600 мкФ |
0,1 мкФ | ||
|
DT-8908D |
60 нФ |
0,01 нФ |
± (0,025^Сизм + 8 е.м.р.) |
|
600 нФ |
0,1 нФ |
± (0,03^Сизм + 8 е.м.р.) | |
|
6 мкФ |
0,001 мкФ | ||
|
60 мкФ |
0,01 мкФ |
± (0,035^Сизм + 10 е.м.р.) | |
|
600 мкФ |
0,01 мкФ | ||
|
6 мФ |
0,001 мФ | ||
|
60 мФ |
0,01 мФ |
± (0,05^Сизм + 10 е.м.р.) | |
|
100 мФ |
0,1 мФ |
± (0,08^Сизм + 10 е.м.р.) | |
|
DT-9915 |
от 0,000 до 4,799 нФ |
0,001 нФ |
± (0,05^Сизм + 20 е.м.р.) |
|
от 4,80 до 50,99 нФ |
0,01 нФ |
± (0,05^Сизм + 7 е.м.р.) | |
|
от 51,0 до 509,9 нФ |
0,1 нФ |
± (0,03^Сизм + 5 е.м.р.) | |
|
от 0,510 до 5,099 мкФ |
0,001 мкФ | ||
|
от 5,10 до 50,99 мкФ |
0,01 мкФ | ||
|
от 51,0 до 200,0 мкФ |
0,1 мкФ |
± (0,05^Сизм + 5 е.м.р.) | |
|
DT-9928T |
11 нФ |
0,001 нФ |
± (0,05^Сизм + 0,7 е.м.р.) |
|
Модификация |
Пределы измерений, поддиапазоны измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений электрической емкости, нФ, мкФ, мФ |
|
110 нФ |
0,01 нФ |
± (0,05^Сизм + 20 е.м.р.) | |
|
1,1 мкФ |
0,0001 мкФ | ||
|
11 мкФ |
0,001 мкФ | ||
|
110 мкФ |
0,01 мкФ |
± (0,03^Сизм + 10 е.м.р.) | |
|
1,1 мФ |
0,0001 мФ | ||
|
11 мФ |
0,001 мФ |
± (0,1-Сизм + 10 е.м.р.) | |
|
40 мФ |
0,01 мФ | ||
|
DT-2008 |
2 нФ |
0,001 нФ |
± (0,04-Сизм + 10 е.м.р.) |
|
20 нФ |
0,01 нФ |
± (0,04^Сизм + 3 е.м.р.) | |
|
200 нФ |
0,1 нФ | ||
|
2 мкФ |
0,001 мкФ | ||
|
200 мкФ |
0,1 мкФ |
± (0,04^Сизм + 5 е.м.р.) | |
|
DT-9908 |
2 нФ |
0,001 нФ |
± (0,04-Сизм + 70 е.м.р.) |
|
20 нФ |
0,01 нФ |
± (0,04^Сизм + 3 е.м.р.) | |
|
200 нФ |
0,1 нФ |
± (0,04^Сизм + 3 е.м.р.) | |
|
2 мкФ |
0,001 мкФ | ||
|
100 мкФ |
0,1 мкФ |
± (0,04-Сизм + 15 е.м.р.) | |
|
DT-9918T |
4 нФ |
0,001 нФ |
± (0,05^Сизм + 2 е.м.р.) |
|
40 нФ |
0,01 нФ |
± (0,05-Сизм + 7 е.м.р.) | |
|
400 нФ |
0,1 нФ | ||
|
4 мкФ |
0,001 мкФ |
± (0,03^Сизм + 5 е.м.р.) | |
|
40 мкФ |
0,01 мкФ | ||
|
400 мкФ |
0,1 мкФ | ||
|
4 мФ |
0,001 мФ |
± (0,1-Сизм + 10 е.м.р.) | |
|
40 мФ |
0,01 мФ | ||
|
DT-9969 |
500 нФ |
0,01 нФ |
± (0,035^Сизм + 40 е.м.р.) |
|
5 мкФ |
0,0001 мкФ |
± (0,035^Сизм + 10 е.м.р.) | |
|
50 мкФ |
0,001 мкФ | ||
|
500 мкФ |
0,01 мкФ | ||
|
5 мФ |
0,0001 мФ |
± (0,05^Сизм + 10 е.м.р.) | |
|
50 мФ |
0,001 мФ | ||
|
DT-9963 |
40 нФ |
0,01 нФ |
± (0,05^Сизм + 20 е.м.р.) |
|
400 нФ |
0,1 нФ |
± (0,03^Сизм + 5 е.м.р.) | |
|
4 мкФ |
0,001 мкФ | ||
|
40 мкФ |
0,01 мкФ | ||
|
400 мкФ |
0,1 мкФ | ||
|
4000 мкФ |
1 мкФ |
± (0,05- Сизм + 10 е.м.р.) | |
|
DT-9979 |
5 нФ |
0,001 нФ |
± (0,02- Сизм + 40 е.м.р.) |
|
50 нФ |
0,01 нФ | ||
|
500 нФ |
0,1 нФ | ||
|
5 мкФ |
0,001 мкФ | ||
|
50 мкФ |
0,01 мкФ | ||
|
500 мкФ |
0,1 мкФ |
± (0,05- Сизм + 40 е.м.р.) | |
|
DT-9987 |
5 нФ |
0,001 нФ |
± (0,02- Сизм + 40 е.м.р.) |
|
50 нФ |
0,01 нФ |
|
Модификация |
Пределы измерений, поддиапазоны измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений электрической емкости, нФ, мкФ, мФ |
|
500 нФ |
0,1 нФ | ||
|
5 мкФ |
0,001 мкФ | ||
|
50 мкФ |
0,01 мкФ | ||
|
500 мкФ |
0,1 мкФ |
± (0,05- Сизм + 40 е.м.р.) | |
|
DT-932N |
40 нФ |
0,01 нФ |
± (0,05^Сизм + 50 е.м.р.) |
|
400 нФ |
0,1 нФ |
± (0,03^Сизм + 5 е.м.р.) | |
|
4 мкФ |
0,001 мкФ | ||
|
40 мкФ |
0,01 мкФ | ||
|
400 мкФ |
0,1 мкФ |
± (0,05-Сизм + 5 е.м.р.) | |
|
4000 мкФ |
1 мкФ | ||
|
DT-960B |
от 0 до 42 нФ включ. |
0,01 нФ |
± (0,045^Сизм + 10 е.м.р.) |
|
св. 42 до 420 нФ включ. |
0,1 нФ | ||
|
св. 0,42 до 4,2 мкФ включ. |
0,001 мкФ |
± (0,03^Сизм + 5 е.м.р.) | |
|
св. 4,2 до 42 мкФ включ. |
0,01 мкФ | ||
|
св. 42 до 420 мкФ включ. |
0,1 мкФ | ||
|
св. 420 до 4000 мкФ включ. |
1 мкФ |
± (0,05-Сизм + 5 е.м.р.) | |
|
DT-202 |
4 нФ |
0,001 нФ |
± (0,05^Сизм + 20 е.м.р.) |
|
40 нФ |
0,01 нФ |
± (0,05-Сизм + 7 е.м.р.) | |
|
400 нФ |
0,1 нФ |
± (0,03^Сизм + 5 е.м.р.) | |
|
4 мкФ |
0,001 мкФ | ||
|
40 мкФ |
0,01 мкФ | ||
|
200 мкФ |
0,1 мкФ |
± (0,05-Сизм + 5 е.м.р.) | |
|
DT-9968BT |
999,9 нФ |
0,1 нФ |
± (0,012^Сизм + 8 е.м.р.) |
|
9,999 мкФ |
0,001 мкФ |
± (0,015^Сизм + 8 е.м.р.) | |
|
999,9 мкФ |
0,1 мкФ | ||
|
99,99 мФ |
0,01 мФ |
± (0,025^Сизм + 20 е.м.р.) | |
|
DT-9939 |
40 нФ |
0,001 нФ |
± (0,035^Сизм + 40 е.м.р.) |
|
400 нФ |
0,01 нФ | ||
|
4 мкФ |
0,0001 мкФ |
± (0,035^Сизм + 10 е.м.р.) | |
|
40 мкФ |
0,001 мкФ | ||
|
400 мкФ |
0,01 мкФ | ||
|
4 мФ |
0,0001 мФ |
± (0,05^Сизм + 10 е.м.р.) | |
|
40 мФ |
0,001 мФ | ||
|
DT-9959 |
5 нФ |
0,001 нФ |
± (0,015^Сизм + 5 е.м.р.) |
|
50 нФ |
0,01 нФ | ||
|
500 нФ |
0,1 нФ | ||
|
5 мкФ |
0,001 мкФ | ||
|
50 мкФ |
0,01 мкФ | ||
|
500 мкФ |
0,1 мкФ | ||
|
5 мФ |
0,001 мФ |
± (0,03^Сизм+ 30 е.м.р.) | |
|
Примечание - Сизм - измеренное значение электрической емкости, нФ, мкФ, мФ. | |||
Таблица 2.8 - Метрологические характеристики мультиметров при измерении температуры
от первичных преобразователей термоэлектрических по ГОСТ Р 8.585-2001 (термопар) типа К
|
Модификация |
Диапазоны/поддиапазоны измерений температуры от первичных измерительных преобразователей (термопар) типа К |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений температуры от первичных преобразователей термоэлектрических по ГОСТ Р 8.585-2001 (термопар) типа К |
|
DT-9519BT |
от -40,0 до 599,9 °С |
0,1 °С |
± (0,015-Тизм + 3 °С) |
|
от 600 до 1000 °С |
1 °С | ||
|
DT-987 |
от -50,0 до 599,9 °С |
0,1 °С |
± (0,02-Тизм + 3 °С) |
|
от 600 до 760 °С |
1 °С | ||
|
DT-965 |
от -20,0 до 399,9 °С |
0,1 °С |
± (0,03^изм+ 5 °С) |
|
от 400 до 780 °С |
1 °С | ||
|
DT-9919 |
от -50 до 1000 °С |
1 °С |
± (0,01-Тизм + 2,5 °С) |
|
DT-965BT |
от -20,0 до 599,9 °С |
0,1 °С |
± (0,03^изм+ 5 °С) |
|
от 600 до 760 °С |
1 °С | ||
|
DT-8908D |
от -18 до 1000 °С |
1 °С |
± (0,02^изм + 5 °С) |
|
DT-9928T |
от -32 до 1000 °С |
0,1 °С |
± (0,03-Тизм + 5 °С) |
|
DT-2008 |
от -20 до 760 °С |
1 °С |
± (0,03-Тизм + 3 °С) |
|
DT-9908 |
от -20 до 760 °С |
1 °С |
± (0,03-Тизм + 5 °С) |
|
DT-9918T |
от -20 до 760 °С |
1 °С |
± (0,03-Тизм + 5 °С) |
|
DT-9969 |
от -50 до 1200 °С |
0,1 °С |
± (0,01-Тизм + 2,5 °С) |
|
DT-9963 |
от -20 до 399,9 °С |
0,1 °С |
± (0,03-Тизм + 5 °С) |
|
от 400 до 1000 °С |
1 °С | ||
|
DT-9979 |
от -50 до 1000 °С |
0,1 °С |
± (0,01-Тизм + 2,5 °С) |
|
DT-9987 |
от -50 до 1000 °С |
0,1 °С |
± (0,01-Тизм + 2,5 °С) |
|
DT-932N |
от -20,0 до 399,9 °С |
0,1 °С |
± (0,03^изм+ 5 °С) |
|
от 400 до 760 °С |
1 °С | ||
|
DT-202 |
от -20 до 760 °С |
1 °С |
± (0,03-Тизм + 3 °С) |
|
DT-9968BT |
от -40 до 599,9 °С |
0,1 °С |
± (0,012^|Тизм |+ 8 е.м.р.) |
|
от 600 до 1000 °С |
1 °С |
± (0,015^|Тизм |+ 8 е.м.р.) | |
|
DT-9939 |
от -50 до 1200 °С |
0,1 °С |
± (0,01-Тизм + 2,5 °С) |
|
DT-9959 |
от -50 до 1350 °С |
0,1 °С |
± (0,005^Тизм + 2,5 °С) |
Примечание - Тизм - измеренное значение температуры от первичных измерительных преобразователей (термопар) типа К, °С.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания - номинальное значение (напряжение постоянного тока), В: | |
|
- модификация DT-202 |
9 |
|
- модификация DT-930N |
9 |
|
- модификация DT-960B |
3 |
|
- модификация DT-965 |
6 |
|
- модификация DT-965BT |
6 |
|
- модификация DT-987 |
6 |
|
- модификация DT-8908D |
6 |
|
Наименование характеристики |
Значение |
|
- модификация DT-9519BT |
6 |
|
- модификация DT-9908 |
9 |
|
- модификация DT-9915 |
9 |
|
- модификация DT-9918T |
9 |
|
- модификация DT-9919 |
9 |
|
- модификация DT-9926 |
9 |
|
- модификация DT-9928T |
9 |
|
- модификация DT-9939 |
9 |
|
- модификация DT-9959 |
9 |
|
- модификация DT-9963 |
9 |
|
- модификация DT-9968BT |
9 |
|
- модификация DT-9969 |
9 |
|
- модификация DT-9979 |
7,4 |
|
- модификация DT-9987 |
7,4 |
|
- модификация DT-2008 |
9 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: | |
|
- модификация DT-202 |
160 х 80 х 50 |
|
- модификация DT-932N |
150 х 70 х 50 |
|
- модификация DT-96OB |
120 х 70 х 50 |
|
- модификация DT-965 |
170 х 80 х 60 |
|
- модификация DT-965BT |
170 х 80 х 60 |
|
- модификация DT-987 |
180 х 80 х 60 |
|
- модификация DT-8908D |
190 х 90 х 55 |
|
- модификация DT-9519BT |
190 х 90 х 55 |
|
- модификация DT-9908 |
180 х 90 х 55 |
|
- модификация DT-9915 |
180 х 90 х 55 |
|
- модификация DT-9918T |
180 х 90 х 55 |
|
- модификация DT-9919 |
180 х 90 х 55 |
|
- модификация DT-9926 |
180 х 90 х 55 |
|
- модификация DT-9928T |
180 х 90 х 55 |
|
- модификация DT-9939 |
180 х 90 х 55 |
|
- модификация DT-9959 |
180 х 90 х 55 |
|
- модификация DT-9963 |
170 х 80 х 50 |
|
- модификация DT-9968BT |
180 х 90 х 55 |
|
- модификация DT-9969 |
180 х 90 х 55 |
|
- модификация DT-9979 |
220 х 100 х 60 |
|
- модификация DT-9987 |
220 х 100 х 60 |
|
- модификация DT-2008 |
200 х 100 х 45 |
|
Масса, кг, не более |
2,0 |
|
Рабочие условия измерений: | |
|
- температура окружающей среды, °С: | |
|
- для модификаций: DT-9918T, DT-9928T |
от -10 до +50 |
|
- для модификаций: DT-202, DT-932N, DT-965, DT-2008, DT-9908, DT-9915 |
от 0 до +50 |
|
- для модификаций: DT-960B, DT-965BT, DT-9519BT, DT-9968BT |
от 0 до +40 |
|
- для модификаций: DT-987, DT-8908D, DT-9919, DT-9926, DT-9939, DT-9959, DT-9963, DT-9969, DT-9979, DT-9987 |
от 5 до +40 |
|
- относительная влажность воздуха при температуре +25 °С, %, не более: |
|
Наименование характеристики |
Значение |
|
- для модификаций: DT-202, DT-932N, DT-965, DT-2008, DT-9519BT, DT-9908, DT-9915, DT-9918T, DT-9968BT |
70 |
|
- для модификаций: DT-965BT |
75 |
|
- для модификаций: DT-960B, DT-987, DT-8908D, DT-9919, DT-9926, DT-9928T, DT-9939, DT-9959, DT-9963, DT-9969, DT-9979, DT-9987 |
80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус мультиметров любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мультиметр цифровой |
DT |
1 шт. |
|
Измерительные щупы |
- |
2 шт. |
|
Элементы питания |
- |
1 компл. |
|
Упаковочная тара |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделах «Порядок работы», «Эксплуатация», «Эксплуатация прибора» соответствующих руководств по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
«Мультиметры цифровые DT. Стандарт предприятия», «Shenzhen Everbest Machinery Industry Co., Ltd.», Китай.
Другие Мультиметры
