Машины координатно-измерительные портального типа HEXA (далее - машины) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.

Информация по Госреестру

Основные данные

Номер по Госреестру

97327-25

Действует

по 24.12.2030

Наименование

Машины координатно-измерительные портального типа

Модель

HEXA

Модификации

STANDARD
PRO
ULTRA
MICRA

Приказы

№2841 от 24.12.2025 — Об утверждении типов средств измерений

Код идентификации производства

ОС

СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719

Характер производства

Серийное

Идентификатор записи ФИФ ОЕИ

798a8d09-8fce-df63-a1bb-763ab9f92ea1

Испытания

Дата	Модель	Заводской номер
20.08.2025	STANDARD	345334
20.08.2025	PRO	345573
20.08.2025	ULTRA	345954

Производитель / Заявитель

ООО «Три Сигма», РОССИЯ, Suzhou Yanshan International Trading Co., LTD, Китай; -13, No 9, Beihuan Road, Fuqiao Town, Taicang City, Suzhou City, Jiangsu Province

Поверка

Методика поверки / информация о поверке	РТ-МП-416-203-2025 Государственная система обеспечения единства измерений. Машины координатно-измерительные портального типа HEXA. Методика поверки (с 24.12.2025)
Межповерочный интервал / Периодичность поверки	1 год
Зарегистрировано поверок	0 Показать результаты
Актуальность информации	28.12.2025

Найти результаты поверки

Поверители

Онлайн-сервис метрологических услуг

Машины координатно-измерительные портального типа HEXA поверка на: www.ktopoverit.ru

Онлайн-сервис метрологических услуг

ЗАКАЗАТЬ ПОВЕРКУ

Для запуска приложения необходим JS

Пожалуйста, включите JavaScript или воспользуйтесь другим браузером.

Скачать

	97327-25: Описание типа 2025-97327-25.pdf	Скачать	356.7 КБ
	97327-25: Методика поверки РТ-МП-416-203-2025 2025-mp97327-25.pdf	Скачать	2.4 MБ

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия машин основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.

Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка. Перемещение центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности.

Машины выпускаются четырех модификаций:

- модификация STANDARD, включает в себя 16 типоразмеров: 05.06.04, 06.08.06,

08.10.06, 08.12.06, 08.15.06, 10.12.08, 10.15.08, 10.21.08, 10.30.08, 12.15.10, 12.22.10, 12.30.10,

15.22.10, 15.30.10, 15.22.12 и 15.30.12;

- модификация PRO, включает в себя 25 типоразмеров: 05.06.04, 06.08.06, 08.10.06,

08.12.06, 08.15.06, 10.12.08, 10.15.08, 10.21.08, 10.30.08, 12.15.10, 12.22.10, 12.30.10, 15.22.10,

15.30.10, 15.22.12, 15.30.12, 18.22.10, 18.30.10, 18.22.12, 18.30.12, 18.22.15, 18.30.15, 20.33.10,

20.33.12 и 20.33.15;

- модификация ULTRA, включает в себя 11 типоразмеров: 05.06.04, 06.08.06, 08.10.06, 08.12.06, 08.15.06, 10.12.08, 10.15.08, 10.21.08, 10.30.08, 12.15.10 и 12.22.10;

- модификация MICRA, включает в себя 3 типоразмера: 03.03.02, 04.05.04 и 06.07.04.

Конструкция машины портальная, с неподвижным гранитным измерительным столом, боковым приводом портала.

Пломбирование корпуса машины от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид маркировочной таблички машины представлен на рисунке 1. Заводской номер в виде цифрового обозначения, наносится методом лазерной гравировки на маркировочную табличку.

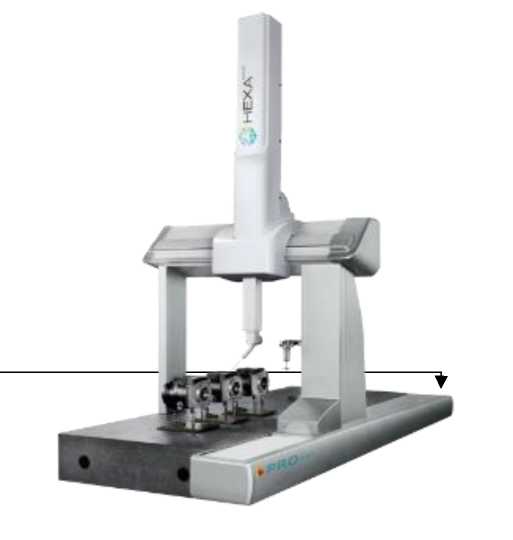

Общий вид машин приведен на рисунке 2.

Машины оснащаются одной из комбинаций измерительной головки с контактным датчиком:

Измерительная головка		Контактный датчик
Наименование	Сокращение	Контактный датчик
PH10 (M, MQ, T, IQ)	PH10	TP20, TP200 и SP25M
PH20	PH20	TP20
MH20i	MH20i	TP20
REVO-2	REVO	RSP2 и RSP3
SP-80	SP-80	-
HH-MI	HH-MI	-
HH-MI-M	HH-MI-M	TMe и THDe
HH-AS8-T7.5, HH-AS8-M7.5, HH-A-T7.5, HH-A-M7.5, HH-AS6-T5, HH-AS8-T5, HH-AS8-M5, HH-A-T5, HH-A-M5, HH-A-T2.5, HH-AS8-T2.5 и HH-A-H2.5	HH	TMe, THDe, HP-S-X1,HP-S-X3 и HP-S-X5

Место нанесения

заводского номера

Рисунок 1 - Общий вид маркировочной таблички машин

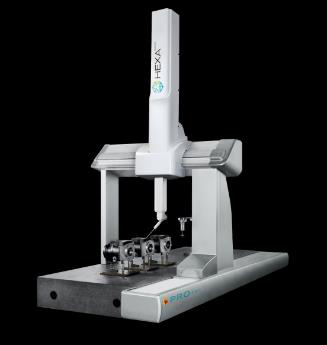

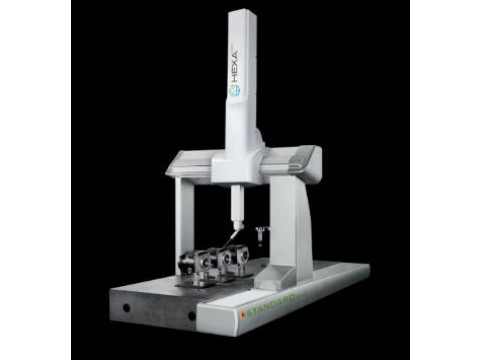

а) модификация STANDARD

б) модификация PRO

Место нанесения маркировочной таблички

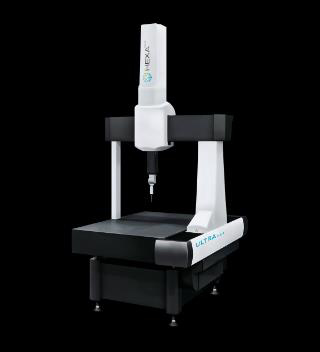

в) модификация ULTRA

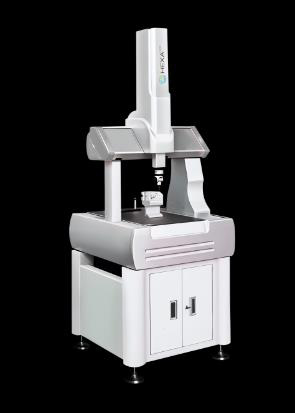

г) модификация MICRA

Программное обеспечение

Машины оснащаются программным обеспечением (далее - ПО): Acro Cad, Curve Analyzer, Inca3D, Inspect 3D Geomera, Metrolog X4, MODUS, OpenDMIS, PC-DMIS, Rational DMIS и PolyWorks.

ПО Acro Cad, Curve Analyzer, Inca3D, Inspect 3D Geomera, Metrolog X4, MODUS, OpenDMIS, PC-DMIS, Rational DMIS и PolyWorks применяются для сбора, обработки и анализа измерительной информации.

ПО и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Таблица 1 - Идентификационные данные программного обеспечения

И	дентификационные данные (признаки)
Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО, не ниже	Цифровой идентификатор ПО
Acro Cad	v. 3.7	-
Curve Analyzer	v. 3.X
Inca3D	v. 6.5.0.6
Inspect 3D Geomera	v. 2022R1
Metrolog X4	v. 7
MODUS	v. 1.6
OpenDMIS	v. 1.0
PC-DMIS	v. 2017
Rational DMIS	v. 7.0
PolyWorks	v. 2019 IR 1
PowerINSPECT	v. 1.0
QUINDOS	v. 7.X

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Защита программного обеспечения машин соответствует уровню «средний»

по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики машин представлены в таблицах 2-8.

Таблица 2 - Метрологические характеристики координатно-измерительных машин HEXA, модификации STANDARD

Типоразмер	Диапазон измерений, мм			Пределы допускаемой абсолютной объёмной погрешности, MPEe, мкм, где L - измеряемый размер в мм			Пределы допускаемой абсолютной погрешности измерительной головки, МРЕР, мкм
	Ось Х	Ось У	Ось Z	Измерительная головка + контактный датчик
				HH-MI	HH-MI-M+TMe, HH+TMe, PH10+TP20, PH20+TP20, MH20i+TP20	HH-MI-M+ THDe, HH+THDe, PH10+TP200	HH-MI	HH-MI-M+ TMe, HH+TMe, PH10+TP20, PH20+TP20, MH20i+TP20	HH-MI-M+THDe, HH+THDe, PH10+TP200
05.06.04	от 0 до 500	от 0 до 600	от 0 до 400	±(1,8+L/333)* ±(2,0+L/250)**	±(1,8+L/333)* ±(2,0+L/25o)**	±(1,7+L/333)* ±(1,9+L/250)**	±2,0	±1,9	±1,7
06.08.06	от 0 до 600	от 0 до 800	от 0 до 600
08.10.06	от 0 до 800	от 0 до 1000		±(2,0+L/333)* ±(2,2+L/250)**			±2,1	±2,0	±1,8
08.12.06		от 0 до 1200
08.15.06		от 0 до 1500
10.12.08	от 0 до 1000	от 0 до 1200	от 0 до 800	±(2,1+L/333)* ±(2,3+L/250)**	±(2,0+L/333)* ±(2,2+L/25o)**	±(1,8+L/333)* ±(2,0+ L/250)**	±2,2	±2,1	±2,0
10.15.08		от 0 до 1500
10.21.08		от 0 до 2100
10.30.08		от 0 до 3000
12.15.10	от 0 до 1200	от 0 до 1500	от 0 до 1000	-	±(2,5+L/333)* ±(2,8+L/25o)**	±(2,4+L/333)* ±(2,7+L/25o)**	-	±2,9
12.22.10		от 0 до 2200
12.30.10		от 0 до 3000							±2,7
15.22.10	от 0 до 1500	от 0 до 2200			±(2,9+L/333)* ±(3,2+L/25o)**	±(2,8+L/333)* ±(3,1+L/25o)**		±3,2	±3,1
15.30.10		от 0 до 3000
15.22.12		от 0 до 2200	от 0 до 1200
15.30.12		от 0 до 3000

Примечание:

* - при температуре откружающего воздуха от +18°С до +22°С и относительной влажности воздуха не более 75%.

* * - при температуре откружающего воздуха от +16°С до +26°С и относительной влажности воздуха не более 75%.

Таблица 3 - Метрологические характеристики координатно-измерительных машин HEXA, модификации PRO

Типоразмер	Диапазон измерений, мм			Пределы допускаемой абсолютной объёмной погрешности, MPEe, мкм, где L - измеряемый размер в мм			Пределы допускаемой абсолютной погрешности измерительной головки, MPEp, мкм			Пределы допускаемой абсолютной погрешности сканирования MPEthp/t, за время сканирования 68 сек, мкм
	Ось Х	Ось У	Ось Z	Измерительная головка + контактный датчик
				HH-MI-M+ TMe, HH+TMe, PH10+TP20, PH20+TP20, MH20i+TP20, REVO+RSP2	HH-MI-M+ THDe, HH+THDe, PH10+TP200, REVO+RSP3, SP80	HH+HP-S-X1, HH+HP-S-X3, HH+HP-S-X5, PH10+SP25M	HH-MI-M+ TMe, HH+TMe, PH10+TP20, PH20+TP20, MH20i+TP20 REVO+RSP2	HH-MI-M+ THDe, HH+THDe, PH10+TP200, REVO+RSP3, SP80	HH+HP-S-X1, HH+HP-S-X3, HH+HP-S-X5 PH10+ SP25M	SP80, HH+HP-S-X1
05.06.04	от 0 до 500	от 0 до 600	от 0 до 400	±(1,6+L/333)* ±(1,8+L/250)**	±(1,5+L/333)* ±(1,7+L/250)**	±(1,3+L/333)* ±(1,5+L/250)**	±1,7	±1,6	±1,4	-
06.08.06	от 0 до 600	от 0 до 800	от 0 до 600							±2,8
08.10.06	от 0 до 800	от 0 до 1000				±(1,4+L/333)* ±(1,6+L/250)**	±1,8	±1,7	±1,5	±2,9
08.12.06		от 0 до 1200								±3,0
08.15.06		от 0 до 1500								±3,1
10.12.08	от 0 до 1000	от 0 до 1200	от 0 до 800	±(1,8+L/333)* ±(2,0+L/250)**	±(1,7+L/333)* ±(1,9+L/250)**	±(1,6+L/333)* ±(1,8+L/250)**	±1,9	±1,8	±1,7	±3,1
10.15.08		от 0 до 1500								±3,2
10.21.08		от 0 до 2100								±3,3
10.30.08		от 0 до 3000								±3,4
12.15.10	от 0 до 1200	от 0 до 1500	от 0 до 1000	±(2,0+L/333)* ±(2,2+L/250)**	±(1,9+L/333)* ±(2,1+ L/250)**	±(1,8+L/333)* ±(2,0+L/250)**	±2,3	±2,3	±2,1	±3,5
12.22.10		от 0 до 2200								±3,7
12.30.10		от 0 до 3000								±3,9
15.22.10	от 0 до 1500	от 0 до 2200	от 0 до 1000	±(2,4+L/333)* ±(2,6+L/250)**	±(2,2+L/333)* ±(2,4+L/250)**	±(2,2+L/333)* ±(2,4+L/250)**	±2,7	±2,6	±2,5	±4,2
15.30.10		от 0 до 3000								±4,4
15.22.12		от 0 до 2200	от 0 до 1200	±(2,7+L/333)* ±(3,0+L/200)**	±(2,6+L/333)* ±(2,9+L/200)**	±(2,5+L/333)* ±(2,8+L/200)**	±3,0	±3,0	±2,8	±4,2
15.30.12		от 0 до 3000								±4,4

Продолжение таблицы 3

Типоразмер	Диапазон измерений, мм			Пределы допускаемой абсолютной объёмной погрешности, MPEe, мкм, где L - измеряемый размер в мм			Пределы допускаемой абсолютной погрешности измерительной головки, MPEp, мкм			Пределы допускаемой абсолютной погрешности сканирования MPEthp/t, за время сканирования 68 сек, мкм
	Ось Х	Ось У	Ось Z	И		змерительная головка + контактный датчик
	Ось Х	Ось У	Ось Z	HH-MI-M+ TMe, HH+TMe, PH10+TP20, PH20+TP20, MH20i+TP20, REVO+RSP2	HH-MI-M+ THDe, HH+THDe, PH10+TP200, REVO+RSP3, SP80	HH+HP-S-X1, HH+HP-S-X3, HH+HP-S-X5, PH10+SP25M	HH-MI-M+ TMe, HH+TMe, PH10+TP20, PH20+TP20, MH20i+TP20 REVO+RSP2	HH-MI-M+ THDe, HH+THDe, PH10+TP200, REVO+RSP3, SP80	HH+HP-S-X1, HH+HP-S-X3, HH+HP-S-X5 PH10+ SP25M	SP80, HH+HP-S-X1
18.22.10	от 0 до 1800	от 0 до 2200	от 0 до 1000	±(3,1+L/333)* ±(3,4+L/200)**	±(2,9+L/333)* ±(3,2+L/200)**	±(2,9+L/333)* ±(3,2+L/200)**	±3,4	±3,3	±3,2	±4,0
18.30.10		от 0 до 3000	от 0 до 1200	±(3,4+L/333)* ±(3,7+L/200)**	±(3,3+L/333)* ±(3,6+L/200)**	±(3,2+L/333)* ±(3,5+L/200)**	±3,7	±3,7	±3,5	±4,2
18.22.12		от 0 до 2200								±4,2
18.30.12		от 0 до 3000								±4,4
18.22.15		от 0 до 2200	от 0 до 1500	±(3,8+L/333)* ±(4,1+L/200)**	±(3,6+L/333)* ±(3,9+L/200)**	±(3,6+ L/333)* ±(3,9+L/200)**	±4,1	±4,0	±3,9	±4,2
18.30.15		от 0 до 3000	от 0 до 1500	±(3,8+L/333)* ±(4,1+L/200)**	±(3,6+L/333)* ±(3,9+L/200)**	±(3,6+ L/333)* ±(3,9+L/200)**	±4,1		±3,9	±4,4
20.33.10	от 0 до 2000	от 0 до 3300	от 0 до 1000	±(3,9+3L/500)* ±(4,3+L/100)**	±(3,7+3L/500)* ±(4,1+L/100)**	±(3,6+3L/500)* ±(4,0+L/100)**	±4,2		±3,9	±4,2
20.33.12		от 0 до 3300	от 0 до 1200	±(4,0+3L/500)* ±(4,4+L/100)**	±(3,9+3L/500)* ±(4,3+L/100)**	±(3,9+3L/500)* ±(4,3+L/100)**	±4,4	±4,2	±4,2	±4,4
20.33.15		от 0 до 3300	от 0 до 1500	±(4,2+3L/500)* ±(4,6+L/100)**	±(4,0+3L/500)* ±(4,4+L/100)**	±(4,0+3L/500)* ±(4,4+L/100)**	±4,5	±4,4	±4,3	±4,4

Примечание:

* - при температуре откружающего воздуха от +18°С до +22°С и относительной влажности воздуха не более 75%.

* * - при температуре откружающего воздуха от +16°С до +26°С и относительной влажности воздуха не более 75%.

Таблица 4 - Метрологические характеристики координатно-измерительных машин HEXA, модификации ULTRA

Типоразмер	Диапазон измерений, мм			Пределы допускаемой абсолютной объёмной погрешности, MPEe, мкм, где L - измеряемый размер в мм		Пределы допускаемой абсолютной погрешности измерительной головки, MPEp (мкм)		Пределы допускаемой абсолютной погрешности сканирования MPEthp/т, за время сканирования 68 сек, мкм
	Ось Х	Ось У	Ось Z	Измерительная головка + контактный датчик
				HH-MI-M+THDe, HH+THDe, PH10+TP200, REVO+RSP2, REVO+RSP3, SP80	HH+HP-S-X1, HH+HP-S-X3, HH+HP-S-X5, PH10+SP25M	HH-MI-M+THDe, HH+THDe, PH10+TP200, REVO+RSP2, REVO+RSP3, SP80	HH+HP-S-X1, HH+HP-S-X3, HH+HP-S-X5, PH10+SP25M	SP80, HH+HP-S-X1
05.06.04	от 0 до 500	от 0 до 600	от 0 до 400	±(0,9+L/333)* ±(1,2+L/250)2	±(0,7+L/333)* ±(1,0+L/250)**	±1,0	±0,7	-
06.08.06	от 0 до 600	от 0 до 800	от 0 до 600					±2,0
08.10.06	от 0 до 800	от 0 до 1000		± (1,0+L/333)* ±(1,3+L/250)**	±(0,9+L/333)* ±(1,2+L/250)**	±1,2	±0,9	±2,1
08.12.06		от 0 до 1200		±(1,1+L/333)* ±(1,4+L/250)**	±(1,0+L/333)* ±(1,3+L/250)**	±1,3	±1,0	±2,2
08.15.06		от 0 до 1500						±2,3
10.12.08	от 0 до 1000	от 0 до 1200	от 0 до 800	±(1,2+L/333)* ±(1,5+L/250)**	±(1,1+L/333)* ±(1,4+L/250)**	±1,5	±1,2	±2,4
10.15.08		от 0 до 1500						±2,5
10.21.08		от 0 до 2100		±(1,3+L/333)* ±(1,6+L/250)**	±(1,2+L/333)* ±(1,5+L/250)**	±1,7	±1,4	±2,5
10.30.08		от 0 до 3000						±2,7
12.15.10	от 0 до 1200	от 0 до 1500	от 0 до 1000	±(1,5+L/333)* ±(1,7+L/200)**	±(1,4+L/333)* ±(1,7+L/200)**	±1,9	±1,6	±2,7
12.22.10		от 0 до 2200		±(1,6+ L/333)* ±(1,8+L/200)**	±(1,5+L/333)* ±(1,8+L/200)**	±2,1	±1,9	±2,8

Примечание:

* - при температуре откружающего воздуха от +18°С до +22°С и относительной влажности воздуха не более 75%.

** - при температуре откружающего воздуха от +16°С до +26°С и относительной влажности воздуха не более 75%.

Таблица 5 - Метрологические характеристики координатно-измерительных машин HEXA, модификации MICRA

Типоразмер	Диапазон измерений, мм			Пределы допускаемой абсолютной объёмной погрешности, MPEe, мкм, где L - измеряемый размер в мм		Пределы допускаемой абсолютной погрешности измерительной головки, MPEp, мкм
	Ось Х	Ось У	Ось Z	Измерительная головка + контактный датчик
	Ось Х	Ось У	Ось Z	HH-MI-M+THDe HH-MI-M+TMe, HH+THDe, HH+TMe, PH10+TP200	HH+HP-S-X1, HH+HP-S-X3, HH+HP-S-X5, PH10+SP25M	HH-MI-M+ THDe, HH+THDe, PH10+TP200	HH+HP-S-X1, HH+HP-S-X3, HH+HP-S-X5, PH10+SP25M
03.03.02	от 0 до 300	от 0 до 300	от 0 до 200	±(3,5+L/333)* ±(3,9+L/250)**	±(3,2+ L/333)* ±(3,6+ L/250)**	±3,5	±3,2
04.05.04	от 0 до 400	от 0 до 500	от 0 до 400	±(3,5+L/333)* ±(3,9+L/250)**	±(3,2+L/333)* ±(3,6+L/250)**	±4,0	±3,7
06.07.04	от 0 до 600	от 0 до 700	от 0 до 400	±(3,7+L/333)* ±(4,1+L/250)**	±(3,4+L/333)* ±(3,8+L/250)**	±4,0	±3,7

Примечание:

* - при температуре откружающего воздуха от +18°С до +22°С и относительной влажности воздуха не более 75%.

** - при температуре откружающего воздуха от +16°С до +26°С и относительной влажности воздуха не более 75%.

Таблица 6 - Технические характеристики машин HEXA

Типоразмер	Габаритные размеры, мм, не более	Масса, кг, не более	Максимальная масса измеряемой детали, кг
Типоразмер	Длина / Ширина / Высота	Масса, кг, не более	Максимальная масса измеряемой детали, кг
Модификация STAN		DARD
05.06.04	1055 / 1535 / 2247	590	300
06.08.06	1150 / 1735 / 2630	730	300
08.10.06	1350 / 1935 / 2640	1074	500
08.12.06	1350 / 2135 / 2640	1196	500
08.15.06	1350 / 2435 / 2640	1379	500
10.12.08	1615 / 2220 / 2940	1785	1300
10.15.08	1615 / 2520 / 2940	2090	1500
10.21.08	1615 / 3120 / 2950	2625	1800
10.30.08	1615 / 4020 / 3010	4400	2000
12.15.10	1840 / 2895 / 3360	3792	1800
12.22.10	1840 / 3595 / 3410	5696	2250
12.30.10	1840 / 4395 / 3440	7637	2250
15.22.10	2140 / 3595 / 3410	6730	2250
15.30.10	2140 / 4395 / 3440	9046	2250
15.22.12	2140 / 3595 / 3810	6760	2250
15.30.12	2140 / 4395 / 3840	9076	2250
Модификация PRO
05.06.04	1055 / 1535 / 2247	590	300
06.08.06	1150 / 1735 / 2630	730	300
08.10.06	1350 / 1935 / 2640	1074	500
08.12.06	1350 / 2135 / 2640	1196	500
08.15.06	1350 / 2435 / 2640	1379	500
10.12.08	1615 / 2220 / 2940	1785	1300
10.15.08	1615 / 2520 / 2940	2090	1500
10.21.08	1615 / 3120 / 2950	2625	1800
10.30.08	1615 / 4020 / 3010	4400	2000
12.15.10	1840 / 2895 / 3360	3792	1800
12.22.10	1840 / 3595 / 3410	5696	2250
12.30.10	1840 / 4395 / 3440	7637	2250
15.22.10	2140 / 3595 / 3410	6730	2250
15.30.10	2140 / 4395 / 3440	9046	2250
15.22.12	2140 / 3595 / 3810	6760	2250
15.30.12	2140 / 4395 / 3840	9076	2250
18.22.10	2440 / 3595 / 3410	8100	3000
18.30.10	2440 / 4395 / 3440	10650	3000
18.22.12	2440 / 3595 / 3810	8150	3000
18.30.12	2440 / 4395 / 3840	10700	3000
18.22.15	2440 / 3595 / 4410	8250	3000
18.30.15	2440 / 4395 / 4440	10800	3000
20.33.10	2690 / 4695 / 3460	13050	3000
20.33.12	2690 / 4695 / 3860	13100	3000
20.33.15	2690 / 4695 / 4460	13200	3000
Модификация ULTRA
05.06.04	1275 / 1600 / 2440	590	300
06.08.06	1370 / 1815 / 2840	1430	500
08.10.06	1570 / 2015 / 2840	1820	500
08.12.06	1570 / 2205 / 2840	2370	500
08.15.06	1570 / 2520 / 2840	2750	500
10.12.08	1845 / 2205 / 3140	3250	1000

Продолжение таблицы 6

Типоразмер	Габаритные размеры, мм, не более	Масса, кг, не более	Максимальная масса измеряемой детали, кг
Типоразмер	Длина / Ширина / Высота	Масса, кг, не более	Максимальная масса измеряемой детали, кг
Модификация ULTRA
10.15.08	1845 / 2520 / 3140	3790	1200
10.21.08	1845 / 3190 / 3140	4470	1500
10.30.08	1845 / 4090 / 3140	5150	1800
12.15.10	2060 / 2520 / 3560	4650	1500
12.22.10	2060 / 3665 / 3560	5640	1800
Модификация MICRA
03.03.02	728 (1408)* / 900 / 1750	350	100
04.05.04	947 (1627)* / 1400 / 2300	660	160
06.07.04	1170 (1850)* / 1811 / 2276	1200	300
Примечание: *В скобках указаны значения с выносной стойкой для монитора и клавиатуры

Таблица 7 - Технические характеристики машин HEXA

Наименование характеристики	Значение
Напряжение питания переменного тока, В	220+10%
Частота переменного тока, ГЦ	50/60 + 1%
Требуемое давление сжатого воздуха, МПА	0,5
Расход воздуха при измерении, нл/мин	от 70 до 250

Таблица 8 - Условия эксплуатации машин HEXA

Наименование характеристики	Значение
Температура окружающей среды, °С	от +15 до +35
Относительная влажность воздуха, без конденсата %	от 25 до 75

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации машин координатно-измерительных портального типа HEXA типографским способом.

Комплектность

Таблица 9 - Комплектность средств измерений

Наименование	Обозначение	Количество
Машина координатно-измерительная портального типа HEXA	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методах измерений

приведены в Главе «Инструкция по эксплуатации» документа «Машины координатноизмерительные портального типа HEXA. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021г. № 472;

ТУ 26.51.66.190-002-54809815-2025 «Машины координатно-измерительные портального типа HEXA. Технические условия».

Смотрите также

97326-25

DТ Мультиметры цифровые

Shenzhen Everbest Machinery Industry Co., Ltd., КИТАЙ, 19th Building, 5th Region, Baiwangxin Industry Park, Baimang, Xili, Nanshan, Shenzhen, 518108

Мультиметры цифровые DT (далее - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты, электрических сиг...

Подробнее

Генераторы сигналов высокочастотные Г2027B

97325-25

Г2027B Генераторы сигналов высокочастотные

АО «НТЦ Промтехаэро», РОССИЯ, 105120, г. Москва, вн. тер. г. муниципальный округ Басманный, проезд Сыромятнический, д. 6, корп. 1

Генераторы сигналов высокочастотные Г2027В (далее - генераторы) предназначены для воспроизведения стабильных по частоте и уровню выходной мощности радиочастотных сигналов.

Подробнее

97324-25

S1 Термопреобразователи сопротивления

AUTOCONTROL PROCESS INSTRUMENTATION PVT LTD., ИНДИЯ, Plot No – K-30/6/2, Ambernath Additional MIDC, Anand Nagar, Tal – Ambernath, Dist –Thane 421 506

Термопреобразователи сопротивления S1 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры монтажной части ТС.

Подробнее

Резервуар стальной горизонтальный цилиндрический РГС-5

97323-25

РГС-5 Резервуар стальной горизонтальный цилиндрический

АО «РН-Няганьнефтегаз», РОССИЯ, 628186, Ханты-Мансийский автономный округ-Югра, г.о. Нягань, г. Нягань, ул. Сибирская, д. 10, к. 1

Резервуар стальной горизонтальный цилиндрический РГС-5 (далее - РГС) предназначен для измерения объёма жидкости.

Подробнее

97322-25

Cosber Стенды тормозные силовые

COSBER TECHNOLOGY CO., LTD, КИТАЙ, No. 28 Dongyang 3rd Road, Danzao Town, Nanhai District, Foshan, Guangdong Province

Стенды тормозные силовые Cosber (далее - стенды) предназначены для измерений тормозной силы колеса, массы транспортного средства, приходящейся на ось, усилий на органах управления, давления сжатого воздуха в пневматических тормозных системах транспор...

Подробнее
