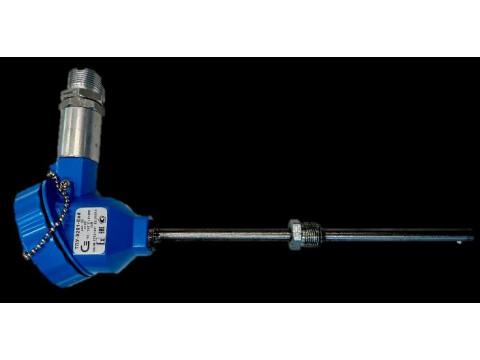

Термопреобразователи универсальные ТПУ-9201
| Номер в ГРСИ РФ: | 97331-25 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО НПФ "Сенсорика", г.Екатеринбург |
Термопреобразователи универсальные ТПУ-9201 (далее по тексту - термопреобразователи или ТПУ) предназначены для измерений и непрерывного преобразования температуры различных сред, неагрессивных к материалу защитной арматуры или корпуса термопреобразователя, в унифицированный сигнал постоянного тока от 4 до 20 мА или цифровой сигнал HART-протокола или цифровой сигнал по интерфейсу RS-485 с протоколом обмена Modbus RTU.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97331-25 | |||||||||||||||||||||||||||||||||
| Действует | по 24.12.2030 | |||||||||||||||||||||||||||||||||
| Наименование | Термопреобразователи универсальные | |||||||||||||||||||||||||||||||||
| Модель | ТПУ-9201 | |||||||||||||||||||||||||||||||||
| Модификации |
1 – 2 – 3 – 4 – 5 – 6 – 7 – 8 – 9– 10 – 11 – 12 – 13 – 14 – 15 – 16 – 17 – 18 – 19 – 20, где: 1 – наименование оборудования: термопреобразователь универсальный 2 – обозначение типа: ТПУ-9201 3 – Вид исполнения: Без обозначения –общепромышленное исполнение; Ex –взрывозащищенное исполнение с видом взрывозащиты «Искробезопасная цепь»; Exd –взрывозащищенное исполнение с видом взрывозащиты «Взрывонепроницаемая оболочка» 4 – Модификация: М2 –аналоговый выходной сигнал 4-20 мА, фиксированный диапазон измерения (выбирается при заказе), длина монтажной части до 1000 мм; М3 –аналоговый выходной сигнал 4-20 мА, совмещённый с HART, возможность изменения диапазона измерений во время эксплуатации; М4 –аналоговый выходной сигнал 4-20 мА, возможность изменения диапазона измерений во время эксплуатации; RS –с цифровым сигналом по интерфейсу RS-485 (протокол Modbus RTU), возможность изменения диапазона измерений во время эксплуатации, возможен дополнительный аналоговый выходной сигнал 4-20 мА (опция); RS-L –цифровой сигнал по интерфейсу RS-485 (протокол Modbus RTU), возможность изменения диапазона измерений во время эксплуатации, цифровой светодиодный индикатор, возможен дополнительный аналоговый выходной сигнал 4-20 мА (опция) 5 – Опция для модификации RS, RS-L: 4-20 –аналоговый выходной сигнал 4-20 мА 6 – Диапазон измерений температуры, °С 7 – Основная приведенная погрешность (класс точности) 8 – Климатическое исполнение по ГОСТ 15150-69: Отсутствие обозначения - исполнение О5 для температуры (-50 ÷ +70 °С) и влажности до 98 % (при температуре +35 °С), до 100 % (опция) 9– Тип корпуса клеммной головки: АГ –из стеклонаполненного полиамида; СН –из нержавеющей стали; АЛ3, АЛ6, АЛ7–из алюминиевого сплава; Exd –для взрывозащищённого исполнения; АЛ6И –из алюминиевого сплава для исполнения с цифровым индикатором 10 – Тип кабельного ввода: в соответствии с эксплуатационной документацией 11 – ПАЗ - Дополнительные стендовые испытания 360 часов (опция) 12 – Тип НСХ первичного преобразователя: 100М, 100П, Pt100, К, L, S 13 – Конструктивное исполнение защитной арматуры: в соответствии с эксплуатационной документацией 14 – Диаметр защитной арматуры (отсутствие обозначения –диаметр 10 мм) 15 – Длина монтажной (погружаемой) части (от штуцера до конца арматуры) 16 – Длина наружной части 17 – Вид крепления: M20х1,5 –штуцер M20х1,5; M27х2 –штуцер M27х2; M33х2 –штуцер M33х2. 18 – Тип разъёма 19 – Наличие первичной поверки: без обозначения –без поверки; П –с поверкой 20 – Обозначение технических условий: КПЛШ.411611.00. ТУ на испытания представлены: ТПУ-9201-Ex-М4-А-АЛ3-C-Pt100-02-300-60-M20х1,5 ТПУ-9201-Exd-М2--196...+500 °С-А-Exd-C-Pt100-04-400-120-M20х1,5 ТПУ-9201-RS-L-А-АЛ6И-C-Pt100-01-20-500 ТПУ-9201-М2--50...+1200 °С-А-АГ-С-К-01-800 ТПУ-9201-Exd-М2--50...+1200 °С-А-Exd-C-К-01-20-950 ТПУ-9201-RS-L-А-АЛ6И-С-К-01-20-1000 ТПУ-9201-М4-А-АЛ3-С-L-01-20-600 ТПУ-9201-М2--50...+600 °С-А-АГ-С-L-04-400-120-M20х1,5 ТПУ-9201-М3-А-АЛ3-С-Pt100-02-300-60-М20×1,5 ТПУ-9201-М2-А-АЛ7-С-S-32-12-800-80 |
|||||||||||||||||||||||||||||||||
| Приказы |
№2841 от
24.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | fbb31f5d-14dd-adac-8f65-5b2f4bf4a058 | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО НПФ «Сенсорика», РОССИЯ, 620133, г. Екатеринбург, ул. Луначарского, 31
Поверка
| Методика поверки / информация о поверке |
РТ-МП-951-207-2025 Государственная система обеспечения единства измерений. Термопреобразователи универсальные ТПУ-9201. Методика поверки
(с 24.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
для термопреобразователей с ТП с верхним пределом диапазона измерений до 300 °C включ.
2 года
для термопреобразователей с ТС и для термопреобразователей с ТП с верхним пределом диапазона измерений св. 300 °C до 800 °C включ.
1 год
для термопреобразователей с ТП с верхним пределом диапазона измерений св. 800 °C
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.01.2026 |
Поверители
Скачать
|
97331-25: Описание типа
2025-97331-25.pdf
|
Скачать | 329.4 КБ | |
|
97331-25: Методика поверки
РТ-МП-951-207-2025
2025-mp97331-25.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Термопреобразователи универсальные ТПУ-9201 (далее по тексту - термопреобразователи или ТПУ) предназначены для измерений и непрерывного преобразования температуры различных сред, неагрессивных к материалу защитной арматуры или корпуса термопреобразователя, в унифицированный сигнал постоянного тока от 4 до 20 мА или цифровой сигнал HART-протокола или цифровой сигнал по интерфейсу RS-485 с протоколом обмена Modbus RTU.
Описание
Принцип действия термопреобразователей основан на измерении и преобразовании сигналов первичных преобразователей (ПП) температуры (термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических (ТП) с НСХ по ГОСТ Р 8.585-2001) в унифицированный сигнал постоянного тока от 4 до 20 мА; в унифицированный сигнал постоянного тока от 4 до 20 мА, совмещённый с цифровым выходным сигналом HART-протокола; в цифровой сигнал по интерфейсу RS-485 с протоколом обмена Modbus RTU.
Термопреобразователи состоят из ПП и преобразователя измерительного (ИП).
Термопреобразователь выполнен в виде единого конструктивного узла, при этом ИП устанавливается в клеммную головку. В зависимости от используемой клеммной головки, защитной арматуры и типа выходного сигнала термопреобразователи выпускаются в различных модификациях:
- ТПУ-9201-М2 - с выходным сигналом от 4 до 20 мА;
- ТПУ-9201-М3 - с выходным сигналом от 4 до 20 мА, совмещённым с HART-протоколом;
- ТПУ-9201-М4 - с выходным сигналом от 4 до 20 мА;
- ТПУ-9201-RS - с цифровым сигналом по интерфейсу RS-485 с протоколом обмена Modbus RTU. Возможен дополнительный аналоговый выходной сигнал от 4 до 20 мА (опция);
- ТПУ-9201-RS-L - с цифровым сигналом по интерфейсу RS-485 с протоколом обмена Modbus RTU и цифровым индикатором. Возможен дополнительный аналоговый выходной сигнал от 4 до 20 мА (опция).
Модификации ТПУ-9201-М3, ТПУ-9201-М4, а также ТПУ-9201-RS и ТПУ-9201-RS-L с аналоговым выходным сигналом имеют возможность изменения (переконфигурации) диапазона измерений. Для модификаций ТПУ-9201-RS и ТПУ-9201-RS-L с цифровым выходным сигналом необходимость переконфигурирования отсутствует.
Для ТПУ-9201-М2 диапазон измерений выбирается при заказе и в дальнейшем не может быть изменён. При использовании ТП в качестве ПП в состав термопреобразователя входит компенсатор температуры холодного спая ТП.
Термопреобразователи могут быть изготовлены во взрывозащищённом исполнении с видом взрывозащиты «Искробезопасная электрическая цепь» (с маркировкой взрывозащиты 0Ex ia IIC T6 Ga X) с добавлением в обозначение индекса «Ex» и с видом взрывозащиты «Взрывонепроницаемая оболочка» (с маркировкой взрывозащиты 1Ex db IIC T6 Gb X) с добавлением в наименование обозначения индекса «Exd».
Общий вид термопреобразователей с указанием мест нанесения заводского номера представлен на рисунках 1-2.
Место нанесения
заводского номера

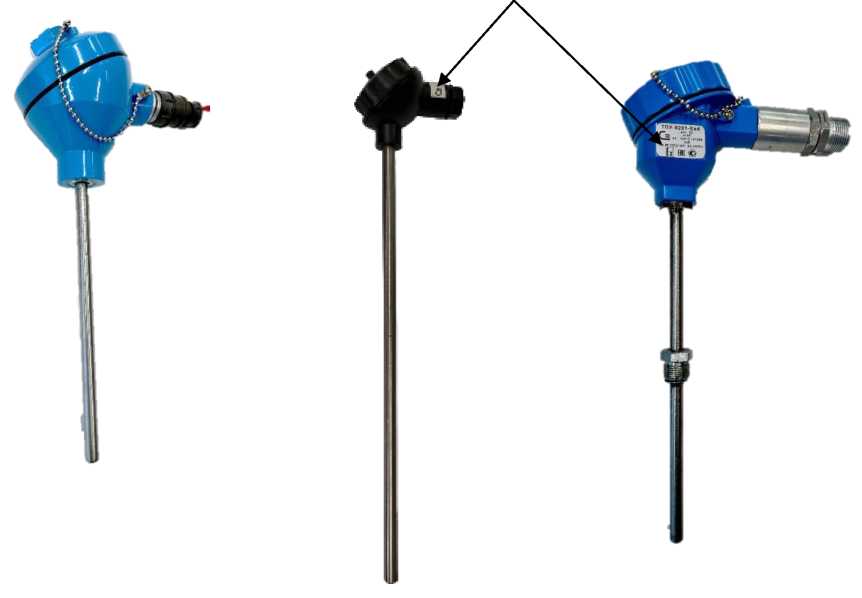

Рисунок 1 - Внешний вид термопреобразователей с указанием мест нанесения заводского номера

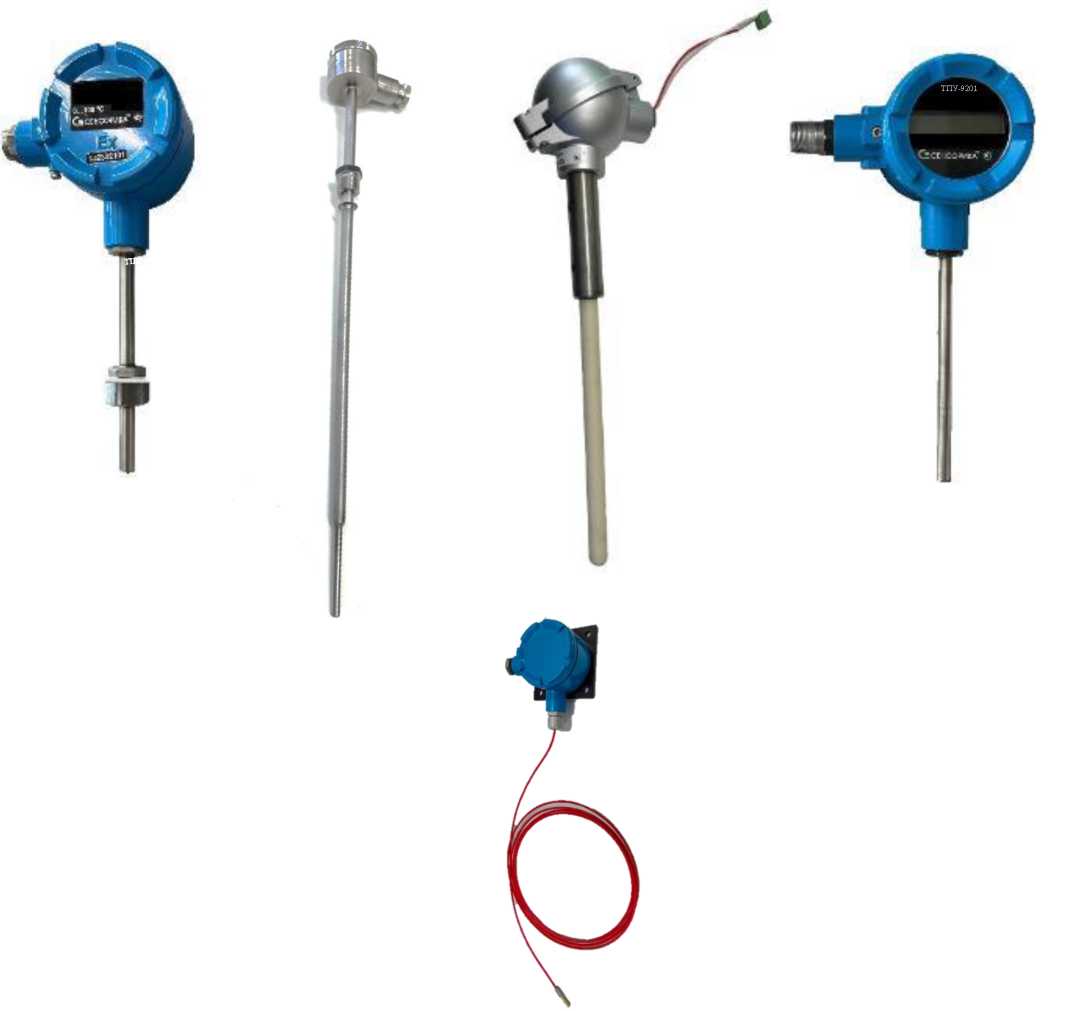

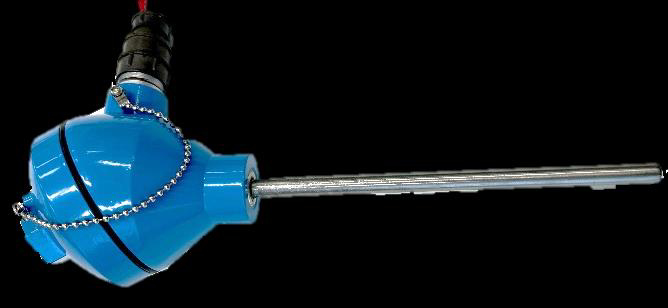

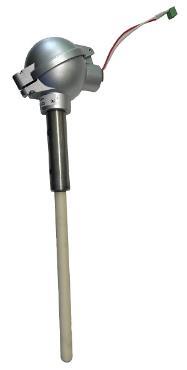

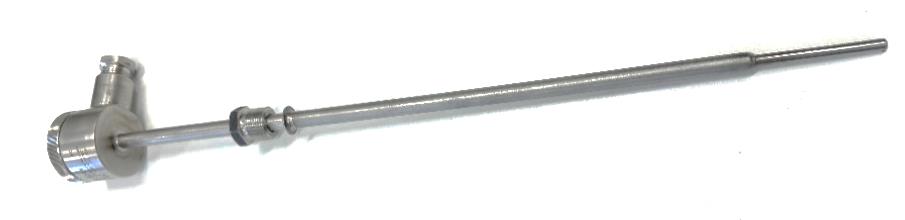

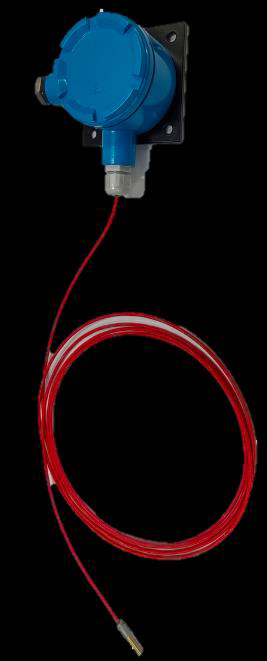

Рисунок 2 - Внешний вид термопреобразователей
Обозначения термопреобразователей и расшифровка структуры условного обозначения исполнений термопреобразователей представлена в таблице 1.
аблица 1 - Структура условного обозначения исполнений термопреобразователей
|
- 2 - 3 - 4 - 5 - 6 - 7 - 8 - 10 - 11 - 12 - 13 - 14 - 15 - 16 - 17 - 18 - 19 - 20 | |
|
Позиция |
Описание |
|
1 |
Наименование оборудования: термопреобразователь универсальный |
|
2 |
Обозначение типа: ТПУ-9201 |
|
3 |
Вид исполнения: Без обозначения - общепромышленное исполнение; Ex - взрывозащищенное исполнение с видом взрывозащиты «Искробезопасная цепь»; Exd - взрывозащищенное исполнение с видом взрывозащиты «Взрывонепроницаемая оболочка». Примечание: ТПУ-9201-RS и ТПУ-9201-RS-L не выпускаются в исполнении «Ex» |
|
4 |
Модификация: М2 - аналоговый выходной сигнал 4-20 мА, фиксированный диапазон измерения (выбирается при заказе), длина монтажной части до 1000 мм; М3 - аналоговый выходной сигнал 4-20 мА, совмещённый с HART, возможность изменения диапазона измерений во время эксплуатации; М4 - аналоговый выходной сигнал 4-20 мА, возможность изменения диапазона измерений во время эксплуатации; RS - с цифровым сигналом по интерфейсу RS-485 (протокол Modbus RTU), возможность изменения диапазона измерений во время эксплуатации, возможен дополнительный аналоговый выходной сигнал 4-20 мА (опция); RS-L - цифровой сигнал по интерфейсу RS-485 (протокол Modbus RTU), возможность изменения диапазона измерений во время эксплуатации, цифровой светодиодный индикатор, возможен дополнительный аналоговый выходной сигнал 4-20 мА (опция). |
|
5 |
Опция для модификации RS, RS-L: 4-20 - аналоговый выходной сигнал 4-20 мА |
|
6 |
Диапазон измерений температуры, °С (в соответствии с таблицей 3) Заполняется только для модификации М2 |
|
7 |
Основная приведенная погрешность (класс точности): в соответствии с таблицей 3 |
|
8 |
Климатическое исполнение по ГОСТ 15150-69 Отсутствие обозначения - исполнение О5 для температуры (-50 ^ +70 °С) и влажности до 98 % (при температуре +35 °С), до 100 % (опция) |
|
9 |
Тип корпуса клеммной головки: АГ - из стеклонаполненного полиамида; СН - из нержавеющей стали; АЛ3, АЛ6, АЛ7 - из алюминиевого сплава; Exd - для взрывозащищённого исполнения АЛ6И - из алюминиевого сплава для исполнения с цифровым индикатором (ТПУ-9201-RS-L) |
|
10 |
Тип кабельного ввода: в соответствии с эксплуатационной документацией |
|
11 |
ПАЗ - Дополнительные стендовые испытания 360 часов (опция) |
|
12 |
Тип НСХ первичного преобразователя (в соответствии с таблицей 3): 100М, 100П, Pt100, К, L, S |
|
13 |
Конструктивное исполнение защитной арматуры: в соответствии с эксплуатационной документацией |
Продолжение таблицы 1
|
- 2 - 3 - 4 - 5 - 6 - 7 - 8 - 10 - 11 - 12 - 13 - 14 - 15 - 16 - 17 - 18 - 19 - 20 | |
|
Позиция |
Описание |
|
14 |
Диаметр защитной арматуры (отсутствие обозначения - диаметр 10 мм), мм |
|
15 |
Длина монтажной (погружаемой) части (от штуцера до конца арматуры), мм |
|
16 |
Длина наружной части (от штуцера до нижней плоскости клеммной головки), мм |
|
17 |
Вид крепления: М20х1,5 - штуцер М20х1,5; М27х2 - штуцер М27х2; М33х2 - штуцер М33х2. По согласованию с заказчиком возможно изготовление с другим видом крепления. |
|
18 |
Тип разъёма (при необходимости) |
|
19 |
Наличие первичной поверки (при поставке): без обозначения - без поверки; П- с поверкой. |
|
20 |
Обозначение технических условий: КПЛШ.411611.00. ТУ |
Пломбирование термопреобразователей не предусмотрено.
Заводской номер термопреобразователя в виде цифрового обозначения, состоящего из арабских цифр, наносится на наклейку или шильдик способом, принятым на заводе-изготовителе, и прикрепляется на клеммную головку. Знак поверки на термопреобразователи не наносится.
Программное обеспечение
Для термопреобразователей предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в ИП метрологически значимой части ПО. Внутреннее ПО является фиксированным, не загружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с Р50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средств измерений и измеренных данных.
Внешнее ПО, предназначенное для взаимодействия ИП с компьютером, не оказывает влияния на метрологические характеристики термопреобразователя. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации термопреобразователя. Конфигурирование включает установку параметров связи ИП с компьютером. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ИП и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные метрологически значимой части ПО приведены в таблице 2.
Таблица 2 - Идентификационный данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение (в зависимости от модификации) | ||
|
ТПУ-9201-М4 |
ТПУ-9201-RS, ТПУ-9201-RS-L |
ТПУ-9201-М3 | |
|
Идентификационное наименование ПО |
IP233M4 |
IP233RS |
HART7 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
не ниже 1.00 |
не ниже 1.00 |
|
Цифровой индикатор ПО |
- |
- |
- |
Технические характеристики
Диапазоны измерений и пределы основной приведённой погрешности ТПУ приведены в таблице 3.
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С от нормальной (+25±5) °С в пределах рабочих температур, не превышают значения половины основной приведённой погрешности с учётом примечаний в таблице 3.
Таблица 3 - Метрологические характеристики ТПУ-9201
|
Тип НСХ (1) ПП |
Диапазон измерений температуры (2), °С |
Пределы допускаемо погрешности (3), у, % |
й основной приведённой (от диапазона измерений) |
|
Класс А (4) |
Класс В (4) | ||
|
100М |
от -50 до +50 |
±0,15 |
±0,25 |
|
от -50 до +100 |
±0,23 | ||
|
от -50 до +150 |
±0,30 | ||
|
от 0 до +100 |
±0,25 | ||
|
от 0 до +150 |
±0,23 | ||
|
от 0 до +200 |
±0,30 | ||
|
от -50 до +200 |
±0,38 | ||
|
от -20 до +130 |
±0,23 | ||
|
Pt100 100П |
от -196 до +100 |
±0,15 |
±0,25 |
|
от -50 до +50 |
±0,25 |
±0,50 | |
|
от -50 до +100 |
±0,15 |
±0,40 | |
|
от -50 до +150 |
±0,15 |
±0,25 | |
|
от 0 до +100 |
±0,20 |
±0,30 | |
|
от 0 до +150 |
±0,15 |
±0,40 | |
|
от 0 до +200 |
±0,15 |
±0,40 | |
|
от 0 до +300 |
±0,20 |
±0,40 | |
|
от 0 до +500 |
±0,20 |
±0,50 | |
|
от -196 до +500 |
±0,20 |
±0,50 | |
|
от -20 до +130 |
±0,15 |
±0,30 | |
|
K |
от -50 до +300 |
±0,15 |
±0,50 |
|
от -50 до +600 |
±0,15 |
±0,25 | |
|
от -50 до +900 |
±0,15 |
±0,25 | |
|
от -50 до +1200 |
±0,15 |
±0,25 |
|
Тип НСХ 1 ПП |
Диапазон измерений температуры 2, °С |
Пределы допускаемо погрешности 3, у, % |
й основной приведённой (от диапазона измерений) |
|
Класс А 4 |
Класс В 4 | ||
|
от 0 до +300 |
±0,25 |
±0,50 | |
|
от 0 до +600 |
±0,15 |
±0,25 | |
|
от 0 до +900 |
±0,15 |
±0,25 | |
|
от 0 до +1200 |
±0,15 |
±0,25 | |
|
L |
от -50 до +300 |
±0,15 |
±0,25 |
|
от -50 до +400 |
±0,15 |
±0,25 | |
|
от -50 до +500 |
±0,15 |
±0,25 | |
|
от -50 до +600 |
±0,15 |
±0,25 | |
|
от 0 до +300 |
±0,15 |
±0,40 | |
|
от 0 до +400 |
±0,15 |
±0,25 | |
|
от 0 до +500 |
±0,15 |
±0,25 | |
|
от 0 до +600 |
±0,15 |
±0,25 | |
|
S |
от 0 до +500 |
±0,15 |
±0,25 |
|
от 0 до +700 | |||
|
от 0 до +900 | |||
|
от 0 до +1100 | |||
|
от 0 до +1300 | |||
|
от 0 до +1500 | |||
|
от 0 до +1700 |
- |
Таблица 4 - Технические характеристики ТПУ-9201
|
Наименование характеристики |
Значение |
|
Выходной сигнал: - ТПУ-9201-М2, ТПУ-9201-М4 - ТПУ-9201-М3 - ТПУ-9201-RS, ТПУ-9201-RS-L |
от 4 до 20 мА(1); от 4 до 20 мА, совмещённый с HART(1); RS-485 (Modbus RTU), возможен дополнительный сигнал от 4 до 20 мА (опция) |
|
Напряжение питания (от источника) постоянного тока, В: - для ТПУ-9201-М2, ТПУ-9201-М3, ТПУ-9201-М4 - для ТПУ-9201-RS, ТПУ-9201-RS-L - для ТПУ-9201-Ex |
от 12 до 36 от 18 до 36 от 15 до 24 |
|
Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
20 |
|
Количество чувствительных элементов, шт. |
1 |
|
Длина монтажной части (2), мм, |
от 60 до 3150 |
|
Длина наружной части (2), мм |
от 60 до 3000 |
|
Диаметр монтажной части, мм |
от 3 до 20 |
|
Масса (в зависимости от конструктивного исполнения), кг, не более |
10 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C |
от -50 до +70 от -50 до +80 (для взрывозащищённого исполнения) от -60 до +80 (по специальному заказу) |
|
- относительная влажность, % |
до 98 при температуре +35 °C до 100 (по специальному заказу) |
|
Маркировка взрывозащиты: - искробезопасная цепь (кроме ТПУ-9201-RS, ТПУ-9201-RS-L) - взрывонепроницаемая оболочка |
0Ex ia IIC T6 Ga X 1Ex db IIC T6 Gb X |
|
1) Совмещённый с питанием («токовая петля»); 2) Но не менее десяти диаметров ТПУ с ТП (кроме ТП полного погружения); Для ТПУ с верхним пределом диапазона измерений св. +700 °С до +1200 °С включ.: не менее 150 мм; Для ТПУ с верхним пределом диапазона измерений св.+1200 °С: не менее 250 мм; Для модификации ТПУ-9201-М2 суммарная длина монтажной и наружной части не превышает 1500 мм, если в качестве чувствительного элемента используется термопреобразователь сопротивления. | |
Знак утверждения типа
наносится на титульные листы Паспорта КПЛШ.411611.001 ПС и Руководства по эксплуатации
КПЛШ.411611.001РЭ типографским способом.
Комплектность
Комплектность термопреобразователей приведена в таблице 5.
Таблица 5 - Комплект поставки
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Термопреобразователь ТПУ-9201 |
- |
1 шт. |
Исполнение в соответствии с заказом |
|
Компенсатор холодного спая для ТПУ-9201-М4 |
- |
1 шт. |
Идёт в комплекте только с ТПУ-9201-М4 |
|
Компенсатор холодного спая для ТПУ-9201-RS, ТПУ-9201-RS-L |
- |
1 шт. |
Идёт в комплекте только с ТПУ-9201-RS, ТПУ-9201-RS-L |
|
Паспорт |
КПЛШ.411611.001 ПС |
1 экз. |
На каждый ТПУ |
|
Руководство по эксплуатации |
КПЛШ.411611.001РЭ |
1 экз. |
На партию 25 шт. или менее при поставке в один адрес |
|
Диск с ПО |
- |
1 шт. |
На партию ТПУ-9201-М3, ТПУ-9201-М4, ТПУ-9201-RS, ТПУ-9201-RS-L |
|
Комплект метизов для крепления и подключения к контактам |
- |
1 шт. |
- |
|
Адаптер ИП233-М4 |
- |
1 шт. |
По заказу потребителя |
|
Адаптер USB/RS485 |
- |
1 шт. |
По заказу потребителя |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа КПЛШ.411611.001РЭ «Руководство по эксплуатации».
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
КПЛШ.411611.001ТУ Термопреобразователи универсальные ТПУ-9201. Технические условия.
