Датчики давления струнные WP
| Номер в ГРСИ РФ: | 97340-25 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ООО НТЦ «Комплексные системы мониторинга» (КСМ), г. Санкт-Петербург |
Датчики давления струнные WP (далее по тексту - датчики) предназначены для измерений избыточного давления жидкости в стояках, скважинах, трубопроводах и цистернах высокого давления (могут входить в комплекс систем мониторинга инженерных конструкций).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97340-25 | |||||||||
| Действует | по 26.12.2030 | |||||||||
| Наименование | Датчики давления струнные | |||||||||
| Модель | WP | |||||||||
| Модификации |
WP-Х1-Х2-Х3, где: Х1–модификация датчика: WP-35, WP-50, WP-70, WP-100, WP-200, WP-300, WP-500 Х2–тип фильтра на конце датчика: (SS) –фильтр из нержавеющей стали; (HT) –керамический фильтр Х3–наличие термистора(характеристики не нормированы изготовителем): (Т) –обозначение что термистор есть; индекс (Х3) не указывается при отсутствии термистора на испытания представлены: WP-35-SS-T WP-500-SS-T |
|||||||||
| Приказы |
№2885 от
26.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 6ce68d82-7742-b255-c191-f6ab558725b5 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО НТЦ «Комплексные системы мониторинга», РОССИЯ, 192102, г. Санкт-Петербург, вн.тер.г. муниципальный округ Волковское, ул. Фучика, д. 4, литера К, помещ. 12Н, офис 408
Поверка
| Методика поверки / информация о поверке |
МП-961-2025 Государственная система обеспечения единства измерений. Датчики давления струнные WP. Методика поверки
(с 26.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97340-25: Описание типа
2025-97340-25.pdf
|
Скачать | 119.7 КБ | |
|
97340-25: Методика поверки
МП-961-2025
2025-mp97340-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Датчики давления струнные WP (далее по тексту - датчики) предназначены для измерений избыточного давления жидкости в стояках, скважинах, трубопроводах и цистернах высокого давления (могут входить в комплекс систем мониторинга инженерных конструкций).
Описание
Датчики представляют собой герметичный корпус из нержавеющей стали в котором размещены: вибрирующая проволока в качестве чувствительного элемента (ЧЭ), прикрепленная одним концом к неподвижной опоре, а другим концом - к диафрагме; фильтр, который предотвращает контакт частиц с мембраной; электромагнитная катушка для возбуждения струны и измерений периода ее колебаний; термистора (при наличии).
Принцип действия датчиков основан на зависимости резонансной частоты колебаний ЧЭ, вызванного давлением на мембрану, значение которой преобразуется в значение давления по функции преобразования, указанной в паспорте на каждое средство измерений или в автоматическом режиме специальным блоком считывателя (ISSO-PR-VW).
Структура условного обозначения датчиков:
WP-X1-X2-X3,
где Х1 - модификация датчика (например: WP-500);
Х2 - тип фильтра на конце датчика: (SS) - фильтр из нержавеющей стали; (HT) - керамический фильтр;
Х3 - наличие термистора (характеристики не нормированы изготовителем): (Т) - обозначение что термистор есть; индекс (Х3) не указывается при отсутствии термистора.
Серийные номера в виде цифрового обозначения наносят на маркировочную табличку типографским методом.
Общий вид датчиков с указанием места нанесения маркировочной таблички представлен на рисунке 1.
Общий вид маркировочной таблички и место нанесения серийного номера представлены на рисунке 2.
Конструкция датчиков не предусматривает нанесение на корпус знака поверки.
Пломбирование средств измерений от несанкционированного доступа не производится, защита от несанкционированного доступа к внутренним элементам датчика обеспечивается конструкцией.

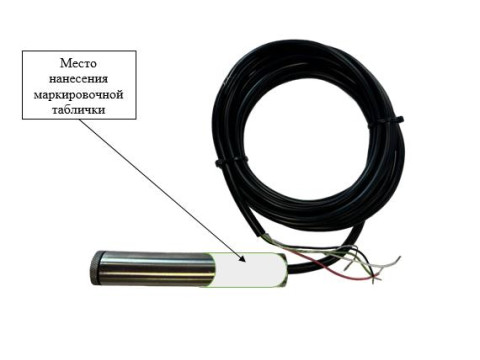

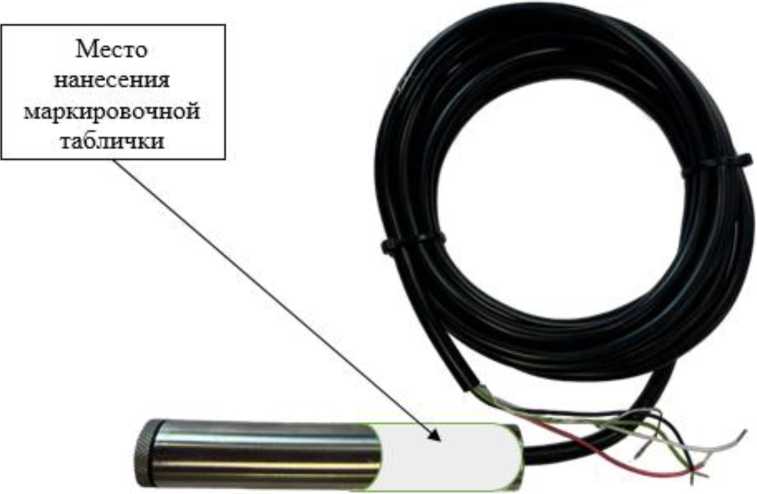

Рисунок 1 - Общий вид датчиков и место нанесения маркировочной таблички

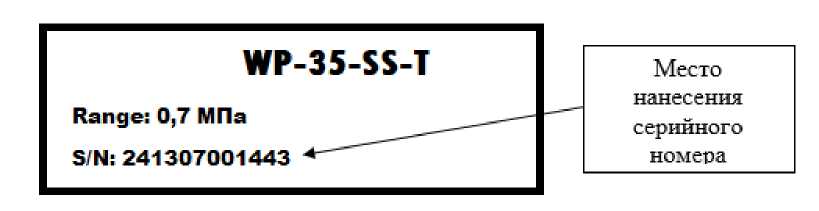

Рисунок 2 - Общий вид маркировочной таблички и место нанесения серийного номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификация |
Наименование характеристики | |
|
Диапазоны измерений избыточного давления, кПа |
Пределы допускаемой абсолютной погрешности измерений избыточного давления по линейной функции преобразования (по полиноминальной функции), кПа | |
|
Значение |
Значение | |
|
WP-35 |
от 0 до 350 |
±0,40 (±0,35) |
|
WP-50 |
от 0 до 500 |
±0,6 (±0,5) |
|
WP-70 |
от 0 до 700 |
±0,8 (±0,7) |
|
WP-100 |
от 0 до 1000 |
±1,5 (±1) |
|
WP-200 |
от 0 до 2000 |
±2,5 (±2) |
|
WP-300 |
от 0 до 3000 |
±3,5 (±3) |
|
WP-500 |
от 0 до 5000 |
±5,5 (±5) |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал (в виде резонансной частоты колебания струны), Гц |
от 300 до 6500 |
|
Габаритные размеры (длинахдиаметр), мм, не более |
133x19 |
|
Масса, кг, не более |
0,4 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -45 до +80 95 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Срок службы, лет |
10 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
|
Таблица 4 - Комплектность средства изме |
рений | |
|
Наименование |
Обозначение |
Количество |
|
Датчик давления струнный |
WP1) |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
26.51.52-004-05877021-2024.РЭ |
1 экз. |
|
1) Обозначение в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 3 «Снятие отчетов и обработка данных» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52-004-05877021-2024 «Датчик давления струнный WP. Технические условия».
