Амперметры переменного тока MNS-АМР-771
| Номер в ГРСИ РФ: | 97342-25 |
|---|---|
| Категория: | Амперметры |
| Производитель / заявитель: | ANSHAN ANZA ELECTRONIC POWER CO.LTD, КИТАЙ |
|
97342-25: Описание типа
2025-97342-25.pdf
|
Скачать | 153.6 КБ |
Амперметры переменного тока MNS-AMP-771 (далее по тексту - амперметры) предназначены для измерений действующего значения силы переменного тока промышленной частоты в однофазных электрических цепях.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97342-25 | |||||||||
| Действует | по 26.12.2030 | |||||||||
| Наименование | Амперметры переменного тока | |||||||||
| Модель | MNS-АМР-771 | |||||||||
| Модификации |
MNS-АMP–771-ХХХХ/5, где ХХХХ/5 - Максимальное значение диапазона измерений на испытания представлены: MNS-AMP-771-2000/5 MNS-AMP-771-400/5 |
|||||||||
| Приказы |
№2885 от
26.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 53ea8075-e4e1-3bb3-de26-95a56b5f70e2 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ANSHAN ANZA ELECTRONIC POWER CO.LTD, КИТАЙ, Building 289, Jiudao Street, Tesi District, Anshan City, Liaoning Province
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.497-83 Государственная система обеспечения единства измерений. Амперметры, вольтметры, ваттметры, варметры. Методика поверки
(с 26.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
97342-25: Описание типа
2025-97342-25.pdf
|
Скачать | 153.6 КБ |
Описание типа
Назначение
Амперметры переменного тока MNS-AMP-771 (далее по тексту - амперметры) предназначены для измерений действующего значения силы переменного тока промышленной частоты в однофазных электрических цепях.
Описание
Принцип действия амперметров основан на взаимодействии магнитного поля катушки с подвижным ферромагнитным сердечником, к которому прикреплен стрелочный указатель. Градуировка шкалы соответствует среднеквадратическим (действующим) значениям силы переменного тока.
Амперметры являются приборами электромагнитной системы трансформаторного включения с выходным током 5 А.
Амперметры имеют 19 модификаций, отличающихся диапазоном измерений.
Конструктивно амперметры выполнены в прямоугольном пластмассовом корпусе, на лицевой панели которого расположена шкала и стрелочный указатель (движение стрелки по ходу часов с углом отклонения 90 °). Кроме того, на передней панели амперметров расположен винт (шлиц) корректора, с помощью которого можно установить указатель амперметра на нулевую отметку шкалы при отключенных цепях измерения тока.
Клеммы для подключения к измерительной цепи находятся на задней стороне корпуса амперметров и выполнены в виде винтов М4.
Рабочее положение амперметров - вертикальное.
Заводской номер наносится методом печати на этикетку, наклеенную на боковую часть корпуса, в виде трех латинских букв и цифрового кода, состоящего из семи арабских цифр, нанесение знака поверки на амперметры не предусмотрено. Пломбирование мест настройки (регулировки) амперметров не предусмотрено.
Пример обозначения амперметра при заказе:
Амперметр переменного тока MNS-AMP-771-400/5
Структура условного обозначения модификаций амперметров.
MNS-AMP-771 -ХХХХ/5
I I Максимальное значение диапазона измерений
приведено в таблице 1

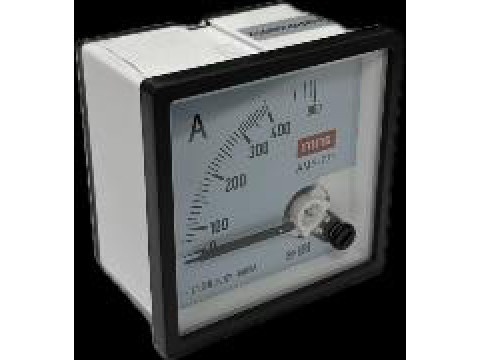

Общий вид амперметров переменного тока MNS-AMP-771 представлен на рисунке 1.
Рисунок 1 - Общий вид амперметров переменного тока MNS-AMP-771

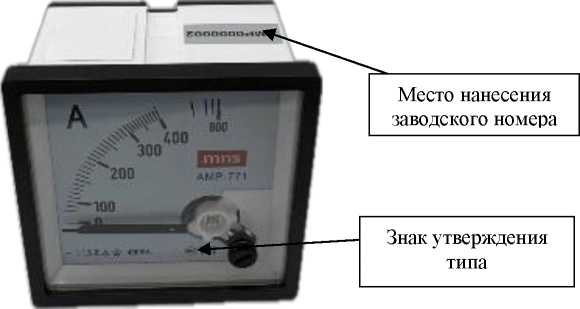

Внешний вид лицевой и боковой части амперметра номера приведен на рисунке 2.
с местами нанесения заводского
Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы переменного тока, А1) |
от 0 до 50; от 0 до 100; от 0 до 150; от 0 до 200; от 0 до 250; от 0 до 300; от 0 до 400; от 0 до 500; от 0 до 600; от 0 до 800; от 0 до 1000; от 0 до 1200; от 0 до 1500; от 0 до 2000; от 0 до 2500; от 0 до 3000; от 0 до 4000; от 0 до 5000; от 0 до 6000 |
|
Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности силы переменного тока, % |
±1,5 |
|
Класс точности по ГОСТ 8711-93 |
1,5 |
|
Пределы допускаемой вариации показаний, А: |
±(0,015^норм)2) |
Продолжение таблицы 1________________________________________________________
|
Наименование характеристики |
Значение |
|
Номинальный диапазон частот, Гц |
от 45 до 55 |
|
Остаточное отклонение указателя приборов от нулевой отметки шкалы, мм, не более |
0,3 |
|
Примечания: 1) конкретное значение приведено в паспорте 2) 1норм - нормирующее значение, равное верхнему пределу диапазона измерений | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Допустимая длительность перегрузки при нагрузке, равной 120 % от верхнего предела измерений, ч |
2 |
|
Габаритные размеры (высотахширинахглубина), мм не более |
73 х 73 х 70 |
|
Длина шкалы, мм |
45 |
|
Масса, кг, не более |
0,2 |
|
IP |
52 |
|
Нормальные условия: - температура окружающей среды, оС, - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +30 до 80 от 84 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающей среды, оС, - относительная влажность воздуха при +25 оС, % - атмосферное давление, кПа |
от -25 до +40 до 95 от 84 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и методом трафаретной печати со слоем защитного покрытия на табличку на шкалу амперметров.
Комплектность
Таблица 4 - Комплектность средства измерений_____________________________________
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Амперметр переменного тока |
MNS-AMP-771 |
1 |
|
Паспорт* |
- |
1 |
|
Комплект монтажных частей |
- |
1 |
|
* В электронном виде, на сайте: Web-сайт: https://mns-electric.ru/ | ||
Сведения о методах измерений
приведены в разделе 5 «Устройство и работа» документа «Амперметры переменного тока MNS-AMP-771. Паспорт».
Нормативные документы
ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока в диапазоне от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц.»;
Стандарт предприятия «Амперметры переменного тока MNS-AMP-771. Стандарт предприятия».
