Осциллографы цифровые ОСЦ
| Номер в ГРСИ РФ: | 97346-25 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | ООО "VXI-Системы", г.Москва |
Осциллографы цифровые ОСЦ (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97346-25 | ||||||||||||
| Действует | по 26.12.2030 | ||||||||||||
| Наименование | Осциллографы цифровые | ||||||||||||
| Модель | ОСЦ | ||||||||||||
| Модификации |
ОСЦ201-PXIe ОСЦ202-PXIe |
||||||||||||
| Приказы |
№2885 от
26.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | e9f2e3a0-a755-a8e6-d9be-952238b40e9e | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «VXI-Системы», РОССИЯ, 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0021-2025 МП Государственная система обеспечения единства измерений. Осциллографы цифровые ОСЦ. Методика поверки
(с 26.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97346-25: Описание типа
2025-97346-25.pdf
|
Скачать | 139.3 КБ | |
|
97346-25: Методика поверки
РВНЕ.0021-2025 МП
2025-mp97346-25.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Осциллографы цифровые ОСЦ (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Описание
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании мгновенных значений напряжения электрического сигнала в цифровой код в реальном времени и записи полученной измерительной информации во внутреннюю память. Осциллографы имеют два независимых измерительных канала. В каналах осуществляется усиление или деление напряжения в зависимости от его уровня, а также может производиться постоянное смещение входного сигнала.
Конструктивно осциллографы выполнены в виде сборки печатной платы в экранированном корпусе, имеющем лицевую панель с разъёмами для сигнальных кабелей и разъёмы для подключения к носителям модулей (далее также - НМ).
Эксплуатация осциллографов осуществляется совместно со следующими НМ: модуль HMPXI AXIe-1, шасси СН-14 PXIe, шасси СН-14 PXIe-PC, моноблокРХ1е-10 и аналогичными, поддерживающими работу с модулями стандарта PXIe. Управление осциллографами осуществляется от внешнего компьютера, подключаемого к НМ.
Осциллографы имеют две модификации: ОСЦ201-РХ1е, ОСЦ202-РХ1е, которые отличаются метрологическими характеристиками.
Заводской номер наносится на маркировочную табличку, расположенную на экранной панели, методом лазерной гравировки в виде цифрового кода.
Общий вид осциллографов с указанием места нанесения заводского номера и знака утверждения типа указан на рисунке 1. Нанесение знака поверки на осциллографы в обязательном порядке не предусмотрено. В конструкции осциллографов отсутствуют элементы регулировки и подстройки, их пломбирование не предусмотрено.

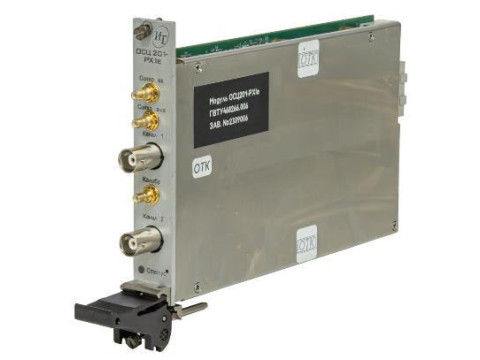

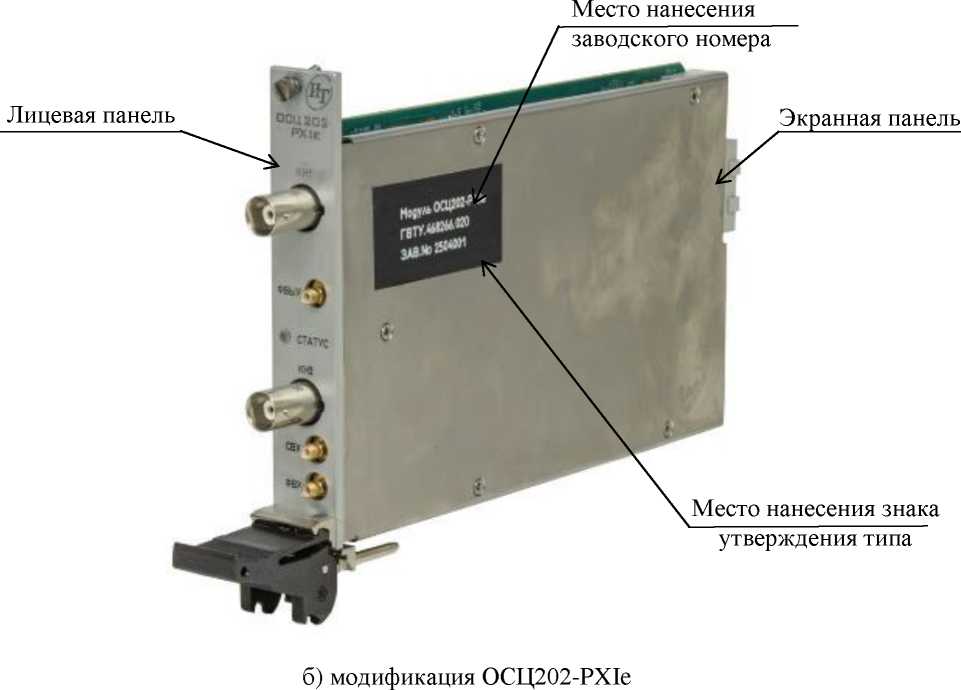

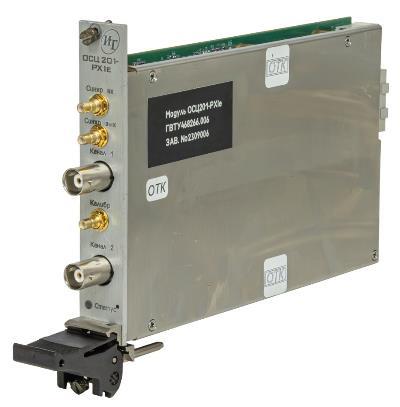

Рисунок 1 - Общий вид осциллографов с указанием места нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение осциллографов устанавливается на внешний компьютер с операционной системой (ОС) Windows 32-bit, Windows 64-bit или Linux 64-bit, и служит для управления режимами работы и отображения результатов измерений.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций «.dll» и «.so».
Метрологические характеристики осциллографов нормированы с учетом влияния метрологически значимого ПО.
Метрологически значимая часть ПО и измерительная информация защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Операционная система |
Windows |
Linux | |
|
Идентификационное наименование |
unscope_math_32.dll |
unscope_math_64.dll |
libunscope_math. so |
|
Номер версии ПО |
не ниже 1.0 | ||
|
Цифровой идентификатор ПО |
6CE481D8 |
99051609 |
52962e08 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | ||
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
ОСЦ201-РХЬ | |
|
Количество измерительных каналов |
2 |
|
Полоса пропускания, МГц |
100 |
|
Входное сопротивление |
1 МОм 50 Ом |
|
Диапазоны измерений мгновенных значений напряжения постоянного тока, U^, В - входное сопротивление 1 МОм - входное сопротивление 50 Ом |
от ±0,05 до ±100,00 от ±0,05 до ±5,00 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона (при нулевом смещении)) погрешности измерений мгновенных значений напряжения постоянного тока, % - в диапазоне «±100 В» - в остальных диапазонах |
±1,0 ±0,6 |
|
Дискретность установки постоянного напряжения смещения, В/дел |
0,002-1^1 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона) погрешности установки постоянного напряжения смещения, % - в диапазоне «±100 В» - в остальных диапазонах |
±1,0 ±0,6 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени Тх, с |
± [6F1xTx + Тд2)] |
|
Время нарастания, нс, не более |
6 |
|
ОСЦ202-РХ1е | |
|
Количество измерительных каналов |
2 |
|
Максимальная полоса пропускания, МГц |
1000 |
|
Входное сопротивление |
1 МОм 50 Ом |
|
Диапазоны измерений мгновенных значений напряжения постоянного тока, ипр, В - входное сопротивление 1 МОм - входное сопротивление 50 Ом |
от ±0,05 до ±50,00 от ±0,05 до ±5,00 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона (при нулевом смещении)) погрешности измерений мгновенных значений напряжения постоянного тока, % - в диапазоне «±0,05 В» - в диапазоне «±0,1 В» - в остальных диапазонах |
±3,0 ±2,0 ±1,0 |
|
Дискретность установки постоянного напряжения смещения, В/дел |
0,002-1иПр1 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона) погрешности установки постоянного напряжения смещения, % - в диапазоне «±0,05 В» - в диапазоне «±0,1 В» - в остальных диапазонах |
±3,0 ±2,0 ±1,0 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени Tx, с |
■ |6F'4Tx + Тд4)] |
|
Время нарастания, пс, не более |
800 |
|
П р и м е ч а н и я: 1) - 6F = ± 2-10’6. 2) - период дискретизации аналого-цифрового преобразования устанавливается в диапазоне от 4-10’9 до 0,2 с. 3) - 6F = ± 2040-6. 4) - период дискретизации аналого-цифрового преобразования устанавливается в диапазоне от 840-10 до 0,1 с. | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
214х131х20 |
|
Масса, кг, не более |
0,41 |
|
Напряжение питания постоянного тока, В |
3,3 ± 0,17 12 ± 0,60 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа |
от +5 до +40 80 от 84,0 до 106,7 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку осциллографов.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой ОСЦ |
ГВТУ.468266.0061) ГВТУ.468266.0202) |
1 шт. |
|
Паспорт |
ГВТУ.468266.006ПС1) ГВТУ.468266.020ПС2) |
1 экз. |
|
Руководство по эксплуатации |
ГВТУ.468266.006РЭ1) ГВТУ.468266.020РЭ2) |
1 экз. |
|
Управляющая панель. Руководство оператора |
ФТКС.67014-01 34 01 |
1 экз. |
|
Драйвер. Руководство системного программиста |
ФТКС.77014-01 32 01 |
1 экз. |
|
Комплект ПО модулей VXI-Системы |
ГВТУ.85001-01 |
1 шт. |
|
Комплект ПО Linux модулей VXI-Системы |
ГВТУ.85001-02 |
1 шт. |
|
Informtest VISA |
ФТКС.34003-01 |
1 шт. |
|
Informtest VISA LINUX |
ФТКС.34003-02 |
1 шт. |
|
Комплект принадлежностей |
_ |
1 шт. |
|
1) - для осциллографов модификации ОСЦ201-РХ1с; 2) - для осциллографов модификации ОСЦ2О2-РХ^. | ||
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации осциллографов цифровых ОСЦ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
ГВТУ.468266.053ТУ «Осциллографы цифровые ОСЦ. Технические условия».
