Анализаторы кислорода SFTO-3000
| Номер в ГРСИ РФ: | 97353-25 |
|---|---|
| Производитель / заявитель: | Guoyi (Beijing) Analytical Instrument Co., LTD, КИТАЙ |
Анализаторы кислорода SFTO-3000 (далее - анализаторы) предназначены для измерений объемной доли кислорода.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97353-25 | |||||||||
| Действует | по 29.12.2030 | |||||||||
| Наименование | Анализаторы кислорода | |||||||||
| Модель | SFTO-3000 | |||||||||
| Приказы |
№2888 от
29.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 558c2186-3447-8f12-ce34-884e5798782b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Guoyi (Beijing) Analytical Instrument Co., LTD, КИТАЙ, (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, Beijing
Поверка
| Методика поверки / информация о поверке |
МП-858-2025 Государственная система обеспечения единства измерений. Анализаторы кислорода SFTO-3000. Методика поверки
(с 29.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97353-25: Описание типа
2025-97353-25.pdf
|
Скачать | 121.8 КБ | |
|
97353-25: Методика поверки
МП-858-2025
2025-mp97353-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Анализаторы кислорода SFTO-3000 (далее - анализаторы) предназначены для измерений объемной доли кислорода.
Описание
Анализаторы являются автоматическими приборами непрерывного действия.
Принцип действия анализаторов основан на электрохимическом методе измерения, заключающемся в измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.
Метод отбора пробы - принудительный.
В состав анализаторов входят измерительный преобразователь и электронный блок. Основным элементом измерительного преобразователя является электрохимическая ячейка.
Встроенный и измерительный блок микропроцессора позволяет выбрать диапазон измерений. Результаты измерений объемной доли кислорода выводятся на жидкокристаллический дисплей электронного блока, расположенный на передней панели, на которой также расположена четырёхкнопочная клавиатура. Электронный блок обеспечивает дополнительное программирование параметров работы анализатора, формирование сигналов тревоги, индикацию срока службы электрохимической ячейки, сообщение об ошибках по стандартам NAMUR.
Анализаторы дополнительно могут комплектоваться системами пробоподготовки.
Общий вид анализаторов приведен на рисунке 1.
Нанесение знака поверки на анализаторы не предусмотрено.
Анализаторы имеют серийные номера, которые в виде буквенно-цифрового обозначения наносятся методом фотохимпечати на идентификационную табличку (рисунок 2), расположенную на задней панели прибора.
Пломбирование от несанкционированного доступа не предусмотрено.

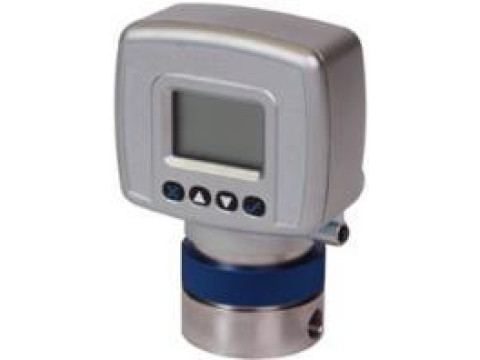

Рисунок 1 - Общий вид анализаторов
Анализаторы кислорода
МОДЕЛЬ:5ЕТО-3000
S/N:
ОЕх ia НС Т4 Ga X
Guoyi (Beijing) Analytical Instrument Co.. LTD (No. 1 Shunchuang Second Road) North ot Wenhueytng Village. Shunyi Ostnct BEIJING
Рисунок 2 - Идентификационная табличка
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО).
Встроенное ПО выполняет следующие функции:
- отображение результатов измерения и состояния анализатора;
- выбор диапазона измерений с помощью меню анализатора.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OXY IQ STD 001 B.HE |
|
Номер версии (идентификационный номер ПО) |
001 |
|
Цифровой идентификатор ПО |
STD001B |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Метрологические и основные технические характеристики анализаторов приведены в таблицах 2 - 5.
Таблица 2 - Основные метрологические характеристики анализаторов
|
Определяемый компонент |
Диапазон1) измерений объёмной доли определяемого компонента, % (млн-1) |
Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности, % |
|
O2 (кислород) |
от 0 до 10 млн-1 |
± 8 |
|
от 0 до 20 млн-1 | ||
|
от 0 до 50 млн-1 | ||
|
от 0 до 100 млн-1 | ||
|
от 0 до 200 млн-1 | ||
|
от 0 до 500 млн-1 | ||
|
от 0 до 1000 млн-1 |
± 5 | |
|
от 0 до 2000 млн-1 |
± 3 | |
|
от 0 до 5000 млн-1 | ||
|
от 0 до 10000 млн-1 | ||
|
от 0 до 1 % | ||
|
от 0 до 2 % | ||
|
от 0 до 5 % | ||
|
от 0 до 10 % |
± 2 | |
|
от 0 до 25 % | ||
|
1) Фактические значения диапазонов измерений, установленных для применения, приводятся в паспорте на конкретный экземпляр анализатора. | ||
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний, Т09, с, не более |
30 |
|
Время прогрева, мин, не более |
30 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -20 °С до +15 °С включ. и св. +25 °С до +60 °С, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±0,1 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ВхШхД), мм, не более |
52x70x104 |
|
Масса, кг, не более |
0,612 |
|
Напряжение питания постоянного тока, В |
от 24 до 28 |
|
Маркировка взрывозащиты |
0Ex ia IIC T4 Ga X |
|
Степень защиты от внешних воздействий, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP66 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без образования конденсата), %, не более - атмосферное давление, кПа |
от -20 до +60 80 от 84 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
219000 |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплектность поставки анализаторов приведена в таблице 6.
Таблица 6 - Комплект поставки анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор кислорода |
SFTO-3000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Использование по назначению» документа «Анализаторы кислорода SFTO-3000. Руководство по эксплуатации».
Нормативные документы
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Стандарт предприятия Q/KL 20.010-2025 фирмы «Guoyi (Beijing) Analytical Instrument Co., LTD», Китай
