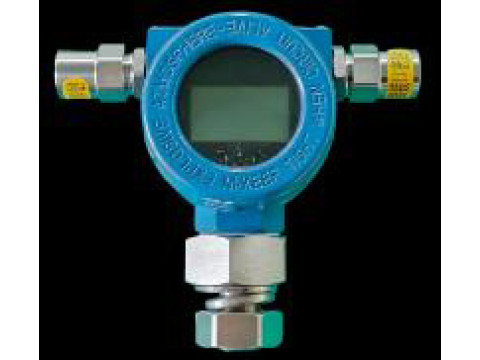

Индикаторы локальные HSX-1
| Номер в ГРСИ РФ: | 97356-25 |
|---|---|
| Производитель / заявитель: | BEIJING BIIC FAR EAST INSTRUMENT CO., LTD., КИТАЙ |
Индикаторы локальные HSX-1 (далее - индикаторы) предназначены для измерений силы постоянного электрического тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97356-25 | ||||||
| Действует | по 29.12.2030 | ||||||
| Наименование | Индикаторы локальные | ||||||
| Модель | HSX-1 | ||||||
| Приказы |
№2888 от
29.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | ac2f6500-42ba-1667-ded3-14baca8ff580 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
BEIJING BIIC FAR EAST INSTRUMENT CO., LTD., КИТАЙ, ROOM 101, BUILDING 3, NO.3 COURTYARD, NO.3, GUANGGU 7TH STREET, YANQING DISTRICT, BEIJING
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1291-201/2-2025 Государственная система обеспечения единства измерений. Индикаторы локальные HSX-1. Методика поверки
(с 29.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97356-25: Описание типа
2025-97356-25.pdf
|
Скачать | 326.1 КБ | |
|
97356-25: Методика поверки
РТ-МП-1291-201/2-2025
2025-mp97356-25.pdf
|
Скачать | 938.1 КБ |
Описание типа
Назначение
Индикаторы локальные HSX-1 (далее - индикаторы) предназначены для измерений силы постоянного электрического тока.
Описание
Принцип действия индикаторов аналого-цифровом преобразовании силы постоянного электрического тока, поступающего от внешнего оборудования, с последующим отображением результатов измерений на экране в настраиваемом диапазоне.
К индикаторам могут подключаться первичные измерительные преобразователи (датчики) или иное оборудование с унифицированным выходным сигналом в виде силы постоянного электрического тока.
На дисплее прибора отображается результат измерений в настроенном диапазоне. Индикация пятиразрядная, с плавающей запятой. В первом разряде может также отображаться знак минус. В нижней части дисплея дополнительно может отображаться результат измерений в единицах силы постоянного электрического тока или температура окружающей среды. Кроме того, в верхней части дисплея имеется 20-сегментная гистограмма, индицирующая результат измерений.
Конструктивно индикаторы представляют собой прибор в металлическом корпусе. На лицевой стороне индикаторов под крышкой с прозрачным окном располагается жидкокристаллический экран. На оборотной стороне индикаторов располагается клеммная колодка для подключения питания и источника входного сигнала. Индикаторы являются взрывозащищенными.
Заводской номер индикаторов, состоящий из арабских цифр, наносится способом лазерной гравировки на информационную табличку, расположенную в верхней части индикаторов. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование индикаторов не предусмотрено. Общий вид индикаторов приведен на рисунке 1. Информационная табличка приведена на рисунке 2.
Место нанесения знака утверждения типа
Место нанесения за
водского номера

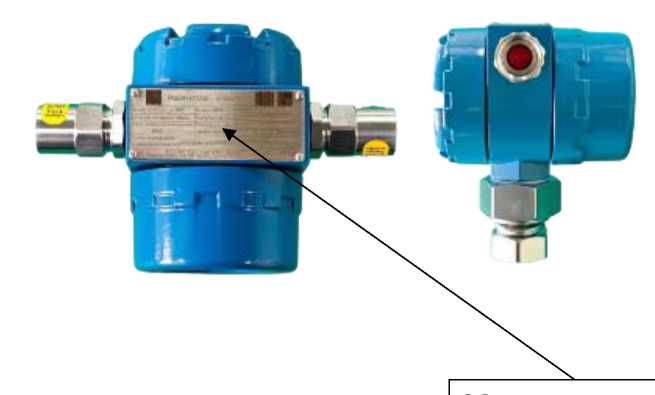

Рисунок 1 - Общий вид индикаторов

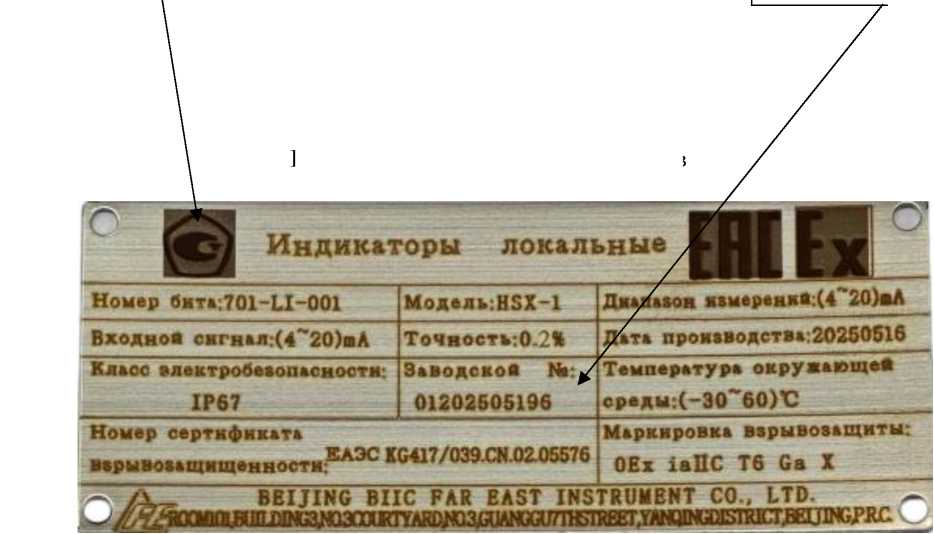

Рисунок 2 - Информационная табличка
Программное обеспечение
Метрологически значимым программным обеспечением (далее - ПО) является встроенное ПО индикаторов, обеспечивающее функционирование и настройку.
Встроенное ПО загружается в постоянную память индикаторов на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Идентификационные данные встроенного ПО приведены в таблице 1. Уровень защиты «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
JE751 |
|
Номер версии (идентификационный номер) ПО |
254XX * |
|
Примечание - * Первые три цифры номера версии ПО обозначают метрологически значимую часть ПО. Символами Х, где вместо символа может быть цифра от 0 до 9, обозначена часть номера версии, относящаяся к метрологически незначимой части встроенного ПО. | |
Технические характеристики
Основные метрологические характеристики индикаторов приведены в таблице 2. Основные технические характеристики индикаторов приведены в таблице 3.
Таблица 2 - Метрологические характеристики индикаторов
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 |
|
Наименьший нижний предел показаний (индикации), усл. ед. |
-9999 |
|
Наибольший верхний предел показаний (индикации), усл. ед. * |
99999 |
|
Пределы допускаемой основной приведенной к разности между верхним и нижним пределами измерений погрешности индикаторов, % |
±0,20 |
|
Пределы допускаемой дополнительной приведенной к разности между верхним и нижним пределами измерений погрешности индикаторов от влияния температуры окружающий среды, на каждый 1 °C, % |
±0,0075 |
|
Примечание - разность между верхним и нижним пределами показаний не должна превышать 99999 усл. ед. | |
Таблица 3 - Основные технические характеристики индикаторов
|
Наименование характеристики |
Значение |
|
Постоянное электрическое напряжение питания, В |
от 12 до 30 |
|
Габаритные размеры ширина х длина х высота, мм, не более |
165 х 156 х 137 |
|
Масса, кг, не более |
1,8 |
|
Нормальная температура окружающей среды, °C |
от 22 до 28 |
|
Рабочие условия: - температура окружающей среды, °C - относительная влажность без конденсации влаги, % |
от -30 до +60 от 5 до 95 |
|
Средняя наработка на отказ, ч, не менее |
130000 |
|
Средний срок службы, лет, не менее |
25 |
|
Ex-маркировка взрывозащиты согласно ГОСТ 31610.0-2019(IEC 60079-0:2017) |
0Ex ia IIC T6 Ga X |
|
Степень защиты оболочкой по ГОСТ 14254-2015 |
IP67 |
Знак утверждения типа
наносится на информационную табличку, расположенную в верхней части индикаторов, в соответствии с рисунками 1 и 2 способом лазерной гравировки, а также на титульный лист Инструкции по эксплуатации типографском способом.
Комплектность
Комплектность индикаторов представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Индикатор локальный |
HSX-1 |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
|
Примечание - по отдельному заказу в комплектность может быть включен монтажный кронштейн. | ||
Сведения о методах измерений
приведены в разделах «Монтаж» и «Работа с жидкокристаллическим дисплеем» Инструкции по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»
Стандарт предприятия Q/YGBDB 0168-2022 «Индикаторы локальные HSX»
