Анализаторы аэрозолей ДастНод
| Номер в ГРСИ РФ: | 97357-25 |
|---|---|
| Производитель / заявитель: | ООО "Р-НОКС", Республика Беларусь |
Анализаторы аэрозолей ДастНод (далее - анализаторы) предназначены для измерений массовой концентрации пыли в атмосферном воздухе, в том числе при контроле среднесуточных значений концентрации общей пыли (TSP) и по фракциям РМ-10, РМ-2.5.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97357-25 | ||||||||||||||||||
| Действует | по 29.12.2030 | ||||||||||||||||||
| Наименование | Анализаторы аэрозолей | ||||||||||||||||||
| Модель | ДастНод | ||||||||||||||||||
| Модификации |
00 01 |
||||||||||||||||||
| Приказы |
№2888 от
29.12.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5cddd27a-fac2-c085-1b7b-66786ac67c98 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «Р-НОКС», БЕЛАРУСЬ, 220063, г. Минск, ул. Брикета, д. 33, помещ. 3
Поверка
| Методика поверки / информация о поверке |
МП 640-011-25 Государственная система обеспечения единства измерений. Анализаторы аэрозолей ДастНод. Методика поверки
(с 29.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97357-25: Описание типа
2025-97357-25.pdf
|
Скачать | 173.6 КБ | |
|
97357-25: Методика поверки
МП 640-011-25
2025-mp97357-25.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Анализаторы аэрозолей ДастНод (далее - анализаторы) предназначены для измерений массовой концентрации пыли в атмосферном воздухе, в том числе при контроле среднесуточных значений концентрации общей пыли (TSP) и по фракциям РМ-10, РМ-2.5.
Описание
Принцип действия анализатора - оптический, основан на измерении интенсивности рассеянного аэрозольными частицами света. Луч от источника света просвечивает измерительный объем, через который прокачивается анализируемая проба воздуха. Прямое излучение попадает в световую ловушку, представляющую собой черное тело. Рассеянное аэрозольными частицами излучение регистрируется фотоприемником и преобразуется в электрический сигнал. Интенсивность светового импульса пропорциональна размеру частицы, количество импульсов соответствует количеству частиц. По измеренной интенсивности рассеянного излучения и количеству импульсов производится программный расчет массовой концентрации общей пыли (TSP) и по фракциям РМ-10, РМ-2.5 с учетом объемного расхода воздушной пробы и плотности аэрозольных частиц.
Конструктивно анализатор представляет собой моноблок, в корпусе которого расположены измерительный блок и плата расширений. Корпус - двухсекционный, из металла с антикоррозионным покрытием.
Измерительный блок является основной частью анализатора и включает оптический датчик, пробоотборный насос, устройство пробоподготовки пробы, осуществляющее нагрев и осушение пробы (при необходимости), устройство генерации нулевого воздуха, расходомер для контроля расхода отбираемой пробы, а также управляющую плату, обеспечивающую обработку измерительных сигналов, хранение и передачу результатов измерений на внешнее устройство, а также управление работой анализатора.
Оптический датчик включает: источник света (лазерный диод), измерительный объем, через который проходит лазерный луч и пропускается проба воздуха, фотоприемник, а также оптическую систему, формирующую лазерный луч, и оптическую систему, собирающую рассеянный аэрозольными частицами свет и фокусирующую его на фотоприемник.
Электрическое питание анализатора осуществляется от сети переменного тока с помощью соответствующего блока питания.
Передача данных с анализатора на внешнее устройство осуществляется через интерфейсы USB или Ethernet. Визуализация данных на компьютере осуществляется с помощью программного обеспечения «ДастНод Монитор».
Анализаторы выпускаются в двух исполнениях: 00 и 01. Исполнения отличаются внешним видом. В исполнении 00 дополнительно имеется встроенный блок аспиратора с фильтродержателем аналитического фильтра. Данный блок может использоваться при определении количества пыли в атмосферном воздухе гравиметрическим методом. Пробоотборные тракты блока аспиратора и измерительного блока разделены. В корпусе исполнения 00 предусмотрена дверца для доступа к блоку аспиратора. Дверца закрывается специальным ключом.
По способу эксплуатации анализаторы являются стационарным оборудованием и могут работать как самостоятельно, так и в составе постов или аналитических комплексов.
Для ограничения доступа к местам настройки (регулировки) предусмотрено пломбирование анализатора роторными номерными пломбами.
Общий вид анализаторов исполнений 00 и 01 (с указанием мест их пломбировки) представлен соответственно на рисунках 1 и 2.
Нанесение знака поверки непосредственно на анализаторы не предусмотрено.

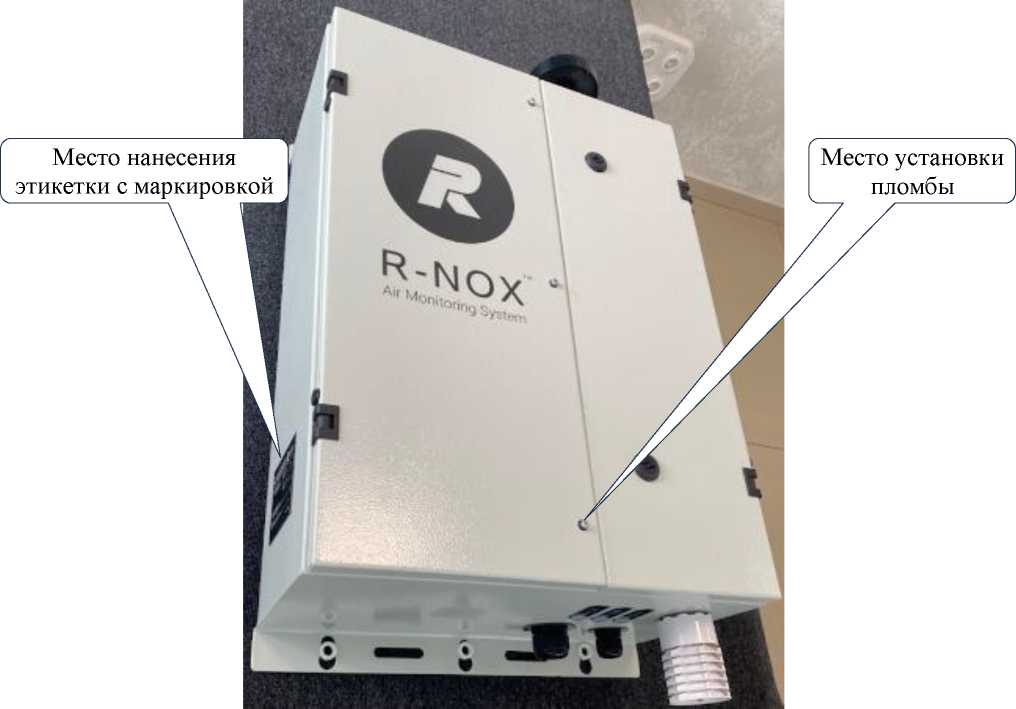

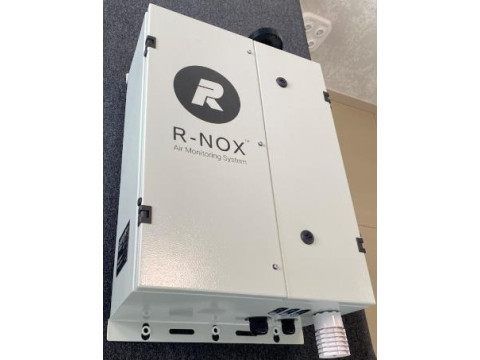

Рисунок 1 - Вид анализатора аэрозолей ДастНод исполнения 00
Место нанесения этикетки с маркировкой
Место установки пломбы
Рисунок 2 - Вид анализатора аэрозолей ДастНод исполнения 01
Идентификационные данные анализаторов (наименование, тип, исполнение, серийный номер, дата изготовления, наименование и товарный знак изготовителя, страна-изготовитель) включены в их маркировку. Серийный номер имеет цифровой формат (от четырех знаков). Маркировка также включает знак утверждения типа анализатора. Маркировка наносится методом лазерной гравировки на металлическую этикетку, которая крепится клеевым способом на боковую панель корпуса анализатора. Места нанесения этикетки с маркировкой на анализаторы показаны на рисунках 1 и 2, непосредственно маркировка представлена на рисунке 3.
Анализатор аэрозолей R-NOX
ДастНод исполнение 00 Air Monitoring System
Технические условия:
ТУ BY 193059960.013-2024
Место нанесения знака
утверждения типа
Серийный №:
0430__
Дата производства:
12.2024___________
рпределяемые компоненты:
М-2.5, РМ-10, TSP, Метеопараметры 3
Место нанесения серийного номера
^«изведено
OWft «Р-НОКС», Республика Беларусь
www.r-nox.ru
Рисунок 3 - Маркировка анализаторов
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО), являющееся полностью метрологически значимым. Основные функции встроенного ПО: обработка измерительных сигналов, хранение и передача измеренных данных на внешнее устройство, а также управление работой анализатора. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
fw_dn_mb |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.00 |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Отображение данных анализатора на внешнем устройстве (компьютере) осуществляется с помощью внешнего ПО «ДастНод Монитор», которое не является метрологически значимым и не влияет на результаты измерений анализатора.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации общей пыли и по фракциям, мкг/м3: TSP PM-10 PM-2.5 |
от 75 до 5000 от 30 до 3000 от 17 до 1600 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации общей пыли (TSP) и по фракциям РМ-10, РМ-2.5, % |
±25 |
|
Номинальный объемный расход воздушной пробы, отбираемой измерительным блоком анализатора дм3/мин |
1,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Номинальный объемный расход воздушной пробы, отбираемой блоком аспиратора*, дм3/мин |
16,7 |
|
Пределы допускаемой относительной погрешности воздушной пробы, отбираемой измерительным блоком и блоком аспиратора, относительно номинальных значений, % |
±5 |
|
* Только для анализаторов исполнения 00 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон размеров регистрируемых частиц пыли, мкм |
от 0,3 до 40 |
|
Собственный фон, мкг/м3, не более |
1 |
|
Параметры электрического питания от сети переменного тока: напряжение переменного тока, В частота переменного тока, Гц |
от 207 до 253 от 49 до 51 |
|
Потребляемая мощность анализаторов, ВА, не более: | |
|
исполнения 00 |
60 |
|
исполнения 01 |
30 |
|
Габаритные размеры анализаторов, мм, не более: | |
|
исполнения 00 | |
|
высота |
830 |
|
ширина |
450 |
|
длина |
240 |
|
исполнения 01 | |
|
высота |
680 |
|
ширина |
320 |
|
длина |
240 |
|
Масса анализаторов, кг, не более: | |
|
исполнения 00 |
35 |
|
исполнения 01 |
20 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность окружающего воздуха при температуре +35 °C, %, не более атмосферное давление, кПа |
от -50 до +60 98 от 84 до 106,7 |
Знак утверждения типа
наносится в левом нижнем углу маркировочной этикетки анализатора методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Для исполнения 00 | ||
|
Анализатор аэрозолей ДастНод исполнения 00 |
ЕМЦГ.1.13.000.00 |
1 шт. |
|
Адаптер измерения расхода |
ЕМЦГ.1.13.001.04 |
1 шт. |
|
Кассета фильтра |
ЕМЦГ.1.13.004.00 |
2 шт. |
|
Ключ замка |
_ |
1 шт. |
|
Блок питания |
- |
1 шт. |
|
РоЕ-кабель |
_ |
1 шт. |
|
Кабель USB 2.0 Type-A - USB 2.0 Type-B |
_ |
1 шт. |
|
Фитинг прямой NBPT PUC 10 |
_ |
1 шт. |
|
Фитинг прямой с наружной резьбой (G1/8”) PC 10-01 |
_ |
1 шт. |
|
Программное обеспечение (на накопителе USB)* |
«ДастНод Монитор» |
1 шт. |
|
Паспорт |
ЕМЦГ.1.13.000.00ПС |
1 экз. |
|
Руководство по эксплуатации |
ЕМЦГ.1.13.000.00РЭ |
1 экз. |
|
Для исполнения 01 | ||
|
Анализатор аэрозолей ДастНод исполнения 01 |
ЕМЦГ.1.13.000.00-01 |
1 шт. |
|
Ключ замка |
_ |
1 шт. |
|
Блок питания |
_ |
1 шт. |
|
РоЕ-кабель |
_ |
1 шт. |
|
Кабель USB 2.0 Type-A - USB 2.0 Type-B |
_ |
1 шт. |
|
Фитинг прямой с наружной резьбой (G1/8”) PC 10-01 |
_ |
1 шт. |
|
Программное обеспечение» (на накопителе USB) |
«ДастНод Монитор» |
1 шт. |
|
Паспорт |
ЕМЦГ.1.13.000.00-01ПС |
1 экз. |
|
Руководство по эксплуатации |
ЕМЦГ.1.13.000.00РЭ |
1 экз. |
|
*Допускается поставка одного накопителя USB с ПО при заказе нескольких экземпляров анализатора | ||
Сведения о методах измерений
приведены в разделе 4 «Использование по назначению» документа «Анализатор аэрозолей ДастНод. Руководство по эксплуатации».
Нормативные документы
Постановление Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3.1.2)
Приказ Росстандарта от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия»
ТУ BY 193059960.013-2024 «Анализатор аэрозолей ДастНод. Технические условия»
