Вольтметры аналоговые 6L2
| Номер в ГРСИ РФ: | 97358-25 |
|---|---|
| Категория: | Вольтметры |
| Производитель / заявитель: | Leqing Gonghua Electric Co., Ltd., КИТАЙ |
Вольтметры аналоговые 6L2 (далее - вольтметры) предназначены для измерений действующего значения напряжения в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97358-25 | ||||||||||||
| Действует | по 29.12.2030 | ||||||||||||
| Наименование | Вольтметры аналоговые | ||||||||||||
| Модель | 6L2 | ||||||||||||
| Приказы |
№2888 от
29.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 64fb285d-9426-fbfa-cfec-047408683db7 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Leqing Gonghua Electric Co., Ltd., КИТАЙ, Guli Village, Liushi Town, Leqing City
Поверка
| Методика поверки / информация о поверке |
РТ-МП-662-201/1.1-2025 Государственная система обеспечения единства измерений. Вольтметры аналоговые 6L2. Методика поверки
(с 29.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97358-25: Описание типа
2025-97358-25.pdf
|
Скачать | 123 КБ | |
|
97358-25: Методика поверки
РТ-МП-662-201/1.1-2025
2025-mp97358-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Вольтметры аналоговые 6L2 (далее - вольтметры) предназначены для измерений действующего значения напряжения в электрических цепях переменного тока промышленной частоты.
Описание
Вольтметры относятся к аналоговым показывающим приборам прямого включения.
Вольтметры состоят из измерительного механизма магнитоэлектрической системы и выпрямительной линии. Выпрямительная линия предназначена для преобразования измеряемого сигнала напряжения переменного тока в линейно пропорциональный постоянный ток, который может быть измерен непосредственно измерительным механизмом. Принцип действия измерительного механизма заключается в преобразовании электрической энергии в механическую, которая отклоняет подвижную часть прибора - катушку. При прохождении тока по катушке на каждый из ее проводников действует электромагнитная сила. Суммарное действие всех электромагнитных сил создает вращающий момент, стремящийся повернуть катушку и связанную с ней стрелку прибора на некоторый угол. Когда вращающий момент уравновешивается противодействующий моментом, создаваемым спиральными пружинами, стрелка отклоняется на определенный угол, пропорциональный измеряемому напряжению переменного тока.
Конструктивно вольтметры выполнены в диэлектрических малогабаритных пластиковых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли и брызг. Вольтметры используются в закрытых помещениях, электрощитовом оборудовании, на промышленных предприятиях.
Вольтметры предназначены для работы в вертикальном положении и относятся к невосстанавливаемым, одноканальным, однофункциональным изделиям. Корректор нуля -механический.

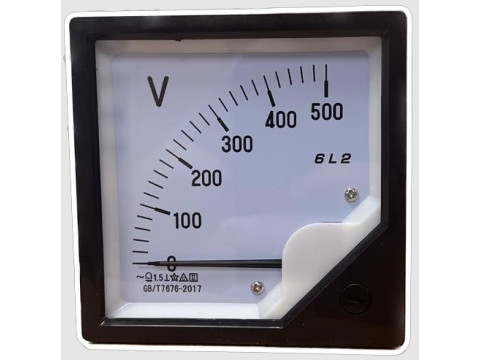

Общий вид вольтметров, места нанесения заводского номера и знака поверки представлены на рисунке 1.
Пломба в виде наклейки наносится на верхнюю часть корпуса вольтметров. Заводской номер в виде буквенно-цифрового обозначения наносится типографским способом на самоклеющуюся информационную табличку (шильд) на корпусе в месте, указанном на рисунке 1. Знак поверки в виде наклейки наносится на корпус вольтметра.
Место нанесения заводского номера
Место пломбирования
Место нанесения знака поверки
Рисунок 1 - Общий вид вольтметров аналоговых 6L2, места нанесения заводского номера, пломбы и знака поверки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерения напряжения переменного тока, В |
от 0 до 500 |
|
Пределы допускаемой приведенной (к верхней границе диапазона) погрешности измерений напряжения переменного тока, % |
±1,5 |
|
Пределы допускаемого значения вариации показаний приборов, %, не более |
±1,5 |
|
Остаточное отклонение указателя вольтметров от нулевой отметки, % |
±0,75 |
|
Частота измеряемой величины напряжения переменного тока, Гц |
от 45 до 65 |
|
Номинальное рабочее напряжение, В, не более |
600 |
|
Пределы допускаемого значения вариации показаний приборов, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
77х80х80 |
|
Масса, кг, не более |
0,2 |
|
Время успокоения, с, не более |
4 |
|
Сопротивление изоляции, МОм, не менее |
20 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 оС, % |
от -20 до +40 до 80 |
|
Условия транспортирования и хранения: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от -40 до +70 до 95 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Вольтметр аналоговый |
6L2 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»
«Вольтметры аналоговые 6L2. Стандарт предприятия»
Другие Вольтметры
