Термометры манометрические стрелочные BW
| Номер в ГРСИ РФ: | 97360-25 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | Liaoning Ziyang Eiectric CО., LTD, КИТАЙ |
Термометры манометрические стрелочные BW предназначены для измерений температуры масла в силовых трансформаторах и сигнализации превышения пороговых значений температуры.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97360-25 | |||||||||||||||||||||
| Действует | по 29.12.2030 | |||||||||||||||||||||
| Наименование | Термометры манометрические стрелочные | |||||||||||||||||||||
| Модель | BW | |||||||||||||||||||||
| Модификации |
BWR-06 (TH) BWY-806-1 (TH) |
|||||||||||||||||||||
| Приказы |
№2888 от
29.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 90bab112-226c-5b6a-9c25-e421e52f05cb | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Liaoning Ziyang Eiectric CО., LTD, КИТАЙ, DOOR 2, NO. 77-14, Shenyang Economic and Technological Development Zone
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1287-442-2025 Государственная система обеспечения единства измерений. Термометры манометрические стрелочные BW. Методика поверки
(с 29.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 40 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
97360-25: Описание типа
2025-97360-25.pdf
|
Скачать | 146.7 КБ | |
|
97360-25: Методика поверки
РТ-МП-1287-442-2025
2025-mp97360-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Термометры манометрические стрелочные BW предназначены для измерений температуры масла в силовых трансформаторах и сигнализации превышения пороговых значений температуры.
Описание
Термометры манометрические стрелочные BW (далее - термометры BW) выпускаются в металлических прямоугольных корпусах. Внутри корпуса располагается сильфон и циферблат со стрелочным механизмом. Первичный преобразователь выносного типа в виде термобаллона соединён с сильфоном с помощью капилляра, помещённого в защитный металлический чехол.
Термобаллон термометра BW вставляется в масляное отверстие на верхнем слое бака трансформаторного масла и реагирует на изменения температуры масла трансформатора.
Принцип работы термометров BW основан на зависимости между температурой и давлением термометрического вещества - инертного газа, находящегося в герметично замкнутой манометрической термосистеме. Манометрическая термосистема состоит из термобаллона (зонда), дистанционного капилляра и сильфона. Под воздействием температуры изменяется давление внутри манометрической системы, происходит растяжение сильфона, связанного со стрелкой отсчетного устройства.
Также в корпусе термометра BW расположены дисковые регулируемые микропереключатели. Когда температура достигает заданной точки, срабатывает микропереключатель, который выводит сигналы включения и выключения для управления системой охлаждения с целью контроля температуры трансформатора.
Термометры BW могут оснащаться преобразователем положения стрелки в аналоговые выходные сигналы разного типа в зависимости от установочного преобразователя.
Термометры манометрические стрелочные BW выпускаются в двух модификациях BWR-06 (TH) и BWY-806-1 (TH), отличающиеся диапазоном измерений и условиями эксплуатации.
Нанесение знака поверки на термометры BW не предусмотрено.
Общий вид модификаций средства измерений представлен на рисунке 1.
Серийный номер в виде цифрового обозначения состоящего из арабских цифр, наносится методом гравировки на цифровое табло в месте, указанном на рисунке 1.
Расцветка корпусов термометров BW может иметь различные цветовые исполнения.

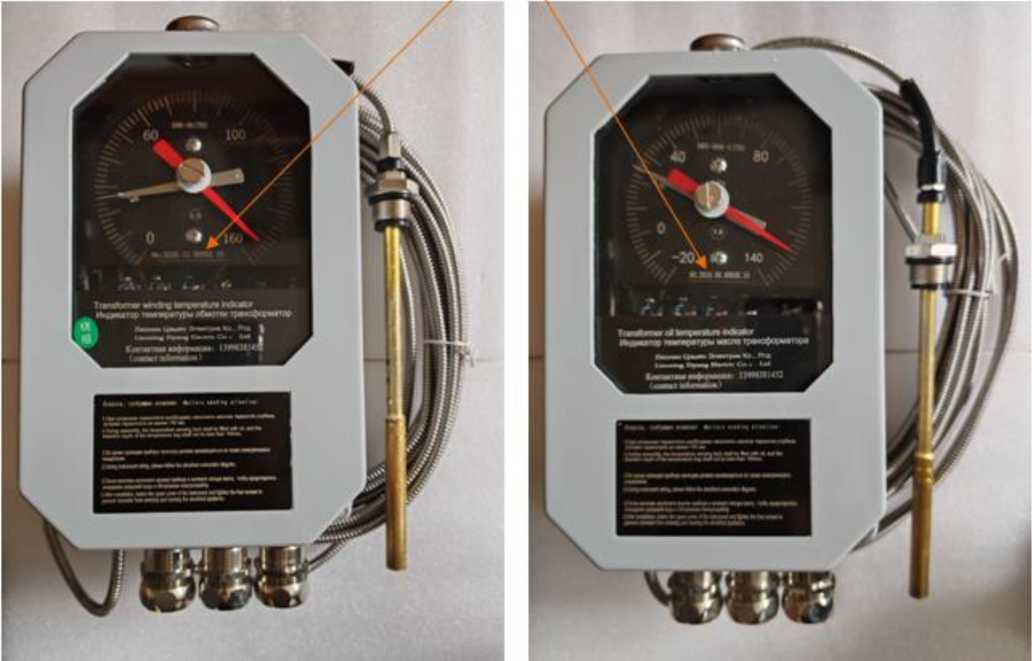

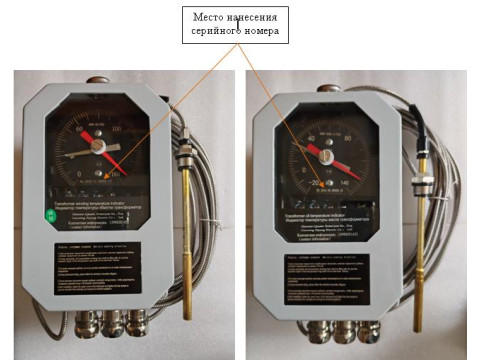

Место нанесения серийного номера
BWR-06 (TH)
BWY-806-1 (TH)
Рисунок 1 - Общий вид средства измерений
Пломбирование средства измерений не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры и диапазон устанавливаемых значений температуры срабатывания дискового переключателя, °С - модификация BWR-06 (TH) - модификация BWY-806-1 (TH) |
от 0 до +160 от -20 до +140 |
|
Пределы допускаемой приведённой (к диапазону измерений) погрешности измерений температуры, % |
±1,5 |
|
Пределы допускаемой абсолютной погрешности срабатывания дискового переключателя, °С |
±2,0 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- длина |
304 |
|
- ширина |
192 |
|
- высота |
153 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -60 до +55 |
|
- относительная влажность, %, не более |
95 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по установке и эксплуатации.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Термометр манометрический стрелочный |
BW |
1 шт. |
Модификация в соответствии с заказом |
|
Руководство по установке и эксплуатации |
- |
1 экз. |
- |
|
Упаковочная тара |
- |
1 шт. |
- |
Сведения о методах измерений
приведены в разделах 8 «Принцип работы» руководств по установке и эксплуатации.
Нормативные документы
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Термометр манометрический стрелочный BW. Модификации BWY-806-1 (TH) и BWR-06 (TH). Стандарт предприятия
