Преобразователи измерительные МАСХ MCR-VDC-PT
| Номер в ГРСИ РФ: | 97361-25 |
|---|---|
| Производитель / заявитель: | Фирма "Phoenix Contact GmbH & Co. KG", Германия |
Преобразователи измерительные МАСХ MCR-VDC-PT (далее - преобразователи) предназначены для преобразования входных аналоговых сигналов напряжения постоянного тока в унифицированные электрические выходные сигналы напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97361-25 | |||||||||
| Наименование | Преобразователи измерительные | |||||||||
| Модель | МАСХ MCR-VDC-PT | |||||||||
| Приказы |
№2888 от
29.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | df665b77-08e5-05c1-1e8e-d136ef596f06 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
PHOENIX CONTACT GmbH & Co. KG, ГЕРМАНИЯ, Flachsmarktstrasse 8, D-32825 Blomberg
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1507-201/3-2025 Государственная система обеспечения единства измерений. Преобразователи измерительные МАСХ MCR-VDC-PT. Методика поверки
(с 29.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
97361-25: Описание типа
2025-97361-25.pdf
|
Скачать | 105.7 КБ | |
|
97361-25: Методика поверки
РТ-МП-1507-201/3-2025
2025-mp97361-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Преобразователи измерительные МАСХ MCR-VDC-PT (далее - преобразователи) предназначены для преобразования входных аналоговых сигналов напряжения постоянного тока в унифицированные электрические выходные сигналы напряжения и силы постоянного тока.
Описание
Принцип действия преобразователей основан на преобразовании аналоговых сигналов с первичных преобразователей (датчиков), их измерении, обработке и выдаче унифицированных электрических выходных сигналов напряжения и силы постоянного тока, пропорциональных входному сигналу.
В качестве первичных преобразователей могут применяться различные источники напряжения постоянного тока.
Преобразователи обеспечивают гальваническое разделение входных и выходных цепей и цепей питания.
По числу и виду преобразуемых входных сигналов преобразователи являются одноканальными.
Преобразователи изготавливаются с пружинными Push-in зажимами. Основные узлы преобразователей: плата ввода-вывода, АЦП, микропроцессор, ЦАП, перепрограммируемое запоминающее устройство (ППЗУ).
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном неразборном корпусе из термопластика. На корпусе размещены пружинные клеммы для присоединения проводников и цепей питания.
Преобразователи имеют светодиодные индикаторы, сигнализирующие о наличии питания («PWR»), состоянии устройства («STAT»).
Настройка (конфигурирование) преобразователей осуществляется пользователем с помощью микропереключателей DIP, расположенных на корпусе преобразователя.
Преобразователи предназначены для установки на DIN рейку. Рекомендуемое положение корпуса преобразователей в пространстве - вертикальное.
Преобразователи не имеют регулировочных элементов, которые могли бы изменить их метрологические характеристики. Несанкционированный доступ к внутренним частям приводит к выходу преобразователей из строя.
Заводские номера в цифровом формате обозначения нанесены на корпус преобразователей методом трафаретной печати. К настоящему типу средств измерений относятся преобразователи измерительные МАСХ MCR-VDC-PT с заводскими номерами 1364188765; 1364186923.

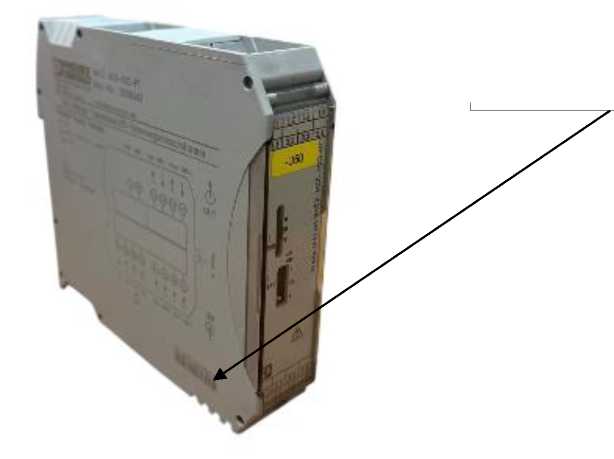

Внешний вид преобразователя и место нанесения заводского номера показаны на рисунке 1. Нанесение знака поверки на корпус преобразователя не предусмотрено.
Место нанесения
заводского номера

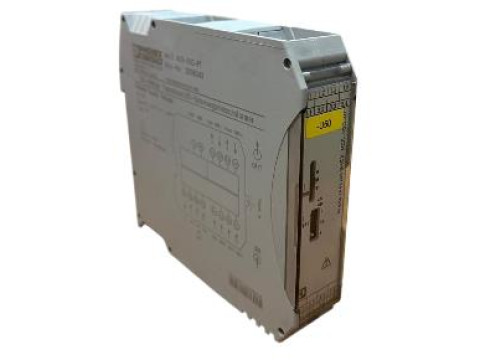

Рисунок 1 - Общий вид преобразователей измерительных МАСХ MCR-VDC-PT
Технические характеристики
Преобразователи имеют метрологические и основные технические характеристики, приведенные в таблицах 1, 2.
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
Пределы допускаемой приведенной погрешности измерений (преобразования) 1) |
|
Диапазоны преобразования входного сигнала напряжения постоянного тока, В 2) |
от -24 до +24; от -36 до +36; от -54 до +54; от -80 до +80; от -120 до +120; от -170 до +170; от -250 до +250; от -370 до +370; от -550 до + 550 |
- |
|
Диапазон выходного сигнала силы постоянного тока, мА |
от 4 до 20; от -20 до 20 |
±1 % |
|
Диапазон выходного сигнала напряжения постоянного тока, В |
от 2 до 10; от -10 до 10 |
±1 % |
Примечание:
1) За нормирующее значение при определении приведенной погрешности преобразования принимается значение диапазона выходного сигнала (полная шкала);
2) Преобразователи позволяют задать верхний предел диапазона преобразования на 20 % больше номинального. При этом погрешность остается неизменной.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 19,2 до 30 |
|
Габаритные размеры, мм, не более (длинах ширинах высота) |
114,5x22,5x99 |
|
Масса, кг, не более |
0,1 |
|
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователи измерительные |
МАСХ MCR-VDC-PT |
2 шт. |
|
Паспорт |
- |
2 экз. |
|
Методика поверки |
- |
1экз. |
Сведения о методах измерений
приведены в эксплуатационном документе «Преобразователь измерительный
МАСХ MCR-VDC-PT. Паспорт».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 №1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 №2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1х10-16 ^ 100 А
