Анализаторы вольтамперометрические АВА-5
| Номер в ГРСИ РФ: | 97362-25 |
|---|---|
| Категория: | Вольтамперметры |
| Производитель / заявитель: | ИП Алексеева Н.А., г. Санкт-Петербург |
Анализаторы вольтамперометрические АВА-5 (далее - анализаторы) предназначены для измерений массовой концентрации химических элементов в питьевых, природных, сточных водах, в водных растворах проб почв, воздуха, пищевых продуктов, продовольственного сырья, биологических объектов, фармацевтических препаратов и других объектов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97362-25 | ||||||
| Действует | по 29.12.2030 | ||||||
| Наименование | Анализаторы вольтамперометрические | ||||||
| Модель | АВА-5 | ||||||
| Приказы |
№2888 от
29.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4a2239ca-e556-cb71-75aa-ef97c955a35a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ИП Алексеева Н.А., РОССИЯ, 195279, г. Санкт-Петербург, вн.тер.г. муниципальный округ ПОРОХОВЫЕ, пр-кт Индустриальный, д. 38, к. 1, кв. 16; 192019, г. Санкт-Петербург, ул. Профессора Качалова, д. 11, литера Э
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1461-205-2025 Государственная система обеспечения единства измерений. Анализаторы вольтамперометрические АВА-5. Методика поверки
(с 29.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97362-25: Описание типа
2025-97362-25.pdf
|
Скачать | 138.1 КБ | |
|
97362-25: Методика поверки
РТ-МП-1461-205-2025
2025-mp97362-25.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Анализаторы вольтамперометрические АВА-5 (далее - анализаторы) предназначены для измерений массовой концентрации химических элементов в питьевых, природных, сточных водах, в водных растворах проб почв, воздуха, пищевых продуктов, продовольственного сырья, биологических объектов, фармацевтических препаратов и других объектов.
Описание
Анализаторы представляют собой настольные лабораторные приборы.
Принцип действия анализаторов основан на электрохимическом методе измерений микроконцентраций химических элементов в растворах проб - инверсионной вольтамперометрии с использованием твердого рабочего (индикаторного) электрода с линейной разверткой потенциала на измерительной стадии.
Анализатор состоит из стойки измерительной, представляющей собой основание, на котором закреплен электронный блок с электроприводом рабочего (индикаторного) электрода, держателя электродов и стакана-ячейки, имеет экран, предотвращающий влияние внешних электрических помех во время измерений.
Управление анализатором осуществляется посредством программного обеспечения, установленного на персональный компьютер (далее - ПК) или на ноутбук. Результат измерений выводится на экран ПК (или ноутбука) в виде вольтамперных кривых, зарегистрированных на измерительной стадии. Расчет окончательного результата проводится программным обеспечением автоматически на основе зарегистрированных вольтамперных кривых.
Анализатор обеспечивает автоматическое функционирование, включая управление вращением рабочего (индикаторного) электрода, смену стадий измерительного цикла, расчет массовой концентрации химических элементов в растворе анализируемой пробы и в объекте анализа.
Заводской номер наносится типографским способом на табличку (шильд), расположенную на задней панели анализатора. Формат заводского номера - цифровой.
Пломбирование и нанесение знака поверки на анализатор не предусмотрено.
Общий вид анализаторов представлен на рисунке 1.
Общий вид шильда анализаторов представлен на рисунке 2.
б)
а)
в)
г)
Место нанесения заводского номера

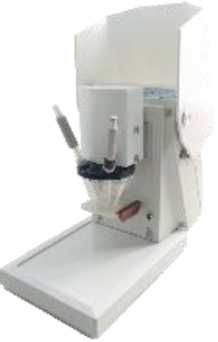

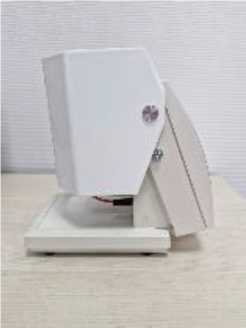

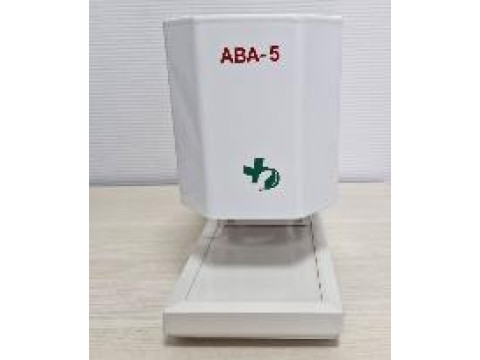

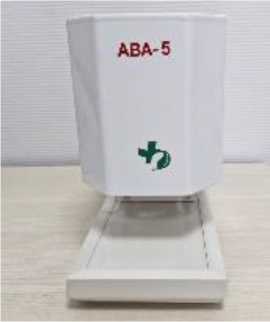

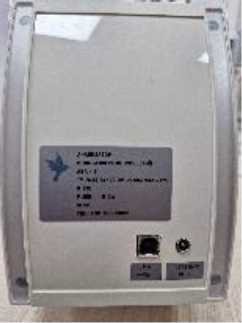

Рисунок 1 - Внешний вид анализаторов вольтамперометрических АВА-5: а) фронтальный вид, б) вид сбоку, в) вид с открытым экраном, г) задняя панель

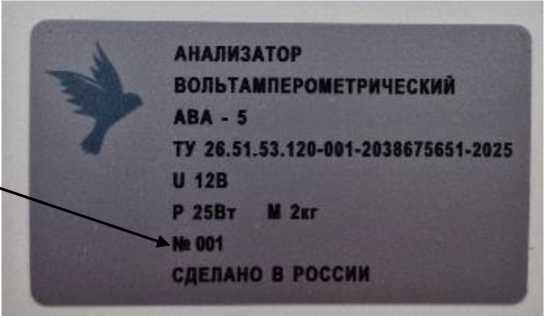

Рисунок 2 - Внешний вид таблички (шильда)
Программное обеспечение
Анализаторы имеют встроенное (AVA-Analyzer) и автономное (AVA5-Analyzer) программное обеспечение (далее - ПО).
ПО используется для контроля и управления процессом работы анализатора, выполнения измерений, вывода на экран результатов измерений, управления исполнительными элементами, просмотра памяти данных.
ПО идентифицируется при включении анализатора, при этом на экран выводится номер его версии.
Уровень защиты по Р 50.2.077-2014 - для встроенного ПО «средний», для автономного ПО «низкий».
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Автономное ПО | |
|
Идентификационное наименование ПО |
AVA-Analyzer |
AVA5-Analyzer |
|
Номер версии (идентификационный номер ПО), не ниже |
1.5.49 |
1.5.49 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации ионов свинца (II) в водных средах, мкг/дм3 |
от 0,5 до 500 |
|
Пределы допускаемой относительной погрешности, % |
±15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время выхода на режим, мин, не более |
10 |
|
Время непрерывной работы, ч, не более |
8 |
|
Параметры электрического питания: - напряжение постоянного тока (при использовании внешнего источника), В - частота переменного тока, Гц - напряжение переменного тока, В |
12 50±1 220±22 |
|
Потребляемая мощность, Вт, не более |
25 |
|
Габаритные размеры (Ш*Г*В), мм, не более |
140x220x240 |
|
Масса, кг, не более |
2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 25 °С, %, не более - атмосферное давление, кПа |
от +10 до +35 80 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка до отказа, ч, не менее |
7000 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор вольтамперометрический в составе: Стойка измерительная |
АВА-5 |
1 экз. |
|
АВА-5 |
1 экз | |
|
Программный комплекс |
«AVA5-Analyzer» |
1 экз. (компакт-диск) |
|
Комплект принадлежностей согласно ведомости ЗИП |
- |
1 экз |
|
Ведомость ЗИП |
УРДК.414314.01ЗИ |
1 экз. |
|
Руководство по эксплуатации |
УРДК.414314.01РЭ |
1 экз. |
|
Паспорт |
УРДК.414314.01ПС |
1 экз. |
|
Персональный компьютер или ноутбук |
- |
по заказу |
Сведения о методах измерений
приведены в разделе 2.3 «Использование изделия» документа УРДК.414314.01РЭ «Анализаторы вольтамперометрические АВА-5. Руководство по эксплуатации».
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
ТУ 26.51.53.120-001-2038675651-2025 «Анализаторы вольтамперометрические АВА-5. Технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
