Автотопливозаправщик
| Номер в ГРСИ РФ: | 97372-25 |
|---|---|
| Производитель / заявитель: | ОАО "Гродненский механический завод", БЕЛАРУСЬ, г. Гродно |
Автотопливозаправщик АТЗ-15, идентификационный номер Y39ATZ150S0010001 (далее по тексту -.автотопливозаправщик) является мерой полной вместимости и предназначен для перевозки нефтепродуктов с плотностью не более 860 кг/м3 и заправки ими транспортных средств. Автотопливозаправщик не предназначен для осуществления торговли нефтепродуктами и расчетов между покупателем и продавцом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 97372-25 |
| Действует | с 26.12.2025 по 31.12.2999 |
| Наименование | Автотопливозаправщик |
| Приказы |
№2878 от
26.12.2025
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | ffaa07b1-de5e-0df5-e2b3-d5ba352db863 |
Производитель / Заявитель
Открытое акционерное общество "Гродненский механический завод", БЕЛАРУСЬ, 230003, г. Гродно, ул. Карского, 20
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 26.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Организации, проводящие первичную поверку |
Республиканское унитарное предприятие "Гродненский центр стандартизации, метрологии и сертификации"
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
97372-25: Описание типа
2025-97372-25.pdf
|
Скачать | 2.9 MБ | |
|
Свидетельство (сертификат)
2026-cr97372-25.pdf
|
Скачать | 289.5 КБ |
Описание типа
Назначение
Автотопливозаправщик АТЗ-15, идентификационный номер Y39ATZ150S0010001 (далее по тексту -.автотопливозаправщик) является мерой полной вместимости и предназначен для перевозки нефтепродуктов с плотностью не более 860 кг/м3 и заправки ими транспортных средств.
Автотопливозаправщик нс предназначен для осуществления торговли нефтепродуктами и расчетов между покупателем и продавцом.
Область применения - специализированные и другие предприятия, занимающиеся перевозкой и потреблением нефтепродуктов.
Описание
Автотопливозаправщик изготовлен в односекционном исполнении.
Автотопливозаправщик изготовлен на базе шасси MA3-6302C5-005575-060, относится к транспортным средствам категории N3G по ГОСТ 31286.
Вид климатического исполнения У1 по ГОСТ 15150 для эксплуатации при температуре от минус 35 °C до плюс 40 °C.
Цистерна имеет в поперечном сечении контур овальной формы. Цистерна без отстойников.
Секция имеет горловину, пневматически управляемый донный клапан, сливные трубопроводы для слива нефтепродуктов, указатель уровня налива. На крышке горловины расположены: наливной люк, дыхательный клапан, предназначенный для выравнивания давления между внутренней полостью цистерны и атмосферой, устройство дыхательное УД2-80 с пламяпреградителем. В горловине секции крепится мерный уголок, уровень заполнения которого соответствует 96 % заполнения секции.
Цистерна оборудована площадкой обслуживания со складным поручнем и лестницей, пеналами с рукавами напорно-всасывающими с соединениями быстроразъемными, используемыми при сливе нефтепродуктов.
В состав топливораздаточного оборудования автотоплпвозаправщика входят: насос для топлива, иапорно-всасывающие рукава, счётчик жидкости, не предназначенный для коммерческого учета, раздаточный рукав с краном, фильтр тонкой отчистки.
Оборудование автотопливозаправщика позволяет выполнять следующие операции:
- верхний налив нефтепродукта в цистерну;
- слив нефтепродуктов насосом, установленным на автотопливозаправщике;
- слив нефтепродуктов посторонним насосом;
- слив нефтепродуктов самотеком из своей цистерны в емкость, расположенную ниже уровня цистерны.
- заправку нефтепродуктами через счетчик жидкости, не предназначенный для коммерческого учета, с пределом допускаемой относи тельной погрешности не более ± 0.5 %.

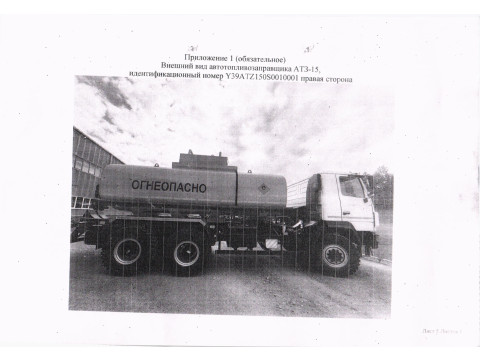

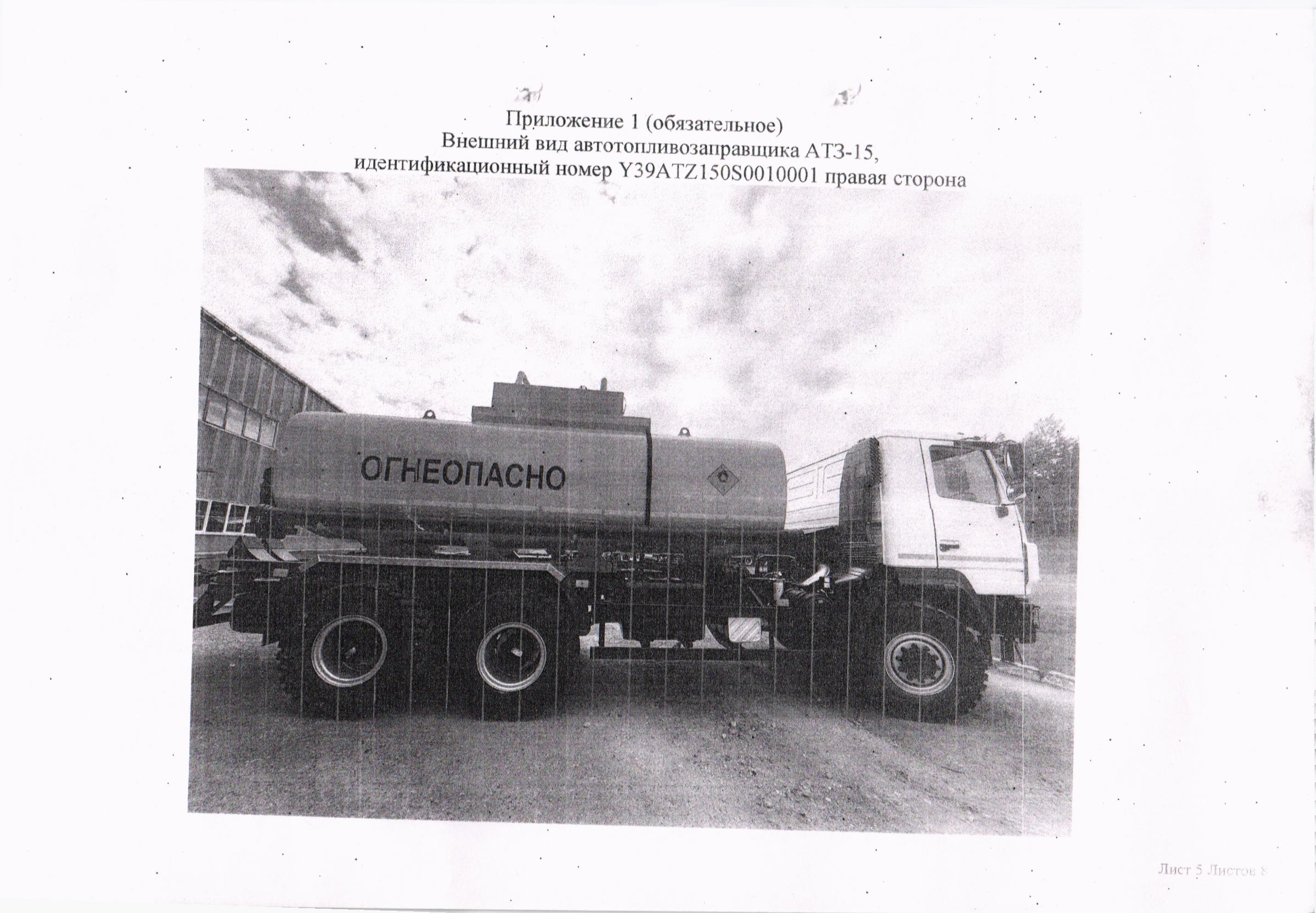

Фотографии общего вида средства измерений представлены в приложении 1.. Схема пломбировки средства измерений с указанием места нанесения знака поверки представлены в приложении 2. Фотографии маркировки средства измерений представлены в приложении 3.
Обязательные метрологические требования представлены в таблице 1.
Таблица 1________
|
Наименование характеристики |
Значение |
|
Номинальная вместимость цистерны, м' |
15 |
|
Пределы допускаемой от носительной погрешности вместимости цистерны и секций от номинальной (указанной на идентификационной пластине). %, не более |
± 0,4 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям представлены в таблице 2.
Таблица 2________________________.__
|
Наименование характеристики |
Значение |
|
Количество секций |
1 |
|
Пределы допускаемой относительной погрешности счетчика жидкости, СЖ-ППО, %, не более |
±0,5 |
|
Коэффициент заполнения цистерны, секций, . не более |
0,96 |
|
Габаритные размеры автотопливозаправщика, мм, не более: . - длина - ширина - высота |
9130 2550 3830 |
|
Снаряженная масса, кг, не более |
13200 |
|
Технически допускаемая максимальная масса, кг |
26000 |
|
Технически допускаемая максимальная масса, кг, приходящаяся: на переднюю ось па тележку |
8000 18000 |
|
Пределы допускаемого отклонения вместимости секций (цистерны) от поминальной, %, нс более |
± 1,5 |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Автотопливозаправщик в сборе |
1 шт. |
|
Комплект эксплуатационной и технической документации |
1 экз. |
|
Комплект специального оборудования |
1 экз. |
|
Комплект запасных частей |
1 экз. |
Место нанесения знака утверждения типа средства измерений: знак утверждения типа наносится на титульный лист эксплуатационной документации «Паспорт. Руководство по эксплуатации ИУЯБ.3128.00.00.000 РЭ «Автотопливозаправщик АТЗ-15» и па фирменную табличку, расположенную на цистерне.
Поверка автотопливозаправщика осуществляется по ГОСТ 8.600 - 2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
технический регламент Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств»;
- соглашение о международной дорожной перевозке опасных грузов (ДОПОГ) глава 6.8;
- конструкторская документация ИУЯБ.3128.00.00.000 Автотопливозаправщик АТЗ-15»; методику поверки:
- ГОСТ 8.600 - 2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Перечень средств поверки представлены в таблице 4:
Таблица 4_______________________________.______________________________
___________ Наименование и тип средства поверки_________________ мерник эталонный П-ого разряда, М2р-2000, вместимостью 2000 дм3_______
мерник эталонный П-го разряда, М2Р-1000, вместимостью 1000 дм3_____•
мерник эталонный 11-го разряда, М2Р-500, вместимостью 500 дм3__________
мерник технический шкальный вместимостью 100 дм3, кл. т. 1_____________
стеклянный измерительный цилиндр исп.1 (0-1000) мл с ц. д. 10 мл, кл.т. 2 стеклянный лабораторный термометр, ТЛ - 4, с ценой деления 0,1 "Си диапазоном измерения температур от 0 °C до 50 °C _______________
секундомер, СОСнр, 3 кл. т. с ценой деления 0,2 с________________________
уровень строительный, УС 5 - 2- II______________________
прибор измерительный, ПИ 002/1___________________________________
Примечание - допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью
Заключение о соответствии тверж icirnoio гина средств измерений гребованиям технических норма.-ивны.х правовых актов и/пли технической докумен гании производителя: автотопливозаправщик Л ТЗ-15,
идентификационный помер Y39ATZ150S0010001 соответствует гребованиям технического регламента Таможенного союза ГР ГС 018/2011 «О безопасности колесных транспортных средств», соглашения о международной допожной перевозке опасных грузов (ДОЛОГ) глава 6.8. конструкторской документации ИУЯБ.З128.00.00.000
«Автотопливозаправщик АТЗ-15».
