Системы автоматического контроля промышленных выбросов загрязняющих веществ в атмосферу установки по производству аммиака производительностью 3000 т/сут и установки по плаву и грануляции карбамида производительностью 4000 т/сут ООО «Еврохим Северо-Запад-2»

Наименование и обозначение типа средства измерений

Модификация (модель) средства измерений

Количество

Регистрационный номер в ФИФ ОЕИ1)

Система автоматическая контроля выбросов установки (11-АТ-10500 и 11-AT-10506). Блок-контейнер 11-AH-002, шкаф

риформинга 11-101-В

э серверный ССОД 11-ANS-001

Газоанализаторы Метран АГ

500

1 шт.

89775-23

Преобразователи температуры Метран-280, Метран-280-Ex

Метран-286

1 шт.

23410-13

Датчики давления Метран-150

Метран-150ТА

1 шт.

32854-13

Расходомеры-счетчики газа термальномассовые ST10(x)

ST102AA

1 шт.

84959-22

Модули измерительные контроллеров программируемых SIMATIC S7-1500

6ES7531-7KF00

1 шт.

60314-15

Преобразователи сигналов измерительные нормирующие НПСИ серии NNN

НПСИ-200-ГР1.2

3 шт.

72891-18

Система автоматическая контроля выбросов пускового котла 17-L-111 (

Блок-контейнер 17-АН-001, шкаф серверный ССОД 11-ANS-C

17-AT-11301).

01

Газоанализаторы Метран АГ

500

1 шт.

89775-23

Преобразователи температуры Метран-280, Метран-280-Ex

Метран-286

1 шт.

23410-13

Датчики давления Метран-150

Метран-150ТА

1 шт.

32854-13

Расходомеры-счетчики газа термальномассовые ST10(x)

ST102AA

1 шт.

84959-22

Модули измерительные контроллеров программируемых SIMATIC S7-1500

6ES7531-7KF00

1 шт.

60314-15

Преобразователи сигналов измерительные нормирующие НПСИ серии NNN

НПСИ-200-ГР1.2

3 шт.

72891-18

Система автоматическая контроля выбросов NH3 в газоотводной трубе 22-Х-801 (22-AT-28205-W). Шкаф контроллерный 22-АС-28205, шкаф серверный ССОД 22-ANS-001

Газоанализаторы лазерные АГ МП In-Situ

АГ МП In-Situ-1

1 шт.

92633-24

Газоанализаторы Метран АГ

500

1 шт.

89775-23

Преобразователи температуры Метран-280, Метран-280-Ex

Метран-286

1 шт.

23410-13

Датчики давления Метран-150

Метран-150ТА

1 шт.

32854-13

Расходомеры-счетчики тепловые t-mass

t-mass I 500

1 шт.

84547-22

Модули измерительные контроллеров программируемых SIMATIC S7-1500

6ES7531-7KF00

1 шт.

60314-15

Преобразователи сигналов измерительные нормирующие НПСИ серии NNN

НПСИ-200-ГР1.2

4 шт.

72891-18

Наименование и обозначение типа средства измерений

Модификация (модель) средства измерений

Количество

Регистрационный номер в ФИФ ОЕИ1)

Система автоматическая контроля выбросов скруббера 22-С-804 (22-1 Шкаф контроллерный 22-АС-28305, шкаф серверный ССОД 22-A

АТ-28305).

NS-001

Газоанализаторы Метран АГ

Л100

1 шт.

89775-23

Газоанализаторы Метран АГ

300А

4 шт.

89775-23

Преобразователи температуры Метран-280, Метран-280-Ex

Метран-286

1 шт.

23410-13

Датчики давления Метран-150

Метран-150ТА

1 шт.

32854-13

Счетчики газа КТМ100 РУС

-

1 шт.

60932-15

Модули измерительные контроллеров программируемых SIMATIC S7-1500

6ES7531-7KF00

1 шт.

60314-15

Преобразователи сигналов измерительные нормирующие НПСИ серии NNN

НПСИ-200-ГР1.2

3 шт.

72891-18

Система автоматическая контроля выбросов гранулятора 23-X-663 (23-AT-26661R/W и 23-AT-26662DS). Шкаф контроллерный 23-AC-26661, шкаф серверный ССОД 22-ANS-001

Газоанализаторы лазерные АГ МП In-Situ

АГ МП In-Situ-1

2 шт.

92633-24

Преобразователи температуры Метран-280, Метран-280-Ex

Метран-286

1 шт.

23410-13

Датчики давления Метран-150

Метран-150ТА

1 шт.

32854-13

Расходомеры ультразвуковые ИС МП-У

ИС МП-У

1 шт.

97173-25

Анализаторы взвешенных частиц (пылемеры) АП МПА

АП МПА-О

1 шт.

97174-25

Модули измерительные контроллеров программируемых SIMATIC S7-1500

6ES7531-7KF00

1 шт.

60314-15

Преобразователи сигналов измерительные нормирующие НПСИ серии NNN

НПСИ-200-ГР1.2

6 шт.

72891-18

1) Федеральный информационный фонд по обеспечению единства измерений

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CEMS.dll

Номер версии (идентификационный номер) ПО

не ниже 0.1.1

Цифровой идентификатор ПО

B8E2B54E

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Измеряемая величина

Диапазон измерений

Характеристики погрешности1) ИК в условиях эксплуатации

Система автоматическая контроля выбросов установки риформинга

11-

101-В (11-АТ-10500 и 11-AT-10506)

Объемная доля оксида азота (NO)

от 0 до 150 млн-1

Yhk=±20 % в поддиапазоне от 0 до 15 млн-1 включ.

8ик=±20 % в поддиапазоне св. 15 до 150 млн-1 включ.

Объемная доля диоксида азота (NO2)

от 0 до 150 млн-1

Yhk=±20 % в поддиапазоне от 0 до 30 млн-1 включ.

8ик=±20 % в поддиапазоне св. 30 до 150 млн-1 включ.

Объемная доля диоксида серы (SO2)

от 0 до 25 млн-1

уик=±20 % в поддиапазоне от 0 до 10 млн-1 включ.

8ик=±20 % в поддиапазоне св. 10 до 25 млн-1 включ.

Объемная доля оксида углерода (CO)

от 0 до 100 млн-1

уик=±20 % в поддиапазоне от 0 до 10 млн-1 включ.

8ик=±20 % в поддиапазоне св. 10 до 100 млн-1 включ.

Объемная доля диоксида углерода (CO2)

от 0,5 до 20 %

8ик=±20 % в поддиапазоне от 0,5 до 20 % включ.

Объемная доля кислорода (O2)

от 0 до 5 %

уик=±10 % в поддиапазоне от 0 до 1 % включ.

8ик=±10 % в поддиапазоне св. 1 до 5 % включ.

Температура газопылевого потока отходящих газов

от -40 до +300 °C

Дик=±3°С

Абсолютное давление газопылевого потока отходящих газов

от 90 до 110 кПа

Дик=±1 кПа

Объемный расход газопылевого потока отходящих газов

от 47006 до 470061 м3/ч 2)

6ик=±25 %

Измеряемая величина

Диапазон измерений

Характеристики погрешности1) ИК в условиях эксплуатации

Система автоматическая контроля выбросов пускового котла 17-L-111 (17-AT-11301)

Объемная доля оксида азота (NO)

от 0 до 150 млн-1

Yhk=±20 % в поддиапазоне от 0 до 15 млн-1 включ.

8ик=±20 % в поддиапазоне св. 15 до 150 млн-1 включ.

Объемная доля диоксида азота (NO2)

от 0 до 150 млн-1

уик=±20 % в поддиапазоне от 0 до 30 млн-1 включ.

8ик=±20 % в поддиапазоне св. 30 до 150 млн-1 включ.

Объемная доля диоксида серы (SO2)

от 0 до 50 млн-1

уик=±20 % в поддиапазоне от 0 до 10 млн-1 включ.

8ик=±20 % в поддиапазоне св. 10 до 50 млн-1 включ.

Объемная доля оксида углерода (CO)

от 0 до 250 млн-1

уик=±20 % в поддиапазоне от 0 до 10 млн-1 включ.

8ик=±20 % в поддиапазоне св. 10 до 250 млн-1 включ.

Объемная доля диоксида углерода (CO2)

от 0,5 до 25 %

8ик=±20 % в поддиапазоне от 0,5 до 25 % включ.

Объемная доля кислорода (O2)

от 0 до 15 %

уик=±10 % в поддиапазоне от 0 до 1 % включ.

8ик=±10 % в поддиапазоне св. 1 до 15 % включ.

Объемная доля паров воды (Н2О)

от 0 до 40 %

Дик=±(1+0,15^Сизм3)) %

Температура газопылевого потока отходящих газов

от -40 до +300 °C

Дик=±3 °C

Абсолютное давление газопылевого потока отходящих газов

от 90 до 110 кПа

Дик=±1 кПа

Объемный расход газопылевого потока отходящих газов

от 32478 до 324778 м3/ч 2)

6ик=±25 %

Продолжение таблицы 3

Измеряемая величина

Диапазон измерений

Характеристики погрешности1) ИК в условиях эксплуатации

Система автоматическая контроля выбросов NH3 в газоотводной трубе 22-Х-801 (22-AT-28205-W)

Объемная доля аммиака (NH3)

от 0 до 3 %

Yhk=±20 % в поддиапазоне от 0 до 500 млн-1 включ. 8ик=±10 % в поддиапазоне св. 500 млн-1 до 3 % включ.

Объемная доля оксида азота (NO)

от 0 до 500 млн-1

уик=±20 % в поддиапазоне от 0 до 15 млн-1 включ.

8ик=±20 % в поддиапазоне св. 15 до 500 млн-1 включ.

Объемная доля диоксида азота (NO2)

от 0 до 500 млн-1

уик=±20 % в поддиапазоне от 0 до 30 млн-1 включ.

8ик=±20 % в поддиапазоне св. 30 до 500 млн-1 включ.

Объемная доля диоксида серы (SO2)

от 0 до 300 млн-1

уик=±20 % в поддиапазоне от 0 до 10 млн-1 включ.

8ик=±20 % в поддиапазоне св. 10 до 300 млн-1 включ.

Объемная доля оксида углерода (CO)

от 0 до 500 млн-1

уик=±20 % в поддиапазоне от 0 до 10 млн-1 включ.

8ик=±20 % в поддиапазоне св. 10 до 500 млн-1 включ.

Объемная доля паров воды (Н2О)

от 0 до 40 %

Дик=±(1+0,15<изм3)) %

Объемная доля кислорода (O2)

от 0 до 25 %

уик=±10 % в поддиапазоне от 0 до 1 % включ.

8ик=±10 % в поддиапазоне св. 1 до 25 % включ.

Температура газопылевого потока отходящих газов

от -40 до +300 °C

Дик=±3 °C

Абсолютное давление газопылевого потока отходящих газов

от 90 до 110 кПа

Дик=±1 кПа

Объемный расход газопылевого потока отходящих газов

от 670 до 6700 м3/ч 2)

6ик=±25 %

Измеряемая величина

Диапазон измерений

Характеристики погрешности1) ИК в условиях эксплуатации

Система автоматическая контроля выбросов скруббера 22-С-804 (22-АТ-28305)

Объемная доля диоксида углерода (CO2)

от 0 до 1 %

Yhk=±20 % в поддиапазоне от 0 до 200 млн-1 включ.

8ик=±20 % в поддиапазоне св. 200 млн-1 до 1 % включ.

Массовая концентрация аммиака (NH3)

от 0 до 150 мг/м3

уик=±20 % в поддиапазоне от 0 до 39 мг/м3 включ.

8ик=±20 % в поддиапазоне св. 39 до 150 мг/м3 включ.

Объемная доля метана (CH4)

от 0 до 1,5 %

уик=±20 % в поддиапазоне от 0 до 500 млн-1 включ.

8ик=±20 % в поддиапазоне св. 500 млн-1 до 1,5 % включ.

Объемная доля кислорода (O2)

от 0 до 20 %

уик=±10 % в поддиапазоне от 0 до 1 % включ.

8ик=±10 % в поддиапазоне св. 1 до 20 % включ.

Объемная доля водорода (H2)

от 0 до 2,5 %

уик=±20 % в поддиапазоне от 0 до 1 % включ.

8ик=±10 % в поддиапазоне св. 1 до 2,5 % включ.

Температура газопылевого потока отходящих газов

от -40 до +300 °C

Дик=±3 °C

Абсолютное давление газопылевого потока отходящих газов

от 90 до 110 кПа

Дик=±1 кПа

Объемный расход газопылевого потока отходящих газов

от 180 до 1800 м3/ч 2)

6ик=±25 %

Измеряемая величина

Диапазон измерений

Характеристики погрешности1) ИК в условиях эксплуатации

Система автоматическая контроля выбросов гранулятора 23-X-663 (23-AT-26661R/W и 23-AT-26662DS)

Массовая концентрация аммиака (NH3)

от 0 до 150 мг/м3

Уик=±20 % в поддиапазоне от 0 до 16 мг/м3 включ.

8ик=±20 % в поддиапазоне св. 16 до 150 мг/м3 включ.

Объемная доля паров воды (Н2О)

от 0 до 30 %

Аик=±(1+0,15<изм3)) %

Температура газопылевого потока отходящих газов

от -40 до +300 °C

Аик=±3 °C

Абсолютное давление газопылевого потока отходящих газов

от 90 до 110 кПа

Аик=±1 кПа

Объемный расход газопылевого потока отходящих газов

от 167000 до 1670000 м3/ч 2)

6ик=±25 %

Массовая концентрация пыли

от 0 до 50 мг/м3

Уик=±25 % в поддиапазоне от 0 до 25 мг/м3 включ.

8ик=±25 % в поддиапазоне св. 25 до 50 % включ.

1) Используемые обозначения:

Yhk - пределы допускаемой приведенной к верхней границе поддиапазона измерений погрешности ИК, в котором нормированы пределы приведенной погрешности, %;

5ик - пределы допускаемой относительной погрешности ИК, %.

Анк - пределы допускаемой абсолютной погрешности ИК, объемная доля, %, °C, кПа;

2) Указан диапазон измерений в единицах объемного расхода газопылевого потока отходящих газов, приведенного к нормальным условиям (температура 0 °C, абсолютное давление 101,325 кПа);

3) Сизм - значение объемной доли паров воды (Н2О), измеренное системой, %.

Наименование характеристики

Значение

Предел допускаемой вариации показаний выходного сигнала, в долях от пределов допускаемой погрешности

0,5

Время установления показаний (Т90), с, не более

- для газоанализаторов Метран АГ

- для газоанализаторов лазерных АГ МП In-Situ

40

30

Наименование характеристики1)

Значение

Напряжение электрического питания, В

- оборудования, размещенного в серверных шкафах, и АРМ

- оборудования, размещенного в блок-контейнерах и контроллерных шкафах

от 207 до 253

от 207 до 440

Частота электрического питания, Гц

от 49 до 51

Потребляемая мощность, Вт, не более:

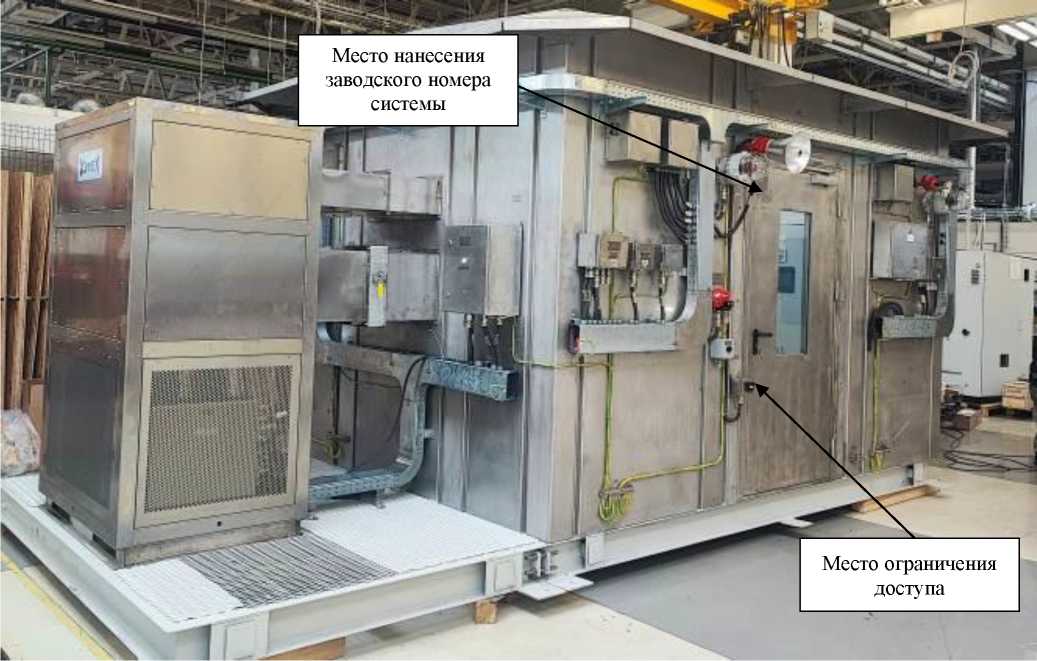

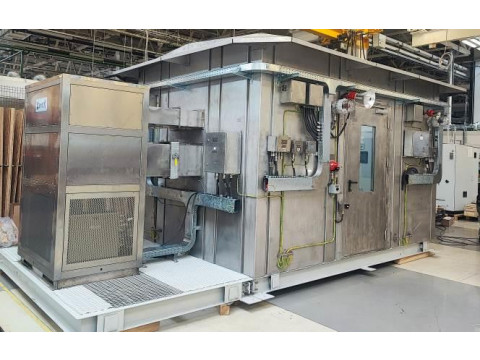

Блок-контейнер 11-AH-002

Блок-контейнер 17-АН-001

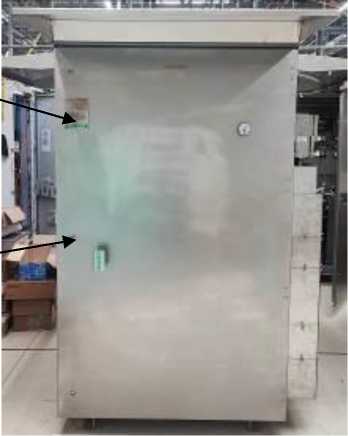

Шкаф контроллерный 22-АС-28205

Шкаф контроллерный 22-АС-28305

Шкаф контроллерный 23-AC-26661

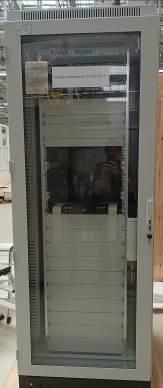

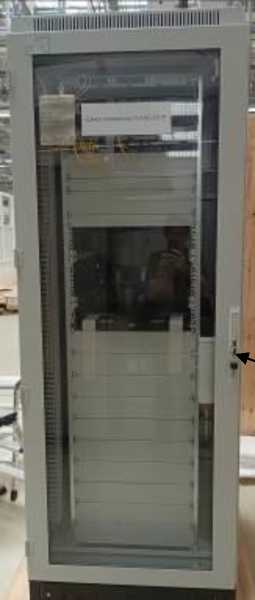

Шкаф серверный ССОД 11-ANS-001

Шкаф серверный ССОД 22-ANS-001

8496

5190

2992

5298

5031

6600

6600

Габаритные размеры (ВХШ*Г), мм:

Блок-контейнер 11-AH-002

Блок-контейнер 17-АН-001

Шкаф контроллерный 22-АС-28205

Шкаф контроллерный 22-АС-28305

Шкаф контроллерный 23-AC-26661

Шкаф серверный ССОД 11-ANS-001

Шкаф серверный ССОД 22-ANS-001

3203x7117x3903 3193x5062x3902 2192x2052x1532

2310x3396x2344 2145x1461x1015 2230x810x1025 2230x810x1025

Время прогрева, мин, не более:

- для газоанализаторов Метран АГ

- для газоанализаторов лазерных АГ МП In-Situ;

30

10

Условия эксплуатации для оборудования, размещенного на газоотводных трубах:

- диапазон температуры окружающего воздуха2), °C

- относительная влажность, %, не более

- диапазон атмосферного давления, кПа

от -36 до +37 90 от 84 до 106,7

Условия эксплуатации для оборудования, размещенного в блок-контейнерах и контроллерных шкафах:

- диапазон температуры окружающего воздуха, °C

- относительная влажность, %, не более

- диапазон атмосферного давления, кПа

от +15 до +25 85 от 84 до 106,7

1) Параметры электрического питания, условия эксплуатации ПИП, установленных на газоотводных трубах, согласно эксплуатационной документации на них.

2) Нижняя граница температуры внутри термочехлов, установленных на газоанализаторах лазерных АГ МП In-Situ, анализаторе взвешенных частиц (пылемере) АП МПА-О, расходомере ультразвуковом ИС МП-У - плюс 5 °C.

Наименование

Обозначение

Количество

Система автоматического контроля промышленных выбросов загрязняющих веществ в атмосферу установки по производству аммиака производительностью 3000 т/сут и установки по плаву и грануляции карбамида производительностью 4000 т/сут ООО «Еврохим Северо-Запад-2». Система автоматическая контроля выбросов установки риформинга 11-101-В (11-АТ-10500 и 11-AT-10506)

-

1 шт.

Система автоматического контроля промышленных выбросов загрязняющих веществ в атмосферу установки по производству аммиака производительностью 3000 т/сут и установки по плаву и грануляции карбамида производительностью 4000 т/сут ООО «Еврохим Северо-Запад-2». Система автоматическая контроля выбросов

пускового котла 17-L-111 (17-AT-11301)

-

1 шт.

Система автоматического контроля промышленных выбросов загрязняющих веществ в атмосферу установки по производству аммиака производительностью 3000 т/сут и установки по плаву и грануляции карбамида производительностью 4000 т/сут ООО «Еврохим Северо-Запад-2». Система автоматическая контроля выбросов NH3 в газоотводной трубе 22-Х-801 (22-AT-28205-W)

-

1 шт.

Система автоматического контроля промышленных выбросов загрязняющих веществ в атмосферу установки по производству аммиака производительностью 3000 т/сут и установки по плаву и грануляции карбамида производительностью 4000 т/сут ООО «Еврохим Северо-Запад-2». Система автоматическая контроля выбросов скруббера 22-С-804 (22-АТ-28305)

-

1 шт.

Система автоматического контроля промышленных выбросов загрязняющих веществ в атмосферу установки по производству аммиака производительностью 3000 т/сут и установки по плаву и грануляции карбамида производительностью 4000 т/сут ООО «Еврохим Северо-Запад-2». Система автоматическая контроля выбросов гранулятора 23-X-663 (23-AT-26661R/W и 23-AT-26662DS)

-

1 шт.

Наименование

Обозначение

Количество

Руководство по монтажу, эксплуатации и техническому обслуживанию

ENW2-KK-VD-OM0329796800001

2 экз.

Руководство по монтажу, эксплуатации и техническому обслуживанию

ENW2-KK-VD-OM0329797300001

3 экз.

Паспорт

10464-11-AT-10500/ 11-АТ-10506.ПС

1 экз.

Паспорт

10464-17-АТ-11301.ПС

1 экз.

Паспорт

10464-22-АС-28205.ПС

1 экз.

Паспорт

10464-22-АС-28305.ПС

1 экз.

Паспорт

10464-23-АС-26661.ПС

1 экз.
