Расходомеры ультразвуковые РУД-342
| Номер в ГРСИ РФ: | 97375-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО НПК «Геоэлектроника сервис», г.Тверь |
Расходомеры ультразвуковые РУД-342 (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкости в трубопроводе, и последующей передачи в систему автоматизации и контроля объёмного расхода жидкости.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97375-26 | ||||||||||||
| Действует | по 13.01.2031 | ||||||||||||
| Наименование | Расходомеры ультразвуковые | ||||||||||||
| Модель | РУД-342 | ||||||||||||
| Модификации |
РУД-342-05.1Е РУД-342-05.1Е-И РУД-342-05.1-02 |
||||||||||||
| Приказы |
№26 от
13.01.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6a341b1b-7d12-1495-f4cc-49a293152052 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО НПК «Геоэлектроника сервис», РОССИЯ, 170100, Тверская область, г. о. город Тверь, г. Тверь, ул. Индустриальная, д. 5
Поверка
| Методика поверки / информация о поверке |
МП-826-2025 Государственная система обеспечения единства измерений. Расходомеры ультразвуковые РУД-342. Методика поверки»
(с 13.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97375-26: Описание типа
2026-97375-26.pdf
|
Скачать | 152.8 КБ | |
|
97375-26: Методика поверки
МП-826-2025
2026-mp97375-26.pdf
|
Скачать | 152.8 КБ |
Описание типа
Назначение
Расходомеры ультразвуковые РУД-342 (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкости в трубопроводе, и последующей передачи в систему автоматизации и контроля объёмного расхода жидкости.
Описание
Принцип действия расходомеров основан на излучении в контролируемую жидкость непрерывного ультразвукового сигнала постоянной частоты, приеме отраженного от включений в жидкость ультразвукового сигнала и определении среднего отклонения частоты принятого сигнала от частоты излученного сигнала. Разница частот излученного и принятого сигнала прямо пропорциональна средней скорости потока жидкости и расходу жидкости в трубопроводе.
Расходомеры в зависимости от модификации состоят из блока электроники (далее - БЭ), ультразвукового преобразователя (далее - УП), соединительных кабелей, зарядного устройства. УП является накладным и устанавливается на трубопровод с помощью специального быстросъемного приспособления. УП одновременно выполняют функции излучателя и приемника ультразвуковых волн. БЭ формирует переменное напряжение для работы УП, обеспечивает прием и обработку сигнала, отображает на дисплее результаты измерений, передает измерительную информацию в зависимости от модификации в цифровом виде USB, RS485 и в виде токового аналогового сигнала от 4 до 20 мА.
Расходомеры изготавливаются в следующих модификациях (исполнениях):
- РУД-342-05.1Е является базовым изделием, предназначенным для работы в системах автоматизации и контроля объёмного расхода жидкости с выходным цифровым сигналом RS485 и токовым аналоговым от 4 до 20 мА;
- РУД-342-05.1Е-И - наличие встроенного дисплея с панелью управления на верхней крышке корпуса изделия для визуализации результатов измерений;
- РУД-342-05.1-02 - не взрывозащищенное исполнение, портативный со встроенными аккумуляторами, дисплеем с панелью управления на верхней крышке корпуса Lux, выходной сигнал цифровой USB.
Расходомеры РУД-342-05.1Е, РУД-342-05.1Е-И изготавливаются во взрывозащищенном исполнении.
Заводской номер расходомеров, состоящий из арабских цифр, наносятся на маркировочную табличку, расположенную на корпусе расходомеров, ударным способом, обеспечивающим четкое изображение, стойкость к внешним воздействующим факторам, а также сохранность в течение установленного срока службы.
Нанесение знака поверки на расходомеры не предусмотрено. Пломбирование расходомера не предусмотрено.
О бщий вид расходомеров и маркировочной таблички приведены на рисунках 1 - 3.
РУД-342-05.1Е
РУД-342-05.1Е-И

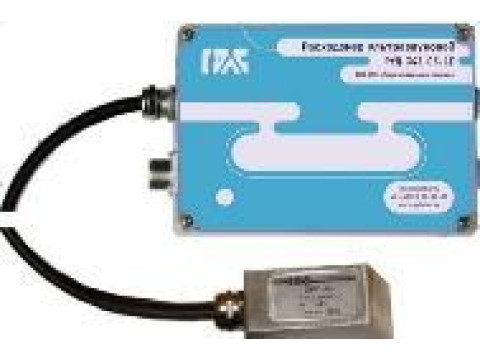

Рисунок 1 - Общий вид расходомеров
РУД-342-05.1-02

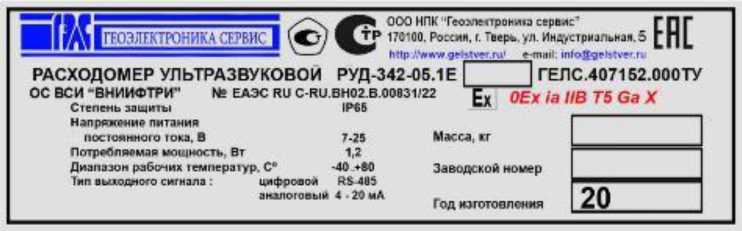

Рисунок 2 - Общий вид маркировочной таблички для модификаций
РУД-342-05.1Е, РУД-342-05.1Е-И
Рисунок 3 - Общий вид маркировочной таблички для модификаций РУД-342-05.1-02
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров является встроенным. Разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет. ПО предназначено для преобразования, обработки и передачи измерительной информации об объемном расходу жидкости во внешние измерительные системы.
Метрологические характеристики расходомеров нормированы с учетом ПО. ПО РУД-342-05.1Е и РУД-342-05.1Е-И устанавливается (прошивается) в память расходомеров при изготовлении и не может быть считано и изменено через какой-либо интерфейс. ПО РУД-342-05.1-02 устанавливается (прошивается) в память расходомеров при изготовлении и не может быть изменено через какой-либо интерфейс. Идентификационные данные ПО расходомеров РУД-342-05.1-02 представлены в таблице 1.
|
Таблица 1 - Идентификационные данные ПО расходомеров РУД-342- |
05.1-02 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
РУД-342-05.1-02Lux |
|
Номер версии (идентификационный номер) ПО |
10.0 |
|
Цифровой идентификатор ПО |
_ |
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости, м3/ч |
от 0,22 до 500 |
|
Номинальный диаметр трубопровода, мм |
от 22,5 до 150 |
|
Пределы допускаемой относительной погрешности измерении объемного расхода жидкости без предварительной градуировки, при скорости потока от 0,15 до 10 м/с, % 1) |
±3,0 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода жидкости после градуировки, при скорости потока от 0,15 до 10 м/с, % 1) |
±2,0 |
|
Пределы допускаемой приведенной погрешности преобразования значения объемного расхода в токовый выходной сигнал от 4 до 20 мА, % от диапазона преобразования 2) |
±0,1 |
|
1) Наличие градуировки указывается в формуляре расходомера 2) При использовании токового выхода погрешность преобразования значения объемного расхода в токовый выходной сигнал от 4 до 20 мА алгебраически суммируется с погрешностью измерений объемного расхода жидкости. При этом погрешности должны быть приведены к одинаковому виду | |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
РУД-342-05.1Е, РУД-342-05.1Е-И |
РУД-342-05.1-02 | |
|
Диапазон температуры измеряемой среды, °С |
от 0 до 80 | |
|
Выходные сигналы |
токовый от 4 до 20 мА, интерфейс RS-485 |
цифровой USB |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 7 до 25 |
5+0,2 5-0,2 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
200 120 80 |
153 85 32 |
|
Масса, кг, не более |
2 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +80 95 от 84,0 до 106,7 |
от -30 до +70 95 от 84,0 до 106,7 |
|
Маркировка взрывозащиты |
0Ex ia IIB T5 Ga X |
_ |
|
Степень защиты от внешних воздействий |
IP65 |
IP51 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
32000 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе расходомера, методом, принятым на заводе-изготовителе, обеспечивающим четкое изображение, стойкость к внешним воздействующим факторам, а также сохранность в течение установленного срока службы и на титульные листы формуляра и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Расходомеры ультразвуковые РУД-342 |
согласно заказу |
1 |
|
Формуляр |
ГЕЛС.407152.000-01ФО для модификации (исполнения) РУД-342-05.1Е ГЕЛС.407152.000-02ФО для модификации (исполнения) РУД-342-05.1-02 ГЕЛС.407152.000-03ФО для модификации (исполнения) РУД-342-05.1Е-И |
1 |
|
Руководство по эксплуатации |
ГЕЛС.407152.000-01РЭ для всех модификаций (исполнений) |
1 |
Сведения о методах измерений
приведены в разделе 1 «Описание и работа изделий» руководства по эксплуатации ГЕЛС.407152.000-01РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГЕЛС.407152.000ТУ Расходомеры ультразвуковые РУД-342. Технические условия.
