Щупы
| Номер в ГРСИ РФ: | 97377-26 |
|---|---|
| Категория: | Щупы |
| Производитель / заявитель: | ООО «Микрон», г. Москва |
Щупы предназначены для измерений величины зазоров между отдельными поверхностями.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97377-26 | |||||||||||||||||||||||||||
| Действует | по 13.01.2031 | |||||||||||||||||||||||||||
| Наименование | Щупы | |||||||||||||||||||||||||||
| Модификации |
Обозначение № 1-70 Обозначение № 2-75 Обозначение № 3-100 Обозначение № 4-150 Обозначение № 5-200 Обозначение № 6-300 Обозначение № 7-500 Ленточный щуп - 0,05 |
|||||||||||||||||||||||||||
| Приказы |
№26 от
13.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6e1cdd02-5dfb-5b5f-7df8-f38c2dd7b319 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Микрон», РОССИЯ, 107023, г. Москва, вн.тер.г. муниципальный округ Соколиная гора, пер. Семёновский, д. 15
Поверка
| Методика поверки / информация о поверке |
МП-7.044-2025 Государственная система обеспечения единства измерений. Щупы. Методика поверки
(с 13.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97377-26: Описание типа
2026-97377-26.pdf
|
Скачать | 183.6 КБ | |
|
97377-26: Методика поверки
МП-7.044-2025
2026-mp97377-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Щупы предназначены для измерений величины зазоров между отдельными поверхностями.
Описание
Принцип действия щупов основан на измерении величины зазора, путем поочередного введения пластины по одной или по несколько штук до тех пор, пока большая по толщине пластина или несколько пластин не заполнят собой полностью весь зазор.
Щупы представляют собой мерные пластины, комплектуемые в различные наборы (№№ 1, 2, 3, 4, 5, 6, 7), либо ленточные щупы. Наборы отличаются количеством и номинальным значением толщины щупов. Конструкция обоймы набора обеспечивает свободное перемещение любой пластины. Допускается комплектация наборов щупов с креплением на кольцо. Пластины в наборе располагают в порядке возрастания толщины, за исключением наибольшей по толщине, которую помещают первой для предохранения тонких пластин от механических воздействий. Ленточные щупы имеют длину 5 м и поставляются в бобине для предотвращения механических воздействий.
Пример условного обозначения набора щупов № 1 длиной 100 мм:
Щупы № 1-100
Пример условного обозначения ленточных щупов толщиной 0,50 мм:
Ленточный щуп - 0,50
Товарный знак АН&гон
наносится на обойму набора или на корпус бобины методом лазерной гравировки либо штамповки и на паспорт щупов типографским методом.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающего идентификацию каждого экземпляра средств измерений, наносится на обойму набора или на корпус бобины методом лазерной гравировки либо штамповки.
Общий вид наборов щупов с указанием мест нанесения заводского номера представлен на рисунке 1.
Общий вид щупов, поставляемых отдельно, с указанием мест нанесения заводского номера представлен на рисунке 2.
Пломбирование щупов не предусмотрено.
Нанесение знака поверки на щупы не предусмотрено.
Место нанесения заводского номера

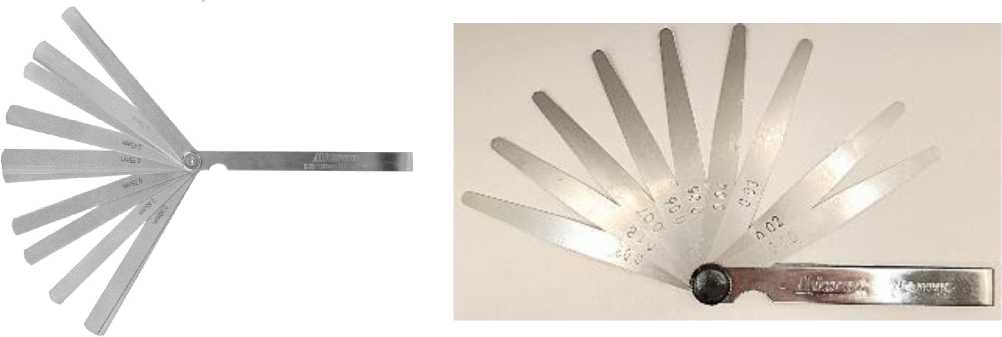

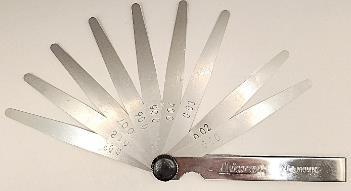

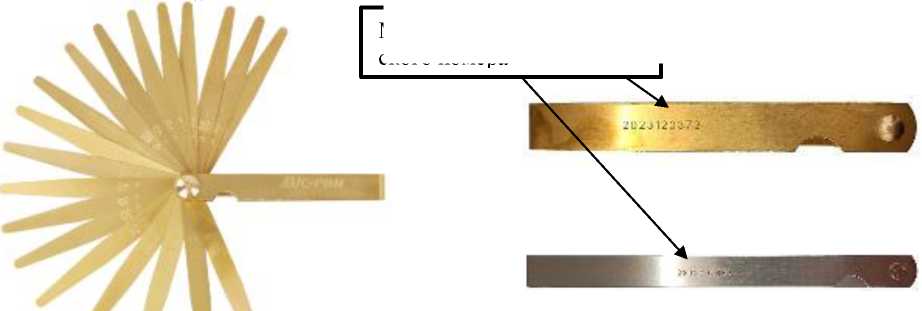

Рисунок 1 - Общий вид наборов щупов с местом нанесения заводского номера
Место нанесения заводского номера

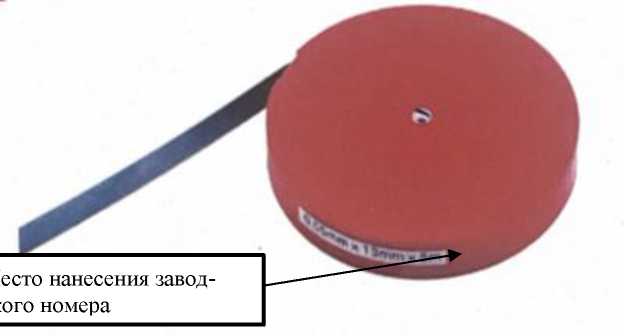

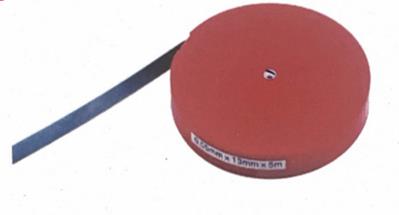

Рисунок 2 - Общий вид ленточных щупов, с местом нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики, количество щупов в наборе
|
Номинальн ая толщина, мм |
Допускаемые отклонения толщины* от номинальной, мкм |
Допускаемая желобчатост ь, мкм, не более |
Щуп ленточны й |
Количество щупов в наборе, шт | |||||||
|
верхнее |
нижнее |
№1 |
№2 |
№3 |
№4 |
№5 |
№6 |
№7 | |||
|
0,02 |
+5 |
-5 |
- |
1 |
1 |
1 |
- |
- |
- |
- |
1 |
|
0,03 |
+5 |
-5 |
- |
1 |
1 |
1 |
- |
- |
- |
- |
1 |
|
0,04 |
+5 |
-5 |
- |
1 |
1 |
1 |
- |
- |
- |
- |
1 |
|
0,05 |
+5 |
-5 |
- |
1 |
1 |
1 |
- |
- |
1 |
1 |
1 |
|
0,06 |
+5 |
-5 |
- |
1 |
1 |
1 |
- |
- |
- |
- |
1 |
|
0,07 |
+5 |
-5 |
- |
1 |
1 |
1 |
- |
- |
- |
- |
1 |
|
0,08 |
+5 |
-5 |
- |
1 |
1 |
1 |
- |
- |
- |
- |
1 |
|
0,09 |
+5 |
-5 |
- |
1 |
1 |
1 |
- |
- |
- |
- |
1 |
|
0,10 |
+5 |
-5 |
- |
1 |
1 |
1 |
- |
2 |
1 |
1 |
1 |
|
0,15 |
+8 |
-8 |
6 |
1 |
- |
1 |
- |
- |
1 |
1 |
1 |
|
0,20 |
+8 |
-8 |
6 |
1 |
- |
1 |
- |
1 |
1 |
1 |
1 |
|
0,25 |
+8 |
-8 |
6 |
1 |
- |
1 |
- |
- |
1 |
1 |
1 |
|
0,30 |
+8 |
-8 |
6 |
1 |
- |
1 |
- |
1 |
1 |
1 |
1 |
|
0,35 |
+12 |
-12 |
9 |
1 |
- |
1 |
- |
- |
- |
1 |
- |
|
0,40 |
+12 |
-12 |
9 |
1 |
- |
1 |
- |
1 |
1 |
1 |
1 |
|
0,45 |
+12 |
-12 |
9 |
1 |
- |
1 |
- |
- |
- |
1 |
- |
|
0,50 |
+12 |
-12 |
9 |
1 |
- |
1 |
1 |
1 |
1 |
1 |
1 |
|
0,55 |
+12 |
-12 |
9 |
1 |
- |
- |
1 |
- |
- |
1 |
- |
|
0,60 |
+12 |
-12 |
9 |
1 |
- |
- |
1 |
1 |
1 |
1 |
- |
|
0,65 |
+16 |
-16 |
12 |
1 |
- |
- |
1 |
- |
- |
1 |
- |
|
0,70 |
+16 |
-16 |
12 |
1 |
- |
- |
1 |
1 |
1 |
1 |
- |
|
0,75 |
+16 |
-16 |
12 |
1 |
- |
- |
1 |
- |
- |
1 |
1 |
|
0,80 |
+16 |
-16 |
12 |
1 |
- |
- |
1 |
1 |
1 |
1 |
- |
|
0,85 |
+16 |
-16 |
12 |
1 |
- |
- |
1 |
- |
- |
1 |
- |
|
0,90 |
+16 |
-16 |
12 |
1 |
- |
- |
1 |
1 |
1 |
1 |
- |
|
0,95 |
+16 |
-16 |
12 |
1 |
- |
- |
1 |
- |
- |
1 |
- |
|
1,00 |
+16 |
-16 |
12 |
1 |
- |
- |
1 |
1 |
1 |
1 |
1 |
* - Допускаемые отклонения распространяются на рабочую длину щупа, равную 1/3 от общей длины, считая от свободного края.
Таблица 2 - Метрологические характеристики, параметр шероховатости
|
Наименование характеристики |
Значение |
|
Параметр шероховатости рабочих поверхностей щупов Ra по ГОСТ 2789-73, мкм, не более |
0,63 |
Таблица 3 - Общие технические характеристики
|
Наименование характеристики |
Ленточные щупы |
Значение, для набора | ||||||
|
№ 1 |
№ 2 |
№ 3 |
№ 4 |
№ 5 |
№ 6 |
№7 | ||
|
Габаритный размер, мм, не более: - высота - длина - ширина |
30 130 130 |
11 220 16 |
14 220 16 |
19 220 16 |
19 220 16 |
20 1030 20 |
30 1030 25 |
30 1030 25 |
|
Масса, кг, не более |
0,50 |
0,30 |
0,35 |
0,35 |
0,50 |
1,50 |
1,50 |
1,50 |
|
Количество щупов в наборе, шт |
1 |
9 |
17 |
11 |
11 |
13 |
20 |
17 |
|
Длина щупа, мм, не менее |
5000 |
70; 75; 100; 150; 200 |
100; 150; 200;300; 500;1000 | |||||
|
Ширина щупа, мм, не менее |
13 |
10 |
13 | |||||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +10 до +40 80 | |||||||
Таблица 4 - Характеристики надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
3 |
|
Средняя наработка на отказ, условных измерений |
100000 |
Знак утверждения типа
наносится на паспорт типографским способом
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Щупы (щуп ленточный) |
№ Х1) - Х2) (Ленточный щуп - Х3)) |
1 набор (1 шт.) |
|
Мягкий футляр |
- |
1 шт.4) |
|
Паспорт |
- |
1 экз. |
|
1) - номер набора щупов согласно таблице 1; 2) - длина щупов в наборе в мм; 3) - номинальная толщина щупа в мм; 4) - для щупов, поставляемых в наборах. | ||
Сведения о методах измерений
приведены в разделе 5 «Порядок работы и правила эксплуатации» паспорта.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 155-2025 «Щупы. Технические условия».
