Стенды контроля параметров соединительных рукавов САИР
| Номер в ГРСИ РФ: | 97379-26 |
|---|---|
| Производитель / заявитель: | ООО "НПП Эталон-Инженеринг", г.Екатеринбург |
Стенды контроля параметров соединительных рукавов САИР (далее - САИР) предназначены для воспроизведения избыточного давления сжатого воздуха и воды, интервалов времени, сопротивления изоляции и измерений силы нажатия контактного пальца при проверке технических характеристик соединительных рукавов, применяемых на железнодорожном транспорте.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97379-26 | |||||||||
| Действует | по 13.01.2031 | |||||||||
| Наименование | Стенды контроля параметров соединительных рукавов | |||||||||
| Модель | САИР | |||||||||
| Модификации |
САИР-00 САИР-02 |
|||||||||
| Приказы |
№26 от
13.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 9986b0ea-4629-95e2-f753-cf3261331d47 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «НПП Эталон-Инженеринг», РОССИЯ, 620149, г. Екатеринбург, ул. Серафимы Дерябиной, 24, оф. 714
Поверка
| Методика поверки / информация о поверке |
МП 4700/0453-2025 Государственная система обеспечения единства измерений Стенды контроля параметров соединительных рукавов САИР Методика поверки
(с 13.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97379-26: Описание типа
2026-97379-26.pdf
|
Скачать | 402.1 КБ | |
|
97379-26: Методика поверки
МП 4700/0453-2025
2026-mp97379-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Стенды контроля параметров соединительных рукавов САИР (далее - САИР) предназначены для воспроизведения избыточного давления сжатого воздуха и воды, интервалов времени, сопротивления изоляции и измерений силы нажатия контактного пальца при проверке технических характеристик соединительных рукавов, применяемых на железнодорожном транспорте.
САИР позволяют автоматизировать контрольно-измерительные операции
с регистрацией измерительной информации.
Описание
САИР создают избыточное давление сжатого воздуха и воды в соединительном рукаве посредством его коммутации через распределитель. Контроль избыточного давления сжатого воздуха и воды производится с помощью тензорезистивного датчика давления.
С помощью резистивного датчика силы САИР измеряют силу нажатия контактного пальца, а с помощью встроенного мегомметра измеряют сопротивление изоляции между наконечником рабочего провода контактного пальца и корпусом соединительной головки рукава.
Выходные электрические сигналы датчиков преобразуются в нормированные электрические сигналы и поступают для обработки на блок управления САИР.
САИР выполняет логический анализ измерительной информации, индицирует на алфавитно-цифровом индикаторе технические характеристики соединительных рукавов и регистрирует их значения в энергонезависимом запоминающем устройстве, определяя при этом наличие или отсутствие неисправностей. Алгоритм работы САИР задаются с помощью специальной управляющей программы.
САИР выпускаются в модификациях: САИР-00 и САИР-02, отличающихся метрологическими характеристиками и конструктивными особенностями.
Заводской номер наносится в цифровом формате способом лазерной гравировки на маркировочной табличке, размещаемой на корпусе САИР.
Нанесение знака поверки на САИР не предусмотрено.

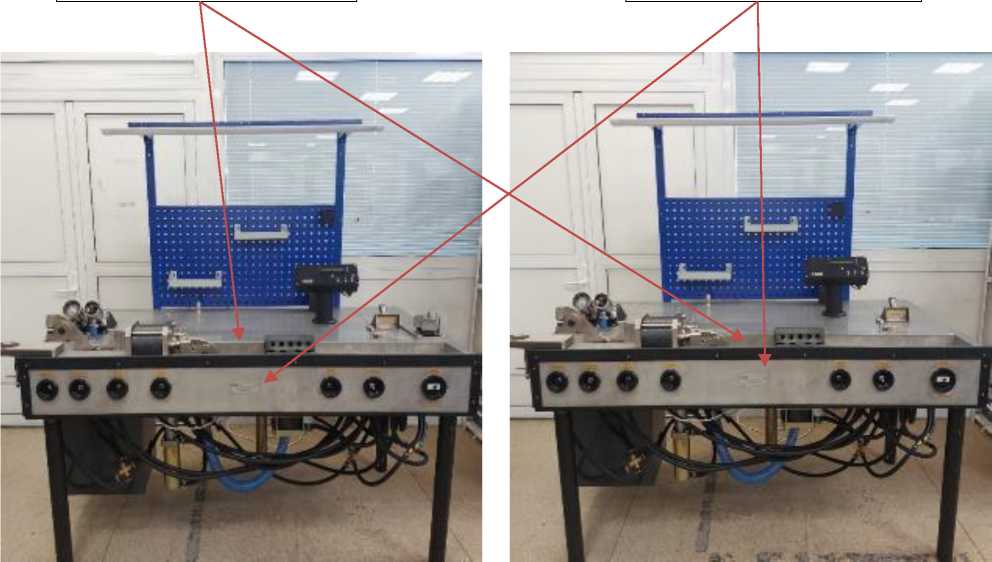

Общий вид САИР с указанием места размещения соединительного рукава, места размещения маркировочной таблички приведены на рисунке 1.
Предусмотрено пломбирование от несанкционированного доступа корпуса САИР. Общий вид маркировочной таблички с указанием мест нанесения знака утверждения типа и заводского номера, пломбировки от несанкционированного доступа САИР приведены на рисунках 1 и 2.
Место размещения соединительного рукава
Место размещения маркировочной таблички

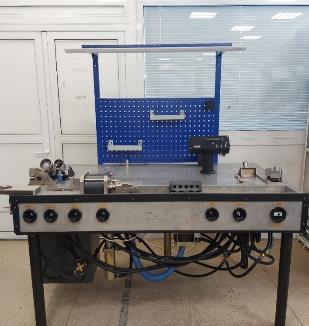

а) модификация САИР-00

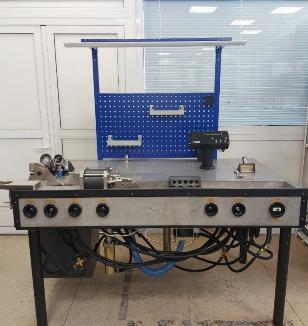

б) модификация САИР-02

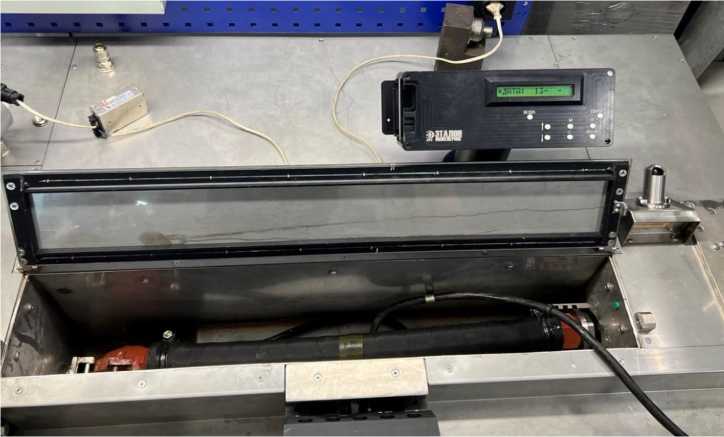

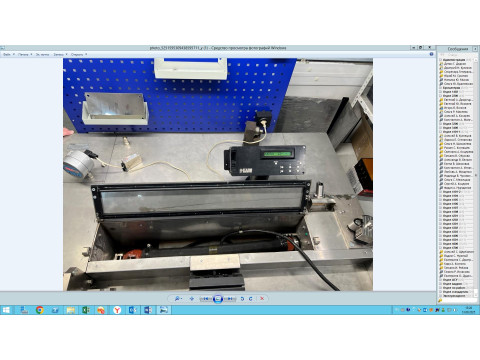

в) место размещения соединительного рукава
Рисунок 1 - Общий вид и места размещения маркировочной таблички САИР
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения пломбировки от несанкционированного доступа

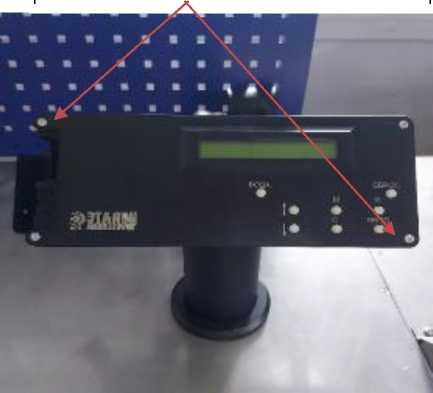

б) место пломбировки от несанкционированного доступа
а) общий вид маркировочной таблички с указанием мест нанесения знака утверждения типа и заводского номера
Рисунок 2- Общий вид маркировочной таблички с указанием мест нанесения знака утверждения типа и заводского номера и пломбировки от несанкционированного доступа САИР
Программное обеспечение
САИР имеет встроенное программное обеспечение (далее - ПО), записываемое в постоянную память микросхемы микроконтроллера блока управления. Встроенное ПО имеет следующие основные функции:
- преобразование измерительной информации, поступающей от первичных датчиков;
- визуализация результатов измерений;
- управление работой составных частей САИР;
- организация интерфейса с оператором.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО САИР
|
Модификация |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
|
САИР-00 |
САИР |
0ХХ* |
- |
|
САИР-02 |
САИР |
1ХХ* |
- |
|
* «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 9 | |||
Технические характеристики
Метрологические, основные технические характеристики приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
САИР-00 | САИР-02 | |
|
Номинальное значение воспроизводимого избыточного давления воздуха, МПа (кгс/см2) |
1,2 (12) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
САИР-00 |
САИР-02 | |
|
Пределы допускаемой относительной погрешности воспроизведения избыточного давления воздуха, % |
± 1,5 | |
|
Диапазон воспроизведения избыточного давления воды, МПа (кгс/см2) |
от 0,4 до 1,4 (от 4 до 14) | |
|
Пределы допускаемой относительной погрешности воспроизведения избыточного давления воды, % |
± 1,5 | |
|
Номинальные значения воспроизведения интервалов времени, с |
1; 30; 60 | |
|
Пределы допускаемой относительной погрешности воспроизведения интервалов времени, % |
± 0,25 | |
|
Диапазон измерений силы нажатия контактного пальца, кН (кгс) |
от 0,02 до 0,10 (от 2 до 10) |
- |
|
Пределы допускаемой относительной погрешности измерений силы нажатия контактного пальца, % |
± 1,5 |
- |
|
Сопротивление изоляции, МОм, не более |
15 |
- |
|
Пределы допускаемой приведенной погрешности измерений сопротивления изоляции (к верхнему пределу), % |
± 5,0 |
- |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
САИР-00 |
САИР-02 | |
|
Потребляемая мощность, Вт, не более |
2000 | |
|
Испытательное напряжение при измерении сопротивления изоляции, В |
от 1000 до 1300 |
- |
|
Время выдержки избыточным давлением воды и воздуха, с, не более |
120 | |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
1750 900 1700 | |
|
Масса, кг, не более |
300 | |
|
Электропитание от сети переменного тока: - напряжение, В - частота, Гц |
от 198 до 252 50±1 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +10 до +35 от 30 до 80 | |
аблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
знак утверждения типа наносится типографским способом на титульный лист САИР.ЭТИН.800.000.000РЭ «Стенд контроля параметров соединительных рукавов САИР. Руководство по эксплуатации» и методом лазерной гравировки на маркировочную табличку, прикреплённую к корпусу САИР.
Комплектность
Таблица 5 - Комплектность С АИР
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Стенд контроля параметров соединительных рукавов САИР |
САИР.ЭТИН.800.000.000-00 САИР.ЭТИН.800.000.000-02 |
1 шт. |
в зависимости от модификации |
|
Руководство по эксплуатации |
САИР.ЭТИН.800.000.000РЭ |
1 экз. | |
|
Паспорт |
САИР.ЭТИН.800.000.000ПС |
1 экз. | |
|
Комплект принадлежностей и инструмента |
- |
1 шт. |
по заказу |
Сведения о методах измерений
приведены в разделе 2 САИР.ЭТИН.800.000.000РЭ «Стенд контроля параметров соединительных рукавов САИР. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.66-008-12345520-2024 «Стенд контроля параметров соединительных рукавов САИР. Технические условия».
