Тестеры сигналов аварийных терминалов (Тестер САТ)

Номер в ГРСИ РФ: 97380-26
Производитель / заявитель: ОАО "НИИ космического приборостроения", г.Москва
Скачать
97380-26: Описание типа
2026-97380-26.pdf
Скачать 164.9 КБ
97380-26: Методика поверки РТ-МП-914-441-2025
2026-mp97380-26.pdf
Скачать 3.3 MБ
Нет данных о поставщике
Поверка
Тестеры сигналов аварийных терминалов (Тестер САТ) поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Тестеры сигналов аварийных терминалов (Тестер САТ) (далее - Тестер САТ) предназначены для измерений частот радиосигналов, уровня мощности входных радиосигналов, длительности радиосигнала и других характеристик радиосигналов аварийных радиомаяков и радиобуев, используемых в системе КОСПАС-САРСАТ.

Информация по Госреестру

Основные данные
Номер по Госреестру 97380-26
Действует по 13.01.2031
Наименование Тестеры сигналов аварийных терминалов (Тестер САТ)
Приказы
26 от 13.01.2026 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 36789190-bccc-2eaa-57a4-10d6e1f67174
Испытания
Дата Модель Заводской номер
25.10.2025 75219624
Производитель / Заявитель

Филиал АО «ОРКК» - «НИИ КП», РОССИЯ, 111024 г. Москва, ул. Авиамоторная, д. 53

Поверка

Методика поверки / информация о поверке
РТ-МП-914-441-2025 Государственная система обеспечения единства измерений Тестеры сигналов аварийных терминалов (Тестер САТ) Методика поверки (с 13.01.2026)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Тестеры сигналов аварийных терминалов (Тестер САТ) поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

97380-26: Описание типа
2026-97380-26.pdf
Скачать 164.9 КБ
97380-26: Методика поверки РТ-МП-914-441-2025
2026-mp97380-26.pdf
Скачать 3.3 MБ

Описание типа

Назначение

Тестеры сигналов аварийных терминалов (Тестер САТ) (далее - Тестер САТ) предназначены для измерений частот радиосигналов, уровня мощности входных радиосигналов, длительности радиосигнала и других характеристик радиосигналов аварийных радиомаяков и радиобуев, используемых в системе КОСПАС-САРСАТ.

Описание

Принцип действия Тестер САТ основан на измерении технических характеристик радиосигналов аварийных радиомаяков и радиобуев и их цифровой обработке с использованием специального программно-математического обеспечения.

Тестер САТ обеспечивает:

- прием и обработку радиосигналов в следующих диапазонах частот:

а) диапазон Д1: от 406,00 до 406,10 МГц;

б) диапазон Д2: от 121,30 до 121,70 МГц;

в) диапазон Д3: от 161,95 до 162,05 МГц;

г) диапазон Д4: от 242,90 до 243,10 МГц;

- декодирование информационного сообщения диапазона Д1;

- декодирование информационного сообщения АИС диапазона Д3;

- демодулирование амплитудно-манипулированных радиосигналов в диапазонах Д2, Д4;

- отображение результатов измерений и декодированных данных на дисплее;

- подключение к ПЭВМ для вывода на печать результатов измерений;

- хранение результатов измерений во внутренней энергонезависимой памяти, ёмкостью достаточной для сохранения не менее 1000 результатов измерений;

- осуществление звуковой сигнализации при приеме радиосигнала на частотах Д2 и Д4;

- выделение из цифрового сообщения навигационных данных о положении АТ (при их наличии);

- проверку отображения кода БЧХ 1 и БЧХ 2.

Тестер САТ конструктивно выполнен в виде блока измерительного Тестер САТ (далее - БИ), в состав которого входят модуль цифровой обработки сигналов (далее - ЦОС), модуль аналоговой обработки сигналов (далее - АОС), модуль блока питания (далее - БП), модуль USB, модуль интерфейса связи и дисплей.

На лицевой панели БИ расположены вход для измерения радиосигналов в диапазонах Д1 - Д4 («Антенна»), один вход для подключения USB накопителя или ПЭВМ («USB») и вход подключения кабеля питания («Зарядка»). Также на лицевой панели расположены кнопка включения питания блока и клавиатура для управления Тестер САТ.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, в формате восьми арабских цифр, наносится типографским способом на маркировочную табличку, размещённую на передней части корпуса БИ.

Для предотвращения несанкционированного доступа, лицевая панель Тестер САТ фиксируется и пломбируется пломбами завода изготовителя.

Общий вид Тестер САТ приведён на рисунках 1 и 2.

Место нанесения знака утверждения типа и заводского номера

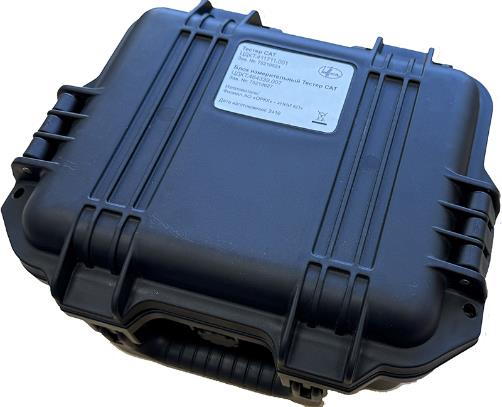

Рисунок 1 - Общий вид Тестер САТ

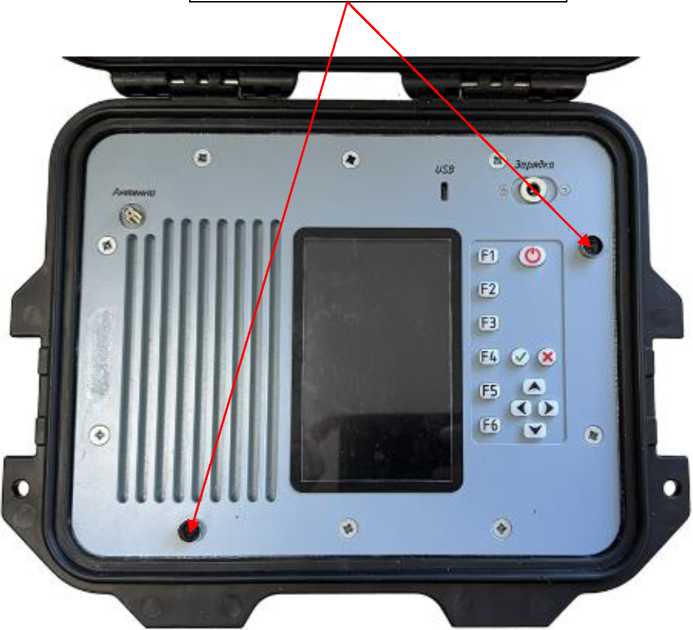

Место пломбировки от несанкционированного доступа

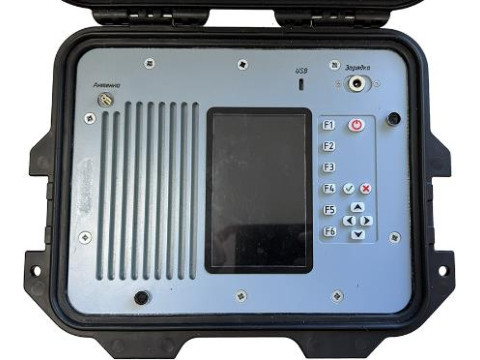

Рисунок 2 - Общий вид лицевой панели Тестер САТ

Программное обеспечение

Программное обеспечение Тестер САТ (далее - ПО) предназначено для управления режимами работы Тестер САТ в процессе проведения измерений, отображения хода измерений и обработки измерительных сигналов.

ПО предназначено только для работы с Тестер САТ и не может быть использовано отдельно от измерительно-вычислительной платформы.

Метрологически значимая часть ПО Тестер САТ и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.

Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в Таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЦДКТ.01173-03

Номер версии (идентификационный номер) ПО

не ниже 01.00

Алгоритм вычисления цифрового идентификатора ПО

MD5

Технические характеристики

Таблица 2 - Метрологические характеристики Тестер САТ в диапазоне Д1

Наименование характеристики

Значение

1

2

Диапазон измерений частоты, МГц

от 406,00 до 406,10

Пределы допускаемой абсолютной погрешности измерений частоты сигнала, МГц

±1,0-10-4

Диапазон измерений уровня мощности входного сигнала, дБ (1 мВт)

от -50,0 до +10,0

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала, дБ

±1,0

Диапазон измерений периода повторения информационных посылок, с

от 45,00 до 55,00

Пределы допускаемой абсолютной погрешности измерений периода повторения информационных посылок, с

±0,01

Диапазон измерений длительности преамбулы, мс

от 158 до 168

Пределы допускаемой абсолютной погрешности измерений длительности преамбулы, мс

±1,0

Диапазон измерений длительности радиосигнала, мс

от 435,0 до 526,0

Пределы допускаемой абсолютной погрешности измерений длительности радиосигнала, мс

±1,0

Диапазон измерений длительности бита информации, мс

от 2,475 до 2,525*

Пределы допускаемой абсолютной погрешности измерений длительности бита информации, мс

±440-3**

Диапазон измерений отклонения фазы при двухфазной модуляции, рад: - положительное отклонение - отрицательное отклонение

от 0,90 до 1,30 от -0,90 до -1,30

Пределы допускаемой абсолютной погрешности измерений отклонения фазы при двухфазной модуляции, рад: - положительное отклонение - отрицательное отклонение

±0,04

±0,04

Диапазон измерений кратковременной относительной нестабильности частоты за 100 мс

от 1М0-10 до 1М0-8

Пределы допускаемой относительной погрешности измерений кратковременной относительной нестабильности частоты за 100 мс

±1М0-10

Диапазон измерений относительного среднего наклона линейного дрейфа частоты, относительное значение за 18 измерений

от -140-8 до +140-8

Пределы допускаемой относительной погрешности измерений среднего наклона линейного дрейфа частоты, относительное значение за 18 измерений

±1М0-10

Продолжение таблицы 2

1

2

Диапазон измерений остаточного ухода от линейного дрейфа частоты, относительное значение за 18 измерений

от Г10-10 до 1-10’8

Пределы допускаемого остаточного ухода от линейного дрейфа частоты, относительное значение за 18 измерений

±1 •IO-10

Примечания:

* - соответствует диапазону измерений скорости передачи информации от 396 до 404 бит/с;

* * - соответствует пределу допускаемой абсолютной погрешности измерений скорости передачи информации ±0,6 бит/с

Таблица 3 - Метрологические характеристики Тестер САТ в диапазоне Д2

Наименование характеристики

Значение

Диапазон измерений частоты, МГц

от 121,30 до 121,70

Пределы допускаемой абсолютной погрешности измерений частоты сигнала, МГц

±1М0-4

Диапазон измерений уровня мощности входного сигнала, дБ (1 мВт)

от -50,0 до 0

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала, дБ

±1,0

Диапазон измерений коэффициента амплитудной модуляции сигнала, %

от 30 до 100

Пределы допускаемой абсолютной погрешности измерений коэффициента амплитудной модуляции сигнала, %

±10

Диапазон измерений изменения свип-тона, Гц

от 300 до 1600

Пределы допускаемой абсолютной погрешности измерений изменения частоты свип-тона, Гц

±30

Таблица 4 - Метрологические характеристики Тестер САТ в диапазоне Д3

Наименование характеристики

Значение

Диапазон измерений частоты, МГц

от 161,95 до 162,05

Пределы допускаемой абсолютной погрешности измерений частоты сигнала, МГц

±1М0-4

Диапазон измерений уровня мощности входного сигнала, дБ (1 мВт)

от -50,0 до +10,0

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала, дБ

±1,0

Диапазон измерений длительности бита информации, мкс

от 99,01 до 109,89*

Пределы допускаемой абсолютной погрешности измерений длительности бита информации, мкс

±540-3**

Примечания:

* - соответствует диапазону измерений скорости передачи информации от 9100 до 10100 бит/с;

* * - соответствует пределу допускаемой абсолютной погрешности измерений скорости передачи информации ±0,5 бит/с

Таблица 5 - Метрологические характеристики Тестер САТ в диапазоне Д4

Наименование характеристики

Значение

Диапазон измерений частоты, МГц

от 242,90 до 243,10

Пределы допускаемой абсолютной погрешности измерений частоты сигнала, МГц

+1М0-4

Диапазон измерений уровня мощности входного сигнала с, дБ (1 мВт)

от -50,0 до 0

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала, дБ

±1

Диапазон установки коэффициента амплитудной модуляции сигнала, %

от 30 до 100

Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции сигнала, %

±10

Диапазон измерений изменения свип-тона, Гц

от 300 до 1600

Пределы допускаемой абсолютной погрешности измерений изменения частоты свип-тона, Гц

±30

Таблица 6 -Технические характеристики

Наименование характеристики

Значение

Напряжение питания от сети переменного тока частотой 50 Гц, В

220 ± 22

Масса, кг, не более

4,5

Габаритные размеры (ширинахглубинахвысота) мм, не более

300х250х152

Рабочие условия применения

- температура окружающего воздуха, °С

- относительная влажность при температуре плюс 25 °С, %,

от +15 до +35 от 30 до 80

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку, размещённую на передней части корпуса БИ в месте, указанном на рисунке 1.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

1

2

3

1 Тестер сигналов аварийных терминалов (Тестер САТ)

ЦДКТ.411711.001

1 компл.

1.1 Блок измерительный Тестер САТ

ЦДКТ.464339.007

1 шт.

1.2 Комплект принадлежностей

ЦДКТ.467924.002

1 компл.

1.2.1 Органайзер

ЦДКТ.322444.001

1 шт.

1.2.2 Антенна АНТ2

ЦДКТ.464651.008

1 шт.

1.2.3 Аттенюатор 30 дБ

-

1 шт.

1.2.4 Кабель питания CEE7/7 (M) - IEC 320 C13 1,5м

-

1 шт.

Продолжение таблицы 7

1

2

3

1.2.5 Кабель SMA male - SMA male 1 м

-

1 шт.

1.2.6 Кабель USB A - USB C 1 м

-

1 шт.

1.2.7 Программа синхронизации «Tester SAT» на накопителе USB dual type C/A

ЦДКТ. 01328-01

1 шт.

1.2.8 Блок питания GST60A12-P1J

-

1 шт.

2 Паспорт

ЦДКТ.411711.001ПС

1 экз.

3 Руководство по эксплуатации

ЦДКТ.411711.001РЭ

1 экз.

4 Ведомость комплекта принадлежностей

ЦДКТ.467924.002Д15

1 экз.

Сведения о методах измерений

приведены в разделе 2 «Использование Тестер САТ по назначению» руководства по эксплуатации ЦДКТ.411711.001РЭ.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2360 Об утверждении Государственной поверочной схемы для средств измерений времени и частоты;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц;

ЦДКТ.411711.001ТУ «Тестер сигналов аварийных терминалов (Тестер САТ). Технические условия.
