Установки пикнометрические стационарные СПУ СПУ
| Номер в ГРСИ РФ: | 97382-26 |
|---|---|
| Категория: | Пикнометры |
| Производитель / заявитель: | Великолукский завод "Транснефтемаш" - филиал АО "Транснефть-Верхняя Волга", г.Великие Луки |
Установки пикнометрические стационарные СПУ (далее - СПУ) предназначены для прецизионных измерений плотности жидкости при условии транспортирования их по технологическим трубопроводам, а также для поверки/калибровки поточных преобразователей плотности в составе систем измерений количества и показателей качества нефти/нефтепродуктов в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97382-26 | ||||||
| Действует | по 13.01.2031 | ||||||
| Наименование | Установки пикнометрические стационарные СПУ | ||||||
| Модель | СПУ | ||||||
| Приказы |
№26 от
13.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 505b496c-73d7-de43-feda-b5270f8edb68 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Великолукский завод «Транснефтемаш» - филиал АО «Транснефть – Верхняя Волга», РОССИЯ, 182101, Российская Федерация, Псковская обл., г. Великие Луки, ул. Гоголя, д. 2
Поверка
| Методика поверки / информация о поверке |
МП 2302-0007-2025 Государственная система обеспечения единства измерений Устаяовки пикнометрические стационарные СПУ Методика поверки
(с 13.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97382-26: Описание типа
2026-97382-26.pdf
|
Скачать | 157.4 КБ | |
|
97382-26: Методика поверки
МП 2302-0007-2025
2026-mp97382-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Установки пикнометрические стационарные СПУ (далее - СПУ) предназначены для прецизионных измерений плотности жидкости при условии транспортирования их по технологическим трубопроводам, а также для поверки/калибровки поточных преобразователей плотности в составе систем измерений количества и показателей качества нефти/нефтепродуктов в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603.
Описание
Принцип измерения плотности установками основан на пикнометрическом методе измерений плотности жидкости с помощью пикнометров напорных. Сущность метода состоит в определении массы известного объёма жидкости, отобранного в пикнометр из трубопровода блока качества нефти/нефтепродуктов (БИК) при температуре и давлении в трубопроводе. Для определения массы пикнометров применяют весы в режиме компарирования. Плотность жидкости находят как частное от деления разности масс заполненного и пустого пикнометра на значение объема пикнометра при условиях отбора пробы жидкости. Массу пустых и заполненных пикнометров определяют методом замещения с использованием весов лабораторных I класса точности и набора калибровочных гирь класса точности Е2 в соответствии с ГОСТ OIML R 111-1-2009, входящих в комплект поставки. Давление, температуру исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи манометров электронных во взрывозащищенном исполнении, термометров электронных во взрывозащищенном исполнении, входящих в комплекты установок.
Конструктивно СПУ состоят из каркаса из перфорированного профиля, предназначенного для размещения средств измерений, технологического оборудования, технологического трубопровода СПУ, содержащего запорную арматуру (краны), разделительные сосуды, бобышки, термокарманы для размещения термопреобразователей, бобышки для подключения преобразователей избыточного давления, индикатор расхода жидкости (ротаметр), быстроразъёмные соединения для подключения к рукавам высокого давления. Подключение напорных пикнометров к трубопроводу со средой БИК, заполнение пикнометров, измерение давления и температуры осуществляется при помощи технологического трубопровода СПУ.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в цифровом формате наносится на маркировочную табличку любым способом, обеспечивающим четкость, читаемость и сохранность в течение всего срока службы. Так же маркировочная табличка содержит: наименование и товарный знак ПАО «Транснефть»; наименование или товарный знак предприятия-изготовителя; наименование изделия; специальный знак взрывобезопасности, согласно Приложению 2 ТР ТС 012/2011; единый знак обращения продукции на рынке государств-членов Евразийского экономического союза, согласно п.1 ст. 7 ТР ТС 012/2011; рабочее давление; режим работы; масса; дата изготовления; знак утверждения типа (рисунок 1). Табличка крепится на каркасе СПУ.
Общий вид СПУ показан на рисунке 2.
Пломбирование установок не предусмотрено.
ТРАНСНЕФТЬ
Установка пикнометрическая стационарная ТУ 431824-017-05792661-2024 СПУ
Максимальное рабочее давление 6,3 МПа
Режим работы переодический
Место нанесения заводского номера
(Заводской номер 1/2Ь |---
Масса 500 кг
Дата изготовления 2025
Клеймо технического контроля ООК
ранснефтемаш" г. Великие Луки Сделано дРоссии
Моего нйвгсснкя знака шла
Рисунок 1 - Общий вид маркировочной таблички с указанием мест нанесения заводского номера и знака утверждения типа

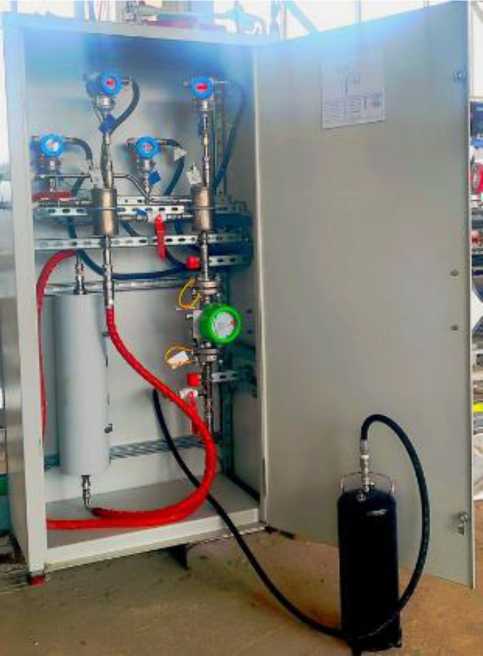

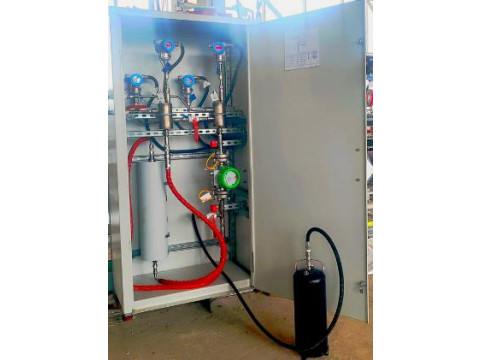

Рисунок 2 - Общий вид СПУ
Технические характеристики
Таблица 1 - Метрологические и технические характеристики установок
|
Характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений плотности жидкости, кг/м3 |
от 700 до 1200 |
|
Доверительные границы погрешности измерений плотности, кг/м3, не более |
±0,1 |
|
Допускаемое рабочее давление жидкости при отборе пробы, МПа, не более |
6,3 |
|
Диапазон измерений рабочей температуры жидкости при отборе пробы, °С |
от +1 до +50 |
|
Диапазон индикации расхода рабочей жидкости, л/ч (м3/ч) |
от 300 до 2500 (от 0,3 до 2,5) |
|
Маркировка взрывозащиты: - термопреобразователей прецизионных - термометров цифровых - преобразователей давления измерительных |
1Ех db IIB T4 Gb X 0Ех ia ПС T6 Ga X 1Ех d IIB T4 Gb X |
|
Габаритные размеры (ДхШхВ), мм, не более |
1200x700x1800 |
|
Масса, т, не более |
0,5 |
Продолжение таблицы 1
|
1 |
2 |
|
Температура окружающего воздуха, °С - при отборе пробы жидкости в пикнометры - при взвешивании пикнометров |
от +1 до +40 по спецификации на весы |
|
Относительной влажность воздуха, не более, % - при отборе пробы жидкости в пикнометры - при взвешивании пикнометров |
80 по спецификации на весы |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
25 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на маркировочную табличку типографским способом.
Комплектность
Таблица 3 - Комплектность установки
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Установка пикнометрическая стационарная, в составе: |
СПУ |
1 шт. |
|
- пикнометры напорные, регистрационный номер в ФИФ ОЕИ 89132-23 |
ПН |
2 шт. |
|
- термометры цифровые малогабаритные в комплекте с термопреобразователями сопротивления, регистрационный номер в ФИФ ОЕИ 68355-17 |
ТЦМ 9410 |
2 комплекта |
|
- термопреобразователи прецизионный, регистрационный номер в ФИФ ОЕИ 77963-20 |
ПТ 0304-ВТ |
2 шт. |
|
- преобразователи давления измерительные, регистрационный номер в ФИФ ОЕИ 63044-16 |
АИР-20/М2 |
2 шт. |
|
- весы лабораторные, регистрационный номер в ФИФ ОЕИ 58760-14 |
ВЛЭ |
1 шт. |
|
- гири класса точности Е2, регистрационный номер в ФИФ ОЕИ 68887-17с номинальными массами: - 0,5 кг - 1 кг - 2 кг |
ГО-П |
1 комплект: 1 шт. 1 шт. 2 шт. |
|
- индикатор расхода (ротаметр) |
- |
1 шт. |
Продолжение таблицы 3
|
1 |
2 |
3 |
|
- каркас из перфорированного профиля, предназначенный для размещения СИ и технологического оборудования, запорная арматура с ручным управлением в технологической обвязке СПУ, вентиля для стравливания ГВС, сосуды разделительные, термоизолирующий футляр, запорная арматура, аварийный предохранительная мембрана для сброса давления, рукав высокого давления в комплекте с БРС, пробооприемник дренажный |
- |
1 комплект |
|
Руководство по эксплуатации |
СПУ 6,3-С-00.00.00.000 РЭ |
1 экз. |
|
Паспорт |
СПУ 6,3-С-00.00.00.000 ПС |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации «Установка пикнометрическая стационарная (СПУ)» раздел «Использование по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений плотности, утвержденная
Приказом Росстандарта от 01.11.2019 № 2603;
ТУ 431824-017-05792661-2024 «Установка пикнометрическая стационарная».
Технические условия.
