Ротаметры LZZW LZZW
| Номер в ГРСИ РФ: | 97385-26 |
|---|---|
| Категория: | Ротаметры |
| Производитель / заявитель: | CHANGZHOU SHUANGHUAN THERMO-TECHNICAL INSTRUMENT CO., LTD., КИТАЙ |
|
97385-26: Описание типа
2026-97385-26.pdf
|
Скачать | 121.9 КБ |
Ротаметры LZZW (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97385-26 | ||||||||||||
| Действует | по 13.01.2031 | ||||||||||||
| Наименование | Ротаметры LZZW | ||||||||||||
| Модель | LZZW | ||||||||||||
| Приказы |
№26 от
13.01.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 63931e81-95d3-b8b5-85a4-399cc47b9393 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
CHANGZHOU SHUANGHUAN THERMO-TECHNICAL INSTRUMENT CO., LTD., КИТАЙ, No. 579, West Feilong Road, Xinzha Street, Zhonglou Area, Changzhou City, Jiangsu province
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.122-99 Государственная система обеспечения единства измерений. Ротаметры. Методика поверки
(с 13.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97385-26: Описание типа
2026-97385-26.pdf
|
Скачать | 121.9 КБ |
Описание типа
Назначение
Ротаметры LZZW (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов.
Описание
Принцип действия ротаметров основан на зависимости положения динамического равновесия поплавка, перемещающегося внутри трубки, от расхода измеряемой среды.
Ротаметры состоят из проточной части и измерительного преобразователя. Проточная часть ротаметров выполнена в виде цельнометаллической трубки (0Cr18Ni12Mo2Ti) и поплавка переменного сечения с магнитом. Магнит через трубку из немагнитного металла взаимодействует с магнитом механического отсчётного устройства измерительного преобразователя, которое преобразует линейное перемещение поплавка в перемещение указателя на шкале.

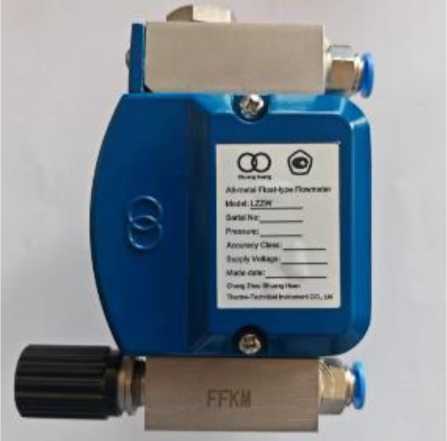

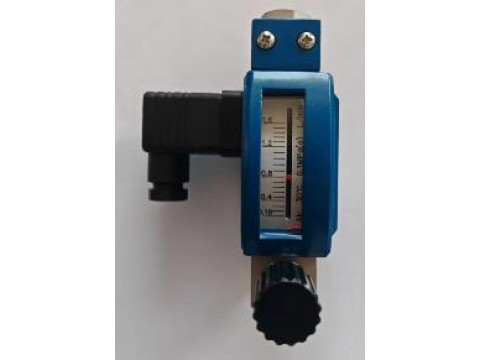

Рисунок 1 - Внешний вид ротаметров LZZW
Шкала ротаметров градуируется по индивидуальному заказу.
Ротаметры имеют краны для регулировки расхода.
Ротаметры могут иметь релейные выходы.
Общий вид ротаметров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения из арабских цифр, а также знак утверждения типа наносятся на маркировочную табличку на корпус ротаметра. Пример маркировочной таблички изображён на рисунке 2.
All metal Float-type Flowmeter
Model: LZZW_______
Serial No:____________
Pressure:___________
Accuracy Class;.
Supply Voltage:
Mede dele:
Сhr.ig Zhou йпцглд Н|.лп
ThHrmn-Tnnhnir^il Instnimfini №■, Liri
Рисунок 2 - Пример маркировочной таблички
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, DN |
6 |
|
Диапазон измерений объёмного расхода среды1), дм3/ч: - жидкости (вода при 20 °С) - газа (воздух при 20 °С, 101,3 кПа) |
от 2 до 25 от 10 до 800 |
|
Динамический диапазон |
1:10 |
|
Пределы допускаемой приведённой (к верхнему пределу диапазона измерений) погрешности измерений объёмного расхода среды1), % |
±2,5; ±4,0; ±6,0 |
|
1) Конкретное значение указано на шкале ротаметра и в паспорте. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды1), МПа, не более |
2,5 |
|
Диапазон температур измеряемой среды1), °С |
от -80 до +150 |
|
Напряжение питания постоянного тока релейных выходов, В |
8 |
|
Условия эксплуатации: - температура окружающей среды, °С: - LZZW-1/RL - LZZW-1/RL/K2 |
от -25 до +65 от -20 до +100 |
|
1) Конкретное значение указано на шкале ротаметра и в паспорте. | |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100 000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку ротаметра лазерной гравировкой.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ротаметр |
LZZW |
1 шт. |
|
Руководство по эксплуатации1) |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
1) Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
Сведения о методах измерений
приведены в разделе «Обзор и принцип измерений» руководства по эксплуатации на ротаметры LZZW.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 № 1133 года «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
Техническая документация «CHANGZHOU SHUANGHUAN THERMO-TECHNICAL INSTRUMENT CO., LTD.», Китай.
