Ротаметры DK800 DK800
| Номер в ГРСИ РФ: | 97386-26 |
|---|---|
| Категория: | Ротаметры |
| Производитель / заявитель: | CHANGZHOU SHUANGHUAN THERMO-TECHNICAL INSTRUMENT CO., LTD., КИТАЙ |
|
97386-26: Описание типа
2026-97386-26.pdf
|
Скачать | 117.7 КБ |
Ротаметры DK800 (далее - ротаметры) предназначены для измерений объёмного расхода газов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97386-26 | |||||||||
| Действует | по 13.01.2031 | |||||||||
| Наименование | Ротаметры DK800 | |||||||||
| Модель | DK800 | |||||||||
| Модификации |
DK800-6 DK800-6F |
|||||||||
| Приказы |
№26 от
13.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | e59c1900-3b6e-1830-3fbd-91f6c001c1de | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
CHANGZHOU SHUANGHUAN THERMO-TECHNICAL INSTRUMENT CO., LTD., КИТАЙ, No. 579, West Feilong Road, Xinzha Street, Zhonglou Area, Changzhou City, Jiangsu province
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.122-99 Государственная система обеспечения единства измерений. Ротаметры. Методика поверки
(с 13.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97386-26: Описание типа
2026-97386-26.pdf
|
Скачать | 117.7 КБ |
Описание типа
Назначение
Ротаметры DK800 (далее - ротаметры) предназначены для измерений объёмного расхода газов.
Описание
Принцип действия ротаметров основан на восприятии динамического напора потока измеряемой среды чувствительным элементом ротаметра - поплавком, помещённым в коническую трубку (стекло) по которой вверх проходит поток измеряемой среды. По мере повышения расхода через ротаметр поплавок перемещается вверх. При изменении положения поплавка сечение между ним и внутренней стенкой конической трубы изменяется, что ведёт к изменению скорости потока в проходном сечении, а, следовательно, к изменению перепада давления на поплавке. Перемещение поплавка происходит до тех пор, пока перепад давлений не станет равным весу поплавка, приходящемуся на единицу площади его поперечного сечения.

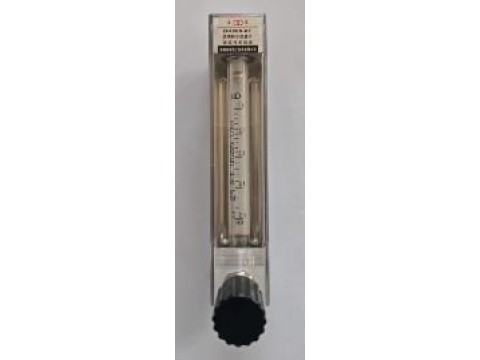

Рисунок 1 - Внешний вид ротаметров DK800
К данному типу относятся ротаметры моделей DK800-6 и DK800-6F, которые отличаются применяемыми материалами основания, измерительной трубки и уплотнительных колец.
Ротаметры имеют краны для регулировки расхода.
Шкала ротаметров градуируется по индивидуальному заказу.
Общий вид ротаметров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения из арабских цифр, а также знак утверждения типа наносятся на маркировочную табличку на верхней части корпуса ротаметра. Пример маркировочной таблички изображён на рисунке 2.
Glass Tube Rotameter
Model: DKSOO-GF
Serial No:__________
Press u re:___________
Accuracy Class:
Made date:____________
Chang Zhou Shutting Huan Thermo-Technical Ineframefit CO., Ltd
Рисунок 2 - Пример маркировочной таблички
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, DN |
6 |
|
Диапазон измерений объёмного расхода среды1), дм3/мин: - газа (воздух при 20 °С, 101,3 кПа) |
от 0,16 до 13,4 |
|
Динамический диапазон |
1:10 |
|
Пределы допускаемой приведённой (к верхнему пределу диапазона измерений) погрешности измерений объёмного расхода среды, % |
±2,5; ±4,0 |
|
1) Конкретное значение указано на шкале ротаметра и в паспорте. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды1), МПа, не более |
1,0 |
|
Диапазон температур измеряемой среды1), °С |
от -5 до +120 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +100 |
|
1) Конкретное значение указано на шкале ротаметра и в паспорте. | |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100 000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку ротаметра лазерной гравировкой.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ротаметр |
DK800 |
1 шт. |
|
Руководство по эксплуатации1) |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
1) Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
Сведения о методах измерений
приведены в разделе «Принцип измерений» руководства по эксплуатации на ротаметры DK800.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 № 1133 года «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
Техническая документация «CHANGZHOU SHUANGHUAN THERMO-TECHNICAL INSTRUMENT CO., LTD.», Китай.
