Уровнемеры магнитные поплавковые EF
| Номер в ГРСИ РФ: | 97388-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Фирма "Fine Automation Co., Ltd.", Китай |
Уровнемеры магнитные поплавковые EF (далее - уровнемеры) предназначены для измерений уровня жидкостей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97388-26 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Уровнемеры магнитные поплавковые | |||||||||||||||||||||||||||||||||||||||
| Модель | EF | |||||||||||||||||||||||||||||||||||||||
| Модификации |
EFC31B1H1-0800NM EFC31B1H1-1000NM EFA11B1K1-1000NM EFA11B1K1-3000NM EFC31B1H1-1500GM EFC31B1H1-1600GM EFC31B1H1-0800GM EFC31B1H1-1600NM EFG11B1K1-2400NM |
|||||||||||||||||||||||||||||||||||||||
| Приказы |
№30 от
14.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6b147a4c-c270-e402-3d1e-e25850c55ee6 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Fine Automation Co., Ltd., КИТАЙ, № 451, Duhui Rd., Minhang District, Shanghai
Поверка
| Методика поверки / информация о поверке |
МП-664-2024 Государственная система обеспечения единства измерений. Уровнемеры магнитные поплавковые EF. Методика поверки
(с 14.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97388-26: Описание типа
2026-97388-26.pdf
|
Скачать | 121.2 КБ | |
|
97388-26: Методика поверки
МП-664-2024
2026-mp97388-26.pdf
|
Скачать | 966.2 КБ |
Описание типа
Назначение
Уровнемеры магнитные поплавковые EF (далее - уровнемеры) предназначены для измерений уровня жидкостей.
Описание
Принцип действия уровнемеров основан на измерении перемещения поплавка в зависимости от изменения уровня жидкости в байпасной трубе, являющейся частью уровнемера, соединенной с резервуаром с помощью фланцевых соединений. Измерение осуществляется на основе определения положения поплавка с магнитом посредством магнитострикционного эффекта или срабатывания герконов, либо одновременно обоими методами. Величина перемещения поплавка преобразуется в электрический сигнал, передающийся в электронный преобразователь.
Уровнемеры состоят из трубки, с расположенной внутри по всей длине сенсорной платой с линейкой из последовательно соединенных герконов с сопротивлениями. Магнитное поле, создаваемое магнитом, воздействует, на установленные герконы и (или) волновод. Сигнал от герконов и (или) волновода поступает на измерительный преобразователь, который измеряет общее сопротивление, равное сумме подключаемых герконов или интервалу времени импульсов торсиона. Измеренные величины пропорциональны расстоянию до поплавка. Уровнем продукта является разность высоты установки уровнемера и измеренного расстояния. Значение измеренного уровня жидкости преобразуется измерительным преобразователем в выходной токовый сигнал.
К данному типу уровнемеров относятся уровнемеры магнитные поплавковые EF мод. EFC31B1H1-0800NM, зав. № SB1-22040627, мод. EFC31B1H1-1000NM, зав. SB1-22040628-1, зав. SB1-22040628-2, мод. EFA11B1K1-1000NM, зав. SB1-22040629-1, зав. SB1-22040629-2, мод. EFA11B1K1-3000NM, зав. SB1-22040630, мод. EFC31B1H1-1500GM, зав. SB1-22040631, мод. EFC31B1H1-1600GM, зав. SB1-22040632, мод. EFC31B1H1-0800GM, зав. SB1-22040633, мод. EFC31B1H1-1600NM, зав. SB1-22040695-1, зав. SB1-22040695-2, мод. EFG11B1K1-2400NM, зав. SB1-22040697.
Уровнемеры выпущены в двух исполнениях: для взрывозащищенного исполнения на корпус уровнемера наносится маркировка взрывозащиты «1Ex h IIC T4 Gb», для общепромышленного исполнения маркировка не наносится.
К взрывозащищенным исполнениям относятся уровнемеры модификаций EFC31B1H1-0800NM, EFC31B1H1-1000NM, EFA11B1K1-1000NM, EFA11B1K1-3000NM, EFC31B1H1-1600NM, EFG11B1K1-2400NM.

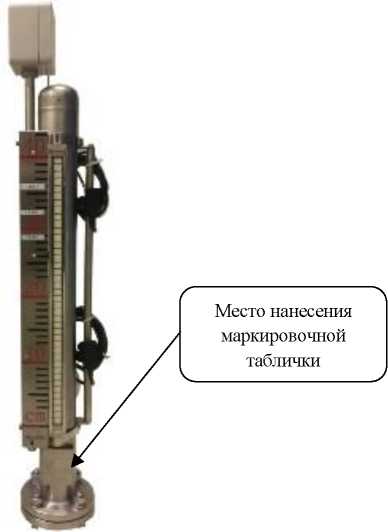

Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе измерительного блока. Общий вид маркировочной таблички приведен на рисунке 1.
Общий вид уровнемеров приведен на рисунке 2.
Нанесение знака поверки и пломбирование на СИ не предусмотрено.
Рисунок 1 - Общий вид маркировочной таблички
Место нанесения
заводского номера

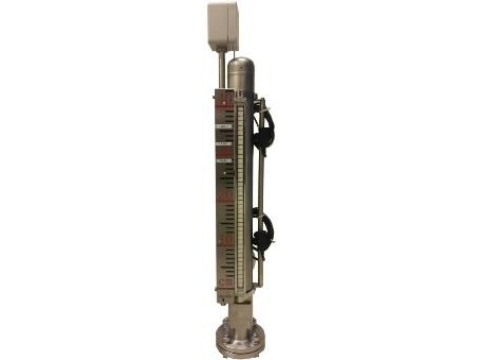

Рисунок 2 - Общий вид уровнемеров
Программное обеспечение
Уровнемеры имеют встроенное микропрограммное обеспечение (далее - МПО).
МПО используется для преобразования измеренного значения уровня в выходной сигнал. Разделения МПО на метрологически значимую часть и метрологически незначимую часть нет. Метрологические характеристики уровнемеров нормированы с учетом влияния МПО. МПО устанавливается (прошивается) в память уровнемеров при изготовлении и не может быть считано через какой-либо интерфейс и изменено. Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня жидкостей, мм - модификация EFC31B1H1-0800NM |
от 0 до 800 |
|
- модификация EFC31B1H1-1000NM |
от 0 до 1000 |
|
- модификация EFA11B1K1-1000NM |
от 0 до 1000 |
|
- модификация EFA11B1K1-3000NM |
от 0 до 3000 |
|
- модификация EFC31B1H1-1500GM |
от 0 до 1500 |
|
- модификация EFC31B1H1-1600GM |
от 0 до 1600 |
|
- модификация EFC31B1H1-0800GM |
от 0 до 800 |
|
- модификация EFC31B1H1-1600NM |
от 0 до 1600 |
|
- модификация EFG11B1K1-2400NM |
от 0 до 2400 |
|
Пределы допускаемой абсолютной погрешности измерений уровня |
±10 |
|
жидкостей по токовому выходу, мм |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
24-6 |
|
Выходной сигнал |
от 4 до 20 мА |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -10 до +80 от 35 до 95 от 84,0 до 106,7 |
|
Параметры измеряемой среды: - температура, °С |
от 0 до +140 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
400 400 3500 |
|
Масса, кг, не более |
25 |
|
Маркировка взрывозащиты |
1Ex h IIC T4 Gb |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
17520 |
Знак утверждения типа
знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Уровнемеры магнитный поплавковый* |
EF |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Паспорт |
- |
1 |
|
* - модификация определяется договором поставки | ||
Сведения о методах измерений
приведены в разделе 1 «Сведения о конструкции и принципе действия» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 30.12.2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
