Преобразователи нормирующие ПН
| Номер в ГРСИ РФ: | 97390-26 |
|---|---|
| Производитель / заявитель: | ООО "ТЕХПРОМ-Авиакосмические Системы" (ТЕХПРОМ-АКС), г. Москва |
Преобразователи нормирующие ПН (далее - преобразователи или ПН) предназначены для измерений постоянного электрического напряжения от тензорезистивных датчиков силы мостового типа (далее - датчики или ДС), напряжения питания для датчиков, а также воспроизведения постоянного электрического тока и постоянного электрического напряжения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97390-26 | |||||||||
| Действует | по 14.01.2031 | |||||||||
| Наименование | Преобразователи нормирующие | |||||||||
| Модель | ПН | |||||||||
| Приказы |
№30 от
14.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | c289a1f7-160a-85b2-c6e2-114a3c0c0dc1 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ТЕХПРОМ-АКС», РОССИЯ, 454082, г. Челябинск, ул. Изумрудная, 71А; 622013, г. Нижний Тагил, ул. Героев Труда, 7
Поверка
| Методика поверки / информация о поверке |
МП-795-2025 Государственная система обеспечения единства измерений. Преобразователи нормирующие ПН. Методика поверки
(с 14.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97390-26: Описание типа
2026-97390-26.pdf
|
Скачать | 127.5 КБ | |
|
97390-26: Методика поверки
МП-795-2025
2026-mp97390-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Преобразователи нормирующие ПН (далее - преобразователи или ПН) предназначены для измерений постоянного электрического напряжения от тензорезистивных датчиков силы мостового типа (далее - датчики или ДС), напряжения питания для датчиков, а также воспроизведения постоянного электрического тока и постоянного электрического напряжения.
Описание
Принцип действия преобразователей основан на преобразовании входных электрических сигналов посредством аналогово-цифрового преобразования (АЦП) в цифровой код, а также преобразовании кода в выходные электрические сигналы посредством цифроаналогового преобразования (ЦАП).
Конструктивно преобразователи выполнены в алюминиевом корпусе с разъемами для внешних подключений. Внутри корпуса установлены два независимых узла преобразования сигналов (далее - модули датчика силы), взаимодействие между которыми ограничено только функцией сравнения сигналов, имеющих общие цепи входного питания и информационного обмена. Модули датчика силы конструктивно и функционально идентичны и имеют возможность подключения одного тензорезистивного датчика силы мостового типа. Таким образом, ПН позволяют реализовать работу с двумя ДС.
Преобразовали обеспечивают передачу данных по интерфейсу RS-485 по протоколу «ведущий-ведомый».
Преобразователи предназначены для использования в составе испытательных стендов, измерительных систем и комплексов, автоматизированных систем управления для выполнения следующих функций:
- обеспечение электропитания ДС;
- преобразование напряжения ДС в эквивалентные нормированные аналоговые сигналы напряжения и тока;
- выдача дискретных сигналов сигнализации во внешние устройства.
Заводской номер преобразователей, однозначно идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, наносится на маркировочную табличку методом лазерной гравировки и крепится на корпус преобразователей.
Место нанесения знака поверки на ПН не предусмотрено.
Пломбирование ПН предусмотрено при выпуске из производства в виде наклейки, повреждаемой при вскрытии.

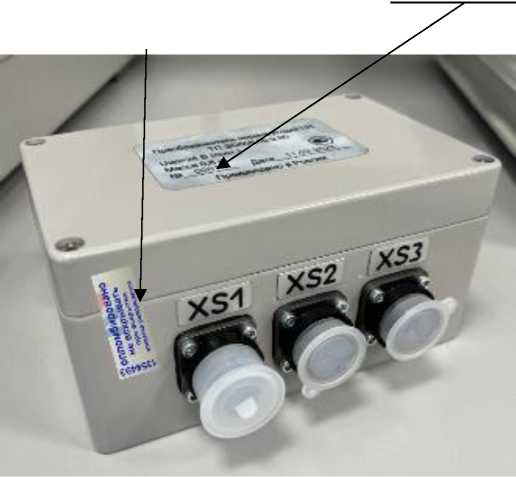

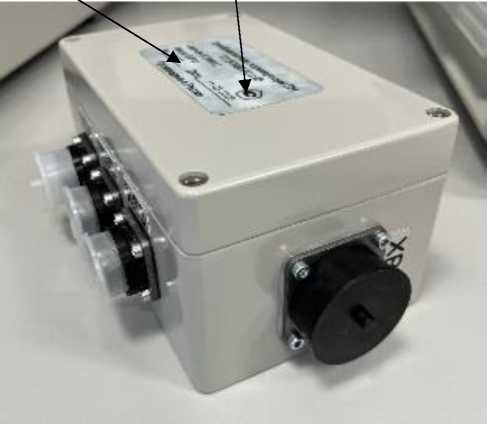

Общий вид преобразователей с указанием мест нанесения заводского номера, знака утверждения типа и места пломбировки от несанкционированного доступа представлен на рисунке 1.
f--------------------------
Место нанесения заводского номера
Место пломбировки \_____________________________/
Место нанесения знака утверждения \______________________/
Рисунок 1 - Общий вид преобразователей с указанием мест нанесения заводского номера, знака утверждения типа и места пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей является встроенным.
ПО обеспечивает управление ПН в процессе приема, преобразования и воспроизведения сигналов и устанавливается в энергонезависимую память при изготовлении и не изменяется в процессе жизненного цикла ПН.
Для загрузки в ПН калибровочных коэффициентов и регулировочных параметров используется цифровой канал информационного обмена, реализованный в соответствии электрической спецификацией RS-485. Описание параметров, принимаемых и возвращаемых ПН по данному каналу (протокол обмена) приведено в руководстве по эксплуатации. Реализация протокола обмена обеспечивается эксплуатирующей организацией.
Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Наименование характеристики |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.0 |
|
Цифровой идентификатор ПО |
недоступно |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений постоянного электрического напряжения для питания ДС, В |
от 3 до 10 |
|
Пределы допускаемой основной абсолютной погрешности измерений постоянного электрического напряжения для питания ДС, В |
±0,02 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений постоянного электрического напряжения для питания ДС при изменении температуры окружающей среды на каждые 10 °С относительно нормальных условий измерений в пределах условий эксплуатации, В |
±0,005 |
|
Дискретность отсчета установки постоянного электрического напряжения для питания ДС |
0,5 |
|
Диапазон измерений постоянного электрического от ДС, мВ |
от -40 до 40 |
|
Пределы допускаемой основной абсолютной погрешности измерений постоянного электрического напряжения от ДС, мВ |
±0,08 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений постоянного электрического напряжения от ДС, вызванной изменением температуры окружающей среды от нормальных условий измерений на каждые 10 °С в диапазоне условий эксплуатации, мВ |
±0,04 |
|
Диапазон воспроизведения постоянного электрического напряжения, В |
от 0 до 10 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения постоянного электрического напряжения, В |
±0,02 |
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения постоянного электрического напряжения, вызванной изменением температуры окружающей среды от нормальных условий измерений на каждые 10 °С в диапазоне условий эксплуатации, мВ |
±4 |
|
Диапазон воспроизведения силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного электрического тока, мА |
±0,04 |
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения силы постоянного электрического тока, вызванной изменением температуры окружающей среды от нормальных условий измерений на каждые 10 °С в диапазоне температур условий эксплуатации, мА |
±0,01 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В - ток потребления, А, не более |
от 11 до 26 0,5 |
|
Потребляемая мощность, Вт, не более |
13 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
175х115х82 |
|
Масса, кг, не более |
1,2 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +5 до +35 от 30 до 80 от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
58000 |
|
Срок службы, лет |
10 |
Знак утверждения типа
наносится на маркировочную табличку методом лазерной гравировки согласно схеме, указанной на рисунке 1, и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений_________________________________________
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Преобразователь нормирующий ПН |
ТП.Э0008.00.0.00 |
1 |
|
Паспорт |
ТП.ЭО008.00.0.00 ПС |
1 |
|
Руководство по эксплуатации |
ТП.Э0008.00.0.00 РЭ |
1 |
|
Комплект соединителей |
ТП.ЭО008.11.0.00 |
1 |
|
Примечания : 1 Руководство по эксплуатации поставляется на электронном носителе или размещается на сайте изготовителя. Допускается поставка руководства по эксплуатации на партию ПН, отгружаемых в адрес одного заказчика (по одному договору (контракту) поставки). 2 Количество и тип комплекта соединителей уточняется договором (контрактом) на поставку. | ||
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» руководства по эксплуатации ТП.Э0008.00.0.00 РЭ.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии № 2091 от 01.10.2018 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии № 1520 от 28.07.2023 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
ТУ 26.51.43-013-40097742-2025 «Преобразователь нормирующий ПН. Технические условия»
