Измерители токовых сигналов комбинированные ИТСК-8
| Номер в ГРСИ РФ: | 97391-26 |
|---|---|
| Производитель / заявитель: | ФБУ "Омский ЦСМ", г.Омск |
Измерители токовых сигналов комбинированные ИТСК-8 (далее - измерители) предназначены для измерений силы постоянного тока и питания датчиков-газоанализаторов и датчиков-сигнализаторов с унифицированными выходными токовыми сигналами.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97391-26 | |||||||||
| Действует | по 14.01.2031 | |||||||||
| Наименование | Измерители токовых сигналов комбинированные | |||||||||
| Модель | ИТСК-8 | |||||||||
| Приказы |
№30 от
14.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 3b683a97-f80c-0c5d-47d1-acb39421a6e6 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ФБУ «Омский ЦСМ», РОССИЯ, 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А
Поверка
| Методика поверки / информация о поверке |
МП 5.7-0412-2025 Государственная система обеспечения единства измерений. Измерители токовых сигналов комбинированные ИТСК-8. Методика поверки
(с 14.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97391-26: Описание типа
2026-97391-26.pdf
|
Скачать | 222.5 КБ | |
|
97391-26: Методика поверки
МП 5.7-0412-2025
2026-mp97391-26.pdf
|
Скачать | 966.2 КБ |
Описание типа
Назначение
Измерители токовых сигналов комбинированные ИТСК-8 (далее - измерители) предназначены для измерений силы постоянного тока и питания датчиков-газоанализаторов и датчиков-сигнализаторов с унифицированными выходными токовыми сигналами.
Описание
Принцип действия измерителей основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микроконтроллера. Выбор режима работы осуществляется с помощью кнопок управления. Измеренные значения отображаются на индикаторе.
Конструктивно измерители выполнены в пластиковом корпусе портативного исполнения. Питание измерителей осуществляется от встроенного аккумуляторного блока. Разъемы для подключения датчиков расположены в верхней части корпуса. Разъем для подключения зарядного устройства расположен в нижней части корпуса. На лицевой панели измерителей расположены индикатор и четыре кнопки управления.
Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на лицевую панель корпуса измерителей методом лазерной гравировки.
Общий вид измерителей, обозначение мест нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

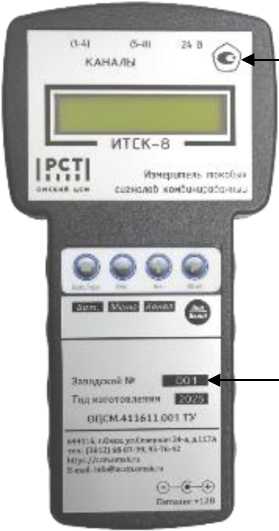

Место нанесения
знака утверждения типа
Место нанесения заводского номера

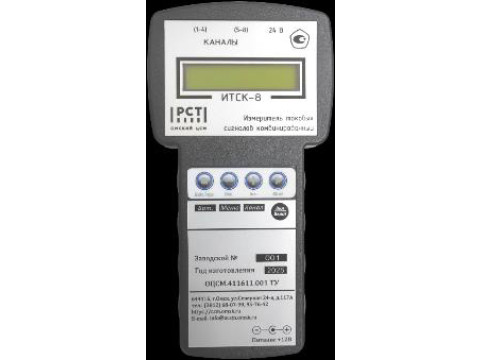

Рисунок 1- Общий вид измерителей, обозначение мест нанесения заводского номера и знака утверждения типа

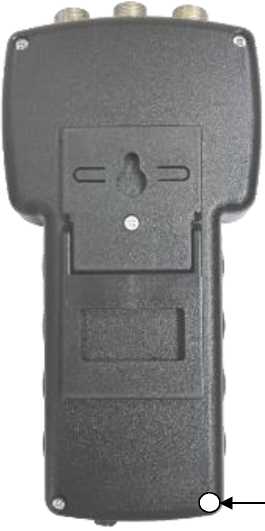

Место нанесения
знака поверки
Р и с у н о к 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Программное обеспечение измерителей (далее - ПО) предназначено для управления работой средства измерений. ПО записывается в память микроконтроллера на этапе производства и в процессе эксплуатации его изменение невозможно.
Влияние ПО на результат измерений учтено при нормировании метрологических характеристик измерителей.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
не присвоено |
|
Номер версии (идентификационный номер ПО) |
1.0 |
|
Цифровой идентификатор ПО (контрольная сумма) |
недоступен |
|
Алгоритм вычисления цифрового идентификатора ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений силы постоянного тока, % |
± 0,25 |
|
Цена единицы младшего разряда индикации измеренного значения силы постоянного тока, мА |
0,01 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
8 |
|
Входное сопротивление измерительного канала, Ом, не более |
100 |
|
Количество выходных каналов для питания датчиков |
8 |
|
Выходное напряжение постоянного тока канала для питания датчиков, В |
от 23 до 25 |
|
Время установления рабочего режима, мин, не более |
1,0 |
|
Габаритные размеры, мм, не более: - высота - длина - ширина |
50 220 120 |
|
Масса, кг, не более |
0,8 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84,0 до 106,7 |
|
Степень защиты по ГОСТ 14254-2015 от попадания внутрь твердых тел и воды, обеспечиваемая оболочкой (корпусом) |
IP40 |
Т а б л и ц а 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
6000 |
Знак утверждения типа
наносится на лицевую панель корпуса измерителей методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измерители токовых сигналов ИТСК-8 |
_ |
1 шт. |
|
Зарядное устройство |
_ |
1 шт. |
|
Комплект кабелей для подключения |
_ |
1 комплект |
|
Упаковка индивидуальная |
_ |
1 шт. |
|
Руководство по эксплуатации |
ОЦСМ.411611.001 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 8 «Порядок работы» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»
ОЦСМ.411611.001 ТУ «Измерители токовых сигналов комбинированные ИТСК-8. Технические условия»
