ФЕДЕРАЛЬНОЕ .АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЦЕНТР ПРИКЛАДНОЙ МЕТРОЛОГИИ - РОСТЕСТ» (ФБУ «НИЦ ПМ - РОСТЕСТ»)

СОГЛАСОВАНО

Первый заместитель

генерального директора по науке ФБУ «НИЦ -РОСТЕСТ»

А.Ю. Кузин

2025 г.

Государственная система обеспечения единства измерений

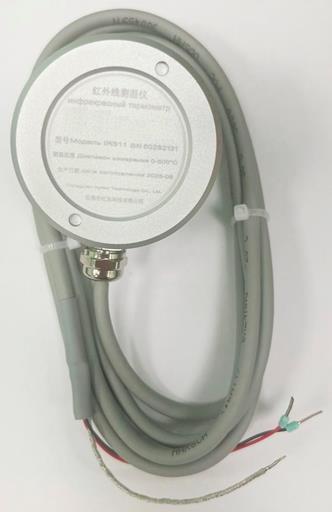

Термометры инфракрасные IRS11

МЕТОДИКА ПОВЕРКИ

РТ-МП-1106-207-2025

г. Москва

2025 г.

Общие положения

Настоящая методика распространяется на термометры инфракрасные IRS 11 (далее -термометры) и устанавливает методы и средства их первичной и периодической поверок.

Поверка термометров проводится методом прямых измерений с излучателями в виде модели абсолютно черного тела и (или) непосредственного сличения с эталонными пирометрами при помощи компаратора.

Поверяемые термометры должны иметь прослеживаемость к ГЭТ 34-2020 «Государственный первичный эталон единицы температуры в диапазоне от 0 до 3200 °C» в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».

1 Перечень операций поверки средства измерений

При проведении первичной и периодической поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Примечание:

При получении отрицательных результатов в процессе проведения той или иной операции поверка прекращается;

• 2 Требования к условиям проведения поверки

  • 2.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха:                 от плюс 15 °C до плюс 25 °C;

• - относительная влажность окружающего воздуха о                  от 30 до 80 %;

• - атмосферное давление:               от 86,0 до 106,7 кПа (от 630 до 800 мм рт. ст.).

• 3 Требования к специалистам, осуществляющим поверку

  специалистами организации, Российской Федерации об проведение поверки средств




  • 3.1 Поверка термометров должна выполняться аккредитованной в соответствии с законодательством аккредитации в национальной системе аккредитации ла измерений данного вида, имеющими необходимую квалификацию, ознакомленными с эксплуатационной документацией на СИ и освоившими работу с СИ.

• 4 Метрологические и технические требования к средствам поверки

При проведении поверки применяют средства измерений, указанные в таблице 2. Таблица 2

Примечания:

• 1. Эталоны и средства измерений, применяемые в качестве эталонов, используемые при поверке, должны быть аттестованы или поверены в установленном порядке; применяемые средства измерений должны быть поверены; испытательное оборудование - аттестовано.

• 2. Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

• 5 Требования (условия) по обеспечению безопасности проведения поверки

  • 5.1 При проведении поверки необходимо соблюдать требования безопасности, установленные в следующих документах:

«Правила технической эксплуатации электроустановок потребителей», утвержденные приказом Минэнерго РФ от 12.08.2022 г. № 811;

• - требования безопасности, которые предусматривают «Правила по охране труда при эксплуатации электроустановок (ПОТЭУ), утвержденные приказом Министерства труда России от 15.12.2020 г. № 903н;

• - на эталоны и применяемые средства измерений;

• - указания по технике безопасности, приведенные в РЭ на термометры.

• 6 Внешний осмотр средства измерений

  • 6.1 При внешнем осмотре устанавливают:

• - соответствие внешнего вида, комплектности термометров описанию типа и эксплуатационной документации;

• - наличие и четкость маркировки;

• - отсутствие видимых дефектов, которые могут привести к ухудшению метрологических характеристик.

При оперативном устранении недостатков, замеченных при внешнем осмотре, поверка продолжается по следующим операциям.

• 6.2 Результат проверки положительный, если выполняются все вышеперечисленные требования.

• 7 Подготовка к поверке и опробование средства измерений

  • 7.1 Контроль условий поверки

    • 7.1.1 В помещении, где будет проходить поверка средств измерений необходимо провести контроль условий окружающей среды - определить температуру и влажность окружающей среды, а также атмосферное давление. Климатические условия проведения поверки должны соответствовать значениям, указанным в п. 2.1 настоящей методики поверки.

  • 7.2 Подготовка к поверке средства измерений

• - изучить эксплуатационную документацию на поверяемое СИ и на применяемые средства поверки;

• - выдержать поверяемое СИ в рабочем состоянии не менее 30 мин в условиях, указанных в п. 2.1 настоящей методики;

• - подготовить к работе поверяемое СИ и применяемые средства поверки в соответствии с эксплуатационной документацией на них.

• 7.3 Опробование

  • 7.3.1 Подключиться с помощью калибратора многофункционального и коммуникатора BEAMEX МС6 (-R) (далек по тексту - калибратор) к кабелю, предназначенного для передачи аналогового выходного сигнала и питания термометра. Проверить наличие аналогового сигнала.

При отсутствии выходного сигнала термометры дальнейшей поверке не подлежат.

• 8 Определение метрологических характеристик средства измерений

Определение погрешности измерений температуры попускается проводить одним из методов, описанных ниже (п. 8.1 или п. 8.2).

• 8.1 Определение погрешности измерений температуры методом прямых измерений с излучателями в виде модели абсолютно черного тела.

  • 8.1.1 Определение погрешности проводят не менее чем в трех точках диапазона измерений температуры поверяемого термометра (нижняя, верхняя и одна точка внутри диапазона измерений температуры).

  • 8.1.2 Включить АЧТ согласно Руководству по эксплуатации и установить требуемую температуру, соответствующую нижней границе диапазона измерений температуры. Включить термометр в соответствии с Руководством по эксплуатации. Оптическую ось поверяемого термометра совместить с центром излучательной поверхности эталонного излучателя и зафиксировать. Расстояние от поверяемого термометра до эталонного излучателя выбирается исходя из значения показателя визирования, указанного в Приложении 1.

  • 8.1.3 После установления стационарного режима эталонного излучателя снимают с калибратора значение постоянного тока. Для расчета погрешности измерений температуры проводится серия из 5-ти измерений и рассчитывается среднее значение.

  • 8.1.4 Операции по п.п. 8.1.1-8.1.3 повторяют для остальных контрольных точек.

• 8.2 Определение погрешности измерения радиационной температуры методом непосредственного сличения с эталонным пирометром.

  • 8.2.1 Повторить операции согласно п.п. 8.1.1-8.1.3.

  • 8.2.2 Вместо поверяемого пирометра установить эталонный пирометр с установленным коэффициентом излучательной способности 0,95 на расстоянии согласно Руководства по эксплуатации на эталонный пирометр. Совместить оптическую ось эталонного пирометра с центром излучательной поверхности эталонного излучателя и зафиксировать.

  • 8.2.3 Произвести не менее пяти отсчетов показаний эталонного пирометра температуры эталонного излучателя. Рассчитывается среднее значение.

  • 8.2.4 Операции по п.п. 8.2.1-8.2.3 повторяют для остальных контрольных точек.

• 9 Подтверждение соответствия средства измерений метрологическим требованиям

  • 9.1 Подтверждение соответствия средства измерений метрологическим требованиям при определении погрешности измерений температуры

    • 9.1.1 Рассчитывают значение измеряемой температуры tj исходя из величин I_BbIx.i, по формуле:

⁼ 'Г-V^й' ~^{+ Сн                        (1)}

где: Z._unf, - измеренное значение унифицированного выходного сигнала, соответствующее измеряемой температуре t,, мА;

/_в, 1_В - нижний и верхний пределы диапазона унифицированного выходного сигнала, мА:

г_вг_к - нижний и верхний пределы диапазона измерений температуры, °C.

9.1.2 Допускаемую абсолютную (А, °C) или относительную (5, %) погрешность измерений температуры (в зависимости от диапазона) рассчитывают по формулам:

А = Т_изм - Тэ                                         (2)

Т -Тэ

<5=         -100                                     (3)

Тэ

где Т_иы - среднее арифметическое значение измеренной температуры поверяемым термометром, °C;

Тэ - значение температуры АЧТ или измеренное эталонным пирометром (при определении погрешности методом, описанным в п. 8.2), °C.

9.1.3 Полученные значения погрешности в каждой контрольной точке не должны превышать предельно допустимых значений, приведенных в Приложении 1 к настоящей методике.

• 10 Оформление результатов поверки

• 10.1 Сведения о результатах поверки пирометров в соответствии с действующим законодательством в области обеспечения единства измерений РФ передаются в Федеральный информационный фонд по обеспечению единства измерений.

• 10.2 Пирометры, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. По заявлению в та дельца средства измерений или лица, представившего его на поверку, на средство измерений выдается свидетельство о поверке.

• 10.3 При отрицательных результатах поверки на средство измерений по заявлению владельца средства измерений или лица, представившего его на поверку, оформляется извещение о непригодности к применению.

• 10.4 Протокол поверки оформляется в соответствии с требованиями действующих нормативных документов и системой менеджмента качества организации-поверителя. Дополнительные требования к оформлению протокола не предъявляются. Требования к оформлению протокола поверки не предъявляются.



Приложение 1

Метрологические характеристики термометров инфракрасных IRS 11

Таблица П1
