Датчики контроля параметров окружающей среды беспроводные EClerk-WS
| Номер в ГРСИ РФ: | 97398-26 |
|---|---|
| Производитель / заявитель: | ООО "НПК "РЭЛСИБ", г.Новосибирск |
Датчики контроля параметров окружающей среды беспроводные EClerk-WS (далее -приборы), предназначены для измерений относительной влажности и температуры неагрессивных газовых сред, объемной доли диоксида углерода в воздухе (СО2), температуры воздуха, жидких и сыпучих сред при наличии зонда температуры и передачи данных по радиоканалу на устройство сбора информации.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97398-26 | ||||||||||||||||||||||||
| Действует | по 14.01.2031 | ||||||||||||||||||||||||
| Наименование | Датчики контроля параметров окружающей среды беспроводные | ||||||||||||||||||||||||
| Модель | EClerk-WS | ||||||||||||||||||||||||
| Модификации |
EClerk-WS-Т-I-Е-1 EClerk-WS-K-I EClerk-WS-НТ-М-1 EClerk-WS-HT-I-E-1 Eclerk-WS-Pt-I Eclerk-WS-НТС-В-1 Eclerk-WS-НТС-В-2 EСlerk-WS-Т EСlerk-WS-K Eсlerk-WS-Pt EСlerk-WS-НТ EСlerk-WS-НТС EСlerk-WS-T-M-1 EСlerk-WS-T-M-2 Eсlerk-WS-Pt-I EСlerk-WS-T-I-1 EСlerk-WS-T-I-2 EСlerk-WS-T-B-1 EСlerk-WS-T-B-2 EСlerk-WS-HT-M-2 EСlerk-WS-HT-I-1 EСlerk-WS-HT-I-2 EСlerk-WS-HT-B-1 EСlerk-WS-HT-B-2 |
||||||||||||||||||||||||
| Приказы |
№30 от
14.01.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 23befd55-8086-90b5-902f-9477b16f3e81 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
ООО НПК «РЭЛСИБ», РОССИЯ, 630087, Новосибирская обл., г.о. город Новосибирск, г. Новосибирск, ул. Немировича-Данченко, д.128/1
Поверка
| Методика поверки / информация о поверке |
МП 2411-0214-2025 Государственная система обеспечения единства измерений. Датчики контроля параметров окружающей среды беспроводные EClerk-WS. Методика поверки
(с 14.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
для модификации Eclerk-WS-T
5 лет
для модификаций EClerk-WS-K, Eclerk-WS-Pt (вторичные преобразователи температуры)
1 год
для модификаций Eclerk-WS-HT, Eclerk-WS-HTC
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97398-26: Описание типа
2026-97398-26.pdf
|
Скачать | 322.3 КБ | |
|
97398-26: Методика поверки
МП 2411-0214-2025
2026-mp97398-26.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Датчики контроля параметров окружающей среды беспроводные EClerk-WS (далее -приборы), предназначены для измерений относительной влажности и температуры неагрессивных газовых сред, объемной доли диоксида углерода в воздухе (СО2), температуры воздуха, жидких и сыпучих сред при наличии зонда температуры и передачи данных по радиоканалу на устройство сбора информации.
Описание
К настоящему типу относятся приборы 5-ти модификаций: EClerk-WS-Т, EClerk-WS-K, Eelerk-WS-Pt, EClerk-WS-НТ, EClerk-WS-НТС и 16 исполнений: EClerk-WS-T-M-1, EClerk-WS-T-M-2, EClerk-WS-K-I, Ederk-WS-Pt-I, EClerk-WS-T-I-1, EClerk-WS-T-I-2, EClerk-WS-T-B-1, EClerk-WS-T-B-2, EClerk-WS-HT-M-1, EClerk-WS-HT-M-2, EClerk-WS-HT-I-1, EClerk-WS-HT-I-2, EClerk-WS-HT-B-1, EClerk-WS-HT-B-2, EClerk-WS-HTC-В-1,
EClerk-WS-HTC-B-2.
Принцип действия приборов основан на измерении и преобразовании сигналов измерительных преобразователей температуры, относительной влажности, содержания объемной доли диоксида углерода в воздухе в цифровой код и передачи данных по радиоканалу на устройство сбора информации.
Измерительные преобразователи температуры приборов функционируют на свойстве полупроводниковых чувствительных элементов изменять электрическое сопротивление с изменением температуры.
Измерительные преобразователи относительной влажности приборов функционируют на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги и последующем измерении емкости.
Измерительные преобразователи содержания объемной доли диоксида углерода в воздухе функционируют на избирательном поглощении инфракрасного излучения молекулами углекислого газа.

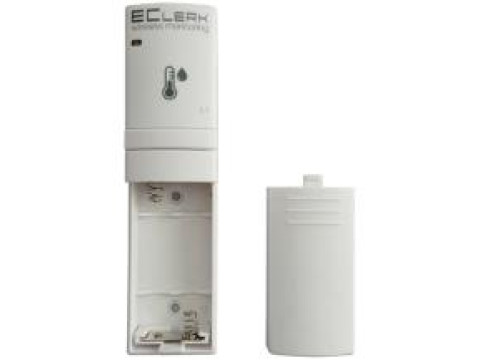

Приборы выполнены в пластмассовом корпусе с отсеком для элементов питания, модификации приборов различаются набором измеряемых физических величин, метрологическими и техническими характеристиками.
Информация об исполнении прибора зашифрована в коде полного условного обозначения
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
EClerk-WS |
1 - Наименование прибора,
2 - модификация прибора:
Т - температура (полупроводниковый чувствительный элемент);
К - температура (чувствительный элемент - термопара типа К, только для корпуса I);
Pt - температура (чувствительный элемент - термопреобразователь PtlOOO, только для корпуса I);
HT - температура и относительная влажность;
HTC - температура, относительная влажность и СО2 (только для корпуса В);
3 - Тип корпуса:
M - мини;
I - пыле-влагозащищенный;
B - настенный,
4 - Положение чувствительных элементов:
« » - в корпусе, в жесткозакрепленном к корпусу зонде;
Е - в зонде на кабеле (только для корпуса I),
5 - Мощность передатчика (только для корпусов I и В):
« » - низкая;
Н - высокая,
6 - Наличие соединения с приёмником:
« » - без соединения;
С - с соединением,
7 - Точность измерений:
1 - Исп.1 (повышенная);
2 - Исп.2 (нормальная).
Маркировка прибора выполнена фотохимическим способом на стойкой к стиранию наклейке и содержит: логотип завода-изготовителя, знак утверждения типа, обозначение исполнения прибора, заводской номер по принятой нумерации предприятия-изготовителя в формате не менее 7 арабских цифр, тип элементов питания, дату изготовления.
Нанесение знака поверки на приборы и пломбирование не предусмотрены.

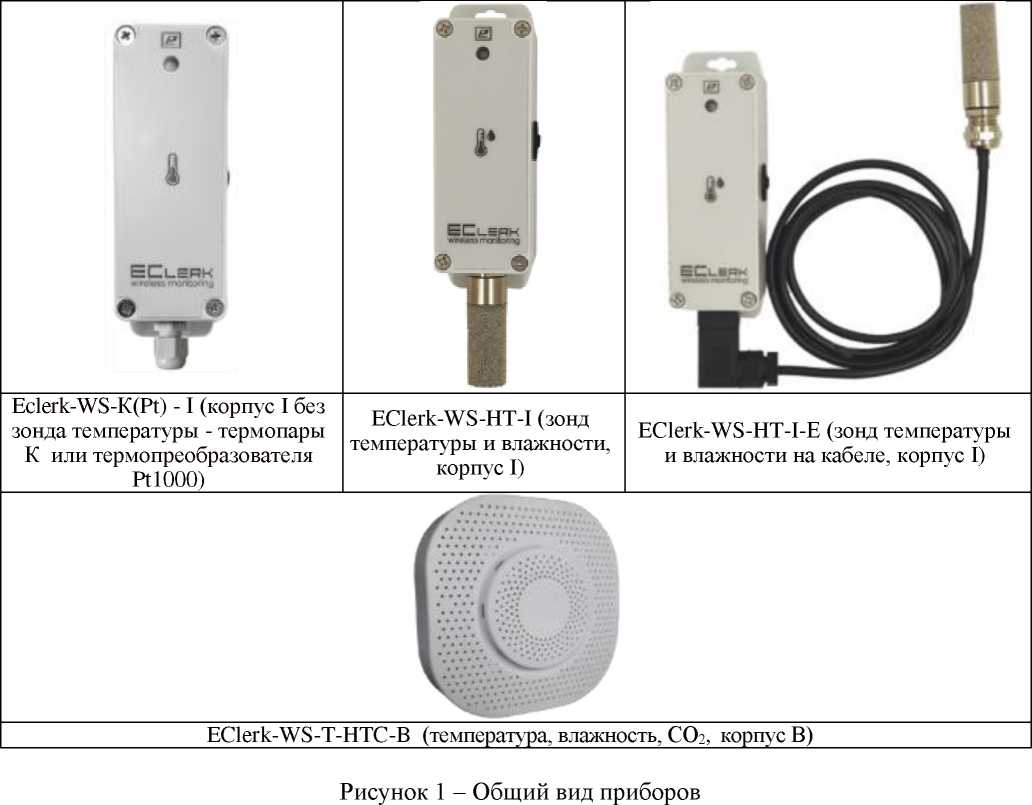

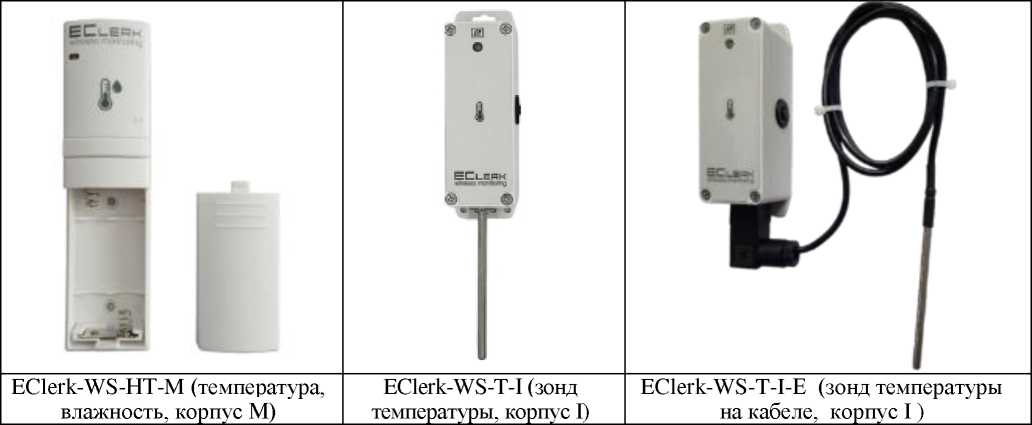

Общий вид средства измерений представлен на рисунке 1.
Датчик кон i рог in ларамет pqe окружающей сррры беспроводной ! clerk ws
Датчик температурь^ влажности л СО2
ECIerk-WS-HTC-M-1
МАС: ХХ:ХХ:ХХ:ХХ:ХХ:ХХ
3зе.№Х)000000000БйТ2хААА{ЗОВ>
Дата изг: 00.0000 Сделано в России ГП
Рисунок 2 - Пример наклейки с заводским номером и знаком утверждения типа
Программное обеспечение
Приборы функционируют под управлением встроенного программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, обработки, передачи данных через открытый протокол на любое устройство с беспроводным интерфейсом Bluetooth, настроенное под существующий протокол передачи данных. Прием и отображение измерительной информации могут осуществляться любым мобильным приложением, настроенным под существующий протокол передачи данных, в том числе с приложением EClerk Wireless Monitoring для отображения текущих значений измеряемых параметров в формате графиков или таблиц, отображения выхода за пределы установленных границ, хранения и формирования отчетов измерительной информации в формате pdf, excel подключенных приборов, расположенных в складских или других помещениях.
ПО EClerk Wireless Monitoring находится в свободном доступе на сайте https://relsib.com и ресурсе Google play.
Уровень защиты программного обеспечения приборов от преднамеренных или непреднамеренных изменений, соответствует уровню по Р 50.2.077-2014: «средний».
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное |
автономное | |
|
Идентификационное наименование ПО |
- |
EClerk Wireless Monitoring |
|
Номер версии (идентификационный номер) ПО |
1.хх |
1.х.х |
|
Цифровой идентификатор ПО |
- |
- |
|
х- цифры от 0 до 9 (отражают номер подверсии и сборки ПО, изменение которых не затрагивает метрологически значимую часть ПО) | ||
Технические характеристики
Таблица 2 - Метрологические характеристики приборов EClerk-WS-T-M-1, EClerk-WS-T-M-2,
EClerk-WS-K-I, Eclerk-WS-Pt-I, EClerk-WS-T-I-1, EClerk-WS-T-I-2, EClerk-WS-T-B-1,
Ederk-WS-T-B-2
|
Наименование характеристики |
Значение исполнений приборов EClerk-WS- | |||||||
|
T-M-1 |
T-M-2 |
T-I-1 |
T-I-2 |
T-B-1 |
T-B-2 |
K-I |
Pt-I | |
|
Диапазон измерений температуры, ° C |
от -20 до +55 |
от -40 до +120 |
от 0 до +55 |
от -200 до +1200 |
от -200 до +800 | |||
|
Пределы допускаемой абсолютной погрешности измерений температуры1), °C |
±0,4 |
±0,5 |
±0,4 в диапазоне от-40 °C до +55 °C включ., ±0,7 св.+55 °C |
±0,5 в диапазоне от -40 °C до +55 °C включ., ±1,0 св.+55 °C |
±0,4 |
±0,5 |
±(1,0 + 0,002ф|) |
±(0,3 + 0,001ф|) |
1) Пределы погрешности приборов Ederk-WS-Pt-I, Ederk-WS-K-I нормированы без учета погрешности подключаемых термопреобразователей Pt1000, термопары K; t - значение измеренной температуры
Таблица 3 - Метрологические характеристики приборов EClerk-WS-HT-M-1, EClerk-WS-HT-M-2,
EClerk-WS-HT-I-1, Eaerk-WS-HT-I-2, EOerk-WS-HT-B-l, Eaerk-WS-HT-B-2
|
Наименование характеристики |
Значение исполнений приборов EClerk-WS- | |||||
|
HT-M-1 |
HT-M-2 |
HT-I-1 |
HT-I-2 |
HT-B-1 |
HT-B-2 | |
|
Диапазон измерений температуры, °C |
от -20 до +55 |
от 0 до +55 |
от -40 до +55 |
от 0 до +55 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,4 |
±0,5 |
±0,4 |
±0,5 |
±0,4 |
±0,5 |
|
Диапазон измерений относительной влажности, % |
от 10 до 80 |
от 10 до 95 |
от 10 до 80 | |||
|
Пределы допускаемой основной абсолютной погрешности измерений отн. влажности при температуре от +15 до +25 °C, % |
±3,5 в диапазоне св. 20 % до 80 % ±5,0 в диапазоне от 10 % до 20 % включ. |
±4,0 в диапазоне св. 20 % до 80 % ±6,0 в диапазоне от 10 % до 20 % включ. |
±3,5 в диапазоне св. 20 % до 80 % ±5,0 в диапазонах от 10 % до 20 % включ. и св.80 % до 95 % |
±4,0 в диапазоне св. 20 % до 80 % ±6,0 в диапазоне от 10 % до 20 % включ. |
±3,5 в диапазоне св. 20 % до 80 % ±5,0 в диапазоне от 10 % до 20 % включ |
±4,0 в диапазоне св. 20 % до 80 % ±6,0 в диапазоне от 10 % до 20 % включ. |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений отн. влажности в диапазонах измерений температуры, превышающих нормальные условия, составляют на 10 °С, % |
±0,3 | |||||
|
Нормальные условия измерений: - температура воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +25 до 80 от 84,0 до 106,7 | |||||
Таблица 4 - Метрологические характеристики приборов EClerk-WS-HTC-B-1, EClerk-WS-HTC-B-2
|
Наименование характеристики |
Значение исполнений приборов EClerk-WS- | |
|
HTC-B-1 |
HTC-B-2 | |
|
Диапазон измерений температуры, °C |
от 0 до +55 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,4 |
±0,5 |
|
Диапазон измерений относительной влажности, % |
от 10 до 80 | |
|
Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре от +15 до +25 °C, % |
±3,5 в диапазоне св. 20 % до 80 % ±5,0 в диапазоне от 10 % до 20 % включ. |
±4,0 в диапазоне св. 20 % до 80 % ±6,0 в диапазоне от 10 % до 20 % включ. |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений отн. влажности в диапазонах измерений температуры, превышающих нормальные условия, составляют на 10 °С, % |
±0,3 | |
|
Диапазон измерений объемной доли диоксида углерода в воздухе, млн-1 (мг/м3) |
от 400 до 10000 (от 730 до 18295) | |
|
Пределы допускаемой основной абсолютной погрешности измерений объемной доли диоксида углерода в воздухе (АС), млн-1 Свх - измеренное значение объемной доли _ _ ________________ _ _ —1 диоксида углерода в воздухе, млн |
±(100 + 0,07-Свх) |
±(150 + 0,1-Свх ) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений объемной доли диоксида углерода в воздухе в диапазонах измерений температуры, превышающих нормальные условия, составляют на 10 °С, млн-1 |
±10 | |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа |
от +15 до +25 до 80 от 84,0 до 106,7 | |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Наименьший разряд цифрового кода отсчетного устройства в режиме измерений температуры относительной влажности СО2 |
0,1 0,1 1,0 |
|
Напряжение питания постоянным током1), В в корпусе М |
от 2,1 до 3,2 |
|
для EClerk-WS-HTC-M в корпусе В для EClerk-WS-НТС-В |
от 2,7 до 3,2 от 2,1 до 3,2 от 2,7 до 3,2 |
|
в корпусе I для Eclerk-WS-K-I, Eclerk-WS-Pt-I |
от 2,1 до 3,8 от 2,7 до 3,8 |
|
Габаритные размеры (Ш*В*Г), мм, не более корпус М корпус B корпус I (без учета размеров зонда) |
28x105x22 91x91x35 36x110x36 |
|
зонд (диаметрхдлина) EClerk-WS-Т- I EClerk-WS-НТ- I зонд с длиной кабеля 1,0 м (диаметрхдлина) EClerk-WS-Т- I EClerk-WS-НТ- I |
4x80 15x45 4x80 15x57 |
|
Масса, кг, не более (без учета зондов) |
0,1 |
|
Период между передачей данных (модуль Bluetooth), с, не более для измерений СО2 |
3±1 60±20 |
|
Расстояние передачи данных в прямой видимости (модуль Bluetooth), м, не менее низкая мощность высокая мощность |
50 200 |
|
Условия эксплуатации: температура окружающего воздуха, °C EClerk-WS-M (кроме исп. EClerk-WS-HT-M-2) EClerk-WS-HT-M-2, EClerk-WS-HT-I-2 EClerk-WS-Т-!, EClerk-WS-K-I, Ederk-WS-Pt-I EClerk-WS-НТ-I -1 EClerk-WS-B относительная влажность воздуха при температуре +25 °C без конденсации влаги, % EClerk-WS-ТЛ, Ederk-WS-K(Pt)-I, EClerk-WS-НТ-I -1 атмосферное давление, кПа |
от -20 до +55 от 0 до +55 от -40 до +70 от -40 до +55 от 0 до +55 до 80 до 95 от 84,0 до 106,7 |
|
1) Датчики снабжены батарейным отсеком для автономного питания и кнопкой включения/отключения питания. Датчики в корпусе В снабжены USB разъёмом для подключения стационарного питания с помощью адаптера USB 5,0 В, напряжением питания от 4,8 до 10 В. | |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до метрологического отказа, ч, не менее Eclerk-WS-Т |
82092 |
|
Eclerk-WS-Т-К, Eclerk-WS-1-Pt |
174936 |
|
Eclerk-WS-НТ, Eclerk-WS-НТС |
75450 |
|
Срок службы, лет, не менее для всех исполнений |
10 |
|
для EClerk-WS-HTC |
7 |
|
Гарантийный срок, лет для всех исполнений |
2 |
|
для EClerk-WS-HT (Исп. 1); EClerk-WS-HTC |
1 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на корпус прибора в виде наклейки (рисунок 2).
Комплектность
Таблица 7 - Комплектность прибора
|
Наименование |
Обозначение |
Количество |
|
Датчик контроля параметров окружающей среды беспроводной |
EClerk-WS |
1 шт. |
|
Элементы питания EClerk-WS-M EClerk-WS-I EClerk-WS-B |
тип ААА тип 1/гАА тип АА |
2 шт. 1 шт. 2 шт. |
|
Адаптер питания USB, 5В (для приборов EClerk-WS-HTC-B) |
- |
1 шт. |
|
Паспорт и инструкция по эксплуатации |
РЭЛС.421413.ХХХ ПС |
1 экз. |
|
Кронштейн (корпус М) |
- |
1 шт. |
|
Индивидуальная упаковка |
РЭЛС.323229.ХХХ |
1 шт. |
|
Примечание: Термопара К для прибора Eclerk-WS-K-I, термопреобразователь Pt1000 для прибора Eclerk-WS-Pt-I поставляются по отдельному заказу | ||
Сведения о методах измерений
приведены в паспорте и инструкции по эксплуатации «Датчик контроля параметров окружающей среды беспроводной EClerk-WS», раздел «Работа с датчиком».
Нормативные документы
Государственная поверочная схема для средств измерений температуры, ч.1, 2, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 21.11.2023 года № 2415
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31.12.2020 г. № 2315
Технические условия ТУ 26.51.51-064-57200730-2024 Датчики контроля параметров окружающей среды беспроводные EClerk-WS
