Термопреобразователи сопротивления WZPK-246
| Номер в ГРСИ РФ: | 97399-26 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Anhui Xiangheng Instrument Co., Ltd., КИТАЙ |
|
97399-26: Описание типа
2026-97399-26.pdf
|
Скачать | 196.4 КБ |
Термопреобразователи сопротивления WZPK-246 (далее - терморезисторы) предназначены для измерений температуры различных сред.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97399-26 | |||||||||
| Наименование | Термопреобразователи сопротивления | |||||||||
| Модель | WZPK-246 | |||||||||
| Приказы |
№30 от
14.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 7b070a92-9981-e901-d9be-fd5cf23bcac7 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Anhui Xiangheng Instrument Co., Ltd., КИТАЙ, Tongbei Road, Tongcheng Town, Tianchang City, China, 239311
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.461-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
(с 14.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97399-26: Описание типа
2026-97399-26.pdf
|
Скачать | 196.4 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления WZPK-246 (далее - терморезисторы)
предназначены для измерений температуры различных сред.
Описание
Принцип действия терморезисторов основан на зависимости изменения электрического сопротивления чувствительного элемента (далее - ЧЭ) термопреобразователя от изменения температуры.
Конструктивно терморезисторы состоят из одного или двух чувствительных элементов, состоящих из платиновой проволоки, помещенных в тонкостенную металлическую трубку с минеральной изоляцией внутренних выводов и защитного корпуса. Терморезисторы имеют неподвижное резьбовое соединение.
К терморезисторам данного типа относятся термопреобразователи сопротивления WZPK-246 с серийными №№ ТЕ020405, ТЕ020406.
Серийный номер нанесен на маркировочную табличку типографским методом в виде буквенно-цифрового кода.
Общий вид терморезисторов представлен на рисунке 2. Маркировочная табличка с указанием нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на терморезисторы не предусмотрено. Пломбирование мест настройки (регулировки) терморезисторов не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения серийного номера

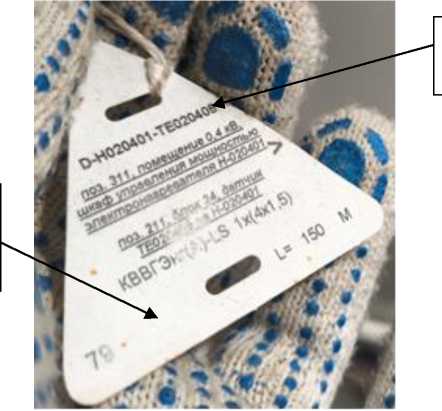

Рисунок 1 - Маркировочная табличка терморезисторов с указанием места нанесения серийного номера и места нанесения знака утверждения типа
Рисунок 2 - Общий вид терморезисторов
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С, |
от -50 до +450 |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Условное обозначение номинальной статистической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Класс допуска по ГОСТ 6651-2009 |
А |
|
Пределы допускаемого отклонения сопротивления от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C |
± (0,15 + 0,002 • |t|) |
|
П р и м е ч а н и е - t - измеренное значение температуры, °С | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры корпуса (высотахширина), мм, не более |
105x115 |
|
Габаритные размеры погружной части (длинахдиаметр), мм, не более |
80x6 |
|
Масса, кг, не более |
5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -70 до +50 до 80 |
|
Маркировка взрывозащиты |
1Ex d IIB T4 Gb |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку терморезисторов любым технологическим способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления |
WZPK-246 |
2 шт. |
|
Паспорт |
- |
2 экз. |
Сведения о методах измерений
приведены в разделе «Порядок работы» документа «Термопреобразователи сопротивления WZPK-246. Паспорт».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 года № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»
