Преобразователи давления АПМ
| Номер в ГРСИ РФ: | 97400-26 |
|---|---|
| Производитель / заявитель: | ООО "Альфапаскаль", г.Челябинск |
Преобразователи давления АПМ (далее - преобразователи) предназначены для измерений абсолютного, избыточного, избыточного давления-разрежения, в том числе малых избыточных давлений, неагрессивных газовых сред и жидкостей.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97400-26 | ||||||||||||||||||||||||||||||
| Действует | по 14.01.2031 | ||||||||||||||||||||||||||||||
| Наименование | Преобразователи давления | ||||||||||||||||||||||||||||||
| Модель | АПМ | ||||||||||||||||||||||||||||||
| Модификации |
АПМ-И-0-0,01-0,01 АПМ-ИР-0,1-0,1-0,01 АПМ-ИР-0,1-1-0,01 (ДИ-50) АПМ-И-0-10-0,01 (ДИ-50) АПМ-И-0-100-0,01 (ДИ-50) АПМ-А-0-0,1-0,01 (ДИ-50) АПМ-А-0-1-0,01 (ДИ-50) АПМ-А-0-10-0,01 (ДИ-50) АПМ-БОП-4 АПМ АПМ-БОП АПМ-БРС |
||||||||||||||||||||||||||||||
| Приказы |
№30 от
14.01.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 65fa860a-fa79-a2f2-0b90-bf83bec6bb4c | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Альфапаскаль», РОССИЯ, 454047, Россия, г. Челябинск, ул. 2-я Павелецкая, 36, офис 301
Поверка
| Методика поверки / информация о поверке |
МП 231-0147-2025 Государственная система обеспечения единства измерений. Преобразователи давления АПМ. Методика поверки
(с 14.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
для модификаций АПМ и АПМ-БОП
2 года
для модификации АПМ-БРС
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97400-26: Описание типа
2026-97400-26.pdf
|
Скачать | 283.2 КБ | |
|
97400-26: Методика поверки
МП 231-0147-2025
2026-mp97400-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Преобразователи давления АПМ (далее - преобразователи) предназначены для измерений абсолютного, избыточного, избыточного давления-разрежения, в том числе малых избыточных давлений, неагрессивных газовых сред и жидкостей.
Преобразователи могут применяться в качестве рабочих эталонов единицы избыточного давления 1-го, 2-го разрядов по Государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом Росстандарта от 20.10.2022 № 2653, в качестве рабочих эталонов единицы разности давлений 1-го, 2-го разрядов по Государственной поверочной схеме для средств измерений разности давлений до 1-105 Па, утвержденной Приказом Росстандарта от 10.03.2025 № 472, и в качестве рабочих эталонов единицы абсолютного давления 1-го, 2-го разрядов по Государственной поверочной схеме для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па, утвержденной Приказом Росстандарта от 06.12.2019 № 2900.
Описание
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Упругая деформация чувствительного элемента преобразуется в электрический сигнал, который поступает в электронный блок и преобразуется в цифровой сигнал.
Преобразователи изготавливаются в следующих модификациях: АПМ, АПМ-БОП, АПМ-БРС.
Функционально преобразователи состоят из преобразователя давления и электронного блока, конструктивно расположенных в одном корпусе. Корпус преобразователя модификации АПМ выполнен из металла и имеет цилиндрическую форму.
Преобразователи модификации АПМ-БОП (барометр образцовый переносной), АПМ-БРС (барометр рабочий сетевой) исполнены в виде настольных приборов и предназначены для измерений абсолютного давления. К электрическому разъему «Внешний АПМ» может дополнительно подключаться преобразователь давления АПМ для отображения результатов измерений на экране.
На преобразователе установлен электрический разъем для подключения преобразователя к АПМ-БОП, АПМ-БРС напрямую или персональному компьютеру (ПК) через интерфейсы RS485 и USB. Также на преобразователях, измеряющих избыточное давление (код вида давления И, Р, ИР), предусмотрен порт атмосферного давления, который соединяется с атмосферой.
Корпус преобразователя АПМ-БОП, АПМ-БРС выполнен из металла, имеет прямоугольную форму. На передней панели расположена кнопка включения, информационный цветной дисплей, кнопки управления. На задней панели расположены фитинг для подключения измеряемого давления, разъемы COM и USB для связи с ПК, разъем для подключения внешнего преобразователя давления АПМ, клемма заземления, электрический предохранитель, кабельный ввод провода питания от сети напряжения питания переменного тока 220 В.
Структура условного обозначения преобразователей:
АПМ -□-□-□ - □
1 2 3 4 5
1 - обозначение преобразователя давления;
2 - код вида давления (A - абсолютное, И - избыточное, Р - разрежение, ИР - избыточное-разрежение);
3 - значение нижнего предела измерений, МПа;
4 - значение верхнего предела измерений, МПа;
5 - значение погрешности измерений.
Структура условного обозначения преобразователей (для модификаций АПМ-БОП и АПМ-БРС:
□ - □
1 2
1 - обозначение преобразователя давления (АПМ-БОП, АПМ-БРС);
2 - код диапазона давления:
1 - код диапазона от 30 до 125 кПа (только для АПМ-БОП);
2 - код диапазона от 0,5 до 125 кПа;
3 - код диапазона от 0,7 до 125 кПа;
4 - код диапазона от 0,5 до 280 кПа (только для АПМ-БОП);
5 - код диапазона от 0,7 до 280 кПа (только для АПМ-БОП);
6 - код диапазона от 60 до 125 кПа (только для АПМ-БРС);
7 - код диапазона от 60 до 125 кПа (только для АПМ-БРС, погрешность ±30 Па);
Заводской номер в виде цифрового обозначения наносится методом наклейки или методом лазерной печати на корпус преобразователей.
Пломбирование на преобразователях осуществляется с помощью наклеек (гарантийных пломб).
Нанесение знака поверки на преобразователи не предусмотрено.
Общий вид преобразователей в зависимости от модификации представлен на рисунках 1 - 2. Места нанесения знака утверждения типа, заводского номера и нанесения гарантийных пломб на преобразователи представлены на рисунках 3 - 5.

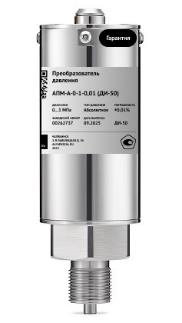

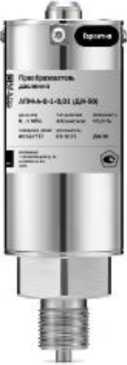

Рисунок 1 - Общий вид преобразователей давления АПМ

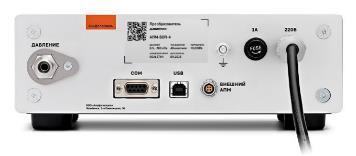

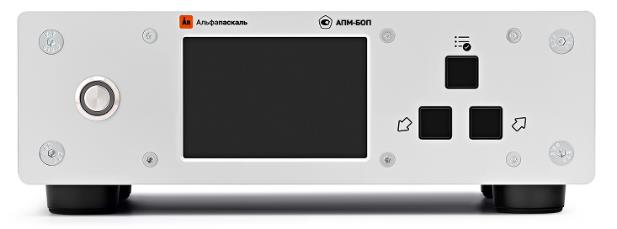

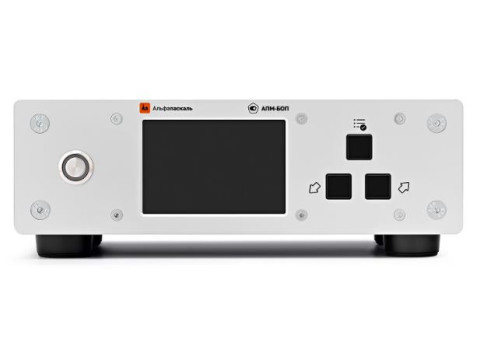

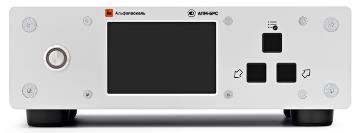

Рисунок 2 - Общий вид преобразователей давления АПМ модификаций АПМ-БОП и АПМ-БРС

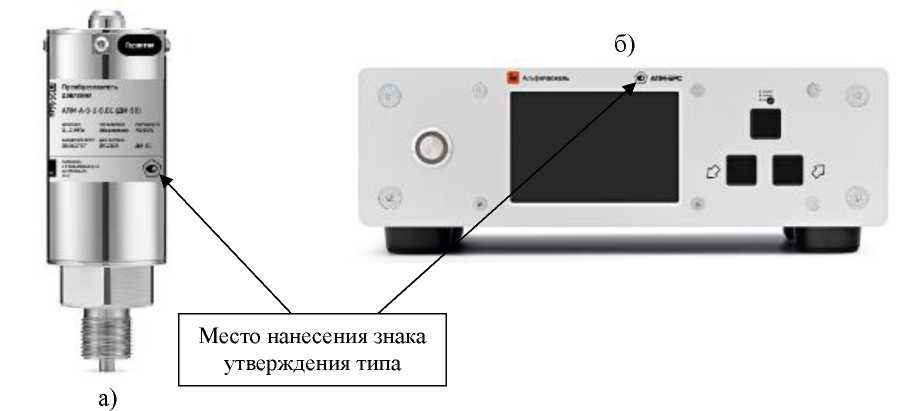

Рисунок 3 - Место нанесения знака утверждения типа в зависимости от модификации а — АПМ, б — АПМ-БОП и АПМ-БРС

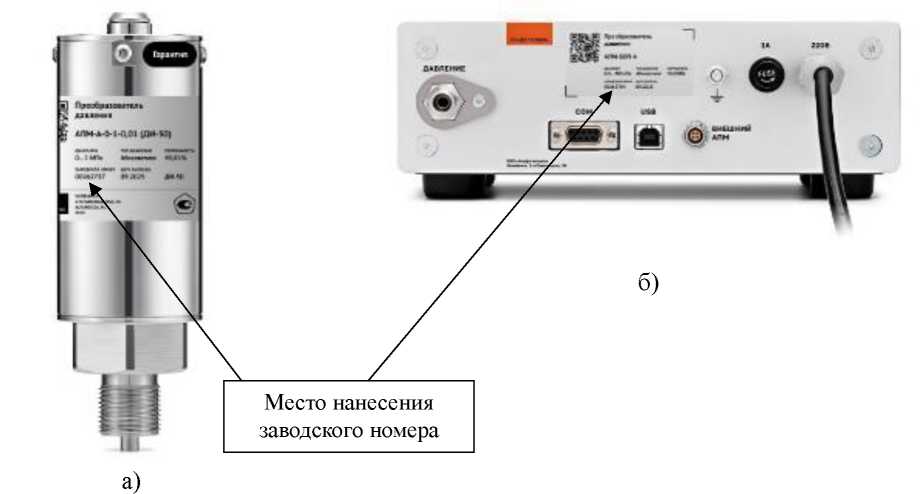

Рисунок 4 - Место нанесения знака заводского номера преобразователей в зависимости от модификации
а — АПМ, б — АПМ-БОП и АПМ-БРС
*лмчь-&-:-ао> <д>*-к»

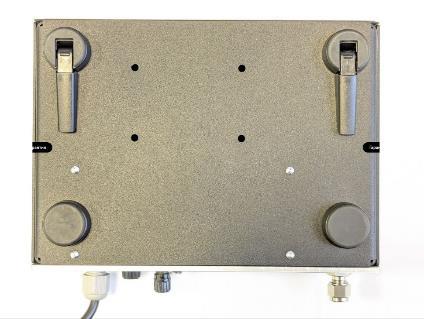

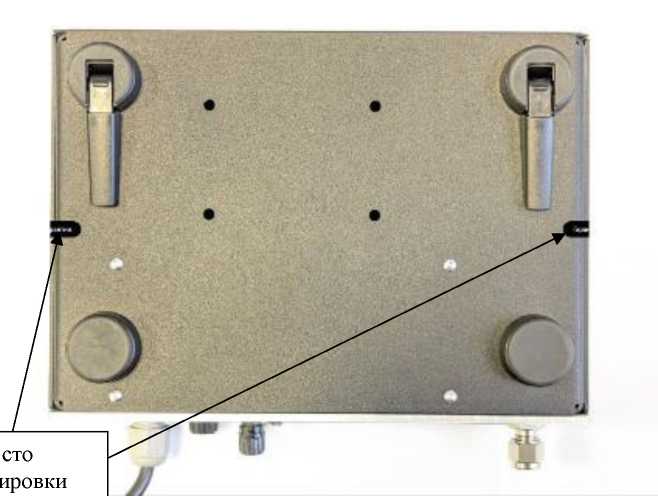

Рисунок 5 - Место нанесения гарантийных пломб в зависимости от модификации а — АПМ, б — АПМ-БОП и АПМ-БРС
Программное обеспечение
Преобразователи функционируют под управлением программного обеспечения (ПО). ПО обеспечивает сбор и обработку измерительной информации, а также передачу данных на внешние устройства через коммуникационный порт.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Работа с преобразователями на ПК обеспечивается посредством специального внешнего ПО «Альфапаскаль. Все устройства» модуль «Преобразователи давления». Внешнее ПО выполняет взаимодействие с ПО преобразователя, производит отображение результатов измерений на экране монитора. Внешнее ПО не является метрологически значимым.
Идентификационные данные ПО предоставлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) ПО |
Значение в зависимости от модификации | |
|
АПМ |
АПМ-БОП, АПМ-БРС | |
|
Идентификационное наименование ПО |
АПМ |
АПМ-Б |
|
Номер версии (идентификационный номер) ПО |
1.ХХ(1 |
1.ХХ(1 |
1) Цифровое обозначение «ХХ» (в диапазоне значений от 00 до 99) не относится
к метрологически значимой части ПО
Технические характеристики
Таблица 2 - Метрологические характеристики преобразователей давления АПМ
|
Вид давления |
Диапазоны измерений, МПа 1) 2) |
Пределы допускаемой погрешности измерений давления | ||
|
приведенной, % ДИ 3) |
приведенной (от 0 до 50 % ДИ включ.), % 0,5-ди относительной (св. 50 до 100 % ДИ), % 3) | |||
|
минимальный |
максимальный |
исполнение стандартное |
исполнение ДИ-50 | |
|
Избыточное |
от 0 до 0,01 |
от 0 до 100 |
±0,01 ±0,015 ±0,02 ±0,025 |
- |
|
от 0 до 0,1 |
от 0 до 100 |
- |
±0,01 ±0,015 ±0,02 ±0,025 | |
|
Разрежение |
от -0,01 до 0 |
от -0,1 до 0 |
±0,01 ±0,015 ±0,02 ±0,025 |
- |
|
Избыточное-разрежение |
от -0,005 до 0,005 |
от -0,1 до 100 |
±0,01 ±0,015 ±0,02 ±0,025 |
- |
|
от -0,1 до 1 |
от -0,1 до 100 |
- |
±0,01 ±0,015 ±0,02 ±0,025 | |
|
Абсолютное |
от 0 до 0,1 |
от 0 до 10 |
±0,01 ±0,015 ±0,02 |
±0,01 ±0,015 ±0,02 |
|
от 0 до 0,1 |
от 0 до 100 |
±0,025 |
±0,025 | |
Примечания:
ДИ - диапазон измерений, МПа.
1) Допускается выбор других единиц измерения давления, допущенных к применению в Российской Федерации.
2) В соответствии с заказом выбор диапазона преобразователя осуществляется в соответствии с приведённым диапазоном измерений от минимального до максимального включительно.
3) Конкретное значение погрешности указывается в паспорте и на корпусе преобразователя.
Таблица 3 - Метрологические характеристики преобразователей давления АПМ, модификации
|
АПМ-БОП и АПМ |
-БРС | ||
|
Модификация |
Диапазоны измерений абсолютного давления, кПа 1) |
Пределы допускаемой погрешности измерений давления | |
|
абсолютной, Па |
относительной, % | ||
|
АПМ-БОП-1 |
от 30 до 125 |
±10 |
- |
|
АПМ-БОП-2 |
от 0,5 до 125 |
±10 |
- |
|
АПМ-БОП-3 |
от 0,7 до 125 |
±10 |
- |
|
АПМ-БОП-4 |
от 0,5 до 125 включ. |
±10 |
- |
|
свыше 125 до 280 |
- |
±0,008 | |
|
АПМ-БОП-5 |
от 0,7 до 125 включ. |
±10 |
- |
|
свыше 125 до 280 |
- |
±0,008 | |
|
АПМ-БРС-2 |
от 0,5 до 125 |
±20 |
- |
|
АПМ-БРС-3 |
от 0,7 до 125 |
±20 |
- |
|
АПМ-БРС-6 |
от 60 до 125 |
±20 |
- |
|
АПМ-БРС-7 |
от 60 до 125 |
±30 |
- |
Примечание:
1) Допускается выбор других единиц измерения давления, допущенных к применению в Российской Федерации.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение в зависимости от модификации | |
|
АПМ |
АПМ-БОП, АПМ-БРС | |
|
Габаритные размеры, мм, не более - длина - ширина - высота - диаметр |
- 200 75 |
250 250 120 - |
|
Масса, кг, не более |
2 |
3,5 |
|
Рабочая среда |
воздух, азот, вода, неагрессивные газы и жидкости |
воздух, азот |
|
Параметры электрического питания: - напряжения питания постоянного тока, В - напряжение питания переменного тока, В - частота переменного тока, Гц |
от 9 до 13 -- |
- 220±22 50 |
|
Потребляемый ток, не более, мА |
100 |
1000 |
|
Интерфейс подключения к внешним устройствам |
RS485, Modbus RTU |
RS232, USB |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа - тряска, вибрация и удары |
от +15 до +28 от 20 до 80 от 84 до 106,7 не допускаются | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
20000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
методом наклейки или методом лазерной печати на корпус преобразователей, а также на титульные листы паспорта и руководства по эксплуатации типографским методом.
Комплектность
Таблица 6 — Комплект поставки
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления |
АПМ, АПМ-БОП, АПМ-БРС (в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации |
АП.084.000.000 РЭ |
1 экз. |
|
Программное обеспечение для преобразователей давления. Руководство по эксплуатации |
АП.084.000.001 РЭ |
1 экз. |
|
Паспорт |
АП.084.001.000 ПС |
1 экз. |
|
Кабель подключения преобразователя давления АПМ |
- |
1 шт. (по заказу) |
|
Внешнее ПО «Альфапаскаль. Все устройства» |
- |
1 экз. (по заказу) |
Сведения о методах измерений
приведены в документе «Преобразователи давления АПМ. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений разности давлений до 1-105 Па,
утвержденная Приказом Росстандарта от 10.03.2025 № 472
Государственная поверочная схема для средств измерений избыточного давления
до 4000 МПа, утвержденная Приказом Росстандарта от 20.10.2022 № 2653
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденная Приказом Росстандарта от 06.12.2019 № 2900
ТУ 26.51.52-023-91357274-2024 Преобразователи давления АПМ. Технические условия
