Расходомеры-счетчики ультразвуковые ВЗЛЕТ РК
| Номер в ГРСИ РФ: | 97402-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ЗАО "Взлет", г.С.-Петербург |
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РК предназначены для измерений объемного расхода и объема жидкостей в потоке, сжиженных газов, в том числе сжиженного природного газа (СПГ) и сжиженных углеводородных газов (СУГ).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97402-26 | |||||||||
| Действует | по 15.01.2031 | |||||||||
| Наименование | Расходомеры-счетчики ультразвуковые | |||||||||
| Модель | ВЗЛЕТ РК | |||||||||
| Приказы |
№48 от
15.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | ea141cdb-d682-b34f-31bf-e01f75744d8b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Завод Взлет», РОССИЯ, 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ; АО «Взлет», РОССИЯ, 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Поверка
| Методика поверки / информация о поверке |
МП 2550-0425-2025 Государственная система обеспечения единства измерений. Расходомеры-счетчики ультразвуковые ВЗЛЕТ РК. Методика поверки
(с 15.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97402-26: Описание типа
2026-97402-26.pdf
|
Скачать | 270.9 КБ | |
|
97402-26: Методика поверки
МП 2550-0425-2025
2026-mp97402-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РК предназначены для измерений объемного расхода и объема жидкостей в потоке, сжиженных газов, в том числе сжиженного природного газа (СПГ) и сжиженных углеводородных газов (СУГ).
Описание
Принцип действия расходомеров-счетчиков ультразвуковых ВЗЛЕТ РК основан на измерении времени распространения ультразвуковых колебаний в жидкости. Ультразвуковые колебания, возбуждаемые электроакустическими преобразователями (ПЭА Ех), распространяются в жидкости по и против направления потока жидкости. Электроакустические преобразователи, подключенные к вторичному измерительному преобразователю расходомера (ВП), поочередно выполняют функцию излучателей и приемников. При движении жидкости время распространения ультразвуковых колебаний по потоку меньше, чем время распространения против потока, а разница этих времен пропорциональна скорости потока и, следовательно, объемному расходу жидкости.
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РК выполняют измерения объемного расхода и объема жидкости в потоке при постоянном или переменном направлении потока жидкости.
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РК состоят из первичного преобразователя расхода (ППР) и вторичного измерительного преобразователя. Дополнительно в состав расходомеров могут включаться термопреобразователи сопротивления ВЗЛЕТ ТПС (для диагностического контроля объекта измерений) и устройства для организации мероприятий по взрывозащите (блоки искрозащитные (БИ), барьеры искрозащиты (БИЗ)). Допускается монтаж ВП, БИ и БИЗ в шкаф.
ППР представляет собой специально изготовленный отрезок трубы с приспособлениями для монтажа электроакустических преобразователей (измерительный участок), с установленными на нем блоками коммутации (БК) и ПЭА Ех.
ВП состоит из корпуса, в котором располагаются модуль обработки, вторичный источник электропитания, индикатор и клавиатура для управления. ВП формирует зондирующие импульсы, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы параметров, результатов измерений и их вывод на устройства индикации. ВП обеспечивает передачу данных в виде токовых, импульсных, частотных и релейных (логических) выходных сигналов, интерфейсов в стандартах RS-232, RS-485, HART, USB, NFC, M-bus, Profibus, Ethernet, Wireless M-Bus, LoRaWAN, а также дискретных команд.
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РК могут размещаться как во взрывоопасных зонах (согласно классу взрывозащиты), так и вне их.
Общий вид расходомеров-счетчиков показан на рисунке 1.

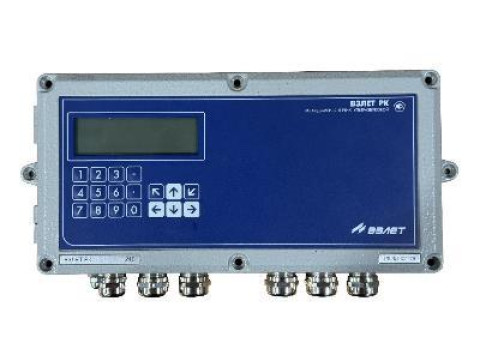

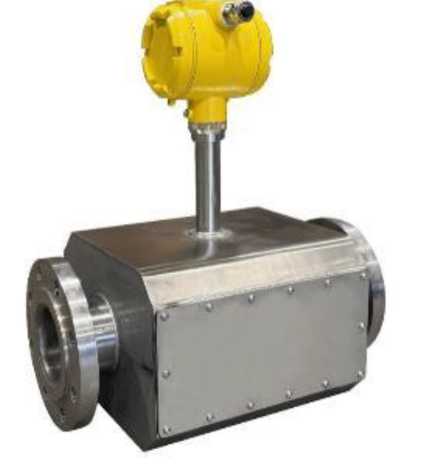

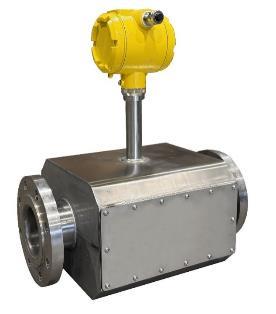

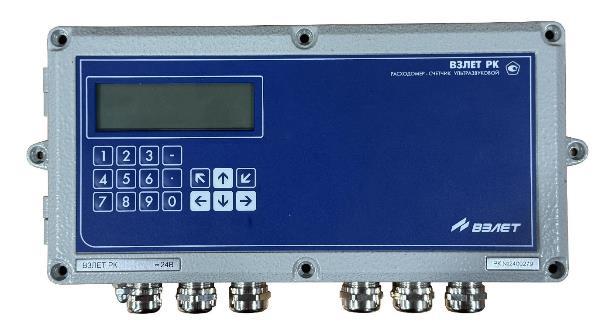

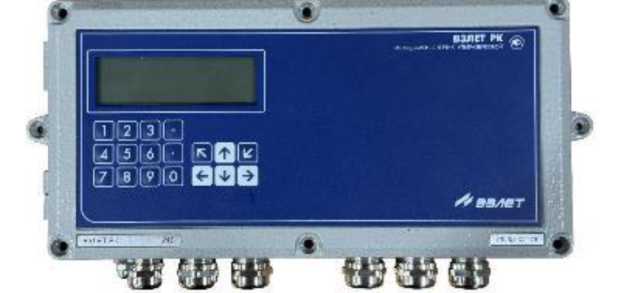

Рисунок 1 - Общий вид расходомеров-счетчиков ультразвуковых ВЗЛЕТ РК
Пломбирование от несанкционированного доступа расходомеров-счетчиков ультразвуковых ВЗЛЕТ РК осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке (или пломбировочной чашке с металлической скобой), который предотвращает доступ к контактной паре переключения режимов работы.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

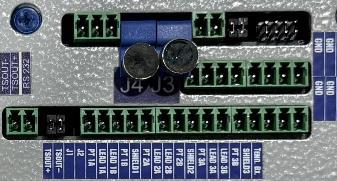

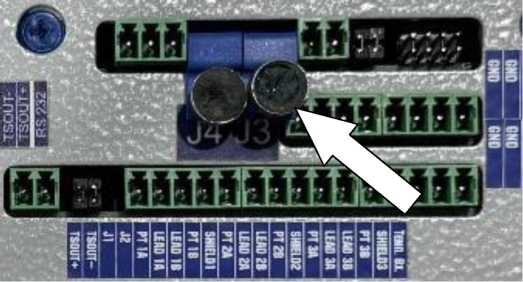

Рисунок 2 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков ультразвуковых ВЗЛЕТ РК
Заводской номер расходомеров-счетчиков ультразвуковых ВЗЛЕТ РК наносятся в цифровом формате на лицевую панель расходомеров-счетчиков ультразвуковых ВЗЛЕТ РК методами шелкографии, металлографики или лазерной гравировки, как показано на рисунке 3.

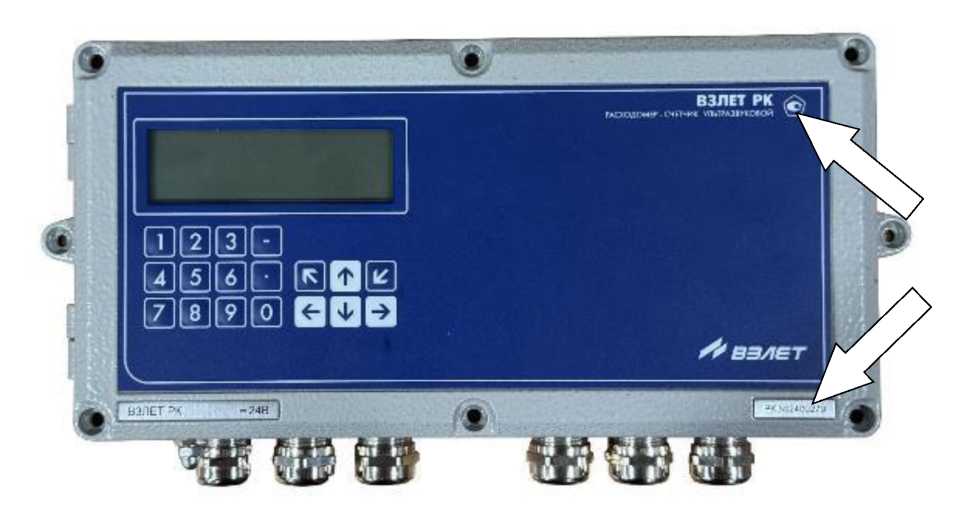

Рисунок 3 - Обозначение места нанесения заводского номера и знака утверждения типа расходомеров-счетчиков ультразвуковых ВЗЛЕТ РК
Программное обеспечение
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РК имеют встроенное программное обеспечение (ПО), устанавливаемое в ВП, а также внешнее программное обеспечение, устанавливаемое на ПК и отображающее получаемую информацию в окне программы на компьютере.
Встроенное ПО устанавливается в энергонезависимую память ВП предприятием-изготовителем с помощью программатора. Доступ к нему после установки невозможен.
Защита встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
ВЗЛЕТ РК |
|
Номер версии (идентификационный номер) ПО |
76.03.ХХ.ХХ |
|
Цифровой идентификатор ПО |
- |
|
Х - принимает значения от 0 до 9, и отвечает за метрологически незначимую часть | |
Технические характеристики
Метрологические характеристики приведены в таблицах 2 и 3, технические характеристики - в таблице 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольший измеряемый объемный расход жидкости, Q наиб, м3/ч |
0,0283-DN2* |
|
Наименьший измеряемый объемный расход жидкости, Q наим, м3/ч |
указано в таблице 3 |
|
Пределы допускаемой основной относительной погрешности расходомеров при измерении объемного расхода и объема жидкости, % |
указано в таблице 3 |
|
Пределы допускаемой дополнительной погрешности измерения объемного расхода и объема жидкости, вызванной изменением температуры измеряемой среды на каждые 10 °С, % |
± 0,05 |
|
Нормальные условия измерений: Температура измеряемой среды °С |
от +15 до +25 |
|
*— DN принимает значения от 100 до 1200 | |
Таблица 3 - Пределы допускаемой основной относительной погрешности расходомеров при измерении объемного расхода и объема жидкости_______________________________________
|
Варианты нормирования основной относительной погрешности* |
Диапазон расходов |
Пределы допускаемой основной относительной погрешности расходомеров при измерении объемного расхода и объема жидкости в потоке, % | |
|
Q наим |
Q наиб | ||
|
- вариант 1 |
0,5 Q наиб |
Q наиб |
± 0,25 |
|
- вариант 2 |
0,1 Qнаиб |
Q наиб |
± 0,6 |
|
- вариант 3 |
0,05 Q наиб |
Q наиб |
± 1,0 |
|
- вариант 4 |
0,05 Q наиб |
Q наиб | |
|
с разбиением на поддиапазоны: | |||
|
0,05 Q наиб |
0,1 Q наиб(искл.) |
± 1,0 | |
|
0,1 Qнаиб |
0,5 Q наиб(искл.) |
± 0,6 | |
|
0,5 Q наиб |
Q наиб |
± 0,25 | |
*— вариант нормирования устанавливается при заказе/выпуске и указывается в паспорте средства измерений
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура измеряемой среды °С |
от - 200 до + 100 |
|
Давление в трубопроводе, МПа |
до 10 |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока через источник вторичного питания (по заказу), В |
от 20 до 32 от 90 до 264 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Выходные сигналы: - частотно-импульсный, Гц - аналоговый постоянного тока, мА - цифровой выход, протокол |
от 0 до 10000 от 4 до 20 RS-232, RS-485, HART, USB, NFC, M-bus, Profibus, Ethernet, Wireless M-Bus, LoRaWAN |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ВП), мм, не более: | |
|
- длина |
276 |
|
- высота |
154 |
|
- ширина |
78 |
|
Масса (ВП), кг, не более |
5 |
|
Степень защиты по ГОСТ 14254-2015: - ПЭА Ех |
IP66/IP67 |
|
- ВП |
IP65 |
|
- БИ |
IP65 |
|
- БК |
IP66, IP65/IP67 |
|
- ППР |
IP66, IP65/IP67 |
|
Маркировка взрывозащиты - ПЭА Ех |
0Ex ia IIB T6...T4 Ga X |
|
- ВП |
1Ex db [ia Ga] IIB T6 Gb X |
|
1Ex db IIB T6 Gb X | |
|
- БИ |
[Ex ia Ga] IIB X |
|
- БК |
1Ex db ia IIB T6 Gb X |
|
- ППР |
0Ex ia IIB T6...T4 Ga X 1Ex ia IIB T6...T4 Gb X |
|
0Ex ia db IIB T6...T4 Gb X | |
|
Условия эксплуатации: - температура окружающей среды, °С - ПЭА Ех |
от -200 до +100 |
|
- ВП |
от -40 (-60) до +50 |
|
- БИ |
от -40 (-60) до +65 |
|
- БК |
от -55 до +65 |
|
- ППР |
от -55 до +85 |
|
- относительная влажность воздуха, %, не более: - ВП, БИ, ПЭА, ППР - при температуре + 35 °С |
95 |
|
- БК - при температуре + 40 °С |
100 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение характеристики |
|
Средняя наработка на отказ, ч, не менее |
150000 |
|
Средний срок службы, лет |
25 |
Знак утверждения типа
наносится на лицевую панель расходомеров-счетчиков ультразвуковых ВЗЛЕТ РК методами шелкографии, металлографики или лазерной гравировки, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик ультразвуковой |
ВЗЛЕТ РК |
1 шт. |
|
Паспорт |
ШКСД.407251.035 ПС |
1 экз. |
|
Руководство по эксплуатации |
ШКСД.407251.035 РЭ |
1 экз.* |
|
*- размещается в сети интернет на сайте изготовителя | ||
Сведения о методах измерений
приведены в разделе 1.5 «Устройство и работа» эксплуатационного документа ШКСД.407251.035 РЭ «Расходомеры-счетчики ультразвуковые ВЗЛЕТ РК. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная Приказом Росстандарта от 26.09.2022 г. № 2356 (Часть 1, 2);
ШКСД.407251.035 ТУ Расходомеры-счетчики ультразвуковые ВЗЛЕТ РК. Технические условия.
