Клещи токоизмерительные многофункциональные VERDO CM6000
| Номер в ГРСИ РФ: | 97403-26 |
|---|---|
| Производитель / заявитель: | Guilin Huayi Peakmeter Technology Co., Ltd, Китай |
Клещи токоизмерительные многофункциональные VERDO CM6000 (далее по тексту - клещи) предназначены для измерений силы постоянного и переменного тока, напряжения постоянного и переменного тока, электрического сопротивления, частоты, электрической ёмкости, температуры, полной, активной и реактивной мощности переменного тока, коэффициента мощности.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97403-26 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 15.01.2031 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Клещи токоизмерительные многофункциональные | ||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | VERDO CM6000 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
VERDO CM6105 VERDO CM6108 VERDO CM6109 VERDO CM6111 VERDO CM6113 VERDO CM6114 VERDO CM6116 VERDO CM6117 VERDO CM6118 VERDO CM6119 VERDO CM6120 VERDO CM6121 VERDO CM6122 VERDO CM6201 VERDO CM6202 |
||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№48 от
15.01.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f7146f69-cdd7-e001-7786-516746ac1dd3 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Guilin Huayi Peakmeter Technology Co.,Ltd,, КИТАЙ, No. 15-3 Xingyuan Road, Lingui District, Sitang Town, Guilin, China 541199
Поверка
| Методика поверки / информация о поверке |
РТ-МП-905-201/1-2025 Государственная система обеспечения единства измерений. Клещи токоизмерительные многофункциональные VERDO CM6000. Методика поверки
(с 15.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97403-26: Описание типа
2026-97403-26.pdf
|
Скачать | 456.8 КБ | |
|
97403-26: Методика поверки
РТ-МП-905-201/1-2025
2026-mp97403-26.pdf
|
Скачать | 5.4 MБ |
Описание типа
Назначение

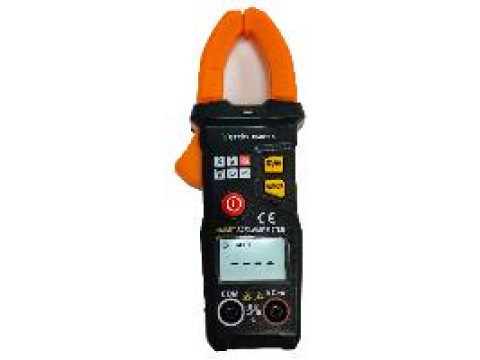

Клещи токоизмерительные многофункциональные VERDO CM6000
(далее по тексту - клещи) предназначены для измерений силы постоянного и переменного тока, напряжения постоянного и переменного тока, электрического сопротивления, частоты, электрической ёмкости, температуры, полной, активной и реактивной мощности переменного тока, коэффициента мощности.
Описание
В клещах применяется метод измерения силы переменного и постоянного тока, основанный на преобразовании входных сигналов в цифровую форму быстродействующим аналого-цифровым преобразователем с последующим отображением результатов измерений на жидкокристаллическом дисплее.
Конструктивно клещи состоят из одного блока. На передней панели клещей расположен жидкокристаллический дисплей, функциональный переключатель и кнопки управления. Корпус клещей выполнен из ударопрочного пластика. В ручке клещей размещены: печатная плата с электронной схемой обработки сигнала, цифровой жидкокристаллический индикатор и батарея питания. Для удобства работы клещи снабжены функцией удержания показаний на дисплее, а также функцией включения/выключения подсветки дисплея, бесконтактным индикатором напряжения, встроенным фонариком. На задней панели находится батарейный отсек. Конструкция клещей рассчитана на его эксплуатацию в промышленных и лабораторных условиях.
Клещи выпускаются в 15 модификациях: VERDO CM6105, VERDO CM6108, VERDO CM6109, VERDO CM6111, VERDO CM6113, VERDO CM6114, VERDO CM6116, VERDO CM6117, VERDO CM6118, VERDO CM6119, VERDO CM6120, VERDO CM6121, VERDO CM6122, VERDO CM6201, VERDO CM6202.
Клещи выпускаются с использованием товарного знака VERDO.
Модификации различаются между собой конструкцией, видами измеряемых величин, диапазонами и погрешностями измерений.
В зависимости от модификации клещи имеют следующие функции по видам измерений: - силы постоянного тока (только VERDO CM6116, VERDO CM6117, VERDO CM6118, VERDO CM6119, VERDO CM6120, VERDO CM6121, VERDO CM6122);
- силы переменного тока;
- силы постоянного тока утечки (только VERDO CM6119, VERDO CM6121);
- напряжения постоянного тока (за исключением VERDO CM6201, VERDO CM6202);
- напряжения переменного тока;
- электрического сопротивления (за исключением VERDO CM6201, VERDO CM6202);
- частоты переменного тока;
- электрической ёмкости (только VERDO CM6108, VERDO CM6113, VERDO CM6116, VERDO CM6117);
- активной мощности переменного тока 1-фазные измерения (только VERDO CM6201, VERDO CM6202);
- реактивной мощности переменного тока 1-фазные измерения (только VERDO CM6201, VERDO CM6202);
- полной мощности переменного тока 1-фазные измерения (только VERDO CM6201, VERDO CM6202);
- активной мощности переменного тока 3-фазные измерения (VERDO CM6202);
- реактивной мощности переменного тока 3-фазные измерения (VERDO CM6202);
- полной мощности переменного тока 3-фазные измерения (VERDO CM6202);
- коэффициента мощности (модификации VERDO CM6201, VERDO CM6202);
В зависимости от модификации клещи имеют функцию контроля температуры с термопарой типа К.
Клещи предназначены для работы с однофазной двухпроводной сетью (все модификации), трехфазной четырехпроводной сетью (VERDO CM6202).
В зависимости от модификации клещи имеют дополнительные функции, которые метрологически не нормированы:
- 3- фазные измерения активной, реактивной, полной мощности (СМ6201);
- измерение пикового значения силы переменного тока бесконтактным способом (модификации СМ6109, СМ6116);
- измерение активной энергии (модификация CM6202);
- измерение напряжения n-ой гармонической составляющей переменного напряжения (модификация CM6201);
- измерения напряжения постоянного и переменного тока в режиме низкого входного импеданса (режим LowZ);
- измерения с НЧ фильтром 1 кГц (режим LPF/VFD);
- тестирования диодов;
- проверки целостности электрических цепей (прозвонка).
Клещи имеют заводские номера в буквенно-числовом формате, состоящие из арабских цифр и букв латинского алфавита, обеспечивающие идентификацию каждого экземпляра. Заводской номер наносится в виде шильда на заднюю панель корпуса клещей.
Нанесение знака поверки на клещи не предусмотрено.
Пломбирование клещей не предусмотрено.

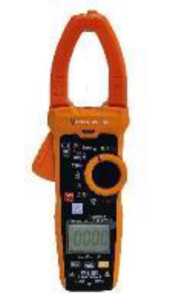

Общий вид клещей с местом нанесения заводского номера и знака утверждения типа представлен на рисунках 1-16.

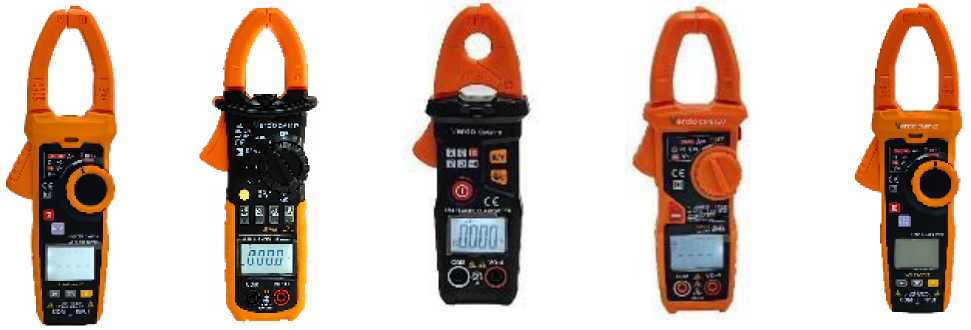

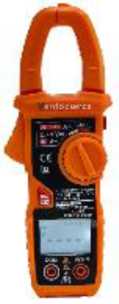

Рисунок 2 -Общий вид клещей модификации VERDO CM6108
Рисунок 3 -Общий вид клещей модификации VERDO CM6109
Рисунок 4 -Общий вид клещей модификации VERDO CM6111
Рисунок 5 -Общий вид клещей модификации VERDO CM6113
Рисунок 1 -Общий вид клещей модификации VERDO CM6105

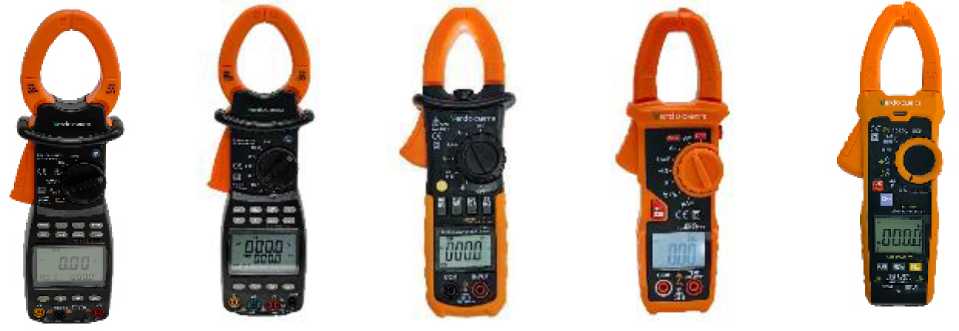

Рисунок 10 -Общий вид клещей модификации VERDO CM6122
Рисунок 6 -
Общий вид клещей модификации
VERDO CM6114

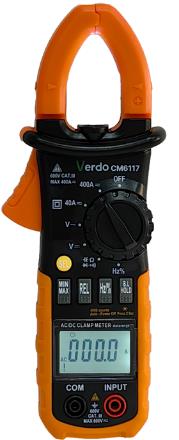

Рисунок 7 -Общий вид клещей модификации VERDO CM6117
Рисунок 8 -
Общий вид клещей модификации VERDO CM6118
Рисунок 9 -
Общий вид клещей модификации VERDO CM6120
Рисунок 15 -Общий вид клещей модификации VERDO CM6121
Рисунок 11 -Общий вид клещей модификации VERDO
CM6201
Рисунок 12 -Общий вид клещей модификации VERDO
Рисунок 13 -Общий вид клещей модификации VERDO CM6116
CM6202
Место
нанесения
знака
типа
Место
нанесения
заводского
номера

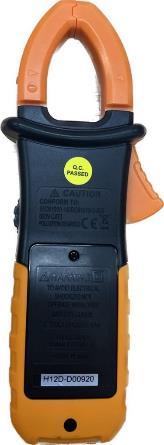

Рисунок 16 - Общий вид клещей с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Рисунок 14 -Общий вид клещей модификации VERDO CM6119
утверждения
Метрологические и технические характеристики средства измерений
Метрологические характеристики клещей приведены в таблицах 1-14.
Таблица 1 - Метрологические характеристики клещей в режиме измерения напряжения постоянного тока
|
Модификация |
Предел измерений, мВ, В |
Значение единицы младшего разряда (от конечного значения диапазона), k, мВ, В |
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, мВ, В |
|
VERDO CM6105 |
600 В |
0,1 В |
±(0,005^изм+3±) В |
|
VERDO CM6108 |
6 В 60 В 600 В |
0,001 В 0,01 В 0,1 В |
±(0,005^изм+3±) В ±(0,005^изм+3±) В ±(0,005^изм+3±) В |
|
VERDO CM6109 |
5,9 В 59 В 590 В |
0,001 В 0,01 В 0,1 В |
±(0,005^изм+3±) В ±(0,005^изм+3±) В ±(0,005^изм+3±) В |
|
VERDO CM6111 |
6 В 60 В 600 В |
0,001 В 0,01 В 0,1 В |
±(0,008^изм+3±) В ±(0,008^изм+3±) В ±(0,008^изм+3±) В |
|
VERDO CM6113 |
6 В 60 В 600 В 1000 В |
0,001 В 0,01 В 0,1 В 1 В |
±(0,01-UBBM+3-k) В ±(0,01-UBBM+3-k) В ±(0,01-UBBM+3-k) В ±(0,01-UBBM+3-k) В |
|
VERDO CM6114 |
5,9 В 59 В 590 В |
0,001 В 0,01 В 0,1 В |
±(0,005-U^-k) В ±(0,005^изм+3±) В ±(0,005^изм+3±) В |
|
VERDO CM6116 |
600 мВ 6 В 60 В 600 В |
0,1мВ 0,001 В 0,01 В 0,1 В |
±(0,008^изм+3±) мВ ±(0,008^изм+3±) В ±(0,008^изм+3±) В ±C0,01-UBBM+5-k) В |
|
VERDO CM6117 |
400 мВ 3,5 В 40 В 400 В 600 В |
0,1 мВ 0,001 В 0,01 В 0,1 В 1 В |
±(0,010^изм+2±) мВ ±(0,007^изм+2±) В ±(0,007^изм+2±) В ±(0,007^изм+2±) В ±(0,008-U^+l-k) В |
|
VERDO CM6118 |
600 В |
0,1 В |
±(0,005-U^-k) В |
|
VERDO CM6119 |
6 В 60 В 600 В |
0,001 В 0,01 В 0,1 В |
±(0,005-U^-k) В ±(0,005-U^-k) В ±(0,005-U^-k) В |
Продолжение таблицы 1
|
Модификация |
Предел измерений, мВ, В |
Значение единицы младшего разряда (от конечного значения диапазона), k, мВ, В |
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, мВ, В |
|
VERDO CM6120 |
5,9 В 59 В 600 В |
0,001 В 0,01 В 0,1 В |
±(0,005-Цизм+3-k) В ±(0,005-Цизм+3-k) В ±(0,005-Цизм+3-k) В |
|
VERDO CM6121 |
6 В 60 В 600 В 1000 В |
0,001 В 0,01 В 0,1 В 1 В |
±(0,005-Цизм+5-к) В ±(0,005-Цизм+5-k) В ±(0,005-Цизм+5-k) В ±(0,005-Цизм+5-k) В |
|
VERDO CM6122 |
6 В 60 В 600 В |
0,001 В 0,01 В 0,1 В |
±(0,005-Цизм+3-k) В ±(0,005-Цизм+3-k) В ±(0,005-Цизм+3-k) В |
|
Примечания: 1. Пределы дополнительной погрешности от влияния температуры составляют 0,1 основной погрешности на каждый 1 °С изменение температуры окружающей среды; 2. иизм - измеренное значение напряжения постоянного тока. | |||
Таблица 2 - Метрологические характеристики клещей в режиме измерения напряжения переменного тока
|
Модификация |
Предел измерений, мВ, В |
Значение единицы младшего разряда (k), мВ, В |
Диапазон частот, Гц |
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, мВ, В |
|
VERDO CM6105 |
600 В |
0,1 В |
от 45 до 65 |
±(0,008-иизм+5-к) В |
|
VERDO CM6108 |
6 В 60 В 600 В |
0,001 В 0,01 В 0,1 В |
от 45 до 65 |
±(0,008-иизм+5-к) В ±(0,008-иизм+5-к) В ±(0,008-иизм+5-к) В |
|
VERDO CM6109 |
5,9 В 59 В 590 В |
0,001 В 0,01 В 0,1 В |
от 45 до 65 |
±(0,008-иизм+5-к) В ±(0,008-иизм+5-к) В ±(0,008-иизм+5-к) В |
|
VERDO CM6111 |
5,9 В 59 В 590 В |
0,001 В 0,01 В 0,1 В |
от 45 до 65 |
±(0,012-иизм+3-к) В |
|
от 65 до 2000 |
±(0,02^Лизм+5^к) В | |||
|
VERDO CM6113 |
6 В 60 В 600 В 1000 В |
0,001 В 0,01 В 0,1 В 1 В |
от 45 до 1000 |
±(0,012-иизм+3-к) В ±(0,012-иизм+3-к) В ±(0,012-иизм+3-к) В ±(0,012-иизм+3-к) В |
Продолжение таблицы 2
|
Модификация |
Предел измерений, мВ, В |
Значение единицы младшего разряда (k), мВ, В |
Диапазон частот, Гц |
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, мВ, В |
|
VERDO CM6114 |
6 В 59 В 600 В |
0,001 В 0,01 В 0,1 В |
от 45 до 65 |
±(0,008^Иизм+5^) В ±(0,008^Иизм+5^) В ±(0,008^Иизм+5^) В |
|
VERDO CM6116 |
600 мВ 6 В 60 В 600 В |
0,1 мВ 0,001 В 0,01 В 0,1 В |
от 40 до 400 |
±(0,015-0™ +10-k) мВ ±(0,012^Иизм +5-k) В ±(0,012^Иизм +5-k) В ±(0,015- Иизм +10-k)В |
|
VERDO CM6117 |
4 В 40 В 400 В 739 В |
0,001 В 0,01 В 0,1 В 1 В |
от 40 до 400 |
±(0,008^Иизм +3-k) В ±(0,008^Иизм +3-k) В ±(0,008^Иизм +3-k) В ±(0,01-Иизм +4-k) В |
|
VERDO CM6118 |
600 В |
0,1 В |
от 45 до 65 |
±(0,008-0^+5*) В |
|
VERDO CM6119 |
6 В 60 В 600 В |
0,001 В 0,01 В 0,1 В |
от 45 до 65 |
±(0,008-Озм+5-k) В |
|
VERDO CM6120 |
5,9 В 59 В 600 В |
0,001 В 0,01 В 0,1 В |
от 45 до 65 |
±(0,008-Озм+5-k) В ±(0,008-Озм+5-k) В ±(0,008-Озм+5-k) В |
|
VERDO CM6121 |
6 В 60 В 600 В 1000 В |
0,001 В 0,01 В 0,1 В 1 В |
от 45 до 1000 |
±(0,008-Озм+5-k) В ±(0,008-Озм+5-k) В ±(0,008-Озм+5-k) В ±(0,01-UB3M+5-k) В |
|
VERDO CM6122 |
5,9 В 59 В 600 В |
0,001 В 0,01 В 0,1 В |
от 45 до 65 |
±(0,008-Озм+5-k) В ±(0,008-Озм+5-k) В ±(0,008-0^+5*) В |
|
VERDO CM6201 |
79 В 179 В 390 В 590 В |
0,1 В 0,1 В 1 В 1 В |
от 45 до 65 |
±(0,01-UB3M+5-k) В ±(0,01-UB3M+5-k) В ±(0,01-UB3M+5-k) В ±(0,01-UB3M+5-k) В |
|
VERDO CM6202 |
100 В 300 В 590 В |
0,1 В 0,1 В 0,1 В |
от 45 до 65 |
±(0,012-0^+5*) В ±(0,012-Озм+5*) В ±(0,012-Озм+5*) В |
|
Примечания: 1. Пределы дополнительной погрешности от влияния температуры составляют 0,1 основной погрешности на каждый 1 °С изменение температуры окружающей среды; 2. иизм — измеренное значение напряжения переменного тока. | ||||
Таблица 3 - Метрологические характеристики клещей в режиме измерения силы постоянного тока бесконтактным способом
|
Модификация |
Предел измерений, А |
Значение единицы младшего разряда (к), А |
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А |
|
VERDO CM6116 |
60 А 600 А |
0,01 А 0,1 А |
±(0,03-1изм+10-к) А ±(0,03-1изм+10-к) А |
|
VERDO CM6117 |
40 А 400 А |
0,01 А 0,1 А |
±(0,03<1изм+6^к) А ±(0,03-1Изм+6-к) А |
|
VERDO CM6118 |
5,9 А 59 А 100 А |
0,001 А 0,01 А 0,1 А |
±(0,03-11Им+8-к) А ±(0,03-11Им+8-к) А ±(0,03-11Им+8-к) А |
|
VERDO CM6119 |
50 А 550 А |
0,01 А 0,1 А |
±(0,03-!изм+10-к) А ±(0,03-!изм+10-к) А |
|
VERDO CM6120 |
50 А 550 А |
0,01 А 0,1 А |
±(0,03-!изм+10-к) А ±(0,03-!изм+10-к) А |
|
VERDO CM6121 |
60 А 600 А 1000 А |
0,01 А 0,1 А 1 А |
±(0,03-!изм+10-к) А ±(0,03-!изм+10-к) А ±(0,03-!изм+10-к) А |
|
VERDO CM6122 |
60 А 570 А 1000 А |
0,01 А 0,1 А 1 А |
±(0,03-!изм+10-к) А ±(0,03-!изм+10-к) А ±(0,03-!изм+10-к) А |
|
Примечания: 1. Пределы дополнительной погрешности от влияния температуры составляют 0,1 основной погрешности на каждый 1 °С изменение температуры окружающей среды; 2. 1изм - измеренное значение силы постоянного тока бесконтактным способом. | |||
Таблица 4 - Метрологические характеристики клещей в режиме измерения силы постоянного тока утечки контактным способом
|
Модификация |
Предел измерений, мкА, |
Значение единицы младшего разряда (к), мкА |
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока утечки, мкА |
|
VERDO CM6119 |
200 мкА |
0,1 мкА |
±(0,008Ъзм+3^к) мкА |
|
VERDO CM6121 |
200 мкА |
0,1 мкА |
±(0,008Ъзм+3^к) мкА |
|
Примечания: 1. Пределы дополнительной погрешности от влияния температуры составляют 0,1 основной погрешности на каждый 1 °С изменение температуры окружающей среды; 2. 1изм — измеренное значение силы постоянного тока утечки контактным способом. | |||
Таблица 5 - Метрологические характеристики клещей в режиме измерения силы переменного тока бесконтактным способом
|
Модификация |
Предел измерений, А |
Значение единицы младшего разряда (к), А |
Диапазон частот, Гц |
Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока, А |
|
VERDO CM6105 |
6 А 60 А 190 А |
0,001 А 0,01 А 0,1 А |
от 45 до 65 |
±(0,05-Тизм+8-к) А ±(0,025-!изм+4-к) А ±(0,025-!изм+4-к) А |
|
VERDO CM6108 |
5,5 А 55 А 400 А 590 А |
0,001 А 0,01 А 0,1 А 0,1 А |
от 45 до 65 |
±(0,05-1изм+8-к) А ±(0,025-!изм+8-к) А ±(0,03-Тизм+8-к) А ±(0,03-!изм+10-к) А |
|
VERDO CM6109 |
5,9 А 59 А 400 А 600 А |
0,001 А 0,01 А 0,1 А 0,1 А |
от 45 до 65 |
±(0,05-Тизм+8-к) А ±(0,05-Тизм+8-к) А ±(0,025-!изм+8-к) А ±(0,030-!изм+10-к) А |
|
VERDO CM6111 |
60 А |
0,01 А |
от 45 до 65 |
±(0,015- !изм+5-к) А |
|
от 65 до 200 |
±(0,025- !изм+5-к) А | |||
|
от 200 до 400 |
±(0,03-Тизм+5-к) А | |||
|
600 А |
0,1 А |
от 45 до 65 |
±(0,015- !изм+5-к) А | |
|
от 65 до 100 |
±(0,025- !изм+5-к) А | |||
|
1000 А |
1 А |
от 45 до 65 |
±(0,02-1Изм+5-к) А | |
|
от 65 до 100 |
±(0,03-1ИзМ+5-к) А | |||
|
3000 А |
1 А |
50 или 60 |
±(0,03-1Изм+5-к) А | |
|
VERDO CM6113 |
60 А 600 А 1000 А |
0,01 А 0,1 А 1 А |
от 45 до 65 |
±(0,03-ТИзм+5-к) А ±(0,03-ТИзм+5-к) А ±(0,03-Тизм+5- к) А |
|
VERDO CM6114 |
60 А 600 А 1000 А |
0,01 А 0,1 А 1 А |
от 45 до 65 |
±(0,03-ТИзм+5-к) А ±(0,03-ТИзм+5-к) А ±(0,03-ТИзм+5-к) А |
|
VERDO CM6116 |
60 А 600 А |
0,01 А 0,1 А |
от 40 до 100 |
±(0,03-!изм+10-к) А ±(0,03-!изм+10-к) А |
|
VERDO CM6117 |
40 А 350 А |
0,01 А 0,1 А |
от 40 до 100 |
±(0,03Ъзм+6±) А ±(0,03Ъзм+6±) А |
|
VERDO CM6118 |
5,9 А 59 А 100 А |
0,001 А 0,01 А 0,1 А |
от 45 до 65 |
±(0,05-!изм+6-к) А ±(0,08-!изм+6-к) А ±(0,025-!изм+6-к) А |
|
VERDO CM6119 |
50 А 400 А 550 А |
0,01 А 0,1 А 0,1 А |
от 45 до 65 |
±(0,025-!изм+8-к) А ±(0,025-!изм+8-к) А ±(0,03-!изм+10-к) А |
Продолжение таблицы 5
|
Модификация |
Диапазон измерений, А |
Значение единицы младшего разряда (k), А |
Диапазон частот, Гц |
Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока, А |
|
VERDO CM6120 |
50 А 400 А 550 А |
0,01 А 0,1 А 0,1 А |
от 45 до 65 |
±(0,05-Тизм+8-к) А ±(0,05-Тизм+8-к) А ±(0,05-1изм+10-к) А |
|
VERDO CM6121 |
60 А 600 А 1000 А |
0,01 А 0,1 А 1 А |
от 45 до 65 |
±(0,025-!изм+8-к) А ±(0,04-Тизм+8-к) А ±(0,025-!изм+8-к) А |
|
VERDO CM6122 |
60 А 600 А 1000 А |
0,01 А 0,1 А 1 А |
от 45 до 65 |
±(0,025-!изм+8-к) А ±(0,025-!изм+8-к) А ±(0,025-!изм+8-к) А |
|
VERDO CM6201 |
20 А 40 А 100 А 200 А 450 А 1000 А |
0,01 А 0,01 А 0,1 А 0,1 А 1 А 1 А |
от 45 до 65 |
±(0,05-Тизм+5-к) А ±(0,05-Тизм+5-к) А ±(0,05-Тизм+5-к) А ±(0,05-Тизм+5-к) А ±(0,05-Тизм+5-к) А ±(0,05-Тизм+5-к) А |
|
VERDO CM6202 |
40 А 100 А 400 А 1000 А |
0,1 А 0,1 А 0,1 А 0,1 А |
от 45 до 65 |
±(0,02-Тизм+5-к) А ±(0,02-Тизм+5-к) А ±(0,02-Тизм+5-к) А ±(0,02-Тизм+5-к) А |
|
Примечания: 1. Пределы дополнительной погрешности от влияния температуры составляют 0,1 основной погрешности на каждый 1 °С изменение температуры окружающей среды; 2. 1изм — измеренное значение силы переменного тока бесконтактным способом. | ||||
Таблица 6 - Метрологические характеристики клещей в режиме измерения электрического сопротивления______________________________________________________________________
|
Модификация |
Предел измерений, Ом, кОм, МОм |
Значение единицы младшего разряда (к), Ом, кОм, МОм |
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления, Ом, кОм, МОм |
|
VERDO CM6105 |
6 кОм |
0,001 кОм |
±(0,008-R^+5-к) кОм |
|
VERDO CM6108 |
5,9 кОм 59 кОм 590 кОм 5,9 МОм 59 МОм |
0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(0,008-R^+S-к) кОм ±(0,008^изм+3^к) кОм ±(0,008^изм+3^к) кОм ±(0,008-R^+S-к) МОм ±(0,008^изм+3^к) МОм |
Продолжение таблицы 6
|
Модификация |
Предел измерений, Ом, кОм, МОм |
Значение единицы младшего разряда (k), Ом, кОм, МОм |
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления, Ом, кОм, МОм |
|
5,9 кОм |
0,001 кОм |
±(0,008^изм+3±) кОм | |
|
59 кОм |
0,01 кОм |
±(0,008^изм+3±) кОм | |
|
VERDO CM6109 |
590 кОм |
0,1 кОм |
±(0,008^изм+3±) кОм |
|
5,9 МОм |
0,001 МОм |
±(0,008^изм+3±) МОм | |
|
10 МОм |
0,01 МОм |
±(0,008-R^S-k) МОм | |
|
6 кОм |
0,001 кОм |
±(0,010^изм+3±) Ом | |
|
VERDO CM6111 |
60 кОм |
0,01 кОм |
±(0,010^изм+3±) кОм |
|
600 кОм |
0,1 кОм |
±(0,010^изм+3±) кОм | |
|
6 МОм |
0,001 МОм |
±(0,010^изм+3±) МОм | |
|
600 Ом |
0,1 Ом |
±(0,010^изм+3±) Ом | |
|
6 кОм |
0,001 кОм |
±(0,010^изм+3±) кОм | |
|
VERDO CM6113 |
60 кОм |
0,01 кОм |
±(0,010-R^S-k) кОм |
|
600 кОм |
0,1 кОм |
±(0,010-R^S-k) кОм | |
|
6 МОм |
0,001 МОм |
±(0,010^изм+3±) МОм | |
|
60 МОм |
0,01 МОм |
±(0,012^изм+30±) МОм | |
|
5,9 кОм |
0,001 кОм |
±(0,008^изм+3±) кОм | |
|
59 кОм |
0,01 кОм |
±(0,008-R^S-k) кОм | |
|
VERDO CM6114 |
590 кОм |
0,1 кОм |
±(0,008-R^S-k) кОм |
|
5,9 МОм |
0,001 МОм |
±(0,008-R^S-k) МОм | |
|
10 МОм |
0,01 МОм |
±(0,008-R^S-k) МОм | |
|
620 Ом |
0,1 Ом |
±(0,012^изм+2^) Ом | |
|
6,2 кОм |
0,001 кОм |
±(0,012^изм+2^) кОм | |
|
VERDO CM6116 |
62 кОм |
0,01 кОм |
±(0,012-R^l-k) кОм |
|
620 кОм |
0,1 кОм |
±(0,012-R^l-k) кОм | |
|
6,2 МОм |
0,001 МОм |
±(0,012^изм+2-к) МОм | |
|
60 МОм |
0,01 МОм |
±(0,02^изм+5-к) МОм | |
|
400 Ом |
0,1 Ом |
±(0,008^изм+3±) Ом | |
|
4 кОм |
0,001 кОм |
±(0,008^изм+3±) кОм | |
|
40 кОм |
0,01 кОм |
±(0,008^изм+3±) кОм | |
|
VERDO CM6117 |
400 кОм |
0,1 кОм | |
|
3,9 МОм |
0,001 МОм |
±(0,008-R^S-k) МОм | |
|
40 МОм |
0,01 МОм |
±(0,012^изм+3-к) МОм | |
|
VERDO CM6118 |
6 кОм |
0,001 кОм |
±(0,008^изм+3±) кОм |
|
6 кОм |
0,001 кОм |
±(0,008^изм+3±) кОм | |
|
60 кОм |
0,01 кОм |
±(0,008-R^S-k) кОм | |
|
VERDO CM6119 |
550 кОм |
0,1 кОм |
±(0,008-R^S-k) кОм |
|
6 МОм |
0,001 МОм |
±(0,008-R^S-k) МОм | |
|
60 МОм |
0,01 МОм |
±(0,008-R^S-k) МОм |
Продолжение таблицы 6
|
Модификация |
Предел измерений, Ом, кОм, МОм |
Значение единицы младшего разряда (к), Ом, кОм, МОм |
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления, Ом, кОм, МОм |
|
VERDO CM6120 |
5,9 кОм 60 кОм 590 кОм 6 МОм 10 МОм |
0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(0,008-R^S-к) кОм ±(0,008^Кизм+3^) кОм ±(0,008^Кизм+3^) кОм ±(0,008-R^S-к) МОм ±(0,008^Кизм+3^) МОм |
|
VERDO CM6121 |
600 Ом 6 кОм 60 кОм 600 кОм 6 МОм 60 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(0,010-R^+S-к) Ом ±(0,010^Кизм+3^) кОм ±(0,010^Кизм+3^) кОм ±(0,010^Кизм+3^) кОм ±(0,010-Rh^S-к) МОм ±(0,02^Кизм+30±) МОм |
|
VERDO CM6122 |
6 кОм 60 кОм 600 кОм 6 МОм 10 МОм |
0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(0,008-R^+S-к) кОм ±(0,008^Кизм+3^) кОм ±(0,008^Кизм+3^) кОм ±(0,008^Кизм+3^) МОм ±(0,008^Кизм+3^) МОм |
|
Примечания: 1. Пределы дополнительной погрешности от влияния температуры составляют 0,1 основной погрешности на каждый 1 °С изменение температуры окружающей среды; 2. Кизм - измеренное значение электрического сопротивления. | |||
Таблица 7 - Метрологические характеристики клещей в режиме измерения частоты переменного тока, напряжения переменного тока
|
Модификация |
Характеристика |
Диапазон измерений, Гц, кГц, МГц |
Значение единицы младшего разряда (к), Гц, кГц, МГц |
Чувствительность (сигнал не менее). Действующее значение |
Пределы допускаемойосновной абсолютной погрешности измерений частоты переменного тока/ напряжения переменного тока, Гц, кГц,МГц |
|
VERDO CM6105 |
Б/контактное измерение тока |
от 40 до 60 Гц |
0,1 Гц |
0,2 А |
±(0,01-£изм+5-к) Гц |
|
от 60 до 1000 Гц |
1 Гц |
±(0,01-£изм+5-к) Гц | |||
|
Переменное напряжение |
от 40 до 60 Гц |
0,1 Гц |
5 В |
±(0,01-£изм+5-к) Гц | |
|
от 60 до 1000 Гц |
1 Гц |
50 В |
±(0,01Дизм+5-к) Гц | ||
|
VERDO CM6108 |
Б/контактное измерение тока |
от 40 до 60 Гц |
0,1 Гц |
0,2 А |
±(0,01-£изм+5-к) Гц |
|
от 60 до 1000 Гц |
1 Гц |
±(0,01-£изм+5-к) Гц | |||
|
Переменное напряжение |
от 40 до 60 Гц |
0,1 Гц |
0,8 В |
±(0,01Дизм+5-к) Гц | |
|
от 60 до 1000 Гц |
1 Гц |
±(0,01-£изм+5-к) Гц |
Продолжение таблицы 7
|
Модификация |
Характеристика |
Диапазон измерений, Гц, кГц, МГц |
Значение единицы младшего разряда (к), Гц, кГц, МГц |
Чувствительность (сигнал не менее). Действующее значение |
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока/ напряжения переменного тока, Г ц, кГц,МГц |
|
VERDO CM6109 |
Б/контактное измерение тока |
от 40 до 60 Гц |
0,1 Гц |
0,2 А |
±(0,01-£изм+5-к) Гц |
|
от 60 до 1000 Гц |
1 Гц |
±(0,01-£изм+5-к) Гц | |||
|
Переменное напряжение |
от 40 до 60 Гц |
0,1 Гц |
0,8 В |
±(0,01-£изм+5-к) Гц | |
|
от 60 до 1000 Гц |
1 Гц |
±(0,01-£изм+5-к) Гц | |||
|
VERDO CM6111 |
Б/контактное измерение тока |
от 40 до 950 Гц |
0,1 Гц |
10 А |
±(0,005Пизм+2^к) Гц |
|
Переменное напряжение |
от 40 до 950 Гц |
0,1 Гц |
1 В |
±(0,005Пизм+2^к) Гц | |
|
от 950 Гц до 10 кГц |
1 Гц |
±(0,005Пизм+2^к) Гц | |||
|
VERDO CM6113 |
Б/контактное измерение тока |
от 10 до 100 Гц |
0,01 Гц |
2 А |
±(0,01-£изм+5-к) Гц |
|
от 100 до 1000 Гц |
0,1 Гц |
±(0,01-£изм+5-к) Гц | |||
|
Переменное напряжение |
от 10 до 100 Гц |
0,01 Гц |
0,8 В |
±(0,01-£изм+5-к) Гц | |
|
от 100 до1000 Гц |
0,1 Гц |
±(0,01-£изм+5-к) Гц | |||
|
от 1000 Гц до 10 кГц |
0,001 кГц |
±(0,01-£изм+5-к) кГц | |||
|
VERDO CM6114 |
Б/контактное измерение тока |
от 40 до 60Гц |
0,1 Гц |
2 А |
±(0,01-£изм+5-к) Гц |
|
от 60 до 1000 Гц |
1 Гц |
±(0,01-£изм+5-к) Гц | |||
|
Переменное напряжение |
от 40 до 60 Гц |
0,1 Гц |
0,8 В |
±(0,01-£изм+5-к) Гц | |
|
от 60 до 1000 Гц |
1 Гц |
±(0,01-£изм+5-к) Гц | |||
|
VERDO CM6116 |
Б/контактное измерение тока |
от 10 Гц до 660 Гц |
0,1 Гц |
1 А |
±(0,015Пизм+5^к) Гц |
|
от 660 Гц до 1 кГц |
0,001 кГц |
±(0,015-Гизм+5-к) кГц | |||
|
Переменное напряжение |
от 10 Гц до 660 Гц |
0,1 Гц |
0,2 В |
±(0,015-Гизм+5-к) Гц | |
|
от 660 Гц до 6,6 кГц |
0,001 кГц |
±(0,015-Гизм+5-к) кГц | |||
|
от 6,6 кГц до 10 кГц |
0,01 кГц |
±(0,015-Гизм+5-к) кГц | |||
|
VERDO CM6117 |
Б/контактное измерение тока |
от 10 Гц до 1 кГц |
0,001 кГц |
4 А |
±(0,015-£изм+5-к) кГц |
|
Переменное напряжение |
от 10 Гц до 100 Гц |
0,01 Гц |
0,6 В |
±(0,015-fBBM+5-k) Гц | |
|
от 100 Гц до 900 Гц |
0,1 Гц |
±(0,015-£изм+5-к) Гц | |||
|
от 900 Гц до 10 кГц |
0,001 кГц |
±(0,015-£изм+5-к) кГц |
Продолжение таблицы 7
|
Модифика -ция |
Характеристик а |
Диапазон измерений, Гц,кГц, МГц |
Значение единицы младшего разряда (k), Гц, кГц, МГц |
Чувствительность (сигнал не менее). Действующее значение |
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока/ напряжения переменного тока, Гц, кГц, МГц |
|
VERDO CM6118 |
Б/контактное измерение тока |
от 40 до 60 Гц |
0,1 Гц |
0,2 А |
±(0,01-£изм+5-к) Гц |
|
от 60 до 1000 Гц |
1 Гц |
±(0,01-fH3M+5-k) Гц | |||
|
Переменное напряжение |
от 40 до 59 Гц |
0,1 Гц |
0,8 В |
±(0,01-fH3M+5-k) Гц | |
|
от 60 до 1000 Гц |
1 Гц |
±C0,01-fH3N+5-k) Гц | |||
|
VERDO CM6119 |
Б/контактное измерение тока |
от 40 до 60 Гц |
0,1 Гц |
2 А |
±(0,01-fH3M+5-k) Гц |
|
от 60 до 1000 Гц |
1 Гц |
±(0,01-fH3M+5-k) Гц | |||
|
Переменное напряжение |
от 40 до 60 Гц |
0,1 Гц |
0,8 В |
±C0,01-fH3N+5-k) Гц | |
|
от 60 до 1000 Гц |
1 Гц |
±(0,01-fH3M+5-k) Гц | |||
|
VERDO CM6120 |
Б/контактное измерение тока |
от 40 до 60 Гц |
0,1 Гц |
0,2 А |
±(0,01-fH3M+5-k) Гц |
|
от 60 до 1000 Гц |
1 Гц |
±(0,01-fH3M+5-k) Гц | |||
|
Переменное напряжение |
от 40 до 60 Гц |
0,1 Гц |
0,8 В |
±C0,01-fH3N+5-k) Гц | |
|
от 60 до 1000 Гц |
1 Гц |
±(0,01-fH3M+5-k) Гц | |||
|
VERDO CM6121 |
Б/контактное измерение тока |
от 10 Гц до 100 Гц |
0,01 Гц |
2 А |
±(0,01-fH3M+5-k) Гц |
|
от 100 Гц до 1000 Гц |
0,1 Гц |
±(0,01-fH3M+5-k) Гц | |||
|
Переменное напряжение |
от 10 Гц до 100 Гц |
0,01 Гц |
0,8 |
±C0,01-fH3N+5-k) Гц | |
|
от 100 Гц до 1000 Гц |
0,1 Гц |
±(0,01-fH3M+5-k) Гц | |||
|
от 1 кГц до 10 кГц |
0,001 кГц |
±C0,01-fH3M+5-k) кГц | |||
|
VERDO CM6122 |
Б/контактное измерение тока |
от 40 до 60 Гц |
0,1 Гц |
0,2 А |
±(0,01-fH3M+5-k) Гц |
|
от 60 до 1000 Гц |
1 Гц |
±(0,01-fH3M+5-k) Гц | |||
|
Переменное напряжение |
от 40 до 60 Гц |
0,1 Гц |
0,8 В |
±C0,01-fH3N+5-k) Гц | |
|
от 60 до 1000 Гц |
1 Гц |
±(0,01-fH3M+5-k) Гц | |||
|
VERDO CM6201 |
Переменное напряжение |
от 30 Гц до 1 кГц |
0,1 Гц |
50 В |
±(0,005Пизм+Гк) Гц |
|
VERDO CM6202 |
Переменное напряжение |
от 20 Гц до 990 Гц |
0,1 Гц |
20 В |
±(0,005Дизм+1-к) Гц |
Примечания:
1. Пределы дополнительной погрешности от влияния температуры составляют 0,1
основной погрешности на каждый 1 °С изменение температуры окружающей среды;
2. 1изм — измеренное значение частоты переменного тока.
Таблица 8 - Метрологические характеристики клещей в режиме прямого измерения частоты
|
Модификация |
Предел измерений, Гц,кГц, МГц |
Значение единицы младшего разряда (к), Гц, кГц, МГц |
Чувствительность (сигнал не менее) |
Пределы допускаемой основной абсолютной погрешности измерений частоты, Гц, кГц, МГц |
|
VERDO CM6117 |
9,999 Гц 99,99 Гц 999,9 Гц 9,999 кГц 99,99 кГц 999,9 кГц 9,999 МГц |
0,001 Гц 0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц 0,001 МГц |
200 мВскз (не более 10 Вскз) |
±(0,005 Пизм+2^к) Гц ±(0,005Пизм+2^к) Гц ±(0,005Пизм+2^к) Гц ±(0,005Пизм+2к) кГц ±(0,005Пизм+2к) кГц ±(0,005Пизм+2к) кГц ±(0,005-Гизм+2-к) МГц |
Примечания:
1. Пределы дополнительной погрешности от влияния температуры составляют 0,1 основной погрешности на каждый 1 °С изменение температуры окружающей среды;
2. &зм - измеренное значение частоты переменного тока.
Таблица 9 - Метрологические характеристики клещей в режиме измерения электрической емкости
|
Модификация |
Предел измерений, нФ, мкФ, мФ |
Значение единицы младшего разряда (к) |
Пределы допускаемой основной абсолютной погрешности измерений электрической емкости, нФ, мкФ, мФ |
|
VERDO CM6108 |
580 мкФ 5900 мкФ |
0,1 мкФ 1 мкФ |
±(0,04-Сизм+3'к) мкФ ±(0,04-Сизм+3-к) мкФ |
|
VERDO CM6113 |
60 нФ 600 нФ 6 мкФ 60 мкФ 600 мкФ 6 мФ 60 мФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ 10 мкФ |
±(0,04<изм+4^к) нФ ±(0,04-Сизм+4-к) нФ ±(0,04-Сизм+4-к) мкФ ±(0,04<изм+4^к) мкФ ±(0,04<изм+4^к) мкФ ±(0,04-Сизм+4-к) мФ ±(0,04-Сизм+4-к) мФ |
|
VERDO CM6116 |
10 мкФ 100 мкФ 1000 мкФ 10 мФ 100 мФ |
0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ 0,01 мФ |
±(0,04-Сизм+5-к) мкФ ±(0,04-Сизм+3-к) мкФ ±(0,04-Сизм+3-к) мкФ ±(0,04<изм+3±) мФ ±(0,04<изм+3±) мФ |
Продолжение таблицы 9
|
Модификация |
Предел измерений, нФ, мкФ, мФ |
Значение единицы младшего разряда (к) |
Пределы допускаемой основной абсолютной погрешности измерений электрической емкости, нФ, мкФ, мФ |
|
400 нФ |
0,1 нФ |
±(0,04-Сизм+5-к) нФ | |
|
4 мкФ |
0,001 мкФ |
±(0,04-Сизм+5-к) мкФ | |
|
VERDO CM6117 |
40 мкФ |
0,01 мкФ |
±(0,04-Сизм+5-к) мкФ |
|
390 мкФ |
0,1 мкФ |
±(0,04-Сизм+5-к) мкФ | |
|
4000 мкФ |
1 мкФ |
±(0,04-Сизм+5-к) мкФ | |
|
VERDO CM6119 |
570 мкФ |
0,1 мкФ |
±(0,04-Сизм+3'к) мкФ |
|
5700 мкФ |
1 мкФ |
±(0,04-Сизм+3'к) мкФ | |
|
60 нФ |
0,01 нФ |
±(0,04-Сизм+3-к) нФ | |
|
600 нФ |
0,1 нФ |
±(0,04-Сизм+3-к) нФ | |
|
6 мкФ |
1 нФ |
±(0,04-Сизм+3-к) мкФ | |
|
VERDO CM6121 |
60 мкФ |
10 нФ |
±(0,04-Сизм+3-к) мкФ |
|
600 мкФ |
100 нФ |
±(0,04-Сизм+3-к) мкФ | |
|
6 мФ |
1 мкФ |
±(0,04-Сизм+3-к) мФ | |
|
60 мФ |
10 мкФ |
±(0,04-Сизм+3-к) мФ | |
|
Примечания: 1. Пределы дополнительной погрешности от влияния температуры составляют 0,1 | |||
|
основной погрешности на каждый 1 °С изменение температуры окружающей среды; | |||
|
2. Сизм - измеренное значение электрической емкости переменного тока. | |||
Таблица 10 - Метрологические характеристики клещей в режиме измерения активной мощности переменного тока (1-фазные измерения модификации CM6201, CM6202; 3-фазные измерения только модификация CM6202)_____________________________________________________
|
Модификация |
Предел измерений, кВт |
Значение единицы младшего разряда (к), кВт |
Пределы допускаемой основной абсолютной погрешности измерений активной мощности переменного тока, кВт |
|
VERDO CM6201 |
30 кВт 60 кВт 120 кВт 150 кВт 300 кВт 600 кВт |
0,01 кВт 0,01 кВт 0,1 кВт 0,1 кВт 0,1 кВт 0,1 кВт |
±(0,05-Ризм+5-к) |
Продолжение таблицы 10
|
VERDO CM6202 |
4 кВт 10 кВт 40 кВт 100 кВт 600 кВт |
0,01 кВт 0,01 кВт 0,01 кВт 0,01 кВт 0,1 кВт |
±(0,05-Ризм+5-к) |
|
Примечания: 1. Пределы дополнительной погрешности от влияния температуры составляют 0,1 основной погрешности на каждый 1 °С изменение температуры окружающей среды; 2. Ризм — измеренное значение активной мощности переменного тока. | |||
Таблица 11 - Метрологические характеристики клещей в режиме измерения полной мощности переменного тока (1-фазные измерения модификации CM6201, CM6202; 3-фазные измерения только модификация CM6202)
|
Модификация |
Предел измерений, кВА |
Значение единицы младшего разряда (к), кВА |
Пределы допускаемой основной абсолютной погрешности измерений полной мощности переменного тока, кВА |
|
VERDO CM6201 |
3 кВА 12 кВА 30 кВА 120 кВА 150 кВА 600 кВА |
0,001 кВА 0,01 кВА 0,01 кВА 0,1 кВА 0,1 кВА 0,1 кВА |
±(0,05^изм+5^к) |
|
VERDO CM6202 |
4 кВА 10 кВА 40 кВА 100 кВА 600 кВА |
0,01 кВА 0,01 кВА 0,01 кВА 0,01 кВА 0,1 кВА |
±(0,05^изм+5^к) |
|
Примечания: 1. Пределы дополнительной погрешности от влияния температуры составляют 0,1 основной погрешности на каждый 1 °С изменение температуры окружающей среды; 2. S^itf — измеренное значение полной мощности переменного тока. | |||
Таблица 12 - Метрологические характеристики клещей в режиме измерения реактивной мощности переменного тока (1-фазные измерения модификации CM6201, CM6202; 3-фазные измерения . только модификация CM6202)______________________________________________
|
Модификация |
Предел измерений, кВар |
Значение единицы младшего разряда (k), кВар |
Пределы допускаемой основной абсолютной погрешности измерений реактивной мощности переменного тока, кВар |
|
VERDO CM6201 |
3 кВар 12 кВар 30 кВар 120 кВар 150 кВар 600 кВар |
0,001 кВар 0,01 кВар 0,01 кВар 0,1 кВар 0,1 кВар 0,1 кВар |
±(0,05^изм+5^) |
|
VERDO CM6202 |
4 кВар 10 кВар 40 кВар 100 кВар 600 кВар |
0,01 кВар 0,01 кВар 0,01 кВар 0,01 кВар 0,1 кВар |
±(0,05^изм+5^) |
|
Примечания: 1. Пределы дополнительной погрешности от влияния температуры составляют 0,1 основной погрешности на каждый 1 °С изменение температуры окружающей среды; 2. ^^изм - измеренное значение реактивной мощности переменного тока. | |||
Таблица 13 - Метрологические характеристики клещей в режиме измерения коэффициента мощности (PF = cosф) (1-фазные измерения модификации CM6201, CM6202; 3-фазные измерения только модификации CM6202)
|
Модификация |
Диапазон измерений |
Значение единицы младшего разряда |
Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности |
|
VERDO CM6201 |
от 0,3 до 1 |
0,001 |
±0,07 •PF изм+2-k |
|
VERDO CM6202 |
от 0,3 до 1 |
0,001 |
±0,07 •PF изм+2-k |
|
Примечание: 1. Пределы дополнительной погрешности от влияния температуры составляют 0,1 основной погрешности на каждый 1 °С изменение температуры окружающей среды; 2. При измерении реактивной мощности значение коэффициента мощности не нормируется. | |||
Таблица 14 - Метрологические характеристики клещей в режиме измерений сигналов от термопары типа К
|
Модификация |
Диапазон измерений, °C |
Значение единицы младшего разряда (k), °C |
Пределы допускаемой основной приведенной погрешности измерений температуры3 (у), % |
|
VERDO CM6108 |
от -10 до+990 |
1 |
±0,5 |
|
VERDO CM6113 |
от -10 до+1000 |
1 |
±0,5 |
|
VERDO CM6119 |
от -10 до+1000 |
1 |
±0,5 |
|
VERDO CM6121 |
от -10 до+1000 |
1 |
±0,5 |
|
Примечания: 1. Пределы дополнительной погрешности от влияния температуры составляют 0,1 основной погрешности на каждый 1 °С изменение температуры окружающей среды; 2. Погрешность термопары типа K (ТХА) по ГОСТ Р 8.585- 2001 не учитывается; 3. За нормирующее значение при определении основной приведенной погрешности измерения температуры принимается значение верхней границы диапазона измерений. | |||
Таблица 15 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип блока питания | |
|
VERDO CM6105 |
ААА (2 х 1,5 В) |
|
VERDO CM6108 |
ААА (2 х 1,5 В) |
|
VERDO CM6109 |
ААА (2 х 1,5 В) |
|
VERDO CM6111 |
ААА (3 х 1,5 В) |
|
VERDO CM6113 |
ААА (3 х 1,5 В) |
|
VERDO CM6114 |
ААА (3 х 1,5 В) |
|
VERDO CM6116 |
ААА (3 х 1,5 В) |
|
VERDO CM6117 |
ААА (3 х 1,5 В) |
|
VERDO CM6118 |
ААА (2 х 1,5 В) |
|
VERDO CM6119 |
ААА (2 х 1,5 В) |
|
VERDO CM6120 |
ААА (2 х 1,5 В) |
|
VERDO CM6121 |
ААА (3 х 1,5 В) |
|
VERDO CM6122 |
ААА (3 х 1,5 В) |
|
VERDO CM6201 |
АА (4 х 1,5 В) |
|
VERDO CM6202 |
АА (4 х 1,5 В) |
|
Габаритные размеры (высота х ширина х глубина) | |
|
VERDO CM6105 |
158х55х29 |
|
VERDO CM6108 |
189х64х34 |
|
VERDO CM6109 |
189х64х34 |
|
VERDO CM6111 |
324х180х28 |
|
VERDO CM6113 |
247х84х40 |
|
VERDO CM6114 |
247x84x40 |
|
VERDO CM6116 |
209x70x37 |
Продолжение таблицы 15
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высота х ширина х глубина) | |
|
VERDO CM6117 |
209x70x37 |
|
VERDO CM6118 |
158х55х29 |
|
VERDO CM6119 |
189x64x34 |
|
VERDO CM6120 |
189x64x34 |
|
VERDO CM6121 |
247x85x40 |
|
VERDO CM6122 |
230x76x40 |
|
VERDO CM6201 |
300x96x50 |
|
VERDO CM6202 |
300x96x50 |
|
Масса, г | |
|
VERDO CM6105 |
122,4 |
|
VERDO CM6108 |
187 |
|
VERDO CM6109 |
184 |
|
VERDO CM6111 |
178 |
|
VERDO CM6113 |
314 |
|
VERDO CM6114 |
314 |
|
VERDO CM6116 |
236 |
|
VERDO CM6117 |
237 |
|
VERDO CM6118 |
115 |
|
VERDO CM6119 |
180 |
|
VERDO CM6120 |
177 |
|
VERDO CM6121 |
310 |
|
VERDO CM6122 |
312 |
|
VERDO CM6201 |
530 |
|
VERDO CM6202 |
560 |
|
Диаметр обхвата, мм | |
|
VERDO CM6105 |
20 |
|
VERDO CM6108 |
24 |
|
VERDO CM6109 |
24 |
|
VERDO CM6111 |
150 |
|
VERDO CM6113 |
35 |
|
VERDO CM6114 |
35 |
|
VERDO CM6116 |
26 |
|
VERDO CM6117 |
26 |
|
VERDO CM6118 |
20 |
|
VERDO CM6119 |
24 |
|
VERDO CM6120 |
24 |
|
VERDO CM6121 |
35 |
|
VERDO CM6122 |
35 |
|
VERDO CM6201 |
50 |
|
VERDO CM6202 |
50 |
Продолжение таблицы 15
|
Наименование характеристики |
Значение |
|
Дисплей ЖКИ, количество отсчетов | |
|
VERDO CM6105, VERDO CM6108, VERDO CM6109, VERDO CM6111, VERDO CM6113, VERDO CM6114, VERDO CM6116, VERDO CM6117, VERDO CM6118, VERDO CM6119, VERDO CM6120, VERDO CM6121, VERDO CM6122, VERDO CM6201, VERDO CM6202 |
6000 |
|
Нормальные условия применения: - температура окружающей среды, °C - относительная влажность при температуре+25 °C %, не более - атмосферное давление, кПа |
от+18 до+28 80 от 84 до 106 |
|
Рабочие условия применения: - температура окружающей среды, °C - относительная влажность при температуре+25 °C %, не более - атмосферное давление, кПа |
от 0 до+40 80 от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на корпус клещей методом информационной наклейки или шелкографии, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 16 - Комплектность средства измерений
|
Наименование |
Обозначени е |
Количество, шт./экз. |
Примечание |
|
Клещи |
- |
1 |
- |
|
Измерительные провода со щупами |
- |
1 пара |
- |
|
Термопара |
- |
1 |
только для VERDO CM6108, VERDO CM6113, VERDO CM6119, VERDO CM6121 |
|
Руководство по эксплуатации |
- |
1 |
- |
|
Кейс для переноски (опционально) |
- |
1 |
- |
|
Комплект батарей (опционально) |
- |
Сведения о методах измерений
приведены в разделе «Работа с прибором» руководства по эксплуатации для CM6111, CM6113, CM6114, CM6121; CM6122; «Инструкция по работе с прибором» для CM6105, CM6108, CM6109, CM6116, CM6117, CM6118, CM6119, CM6120, CM6201; «Проведение измерений» для CM6202.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи, измерительные цифровые напряжения и тока, сопротивления. Общие технические условия и методы испытаний»;
Техническая документация фирмы-изготовителя;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10—8 до 100 А в диапазоне частот от 1-10’1 до 1 •106 Гц»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Приказ Росстандарта от 10 сентября 2025 г. № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц».
Смотрите также
