Комплекты калибровочных мер ККМВ
| Номер в ГРСИ РФ: | 97407-26 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Комплекты калибровочных мер ККМВ (далее - ККМВ, комплект калибровочных мер) предназначены для хранения и передачи единиц комплексного коэффициента отражения (ККО) и комплексного коэффициента передачи (ККП) в волноводных трактах прямоугольного сечения: 90,0x45,0; 72,0x34; 58,0x25,0; 48,0x24,0; 40,0x20,0; 35,0x15,0; 28,5x12,6; 23,0x10,0; 17,0x8,0; 16,0x8,0; 11,0x5,5; 7,2x3,4; 5,2x2,6; 3,6x1,8; 2,4x1,2; 1,6x0,8; WR-340; WR-284; WR-229; WR-187; WR-159; WR-137; WR-112; WR-102; WR-90; WR-75; WR-62; WR-51; WR-42; WR-34; WR-28; WR-22; WR-19; WR-15; WR-12; WR-10; WR-8; WR-6 в диапазоне частот от 2,14 до 178,4 ГГц, применяются для калибровки скалярных и векторных анализаторов цепей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97407-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 15.01.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Комплекты калибровочных мер | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ККМВ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
ККМВ-90 ККМВ-72 ККМВ-58 ККМВ-48 ККМВ-40 ККМВ-35 ККМВ-28,5 ККМВ-23 ККМВ-17 ККМВ-16 ККМВ-11 ККМВ- 7,2 ККМВ-5,2 ККМВ-3,6 ККМВ-2,4 ККМВ-1,6 ККМВ-WR-340 ККМВ-WR-284 ККМВ-WR-229 ККМВ-WR-187 ККМВ-WR-159 ККМВ-WR-137 ККМВ-WR-112 ККМВ-WR-102 ККМВ-WR-90 ККМВ-WR-75 ККМВ-WR-62 ККМВ-WR-51 ККМВ-WR-42 ККМВ-WR-34 ККМВ-WR-28 ККМВ-WR-22 ККМВ- WR-19 ККМВ-WR-15 ККМВ-WR-12 ККМВ-WR-10 ККМВ-WR-8 ККМВ-WR-6 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№48 от
15.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 45de5f27-802b-6f69-36dd-8bdc56db8920 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ФГУП «ВНИИФТРИ», РОССИЯ, 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11
Поверка
| Методика поверки / информация о поверке |
МП 113-25-007 Государственная система обеспечения единства измерений. Комплекты калибровочных мер ККМВ. Методика поверки
(с 15.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97407-26: Описание типа
2026-97407-26.pdf
|
Скачать | 334 КБ | |
|
97407-26: Методика поверки
МП 113-25-007
2026-mp97407-26.pdf
|
Скачать | 4.4 MБ |
Описание типа
Назначение
Комплекты калибровочных мер ККМВ (далее - ККМВ, комплект калибровочных мер) предназначены для хранения и передачи единиц комплексного коэффициента отражения (ККО) и комплексного коэффициента передачи (ККП) в волноводных трактах прямоугольного сечения: 90,0x45,0; 72,0x34; 58,0x25,0; 48,0x24,0; 40,0x20,0; 35,0x15,0; 28,5x12,6; 23,0x10,0; 17,0x8,0; 16,0x8,0; 11,0x5,5; 7,2x3,4; 5,2x2,6; 3,6x1,8; 2,4x1,2; 1,6x0,8; WR-340; WR-284; WR-229; WR-187; WR-159; WR-137; WR-112; WR-102; WR-90; WR-75; WR-62; WR-51; WR-42; WR-34; WR-28; WR-22; WR-19; WR-15; WR-12; WR-10; WR-8; WR-6 в диапазоне частот от 2,14 до 178,4 ГГц, применяются для калибровки скалярных и векторных анализаторов цепей.
Возможно использование ККМВ в качестве рабочего эталона (разряды для рабочих эталонов в государственной поверочной схеме не указаны) единиц комплексного коэффициента отражения в волноводных трактах в соответствии с Государственной поверочной схемой для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц, утвержденной Приказом Росстандарта №1796 от 05 августа 2024.
Описание
Принцип действия ККМВ основан на линии волновода, изготавливаемого с прецизионными размерами, что позволяет применить их как меру согласованной нагрузки и меру передачи с известным изменением фазы.
ККМВ изготавливаются в модификациях, отличающихся размерами сечений волноводного тракта и диапазоном рабочих частот, приведенных в таблице 1.
Таблица 1 - Модификации ККМВ
|
Наименование модификации |
Обозначение |
Размер сечений волноводного тракта |
|
Комплект калибровочных мер ККМВ-90 |
МФРН.411648.005-15 |
90,0x45,0 |
|
Комплект калибровочных мер ККМВ-72 |
МФРН.411648.005-14 |
72,0x34,0 |
|
Комплект калибровочных мер ККМВ-58 |
МФРН.411648.005-13 |
58,0x25,0 |
|
Комплект калибровочных мер ККМВ-48 |
МФРН.411648.005-12 |
48,0x24,0 |
|
Комплект калибровочных мер ККМВ-40 |
МФРН.411648.005-11 |
40,0x20,0 |
|
Наименование модификации |
Обозначение |
Размер сечений волноводного тракта |
|
Комплект калибровочных мер ККМВ-35 |
МФРН.411648.005-10 |
35,0x15,0 |
|
Комплект калибровочных мер ККМВ-28,5 |
МФРН.411648.005-9 |
28,5x12,6 |
|
Комплект калибровочных мер ККМВ-23 |
МФРН.411648.005-8 |
23,0x10,0 |
|
Комплект калибровочных мер ККМВ-17 |
МФРН.411648.005-7 |
17,0x8,0 |
|
Комплект калибровочных мер ККМВ-16 |
МФРН.411648.005-6 |
16,0x8,0 |
|
Комплект калибровочных мер ККМВ-11 |
МФРН.411648.005-5 |
11,0x5,5 |
|
Комплект калибровочных мер ККМВ-7,2 |
МФРН.411648.005-4 |
7,2x3,4 |
|
Комплект калибровочных мер ККМВ-5,2 |
МФРН.411648.005-3 |
5,2x2,6 |
|
Комплект калибровочных мер ККМВ-3,6 |
МФРН.411648.005-2 |
3,6x1,8 |
|
Комплект калибровочных мер ККМВ-2,4 |
МФРН.411648.005-1 |
2,4x1,2 |
|
Комплект калибровочных мер ККМВ-1,6 |
МФРН.411648.005 |
1,6x0,8 |
|
Комплект калибровочных мер KKMB-WR-340 |
МФРН.411648.005-37 |
86,360x43,180 (WR-340) |
|
Комплект калибровочных мер KKMB-WR-284 |
МФРН.411648.005-36 |
72,140x34,040 (WR-284) |
|
Комплект калибровочных мер KKMB-WR-229 |
МФРН.411648.005-35 |
58,170x29,080 (WR-229) |
|
Комплект калибровочных мер KKMB-WR-187 |
МФРН.411648.005-34 |
47,549x22,149 (WR-187) |
|
Комплект калибровочных мер KKMB-WR-159 |
МФРН.411648.005-33 |
40,386x20,193 (WR-159) |
|
Комплект калибровочных мер KKMB-WR-137 |
МФРН.411648.005-32 |
34,849x15,799 (WR-137) |
|
Комплект калибровочных мер KKMB-WR-112 |
МФРН.411648.005-31 |
28,499x12,624 (WR-112) |
|
Комплект калибровочных мер KKMB-WR-102 |
МФРН.411648.005-30 |
25,908x12,954 (WR-102) |
|
Комплект калибровочных мер KKMB-WR-90 |
МФРН.411648.005-29 |
22,860x10,160 (WR-90) |
|
Комплект калибровочных мер KKMB-WR-75 |
МФРН.411648.005-28 |
19,050x9,525 (WR-75) |
|
Комплект калибровочных мер KKMB-WR-62 |
МФРН.411648.005-27 |
15,799x7,899 (WR-62) |
|
Наименование модификации |
Обозначение |
Размер сечений волноводного тракта |
|
Комплект калибровочных мер KKMB-WR-51 |
МФРН.411648.005-26 |
12,954x6,477 (WR-51) |
|
Комплект калибровочных мер KKMB-WR-42 |
МФРН.411648.005-25 |
10,668x4,318 (WR-42) |
|
Комплект калибровочных мер KKMB-WR-34 |
МФРН.411648.005-24 |
8,636x4,318 (WR-34) |
|
Комплект калибровочных мер KKMB-WR-28 |
МФРН.411648.005-23 |
7,112x3,556 (WR-28) |
|
Комплект калибровочных мер ККМВ-WR^ |
МФРН.411648.005-22 |
5,690x2,845 (WR-22) |
|
Комплект калибровочных мер ККМВ-WR-^ |
МФРН.411648.005-21 |
4,775x2,388 (WR-19) |
|
Комплект калибровочных мер ККМВ-WR-^ |
МФРН.411648.005-20 |
3,759x1,880 (WR-15) |
|
Комплект калибровочных мер ККМВ-WR-n |
МФРН.411648.005-19 |
3,0988x1,5494 (WR-12) |
|
Комплект калибровочных мер ККМВ-WR-IO |
МФРН.411648.005-18 |
2,540x1,270 (WR-10) |
|
Комплект калибровочных мер ККМВ-WR^ |
МФРН.411648.005-17 |
2,032x1,016 (WR-8) |
|
Комплект калибровочных мер ККМВ-WR^ |
МФРН.411648.005-16 |
1,651x0,8255 (WR-6) |
В состав каждого комплекта входят отрезки линий Х/8, Х/4, 3Х/8, меры короткого замыкания, нагрузки согласованные подвижные, нагрузки согласованные фиксированные (далее - меры).
Каждая мера выполнена в виде отрезка прямоугольного волновода, имеющего стандартный фланец для подключения к тракту.
Нагрузка согласованная фиксированная представляет собой короткозамкнутый отрезок волноводной линии с размещённым в нём объёмным поглотителем.
Нагрузка согласованная подвижная представляет собой отрезок волноводной линии передачи с размещённым в ней по широкой стенке объёмным поглотителем, соединённым с механизмом перемещения. Механизм перемещения, регулирует положение поглощающего элемента внутри отрезка волновода. Механизм перемещения выполнен в виде микрометрического винта и имеет шкалу, отградуированную в миллиметрах и их сотых долях.

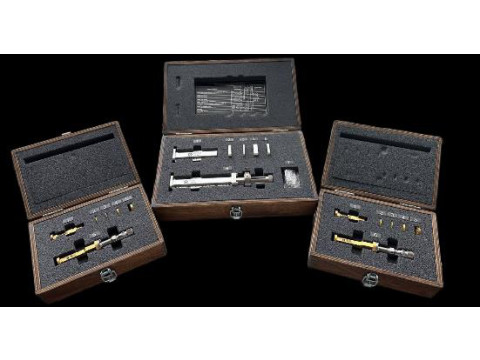

Внешний вид комплектов калибровочных мер волноводных трактов ККМВ представлен на рисунке 1.
Маркировка комплектов калибровочных мер ККМВ с обозначением наименования и товарного знака предприятия-изготовителя наносится на лицевую сторону деревянного футляра, представлена на рисунке 3. Заводской номер комплекта калибровочных мер ККМВ, состоящий из 10 цифр, наносится методом гравировки на бирку на боковую сторону деревянного футляра, представлен на рисунке 3. Заводской номер мер из комплекта калибровочных мер ККМВ, состоящий из 10 цифр, наносится на корпус каждой меры. Сведения о комплектности и заводских номерах мер из состава ККМВ приводятся в разделе 2 «Комплектность» документа МФРН.411648.005ПС «Комплекты калибровочных мер ККМВ. Паспорт».
Нанесение знака поверки на корпус деревянного футляра комплекта калибровочных мер не предусмотрено.
Общий вид мер из комплекта калибровочных мер ККМВ с обозначением типа и заводского номера представлен на рисунке 2.
Рисунок 1 - Внешний вид комплектов калибровочных мер ККМВ

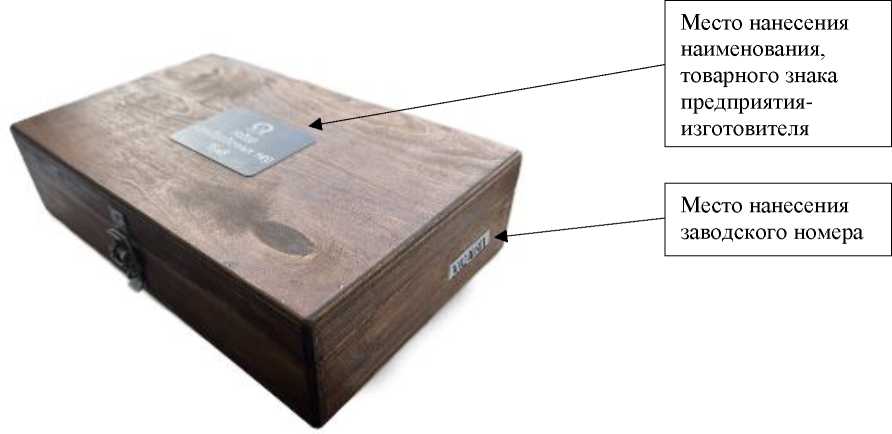

Место пломбирования
Место нанесения заводского номера
НСФ 3сй>г365»мап
— ® it

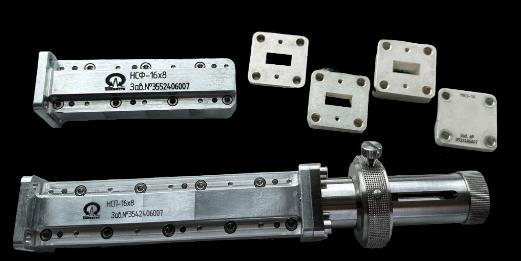

Рисунок 2 - Внешний вид мер из комплекта калибровочных мер ККМВ

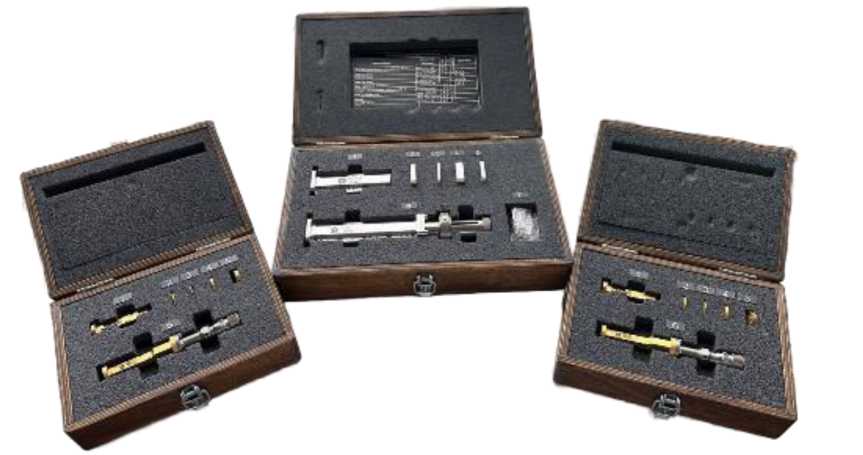

Рисунок 3 - Внешний вид комплекта калибровочных мер ККМВ с обозначением наименования, товарного знака предприятия-изготовителя и заводского номера
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГ ц, для присоединительных размеров фланцев волноводов прямоугольного сечения, мм: 90,0x45,0 |
от 2,14 до 3,20 |
|
72,0x34,0 |
от 2,59 до 3,94 |
|
58,0x25,0 |
от 3,20 до 4,80 |
|
48,0x24,0 |
от 3,94 до 5,64 |
|
40,0x20,0 |
от 4,80 до 6,85 |
|
35,0x15,0 |
от 5,64 до 8,15 |
|
28,5x12,6 |
от 6,85 до 9,93 |
|
23,0x10,0 |
от 8,15 до 12,05 |
|
17,0x8,0 |
от 11,55 до 16,66 |
|
16,0x8,0 |
от 12,05 до 17,44 |
|
11,0x5,5 |
от 17,44 до 25,95 |
|
7,2x3,4 |
от 25,95 до 37,50 |
|
5,2x2,6 |
от 37,50 до 53,57 |
|
3,6x1,8 |
от 53,57 до 78,33 |
|
2,4x1,2 |
от 78,33 до 118,1 |
|
1,6x0,8 |
от 118,1 до 178,4 |
|
86,360x43,180 (WR-340) |
от 2,20 до 3,30 |
|
72,140x34,040 (wR-284) |
от 2,60 до 3,95 |
|
58,170x29,080 (wR-229) |
от 3,30 до 4,90 |
|
47,549x22,149 (wR-187) |
от 3,95 до 5,85 |
|
Наименование характеристики |
Значение |
|
40,386x20,193 (WR-159) |
от 4,90 до 7,05 |
|
34,849x15,799 (WR-137) |
от 5,85 до 8,20 |
|
28,499x12,624 (wR-112) |
от 7,05 до 10,0 |
|
25,908x12,954 (wR-102) |
от 7,00 до 11,00 |
|
22,860x10,160 (wR-90) |
от 8,20 до 12,40 |
|
19,050x9,525 (WR-75) |
от 10,00 до 15,00 |
|
15,799x7,899 (wR-62) |
от 12,40 до 18,00 |
|
12,954x6,477 (wR-51) |
от 15,00 до 22,00 |
|
10,668x4,318 (WR-42) |
от 18,00 до 26,50 |
|
8,636x4,318 (WR-34) |
от 22,00 до 33,00 |
|
7,1 12x3,556 (WR-28) |
от 26,50 до 40,00 |
|
5,690x2,845 (wR-22) |
от 33,00 до 50,00 |
|
4,775x2,388 (WR-19) |
от 40,00 до 60,00 |
|
3,759x1,880 (WR-15) |
от 50,00 до 75,00 |
|
3,0988x1,5494 (WR-12) |
от 60,00 до 90,00 |
|
2,540x1,270 (WR-10) |
от 75,00 до 110,00 |
|
2,032x1,016 (WR-8) |
от 90,00 до 140,00 |
|
1,651x0,8255 (WR-6) |
от 110,00 до 170,00 |
|
Номинальные значения модуля комплексного коэффициента отражения нагрузок согласованных фиксированных, не более |
0,05 |
|
Пределы допускаемой погрешности модуля комплексного коэффициента отражения нагрузок согласованных фиксированных: НСФ-90, НСФ-WR-340 |
±0,0030 |
|
НСФ-72, НСФ-WR-284, НСФ-58, НСФ-WR-229, НСФ-48, НСФ-WR-187, НСФ-40, НСФ-WR-159, НСФ-35, НСФ-WR-137 |
±0,0035 |
|
НСФ-28,5, НСФ-WR-112, НСФ-WR-102, НСФ-23, НСФ-WR-90, НСФ-WR-75, НСФ-17, НСФ-16, НСФ-WR-62, НСФ-WR-51, НСФ-11, НСФ-WR-42 |
±0,0040 |
|
НСФ-WR-34, НСФ-7,2, НСФ-WR-28, НСФ-WR-22 |
±0,0045 |
|
НСФ-5,2, НСФ^К-19, 11СФ-\¥И-15 |
±0,0050 |
|
НСФ-3,6, НСФ^И-12 |
±0,0055 |
|
НСФ^И-К) |
±0,0060 |
|
НСФ-2,4, НСФ-WR-8, НСФ-WR-6, НСФ-1,6 |
±0,0065 |
|
Диапазон допустимых значений модуля коэффициента отражения волновода нагрузок согласованных подвижных |
от 0 до 0,02 |
|
Диапазон допустимых значений модуля коэффициента отражения поглощающего элемента нагрузок согласованных подвижных |
от 0 до 0,04 |
|
Пределы допустимых значений модуля коэффициента отражения мер короткого замыкания, не менее |
0,97 |
|
Диапазоны допустимых значений длин отрезков линий Х/8, мм: 90-Х/8 |
от 18,366 до 18,386 |
|
72-Х/8 |
от 15,321 до 15,341 |
|
58-Х/8 |
от 12,617 до 12,637 |
|
Наименование характеристики |
Значение |
|
48-Х/8 |
от 10,541 до 10,561 |
|
40-Х/8 |
от 8,567 до 8,587 |
|
35-Х/8 |
от 7,054 до 7,074 |
|
28,5-Х/8 |
от 5,837 до 5,857 |
|
23-Х/8 |
от 4,974 до 4,994 |
|
17-А/8 |
от 3,459 до 3,479 |
|
16-А/8 |
от 3,351 до 3,371 |
|
11-Х/8 |
от 2,262 до 2,282 |
|
7,2-А/8 |
от 1,595 до 1,615 |
|
5,2-А/8 |
от 1,078 до 1,088 |
|
3,6-Х/8 |
от 0,744 до 0,754 |
|
2,4-Х/8 |
от 0,503 до 0,513 |
|
1,6-Х/8 |
от 0,330 до 0,340 |
|
WR-340-X/8 |
от 18,222 до 18,242 |
|
WR-284-X/8 |
от 15,221 до 15,241 |
|
WR-229-X/8 |
от 12,269 до 12,289 |
|
WR-187-X/8 |
от 10,034 до 10,054 |
|
WR-159-X/8 |
от 8,524 до 8,544 |
|
WR-137-X/8 |
от 7,354 до 7,374 |
|
WR-112-X/8 |
от 6,012 до 6,032 |
|
WR-102-X/8 |
от 5,481 до 5,501 |
|
WR-90-X/8 |
от 4,804 до 4,824 |
|
WR-75-X/8 |
от 4,002 до 4,022 |
|
WR-62-X/8 |
от 3,322 до 3,342 |
|
WR-51-X/8 |
от 2,719 до 2,739 |
|
WR-42-X/8 |
от 2,239 до 2,259 |
|
WR-34-X/8 |
от 1,791 до 1,811 |
|
WR-28-X/8 |
от 1,486 до 1,506 |
|
WR-22-X/8 |
от 1,196 до 1,206 |
|
WR-19-X/8 |
от 0,982 до 0,992 |
|
WR-15-X/8 |
от 0,794 до 0,804 |
|
WR-12-X/8 |
от 0,667 до 0,677 |
|
WR-10-X/8 |
от 0,533 до 0,543 |
|
WR-8-X/8 |
от 0,434 до 0,444 |
|
WR-6-X/8 |
от 0,359 до 0,369 |
|
Диапазоны допустимых значений длин отрезков линий Х/4, мм: 90-Х/4 |
от 36,743 до 36,763 |
|
72-/.Z4 |
от 30,652 до 30,672 |
|
58-Х/4 |
от 25,244 до 25,264 |
|
48-Х/4 |
от 21,093 до 21,113 |
|
40-/./4 |
от 17,143 до 17,163 |
|
35-/74 |
от 14,118 до 14,138 |
|
28,5-Х/4 |
от 11,684 до 11,704 |
|
Наименование характеристики |
Значение |
|
23-Х/4 |
от 9,958 до 9,978 |
|
17-А/4 |
от 6,927 до 6,947 |
|
16-А/4 |
от 6,711 до 6,731 |
|
11-Х/4 |
от 4,534 до 4,554 |
|
7,2-Х/4 |
от 3,199 до 3,219 |
|
5,2-А/4 |
от 2,162 до 2,172 |
|
3,6-Х/4 |
от 1,492 до 1,502 |
|
2,4-Х/4 |
от 1,011 до 1,021 |
|
1,6-Х/4 |
от 0,665 до 0,675 |
|
WR-340-X/4 |
от 36,453 до 36,473 |
|
WR-284-X/4 |
от 30,453 до 30,473 |
|
WR-229-X/4 |
от 24,547 до 24,567 |
|
WR- 187-Х/4 |
от 20,078 до 20,098 |
|
WR-159-X/4 |
от 17,057 до 17,077 |
|
WR-137-X/4 |
от 14,717 до 14,737 |
|
WR-112-X/4 |
от 12,034 до 12,054 |
|
WR-102-X/4 |
от 10,972 до 10,992 |
|
WR-90-X/4 |
от 9,618 до 9,638 |
|
WR-75-X/4 |
от 8,013 до 8,033 |
|
WR-62-X/4 |
от 6,654 до 6,674 |
|
WR-51-X/4 |
от 5,448 до 5,468 |
|
WR-42-X/4 |
от 4,488 до 4,508 |
|
WR-34-X/4 |
от 3,593 до 3,613 |
|
WR-28-X/4 |
от 2,983 до 3,003 |
|
WR-22-/./4 |
от 2,397 до 2,407 |
|
WR-19-X/4 |
от 1,968 до 1,978 |
|
WR-15-X/4 |
от 1,594 до 1,604 |
|
WR-12-X/4 |
от 1,340 до 1,350 |
|
WR-10-X/4 |
от 1,072 до 1,082 |
|
WR-8-X/4 |
от 0,873 до 0,883 |
|
WR-6-X/4 |
от 0,723 до 0,733 |
|
Диапазоны допустимых значений длин отрезков линий 3Х/8, мм: 90-3Х/8 |
от 55,119 до 55,139 |
|
72-3Х/8 |
от 45,983 до 46,003 |
|
58-3Х/8 |
от 37,872 до 37,892 |
|
48-3Х/8 |
от 31,644 до 31,664 |
|
40-3Х/8 |
от 25,720 до 25,740 |
|
35-3Х/8 |
от 21,182 до 21,202 |
|
28,5-3Х/8 |
от 17,530 до 17,550 |
|
23-3Х/8 |
от 14,942 до 14,962 |
|
17-3Х/8 |
от 10,396 до 10,416 |
|
16-3Х/8 |
от 10,072 до 10,092 |
|
11-3Х/8 |
от 6,806 до 6,826 |
|
Наименование характеристики |
Значение |
|
7,2-3Х/8 |
от 4,804 до 4,824 |
|
5,2-3Х/8 |
от 3,245 до 3,255 |
|
3,6-3Х/8 |
от 2,241 до 2,251 |
|
2,4-3Х/8 |
от 1,518 до 1,528 |
|
1,6-3А/8 |
от 0,999 до 1,009 |
|
WR-340-3X/8 |
от 54,685 до 54,705 |
|
WR-284-3X/8 |
от 45,684 до 45,704 |
|
WR-229-3X/8 |
от 36,826 до 36,846 |
|
WR-187-3X/8 |
от 30,122 до 30,142 |
|
WR-159-3X/8 |
от 25,591 до 25,611 |
|
WR-137-3X/8 |
от 22,081 до 22,101 |
|
WR-112-3X/8 |
от 18,056 до 18,076 |
|
WR-102-3X/8 |
от 16,463 до 16,483 |
|
WR-90-3X/8 |
от 14,432 до 14,452 |
|
WR-75-3X/8 |
от 12,025 до 12,045 |
|
WR-62-3A/8 |
от 9,986 до 10,006 |
|
WR-51-3X/8 |
от 8,177 до 8,197 |
|
WR-42-3X/8 |
от 6,738 до 6,758 |
|
WR-34-3X/8 |
от 5,394 до 5,414 |
|
WR-28-3X/8 |
от 4,479 до 4,499 |
|
WR-22-3X/8 |
от 3,598 до 3,608 |
|
WR-19-3X/8 |
от 2,955 до 2,965 |
|
WR-15-3X/8 |
от 2,393 до 2,403 |
|
WR-12-3X/8 |
от 2,012 до 2,022 |
|
WR-10-3X/8 |
от 1,610 до 1,620 |
|
WR-8-3X/8 |
от 1,313 до 1,323 |
|
WR-6-3X/8 |
от 1,087 до 1,097 |
|
Пределы допускаемой абсолютной погрешности эффективных электрических длин1 отрезков линий Х/8, Х/4 и 3Х/8 в волноводных трактах, мм: 90,0x45,0, WR-340 |
±0,030 |
|
72,0x34,0, WR-284 |
±0,028 |
|
58,0x25,0, WR-229 |
±0,025 |
|
48,0x24,0, WR-187 |
±0,022 |
|
40,0x20,0, WR-159 |
±0,019 |
|
35,0x15,0, WR-137 |
±0,017 |
|
28,5x12,6, WR-112 |
±0,015 |
|
WR-102 |
±0,014 |
|
23,0x10,0, WR-90 |
±0,013 |
|
WR-75 |
±0,011 |
|
17,0x8,0, 16,0x8,0, WR-62 |
±0,010 |
|
Наименование характеристики |
Значение |
|
WR-51 |
±0,008 |
|
11,0x5,5, WR-42 |
±0,007 |
|
7,2х3,4, WR-34, WR-28 |
±0,006 |
|
5,2x2,6, WR-22 |
±0,005 |
|
3,6x1,8, WR-19, WR-15, WR-12 |
±0,004 |
|
2,4x1,2, 1,6x0,8, WR-10, WR-8, WR-6 |
±0,003 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление кПа (мм рт.ст.) |
от +15 до +25 от 30 до 80 от 84 до 106,7 (от 630 до 800) |
Знак утверждения типа
наносится на титульный лист паспорта типографским или иным способом.
Комплектность
аблица 4 - Комплектность комплекта калибровочных мер ККМВ
|
Наименование |
Обозначение |
Количество |
|
Комплект калибровочных мер ККМВ-1,6 в составе: |
МФРН.411648.005-01 |
1 комплект |
|
Отрезок линии 1,6-1/4 |
МФРН.757812.101 |
1 шт. |
|
Отрезок линии 1,6-1/8 |
МФРН.757812.101-01 |
1 шт.* |
|
Отрезок линии 1,6-318 |
МФРН.757812.101-02 |
1 шт.* |
|
Мера короткого замыкания МКЗ-1,6-5,2 |
МФРН.411636.003 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-1,6 |
МФРН.411523.071 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-1,6 |
МФРН.411523.070 |
1 шт. |
|
Винт установочный |
МГФК.758143.002 |
4 шт. |
|
Упаковка |
МФРН.411965.011 |
1 комплект |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер ККМВ-2,4 в составе: |
МФРН.411648.005-01 |
1 комплект |
|
Отрезок линии 2,4-1/4 |
МФРН.757812.101-03 |
1 шт. |
|
Отрезок линии 2,4-1/8 |
МФРН.757812.101-04 |
1 шт.* |
|
Отрезок линии 2,4-31/8 |
МФРН.757812.101-05 |
1 шт.* |
|
Мера короткого замыкания МКЗ-1,6-5,2 |
МФРН.411636.003 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-2,4 |
МФРН.411523.071-01 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-2,4 |
МФРН.411523.070-05 |
1 шт. |
|
Винт установочный |
МГФК.758143.002 |
4 шт. |
|
Упаковка |
МФРН.411965.011-01 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Комплект калибровочных мер ККМВ-3,6 в составе: |
МФРН.411648.005-02 |
1 комплект |
|
Отрезок линии 3,6-Х/4 |
МФРН.757812.101-06 |
1 шт. |
|
Отрезок линии 3,6-Х/8 |
МФРН.757812.101-07 |
1 шт.* |
|
Отрезок линии 3,6-3Х/8 |
МФРН.757812.101-08 |
1 шт.* |
|
Мера короткого замыкания МКЗ-1,6-5,2 |
МФРН.411636.003 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-3,6 |
МФРН.411523.071-02 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-3,6 |
МФРН.411523.070-10 |
1 шт. |
|
Винт установочный |
МГФК.758143.002 |
4 шт. |
|
Упаковка |
МФРН.411965.011-02 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер ККМВ-5,2 в составе: |
МФРН.411648.005-03 |
1 комплект |
|
Отрезок линии 5,2-Х/4 |
МФРН.757812.101-09 |
1 шт. |
|
Отрезок линии 5,2-Х/8 |
МФРН.757812.101-10 |
1 шт.* |
|
Отрезок линии 5,2-3Х/8 |
МФРН.757812.101-11 |
1 шт.* |
|
Мера короткого замыкания МКЗ-1,6-5,2 |
МФРН.411636.003 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-5,2 |
МФРН.411523.071-03 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-5,2 |
МФРН.411523.070-15 |
1 шт. |
|
Винт установочный |
МГФК.758143.002 |
4 шт. |
|
Упаковка |
МФРН.411965.011-03 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
* - комплектуется по запросу | ||
|
Комплект калибровочных мер ККМВ-7,2 в составе: |
МФРН.411648.005-04 |
1 комплект |
|
Отрезок линии 7,2-Х/4 |
МФРН.757812.126 |
1 шт. |
|
Отрезок линии 7,2-Х/8 |
МФРН.757812.126-01 |
1 шт.* |
|
Отрезок линии 7,2-3Х/8 |
МФРН.757812.126-02 |
1 шт.* |
|
Мера короткого замыкания МКЗ-7,2 |
МФРН.757812.137 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-7,2 |
МФРН.411523.084 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-7,2 |
МФРН.411523.073 |
1 шт. |
|
Винт установочный |
МГФК.758126.022 |
4 шт. |
|
Штифт |
МГФК.758343.032 |
2 шт. |
|
Гайка М3-6Н-А2 ГОСТ 15523-70 |
- |
4 шт. |
|
Упаковка |
МФРН.411965.016 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер ККМВ-11 в составе: |
МФРН.411648.005-05 |
1 комплект |
|
Отрезок линии 11-Х/4 |
МФРН.757812.079 |
1 шт. |
|
Отрезок линии 11-Х/8 |
МФРН.757812.079-01 |
1 шт.* |
|
Отрезок линии 11-3Х/8 |
МФРН.757812.079-02 |
1 шт.* |
|
Мера короткого замыкания МКЗ-11 |
МФРН.757812.080 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-11 |
МФРН.411523.065 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-11 |
МФРН.411523.064 |
1 шт. |
|
Винт установочный |
МГФК.758126.022 |
4 шт. |
|
Штифт |
МГФК.758343.032 |
2 шт. |
|
Гайка М3-6Н-А2 ГОСТ 15523-70 |
- |
4 шт. |
|
Наименование |
Обозначение |
Количество |
|
Упаковка |
МФРН.411965.016-01 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер ККМВ-16 в составе: |
МФРН.411648.005-06 |
1 комплект |
|
Отрезок линии 16-Х/4 |
МФРН.757812.127 |
1 шт. |
|
Отрезок линии 16-Х/8 |
МФРН.757812.127-01 |
1 шт.* |
|
Отрезок линии 16-3Х/8 |
МФРН.757812.127-02 |
1 шт.* |
|
Мера короткого замыкания МКЗ-16 |
МФРН.757812.138 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-16 |
МФРН.411523.085 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-16 |
МФРН.411523.074 |
1 шт. |
|
Винт установочный |
МГФК.758126.023 |
4 шт. |
|
Штифт |
МГФК.758343.032-01 |
2 шт. |
|
Гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
4 шт. |
|
Упаковка |
МФРН.411965.018-02 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер ККМВ-17 в составе: |
МФРН.411648.005-07 |
1 комплект |
|
Отрезок линии 17-Х/4 |
МФРН.757812.128 |
1 шт. |
|
Отрезок линии 17-Х/8 |
МФРН.757812.128-01 |
1 шт.* |
|
Отрезок линии 17-3Х/8 |
МФРН.757812.128-02 |
1 шт.* |
|
Мера короткого замыкания МКЗ-17 |
МФРН.757812.138-01 |
1 шт. |
|
* - комплектуется по запросу | ||
|
Нагрузка согласованная подвижная НСП-17 |
МФРН.411523.086 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-17 |
МФРН.411523.075 |
1 шт. |
|
Винт установочный |
МГФК.758126.023 |
4 шт. |
|
Штифт |
МГФК.758343.032-01 |
2 шт. |
|
Гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
4 шт. |
|
Упаковка |
МФРН.411965.018-03 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер ККМВ-23 в составе: |
МФРН.411648.005-08 |
1 комплект |
|
Отрезок линии 23-Х/4 |
МФРН.757812.129 |
1 шт. |
|
Отрезок линии 23-Х/8 |
МФРН.757812.129-01 |
1 шт.* |
|
Отрезок линии 23-3Х/8 |
МФРН.757812.129-02 |
1 шт.* |
|
Мера короткого замыкания МКЗ-23 |
МФРН.757812.139 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-23 |
МФРН.411523.087 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-23 |
МФРН.411523.076 |
1 шт. |
|
Винт установочный |
МГФК.758126.023 |
4 шт. |
|
Штифт |
МГФК.758343.032-02 |
2 шт. |
|
Гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
4 шт. |
|
Упаковка |
МФРН.411965.020 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер ККМВ-28,5 в составе: |
МФРН.411648.005-09 |
1 комплект |
|
Отрезок линии 28,5-Х/4 |
МФРН.757812.130 |
1 шт. |
|
Отрезок линии 28,5-Х/8 |
МФРН.757812.130-01 |
1 шт.* |
|
Наименование |
Обозначение |
Количество |
|
Отрезок линии 28,5-3Х/8 |
МФРН.757812.130-02 |
1 шт.* |
|
Мера короткого замыкания МКЗ-28 |
МФРН.757812.140 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-28 |
МФРН.411523.088 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-28 |
МФРН.411523.077 |
1 шт. |
|
Винт установочный |
МГФК.758126.023 |
8 шт. |
|
Штифт |
МГФК.758343.032-02 |
4 шт. |
|
Гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
Упаковка |
МФРН.411965.022-02 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер ККМВ-35 в составе: |
МФРН.411648.005-10 |
1 комплект |
|
Отрезок линии 35-Х/4 |
МФРН.757812.131 |
1 шт. |
|
Отрезок линии 35-Х/8 |
МФРН.757812.131-01 |
1 шт.* |
|
Отрезок линии 35-3Х/8 |
МФРН.757812.131-02 |
1 шт.* |
|
Мера короткого замыкания МКЗ-35 |
МФРН.757812.141 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-35 |
МФРН.411523.089 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-35 |
МФРН.411523.078 |
1 шт. |
|
Винт установочный |
МГФК.758126.023 |
8 шт. |
|
Штифт |
МГФК.758343.032-02 |
4 шт. |
|
Гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
* - комплектуется по запросу | ||
|
Упаковка |
МФРН.411965.024 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер ККМВ-40 в составе: |
МФРН.411648.005-11 |
1 комплект |
|
Отрезок линии 40-Х/4 |
МФРН.757812.132 |
1 шт. |
|
Отрезок линии 40-Х/8 |
МФРН.757812.132-01 |
1 шт.* |
|
Отрезок линии 40-3Х/8 |
МФРН.757812.132-02 |
1 шт.* |
|
Мера короткого замыкания МКЗ-40 |
МФРН.757812.142 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-40 |
МФРН.411523.090 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-40 |
МФРН.411523.079 |
1 шт. |
|
Винт установочный |
МГФК.758126.024 |
8 шт. |
|
Штифт |
МГФК.758343.032-03 |
4 шт. |
|
Гайка М5-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
Упаковка |
МФРН.411965.026 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер ККМВ-48 в составе: |
МФРН.411648.005-12 |
1 комплект |
|
Отрезок линии 48-Х/4 |
МФРН.757812.133 |
1 шт. |
|
Отрезок линии 48-Х/8 |
МФРН.757812.133-01 |
1 шт.* |
|
Отрезок линии 48-3Х/8 |
МФРН.757812.133-02 |
1 шт.* |
|
Мера короткого замыкания МКЗ-48 |
МФРН.757812.143 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-48 |
МФРН.411523.091 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-48 |
МФРН.411523.080 |
1 шт. |
|
Винт установочный |
МГФК.758126.024 |
4 шт. |
|
Наименование |
Обозначение |
Количество |
|
Штифт |
МГФК.758343.032-03 |
2 шт. |
|
Гайка М5-6Н-А2 ГОСТ 15523-70 |
- |
4 шт. |
|
Упаковка |
МФРН.411965.028 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер ККМВ-58 в составе: |
МФРН.411648.005-13 |
1 комплект |
|
Отрезок линии 58-Х/4 |
МФРН.757812.134 |
1 шт. |
|
Отрезок линии 58-Х/8 |
МФРН.757812.134-01 |
1 шт.* |
|
Отрезок линии 58-3Х/8 |
МФРН.757812.134-02 |
1 шт.* |
|
Мера короткого замыкания МКЗ-58 |
МФРН.757812.144 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-58 |
МФРН.411523.092 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-58 |
МФРН.411523.081 |
1 шт. |
|
Винт установочный |
МГФК.758126.024 |
12 шт. |
|
Штифт |
МГФК.758343.032-03 |
4 шт. |
|
Гайка М5-6Н-А2 ГОСТ 15523-70 |
- |
12 шт. |
|
Упаковка |
МФРН.411965.028-02 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер ККМВ-72 в составе: |
МФРН.411648.005-14 |
1 комплект |
|
Отрезок линии 72-Л/4 |
МФРН.757812.135 |
1 шт. |
|
Отрезок линии 72-Х/8 |
МФРН.757812.135-01 |
1 шт.* |
|
* - комплектуется по запросу | ||
|
Отрезок линии 72-3Х/8 |
МФРН.757812.135-02 |
1 шт.* |
|
Мера короткого замыкания МКЗ-72 |
МФРН.757812.146 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-72 |
МФРН.411523.093 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-72 |
МФРН.411523.082 |
1 шт. |
|
Винт установочный |
МГФК.758126.025 |
16 шт. |
|
Штифт |
МГФК.758343.032-03 |
4 шт. |
|
Гайка М8-6Н-А2 ГОСТ 15523-70 |
- |
16 шт. |
|
Упаковка |
МФРН.411965.030 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер ККМВ-90 в составе: |
МФРН.411648.005-15 |
1 комплект |
|
Отрезок линии 90-Х/4 |
МФРН.757812.136 |
1 шт. |
|
Отрезок линии 90-Х/8 |
МФРН.757812.136-01 |
1 шт.* |
|
Отрезок линии 90-3Х/8 |
МФРН.757812.136-02 |
1 шт.* |
|
Мера короткого замыкания МКЗ-90 |
МФРН.757812.147 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-90 |
МФРН.411523.094 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-90 |
МФРН.411523.083 |
1 шт. |
|
Винт установочный |
МГФК.758126.025 |
16 шт. |
|
Штифт |
МГФК.758343.032-03 |
4 шт. |
|
Гайка М8-6Н-А2 ГОСТ 15523-70 |
- |
16 шт. |
|
Упаковка |
МФРН.411965.030-02 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Комплект калибровочных мер KKMB-WR-6 в составе: |
МФРН.411648.005-16 |
1 комплект |
|
Отрезок линии WR-6-X/4 |
МФРН.757812.085 |
1 шт. |
|
Отрезок линии WR-6-X/8 |
МФРН.757812.085-01 |
1 шт.* |
|
Отрезок линии WR-6-3X/8 |
МФРН.757812.085-02 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-6-15 |
МФРН.411636.002-01 |
1 шт. |
|
Нагрузка согласованная подвижная HCn—WR—6 |
МФРН.411523.066 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-6 |
МФРН.411523.067 |
1 шт. |
|
Упаковка |
МФРН.411965.011-04 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер KKMB-WR-8 в составе: |
МФРН.411648.005-17 |
1 комплект |
|
Отрезок линии WR-8-X/4 |
МФРН.757812.085-03 |
1 шт. |
|
Отрезок линии WR-8-X/8 |
МФРН.757812.085-04 |
1 шт.* |
|
Отрезок линии WR-8-3X/8 |
МФРН.757812.085-05 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-6-15 |
МФРН.411636.002-01 |
1 шт. |
|
Нагрузка согласованная подвижная HCn—WR—8 |
МФРН.411523.066-01 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-8 |
МФРН.411523.067-05 |
1 шт. |
|
Винт установочный |
МГФК.758143.003 |
4 шт. |
|
Упаковка |
МФРН.411965.011-05 |
1 комплект |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
* - комплектуется по запросу | ||
|
Комплект калибровочных мер KKMB-WR-10 в составе: |
МФРН.411648.005-18 |
1 комплект |
|
Отрезок линии WR-10-X/4 |
МФРН.757812.085-06 |
1 шт. |
|
Отрезок линии WR-10-X/8 |
МФРН.757812.085-07 |
1 шт.* |
|
Отрезок линии WR-10-3X/8 |
МФРН.757812.085-08 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-6-15 |
МФРН.411636.002-01 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-WR-IO |
МФРН.411523.066-02 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-IO |
МФРН.411523.067-10 |
1 шт. |
|
Винт установочный |
МГФК.758143.003 |
4 шт. |
|
Упаковка |
МФРН.411965.011-06 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер KKMB-WR-12 в составе: |
МФРН.411648.005-19 |
1 комплект |
|
Отрезок линии WR-12-X/4 |
МФРН.757812.085-09 |
1 шт. |
|
Отрезок линии WR-12-X/8 |
МФРН.757812.085-10 |
1 шт.* |
|
Отрезок линии WR-12-3X/8 |
МФРН.757812.085-11 |
1 шт.* |
|
Мера короткого замыкания MR3-WR-6-15 |
МФРН.411636.002-01 |
1 шт. |
|
Нагрузка согласованная подвижная RCR-WR-12 |
МФРН.411523.066-03 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-12 |
МФРН.411523.067-15 |
1 шт. |
|
Винт установочный |
МГФК.758143.003 |
4 шт. |
|
Упаковка |
МФРН.411965.011-07 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Комплект калибровочных мер KKMB-WR-15 в составе: |
МФРН.411648.005-20 |
1 комплект |
|
Отрезок линии WR-15-X/4 |
МФРН.757812.085-12 |
1 шт. |
|
Отрезок линии WR-15-X/8 |
МФРН.757812.085-13 |
1 шт.* |
|
Отрезок линии WR-15-3X/8 |
МФРН.757812.085-14 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-6-15 |
МФРН.411636.002-01 |
1 шт. |
|
Нагрузка согласованная подвижная HCn—WR—15 |
МФРН.411523.066-04 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-15 |
МФРН.411523.067-20 |
1 шт. |
|
Винт установочный |
МГФК.758143.003 |
4 шт. |
|
Упаковка |
МФРН.411965.011-08 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер KKMB-WR-19 в составе: |
МФРН.411648.005-21 |
1 комплект |
|
Отрезок линии WR-19-X/4 |
МФРН.757812.094 |
1 шт. |
|
Отрезок линии WR-19-X/8 |
МФРН.757812.094-01 |
1 шт.* |
|
Отрезок линии WR-19-3X/8 |
МФРН.757812.094-02 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-19-28 |
МФРН.757812.095 |
1 шт. |
|
Нагрузка согласованная подвижная HCn—WR—19 |
МФРН.411523.069 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-19 |
МФРН.411523.068 |
1 шт. |
|
* - комплектуется по запросу | ||
|
Винт установочный |
МГФК.758143.003 |
4 шт. |
|
Штифт |
МФРН.758343.009 |
2 шт. |
|
Упаковка |
МФРН.411965.014 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер KKMB-WR-22 в составе: |
МФРН.411648.005-22 |
1 комплект |
|
Отрезок линии WR-22-X/4 |
МФРН.757812.094-03 |
1 шт. |
|
Отрезок линии WR-22-X/8 |
МФРН.757812.094-04 |
1 шт.* |
|
Отрезок линии WR-22-3X/8 |
МФРН.757812.094-05 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-19-28 |
МФРН.757812.095 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-WR-22 |
МФРН.411523.069-01 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-22 |
МФРН.411523.068-05 |
1 шт. |
|
Винт установочный |
МГФК.758143.003 |
4 шт. |
|
Штифт |
МФРН.758343.009 |
2 шт. |
|
Упаковка |
МФРН.411965.014-01 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер KKMB-WR-28 в составе: |
МФРН.411648.005-23 |
1 комплект |
|
Отрезок линии WR-28-X/4 |
МФРН.757812.094-06 |
1 шт. |
|
Отрезок линии WR-28-X/8 |
МФРН.757812.094-07 |
1 шт.* |
|
Отрезок линии WR-28-3X/8 |
МФРН.757812.094-08 |
1 шт.* |
|
Мера короткого замыкания MR3-WR-19-28 |
МФРН.757812.095 |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Нагрузка согласованная подвижная HCn-WR-28 |
МФРН.411523.110 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-28 |
МФРН.411523.148 |
1 шт. |
|
Винт установочный |
МГФК.758143.003 |
8 шт. |
|
Штифт |
МФРН.758343.009 |
4 шт. |
|
Упаковка |
МФРН.411965.016-02 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер KKMB-WR-34 в составе: |
МФРН.411648.005-24 |
1 комплект |
|
Отрезок линии WR-34-X/4 |
МФРН.757812.178 |
1 шт. |
|
Отрезок линии WR-34-X/8 |
МФРН.757812.178-01 |
1 шт.* |
|
Отрезок линии WR-34-3X/8 |
МФРН.757812.178-02 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-34 |
МФРН.757812.179 |
1 шт. |
|
Нагрузка согласованная подвижная HCn—WR—34 |
МФРН.411523.111 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-34 |
МФРН.411523.096 |
1 шт. |
|
Винт установочный |
МГФК.758126.026 |
8 шт. |
|
Штифт |
МГФК.758343.033 |
4 шт. |
|
Гайка М3-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
Шайба A4.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
Упаковка |
МФРН.411965.016-03 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
* - комплектуется по запросу | ||
|
Комплект калибровочных мер KKMB-WR-42 в составе: |
МФРН.411648.005-25 |
1 комплект |
|
Отрезок линии WR-42-X/4 |
МФРН.757812.180 |
1 шт. |
|
Отрезок линии WR-42-X/8 |
МФРН.757812.180-01 |
1 шт.* |
|
Отрезок линии WR-42-3X/8 |
МФРН.757812.180-02 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-42 |
МФРН.757812.181 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-WR-42 |
МФРН.411523.112 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-42 |
МФРН.411523.097 |
1 шт. |
|
Винт установочный |
МГФК.758126.022 |
8 шт. |
|
Штифт |
МГФК.758343.033 |
4 шт. |
|
Гайка М3-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
Шайба A4.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
Упаковка |
МФРН.411965.016-04 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер ККMВ-WR-51 в составе: |
МФРН.411648.005-26 |
1 комплект |
|
Отрезок линии WR-51-X/4 |
МФРН.757812.180 |
1 шт. |
|
Отрезок линии WR-51-X/8 |
МФРН.757812.180-01 |
1 шт.* |
|
Отрезок линии WR-51-3X/8 |
МФРН.757812.180-02 |
1 шт.* |
|
Мера короткого замыкания MКЗ-WR-51 |
МФРН.757812.181 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-WR^l |
МФРН.411523.113 |
1 шт.* |
|
Наименование |
Обозначение |
Количество |
|
Нагрузка согласованная фиксированная НСФ-WR-51 |
МФРН.411523.098 |
1 шт. |
|
Винт установочный |
МГФК.758126.027 |
8 шт. |
|
Штифт |
МГФК.758343.033 |
4 шт. |
|
Гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
Шайба A4.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
Упаковка |
МФРН.411965.018 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер KKMB-WR-62 в составе: |
МФРН.411648.005-27 |
1 комплект |
|
Отрезок линии WR-62-X/4 |
МФРН.757812.184 |
1 шт. |
|
Отрезок линии WR-62-X/8 |
МФРН.757812.184-01 |
1 шт.* |
|
Отрезок линии WR-62-3X/8 |
МФРН.757812.184-02 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-62 |
МФРН.757812.185 |
1 шт. |
|
Нагрузка согласованная подвижная HCn—WR—62 |
МФРН.411523.114 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-62 |
МФРН.411523.099-01 |
1 шт. |
|
Винт установочный |
МГФК.758126.027 |
8 шт. |
|
Штифт |
МГФК.758343.033 |
4 шт. |
|
Гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
Шайба A4.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
Упаковка |
МФРН.411965.018-01 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
* - комплектуется по запросу | ||
|
Комплект калибровочных мер KKMB-WR-75 в составе: |
МФРН.411648.005-28 |
1 комплект |
|
Отрезок линии WR-75-X/4 |
МФРН.757812.186 |
1 шт. |
|
Отрезок линии WR-75-X/8 |
МФРН.757812.186-01 |
1 шт.* |
|
Отрезок линии WR-75-3X/8 |
МФРН.757812.186-02 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-75 |
МФРН.757812.187 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-WR-75 |
МФРН.411523.115 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-75 |
МФРН.411523.100 |
1 шт. |
|
Винт установочный |
МГФК.758126.027 |
8 шт. |
|
Штифт |
МГФК.758343.033 |
4 шт. |
|
Гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
Шайба A4.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
Упаковка |
МФРН.411965.020-01 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер KKMB-WR-90 в составе: |
МФРН.411648.005-29 |
1 комплект |
|
Отрезок линии WR-90-X/4 |
МФРН.757812.188 |
1 шт. |
|
Отрезок линии WR-90-X/8 |
МФРН.757812.188-01 |
1 шт.* |
|
Отрезок линии WR-90-3X/8 |
МФРН.757812.188-02 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-90 |
МФРН.757812.189 |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Нагрузка согласованная подвижная HCn-WR-90 |
МФРН.411523.116 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-90 |
МФРН.411523.101 |
1 шт. |
|
Винт установочный |
МГФК.758126.028 |
8 шт. |
|
Штифт |
МГФК.758343.033 |
4 шт. |
|
Гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
Шайба A4.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
Упаковка |
МФРН.411965.020-02 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер KKMB-WR-102 в составе: |
МФРН.411648.005-30 |
1 комплект |
|
Отрезок линии WR-102-X/4 |
МФРН.757812.190 |
1 шт. |
|
Отрезок линии WR-102-X/8 |
МФРН.757812.190-01 |
1 шт.* |
|
Отрезок линии WR-102-3X/8 |
МФРН.757812.190-02 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-102 |
МФРН.757812.191 |
1 шт. |
|
Нагрузка согласованная подвижная HCn—WR—102 |
МФРН.411523.117 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-102 |
МФРН.411523.102 |
1 шт. |
|
Винт установочный |
МГФК.758126.028 |
8 шт. |
|
Штифт |
МГФК.758343.033 |
4 шт. |
|
Гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
Шайба A4.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
Упаковка |
МФРН.411965.022 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
* - комплектуется по запросу | ||
|
Комплект калибровочных мер KKMB-WR-112 в составе: |
МФРН.411648.005-31 |
1 комплект |
|
Отрезок линии WR-112-X/4 |
МФРН.757812.192 |
1 шт. |
|
Отрезок линии WR-112-X/8 |
МФРН.757812.192-01 |
1 шт.* |
|
Отрезок линии WR-112-3X/8 |
МФРН.757812.192-02 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-112 |
МФРН.757812.193 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-WR-112 |
МФРН.411523.118 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-112 |
МФРН.411523.103 |
1 шт. |
|
Винт установочный |
МГФК.758126.028 |
8 шт. |
|
Штифт |
МГФК.758343.033 |
4 шт. |
|
Гайка М4-6Н-А2 ГОСТ 15523-70 |
- |
8 шт. |
|
Шайба A4.04.016 ГОСТ 10450-78 |
- |
8 шт. |
|
Упаковка |
МФРН.411965.022-01 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер KKMB-WR-137 в составе: |
МФРН.411648.005-32 |
1 комплект |
|
Отрезок линии WR-137-X/4 |
МФРН.757812.194 |
1 шт. |
|
Отрезок линии WR-137-X/8 |
МФРН.757812.194-01 |
1 шт.* |
|
Отрезок линии WR-137-3X/8 |
МФРН.757812.194-02 |
1 шт.* |
|
Наименование |
Обозначение |
Количество |
|
Мера короткого замыкания MK3-WR-137 |
МФРН.757812.195 |
1 шт. |
|
Нагрузка согласованная подвижная HCH-WR-137 |
МФРН.411523.119 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-137 |
МФРН.411523.104 |
1 шт. |
|
Винт установочный |
МГФК.758126.029 |
12 шт. |
|
Штифт |
МГФК.758343.033-01 |
4 шт. |
|
Гайка М5-6Н-А2 ГОСТ 15523-70 |
- |
12 шт. |
|
Шайба A4.04.016 ГОСТ 10450-78 |
- |
12 шт. |
|
Упаковка |
МФРН.411965.024-01 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер KKMB-WR-159 в составе: |
МФРН.411648.005-33 |
1 комплект |
|
Отрезок линии WR-159-X/4 |
МФРН.757812.196 |
1 шт. |
|
Отрезок линии WR-159-X/8 |
МФРН.757812.196-01 |
1 шт.* |
|
Отрезок линии WR-159-3X/8 |
МФРН.757812.196-02 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-159 |
МФРН.757812.197 |
1 шт. |
|
Нагрузка согласованная подвижная HCn—WR-159 |
МФРН.411523.120 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-159 |
МФРН.411523.105 |
1 шт. |
|
Винт установочный |
МГФК.758126.029 |
12 шт. |
|
Штифт |
МГФК.758343.033-01 |
4 шт. |
|
Гайка М5-6Н-А2 ГОСТ 15523-70 |
- |
12 шт. |
|
Шайба A4.04.016 ГОСТ 10450-78 |
- |
12 шт. |
|
Упаковка |
МФРН.411965.026-01 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
* - комплектуется по запросу | ||
|
Комплект калибровочных мер KKMB-WR-187 в составе: |
МФРН.411648.005-34 |
1 комплект |
|
Отрезок линии WR-187-X/4 |
МФРН.757812.198 |
1 шт. |
|
Отрезок линии WR-187-X/8 |
МФРН.757812.198-01 |
1 шт.* |
|
Отрезок линии WR-187-3X/8 |
МФРН.757812.198-02 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-187 |
МФРН.757812.199 |
1 шт. |
|
Нагрузка согласованная подвижная HGH-WR-187 |
МФРН.411523.121 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-187 |
МФРН.411523.106 |
1 шт. |
|
Винт установочный |
МГФК.758126.029 |
16 шт. |
|
Штифт |
МГФК.758343.033-01 |
4 шт. |
|
Гайка М5-6Н-А2 ГОСТ 15523-70 |
- |
16 шт. |
|
Шайба A4.04.016 ГОСТ 10450-78 |
- |
16 шт. |
|
Упаковка |
МФРН.411965.028-01 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер KKMB-WR-229 в составе: |
МФРН.411648.005-35 |
1 комплект |
|
Отрезок линии WR-229-X/4 |
МФРН.757812.200 |
1 шт. |
|
Отрезок линии WR-229-X/8 |
МФРН.757812.200-01 |
1 шт.* |
|
Наименование |
Обозначение |
Количество |
|
Отрезок линии WR-229-3X/8 |
МФРН.757812.200-02 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-229 |
МФРН.757812.201 |
1 шт. |
|
Нагрузка согласованная подвижная 11С11-WR-229 |
МФРН.411523.122 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-229 |
МФРН.411523.107 |
1 шт. |
|
Винт установочный |
МГФК.758126.030 |
20 шт. |
|
Штифт |
МГФК.758343.033-01 |
4 шт. |
|
Гайка М6-6Н-А2 ГОСТ 15523-70 |
- |
20 шт. |
|
Шайба A4.04.016 ГОСТ 10450-78 |
- |
20 шт. |
|
Упаковка |
МФРН.411965.028-03 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
Комплект калибровочных мер KKMB-WR-284 в составе: |
МФРН.411648.005-36 |
1 комплект |
|
Отрезок линии WR-284-X/4 |
МФРН.757812.202 |
1 шт. |
|
Отрезок линии WR-284-X/8 |
МФРН.757812.202-01 |
1 шт.* |
|
Отрезок линии WR-284-3X/8 |
МФРН.757812.202-02 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-284 |
МФРН.757812.203 |
1 шт. |
|
Нагрузка согласованная подвижная HC1-WR-284 |
МФРН.411523.123 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-284 |
МФРН.411523.108 |
1 шт. |
|
Винт установочный |
МГФК.758126.030 |
20 шт. |
|
Штифт |
МГФК.758343.033-01 |
4 шт. |
|
Гайка М6-6Н-А2 ГОСТ 15523-70 |
- |
20 шт. |
|
Шайба A4.04.016 ГОСТ 10450-78 |
- |
20 шт. |
|
Упаковка |
МФРН.411965.030-01 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
* - комплектуется по запросу | ||
|
Комплект калибровочных мер KKMB-WR-340 в составе: |
МФРН.411648.005-37 |
1 комплект |
|
Отрезок линии WR-340-X/4 |
МФРН.757812.204 |
1 шт. |
|
Отрезок линии WR-340-X/8 |
МФРН.757812.204-01 |
1 шт.* |
|
Отрезок линии WR-340-3X/8 |
МФРН.757812.204-02 |
1 шт.* |
|
Мера короткого замыкания MK3-WR-340 |
МФРН.757812.205 |
1 шт. |
|
Нагрузка согласованная подвижная НСП-WR-340 |
МФРН.411523.124 |
1 шт.* |
|
Нагрузка согласованная фиксированная НСФ-WR-340 |
МФРН.411523.109 |
1 шт. |
|
Винт установочный |
МГФК.758126.030 |
20 шт. |
|
Штифт |
МГФК.758343.033-01 |
4 шт. |
|
Гайка М6-6Н-А2 ГОСТ 15523-70 |
- |
20 шт. |
|
Шайба A4.04.016 ГОСТ 10450-78 |
- |
20 шт. |
|
Упаковка |
МФРН.411965.030-03 |
1 шт. |
|
Паспорт |
МФРН.411648.005ПС |
1 экз. |
|
* - комплектуется по запросу | ||
Сведения о методах измерений
приведены в п. 6.3 «Порядок работы» документа МФРН.411648.005ПС «Комплекты калибровочных мер ККМВ. Паспорт».
Нормативные документы
Приказ Росстандарта № 1796 от 05.08.2024 Об утверждении государственной поверочной схемы для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц;
МФРН.411648.005 ТУ «Комплекты калибровочных мер ККМВ. Технические условия».
Смотрите также
